DWDM 14PIN пеперуда аналогов лазер за CATV

Съдържание

1. Въвеждане на DWDM 14PIN пеперуда аналогов лазер за CATV

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

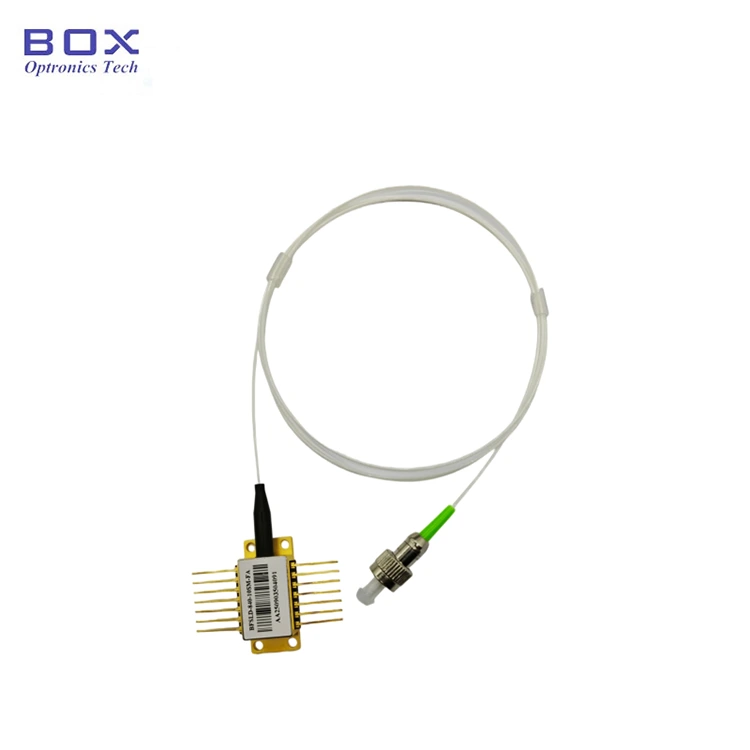

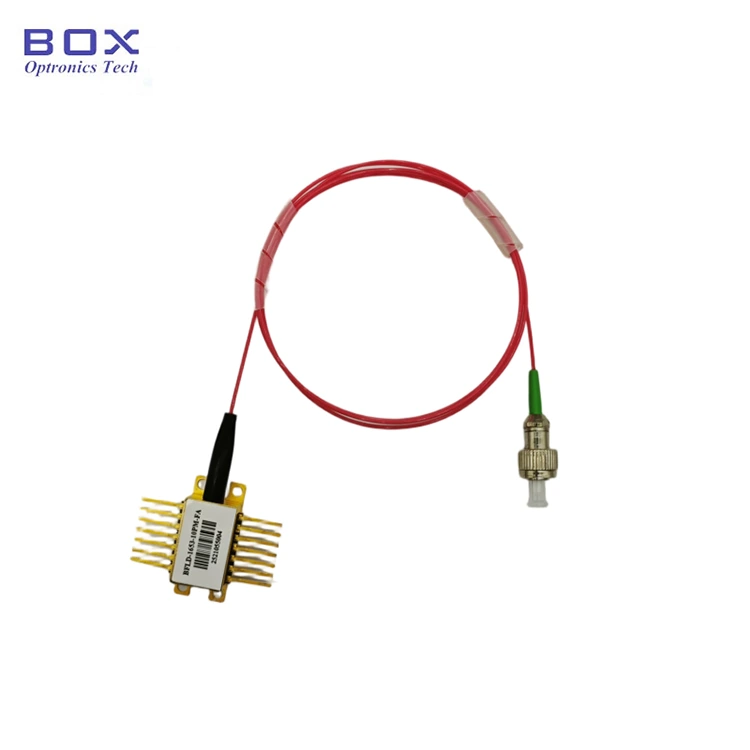

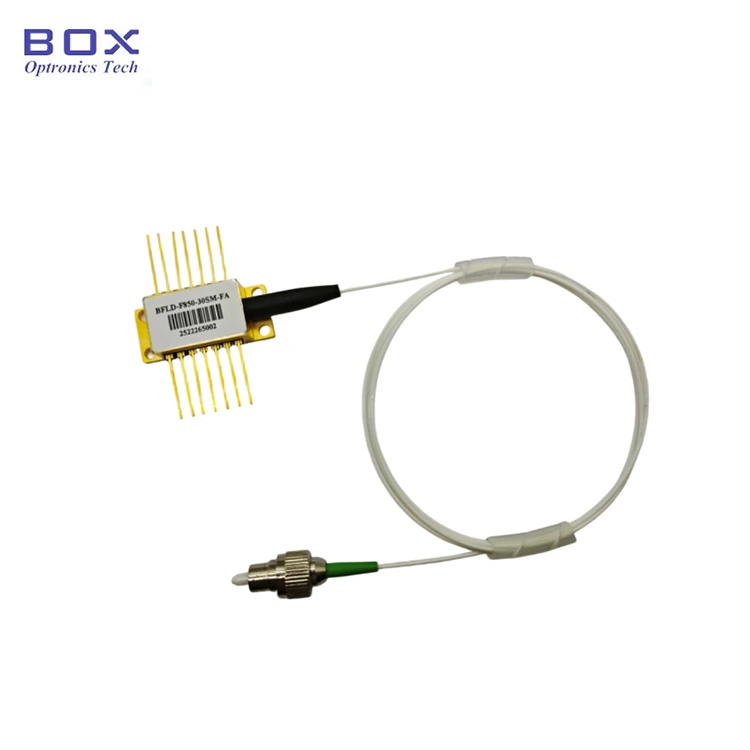

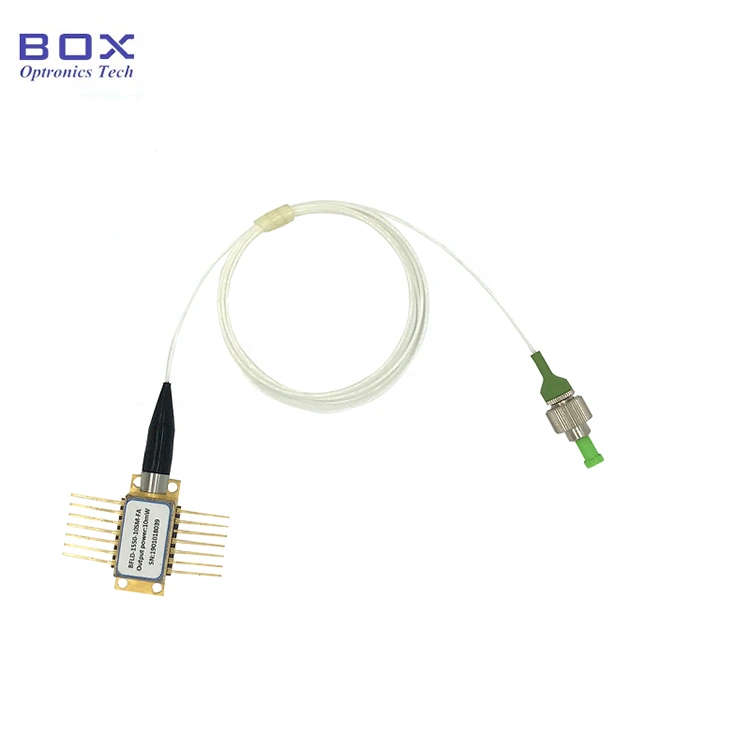

Проектиран е DWDM 14PIN пеперуден аналогов лазер за CATV с усъвършенстван аналогов чип, оптичен изолатор и 10mW изходна мощност. Опакован с вграден термоелектрически охладител (TEC) и мониторен фотодиод, той доставя отлична линейност, ниско изкривяване и превъзходна стабилност на дължината на вълната DWDM мрежата. Ако щифтовете изискват запояване, температурата на запояване трябва не надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди.

Продукт Спецификации

Характеристики на продукта

● Типът влакно може да бъде SMF-28e или PMF-1550;

● Изходна мощност 10mW или персонализирана;

● 14-пинов BTF пакет с TEC и Monitor PD.

Продуктови приложения

● Оптична комуникация;

● DWDM системи;

● CATV предаване;

● Лабораторно оборудване за изпитване.

Подробности за продукта

● Номериране на канали в мрежата на ITU

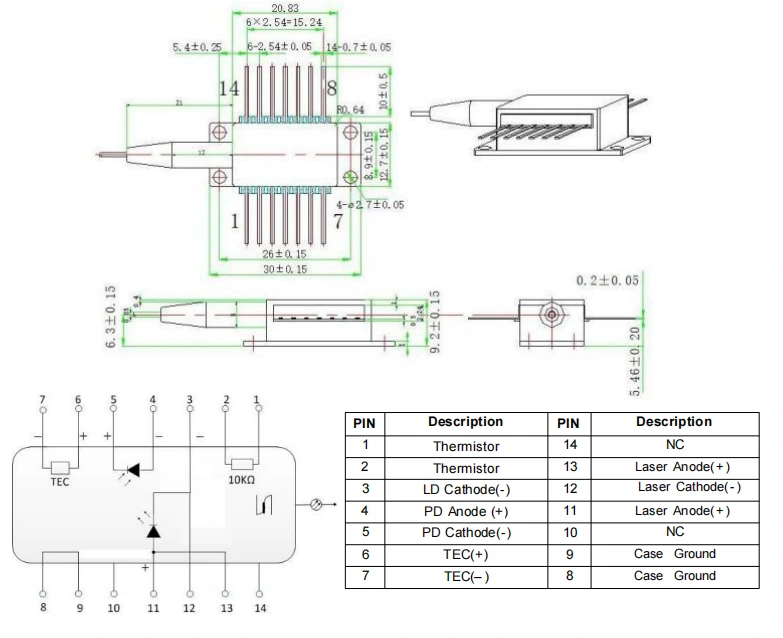

● Чертеж на пакет тип 1 и дефиниция на ПИН-ИЗХОД (Единица: mm): DWDM 14PIN Аналогов лазер Butterfly за CATV

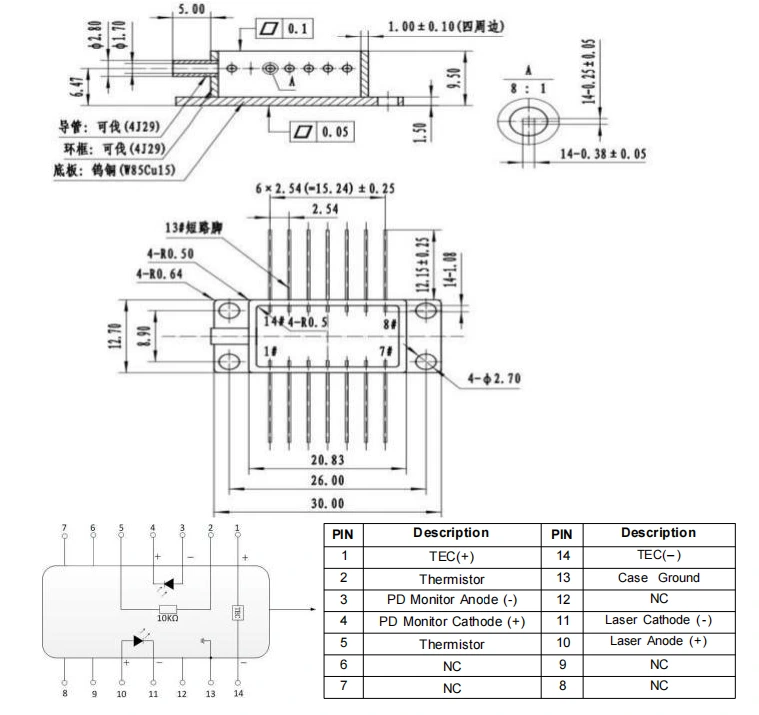

● Чертеж на опаковка тип 2 и дефиниция на ПИН-ИЗХОД (единица: mm) - DWDM 14PIN Аналогов лазер Butterfly за CATV

Поръчване информация

напр.: BFLD-CH56-10SM-FA

(Информация за поръчка: DWDM 14PIN пеперуден аналогов лазер за CATV, CH56: 1532.68nm, 10mW изходна мощност, SM влакно, FC/APC конектор, тип 1 извод).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операционни бележки

● ESD защита: Това устройство е електростатично чувствителен. Следователно трябва да се вземат строги антистатични защитни мерки да се спазва по време на опаковане, транспортиране и употреба. Освен това, трябва да се вземат предпазни мерки за предотвратяване на пренапрежения в електрозахранването, тъй като неспазването им може да доведе до трайна повреда на устройството (напр. осигурете подходящо оборудване заземяване и носете антистатична каишка за китка).

● Изисквания за запояване на щифтове: Ако щифтовете трябва да бъдат запоени, температурата на запояване не трябва да надвишава 260°C и времето за запояване не трябва да надвишава 10 секунди. Обърнете специално внимание на следното: по време на процеса на запояване устройството трябва да бъде изключено състояние, а поялникът трябва да бъде правилно заземен.

● Прилагане на ток: По време на включване процес, никога не прилагайте силен ток директно, тъй като има риск от повреда на чипа. Вместо това, захранвайте устройството на текущо ниво, близко до прага на чипа, и след това постепенно увеличавайте тока на малки стъпки до желаното ниво е достигнато.

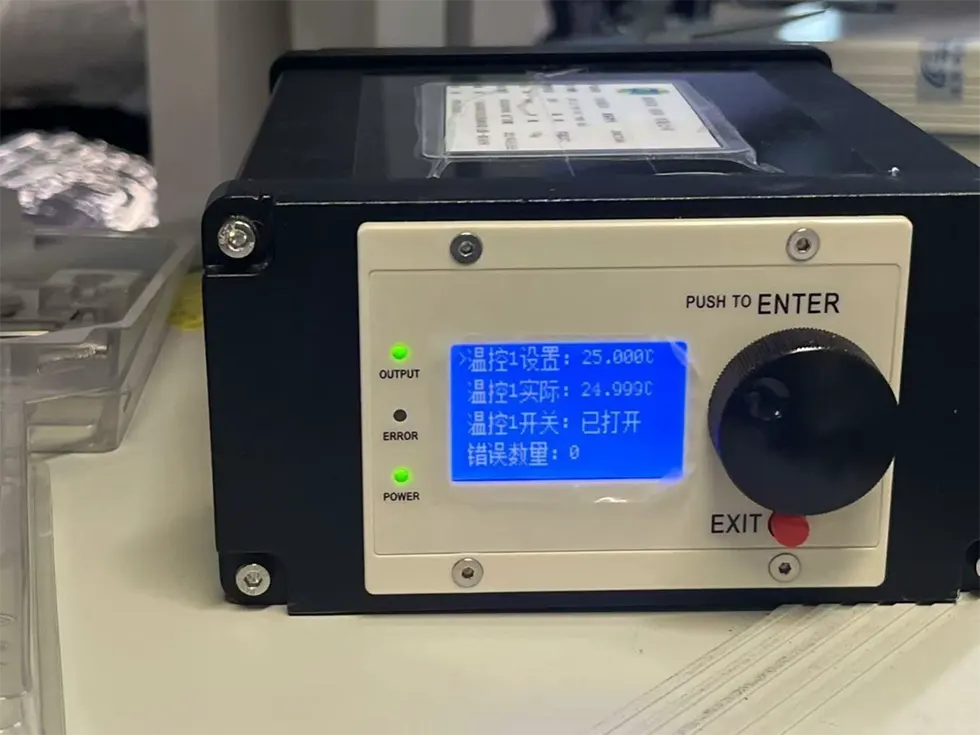

● TEC охладител: Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенните стъпки за включване предотвратяване на прегряване и претоварване на чипа.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
