1530nm 40mW DFB влакнесто свързан лазер

Общ преглед на продукта-1530nm 40mW DFB влакнесто свързан лазер

1530nm 40mW DFB Fiber Coupled Laser (Модел BFLD-1530-40SM-FA) е високопроизводителен лазерен диод с разпределена обратна връзка, предназначен за приложения, изискващи стабилен едномодов оптичен изход с висока мощност. Предоставяйки минимум 40mW оптична изходна мощност чрез едномодово влакно с FC/APC конектор, това устройство разполага с вграден оптичен изолатор за предотвратяване на обратното отражение и осигуряване на стабилна работа.

Поместен в 14-пинов пеперуден пакет с интегриран термоелектрически охладител (TEC) и термистор за прецизна дължина на вълната и стабилизиране на мощността, лазерът предлага отлично съотношение на потискане на страничния режим (≥35dB) и надеждна производителност в работния температурен диапазон. OC-48 съвместимият pinout опростява интегрирането в съществуващи системни дизайни.

Този лазер е много подходящ за системи за оптично изпитване, оптични системи с висока мощност, приложения за наблюдение на оптични влакна и инструменти, изискващи стабилни, високомощни 1530nm лазерни източници.

Основни характеристики-1530nm 40mW DFB влакнесто свързан лазер

· Висока оптична изходна мощност: минимум 40mW, типично 50mW (изход от SM влакно)

· Централна дължина на вълната: 1530nm (диапазон: 1527–1533nm)

· Висок коефициент на потискане на страничния режим (SMSR): ≥35dB

· Вграден оптичен изолатор за защита от обратно отражение

· Едномодов влакнест пигтейл с FC/APC конектор

· 14-пинов пеперуден пакет с вграден TEC и термистор

· Съвместимост с pinout OC-48 за лесна системна интеграция

· Интегриран мониторен фотодиод за наблюдение на мощността

· Прецизна дължина на вълната и стабилизиране на мощността чрез TEC контрол

· Ток с нисък праг: 20mA типично

· Херметична опаковка пеперуда за дълготрайна надеждност

Типични приложения-1530nm 40mW DFB влакнесто свързан лазер

· Оптични системи за тестване и измерване

· Оптични сензори и приложения за разпределени сензори

· Зародишни лазери с оптичен усилвател и източници на сигнал

· Системи за мултиплексиране по дължина на вълната (WDM).

· Тестово оборудване за оптична комуникация

· Лабораторна и изследователска апаратура

· Характеризиране и тестване на фотонни компоненти

· Анализ и измерване на оптичен спектър

· Индустриални лазерни системи и OEM интеграция

Спецификации на продукта-1530nm 40mW DFB влакнесто свързан лазер

Абсолютни максимални оценки

Електрооптични характеристики (T = 25°C, IF = IOP)

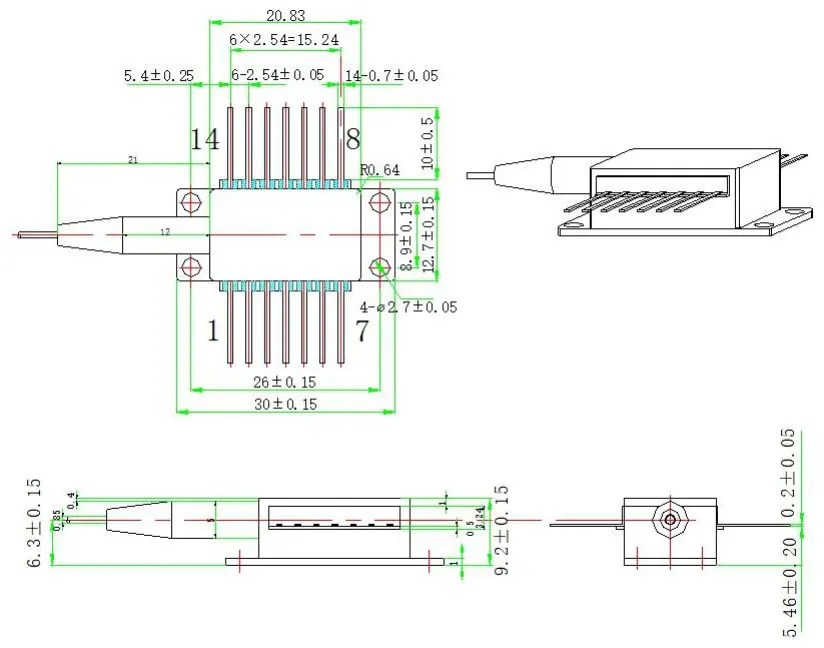

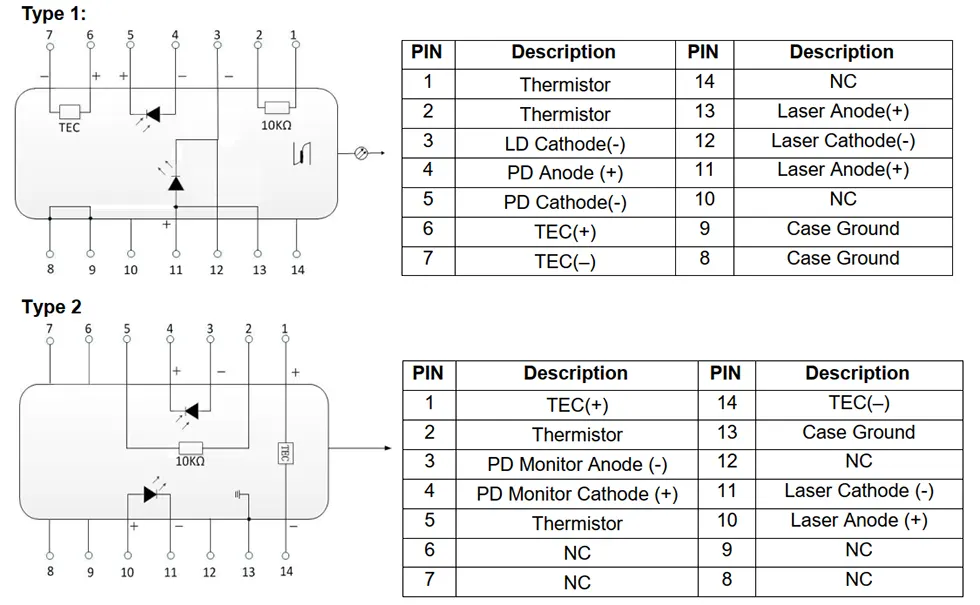

Опаковка и дефиниция на щифта - 1530nm 40mW DFB влакнесто свързан лазер

Информация за поръчка-1530nm 40mW DFB влакнесто свързан лазер

Налични модели

Забележка: Персонализирани дължини на вълните в C-обхвата, алтернативни нива на мощност, различни дължини на влакна и опции за конектори са налични при поискване. Свържете се с нашия екип по продажбите за цена за персонализирана конфигурация и време за изпълнение.

Защо да изберете DFB лазери на Box Optronics?

· Доказана DFB лазерна чипова технология с постоянни спецификации за дължина на вълната и мощност

· 100% функционално тестване и скрининг на изгаряне преди изпращане

· Конкурентни цени с директна фабрична доставка

· Гъвкави количества за поръчки — поддръжка както за прототипи за научноизследователска и развойна дейност, така и за масово производство

· Опции за персонализиране за дължина на вълната, мощност, дължина на влакното, конектор и конфигурация на щифта

· Дългосрочна стабилност на доставките за производствени програми и системна интеграция

· Херметична пеперудна опаковка с интегриран TEC за надеждна работа

· Международна доставка чрез DHL/UPS/FedEx с пълно проследяване

Често задавани въпроси (FAQ)

Въпрос: Каква е разликата между DFB и FP лазерите?

О: Лазерите DFB (разпределена обратна връзка) включват вградена решетъчна структура, която позволява работа в единичен надлъжен режим (SLM) с тясна ширина на линията и висок коефициент на потискане на страничния режим (SMSR ≥35dB за това устройство). FP (Fabry-Perot) лазерите обикновено работят с множество надлъжни режими и имат по-широк спектрален изход.

DFB лазерите са предпочитани за приложения, изискващи прецизен контрол на дължината на вълната и висока стабилност, като WDM системи, оптични сензори и прецизни инструменти, докато FP лазерите обикновено се използват за чувствителни към разходите приложения, където стриктният контрол на дължината на вълната е по-малко критичен.

Въпрос: Защо вграденият изолатор е важен?

О: Обратните отражения от влакнести връзки, оптични компоненти или краища на влакна могат да се свържат обратно в лазерния диод, причинявайки колебания на изходната мощност, нестабилност на дължината на вълната и повишен шум. Вграденият оптичен изолатор намалява оптичната обратна връзка, като помага за поддържане на стабилна изходна мощност, стабилност на дължината на вълната и ниско ниво на шум.

Въпрос: Каква е ролята на TEC и термистора?

О: Термоелектрическият охладител (TEC) и термисторът работят заедно, за да поддържат температурата на лазерния чип чрез прецизен контрол на температурата на пакета. Тъй като дължината на вълната и изходната мощност на лазера зависят от температурата, прецизният контрол на температурата гарантира стабилна работа при различни условия на околната среда. Термисторът от 10 kΩ (B-стойност 3950K) осигурява обратна връзка за температурата към TEC контролера, който регулира TEC тока, за да поддържа зададената температура. Това е от съществено значение за приложения, изискващи постоянна дължина на вълната и мощност.

В: Какво означава съвместимост с pinout OC-48?

О: Съвместим с OC-48 pinout се отнася до присвояване на щифтове на пакет тип пеперуда, което обикновено се приема в приложения за оптична комуникация OC-48 (2,5 Gbps SONET/SDH). Тази съвместимост опростява интегрирането в системи, използващи подобни електрически и механични интерфейси. Предлагат се две опции за щифтове (Тип 1 и Тип 2), за да се приспособят към различни системни дизайни.

В: Какво е минималното количество за поръчка (MOQ)?

A: MOQ е 1 бр. Поддържаме гъвкави количества за поръчки. Стандартните модели могат да бъдат доставени в малки количества за научноизследователска и развойна дейност и създаване на прототипи, както и по-големи обеми за производство. Свържете се с нашия екип по продажбите за конкретна цена за необходимото от вас количество.

В: Мога ли да получа персонализирана дължина на вълната или ниво на мощност?

О: Да, ние предлагаме опции за персонализиране, включително CWDM-съвместими дължини на вълните и други персонализирани дължини на вълните в рамките на наличния диапазон, алтернативни нива на изходна мощност, персонализирани дължини на влакна, различни типове конектори (FC/APC, FC/UPC, LC и т.н.) и персонализирани конфигурации на щифтове. Свържете се с нас с вашите специфични изисквания и нашият инженерен екип ще прегледа осъществимостта и ще предостави оферта.

Въпрос: Какъв задвижващ ток е необходим, за да се постигне мощност от 40 mW?

О: Типичният работен ток при 25°C е 200mA, с максимум 300mA. Праговият ток обикновено е 20mA (минимум 14mA, максимум 50mA). Действителният работен ток може да варира между отделните устройства и в зависимост от температурата. Препоръчваме да използвате лазерен диоден драйвер с подходящо ограничаване на тока и APC (автоматично управление на мощността) функционалност за стабилна работа.

В: Херметически затворен ли е пакетът с пеперуди?

О: Да, пакетът с 14-щифтови пеперуди е херметически затворен, предпазвайки лазерния чип, изолатора и вътрешните компоненти от влага, прах и замърсители от околната среда. Това гарантира надеждна дългосрочна работа и е важно за поддържане на постоянна производителност през целия живот на продукта.

Лист с данни и тестов лист-1530nm 40mW DFB влакнесто свързан лазер

лист с данни

тестов лист
