1064nm 20kHz оптичен лазер с ултратясна ширина на линията

Съдържание

1. Въвеждане на 1064nm 20kHz оптичен лазер с ултратясна ширина на линията

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

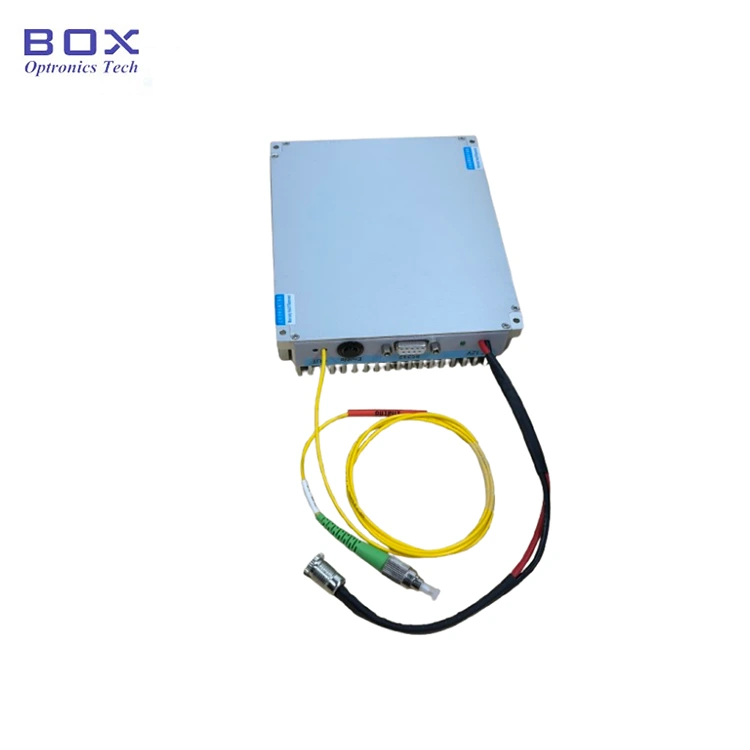

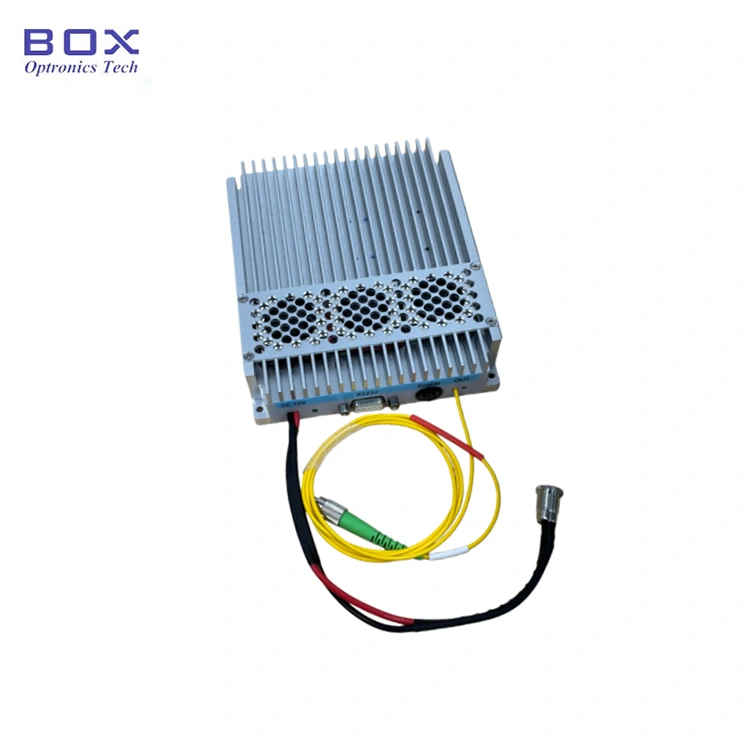

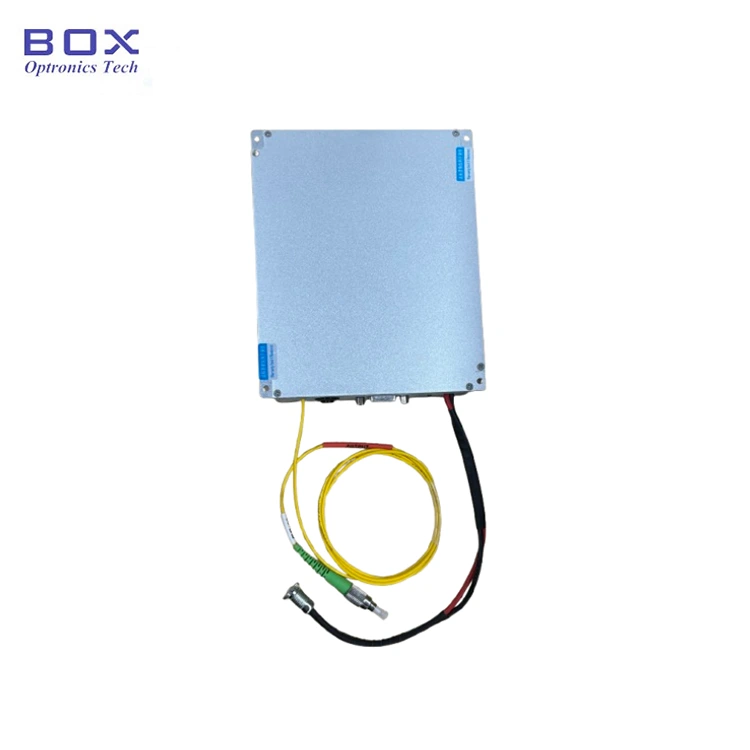

Представяне на продукта

Това е 1064nm 20kHz Ultra-Narrow Linewidth Fiber Лазер, който използва фиброоптична DFB лазерна кухина, извеждаща a лазер с непрекъсната вълна в един надлъжен режим с тясна ширина на линията в 1064nm лента с дължина на вълната. Изходната мощност 50/100/200/500/1000mW е по избор. то поддържа настолни и модулни конфигурации с RS232 комуникация интерфейс и софтуер за наблюдение за системна интеграция. Подходящ за LiDAR, хидроакустика и разпределени оптични сензори.

Продукт Спецификации

Характеристики на продукта

● Спектрален широчина на линията ≤20KHz;

● Изцяло фибри DFB резонансна кухина;

● Дължина на вълната стабилен без прескачане на режима.

Продуктови приложения

● LiDAR;

● Акустичен сензори,хидрофони;

● Фибри Оптично разпределено наблюдение.

Продукт Подробности

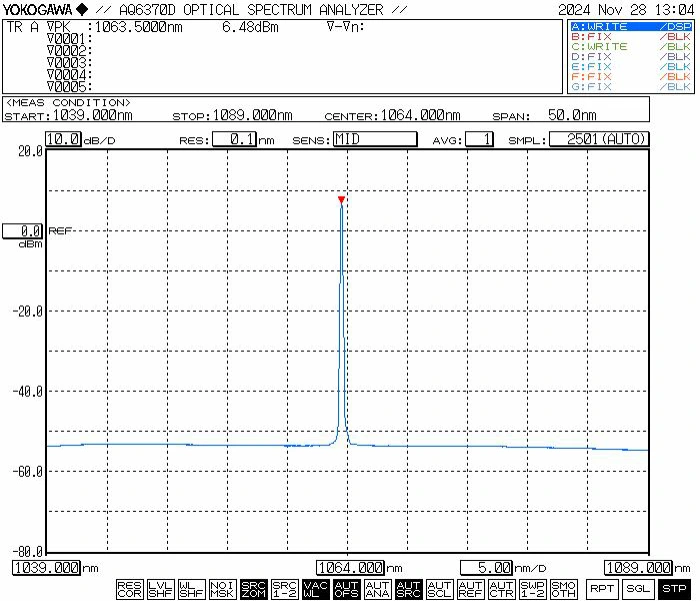

● Типичен спектър: 1064nm

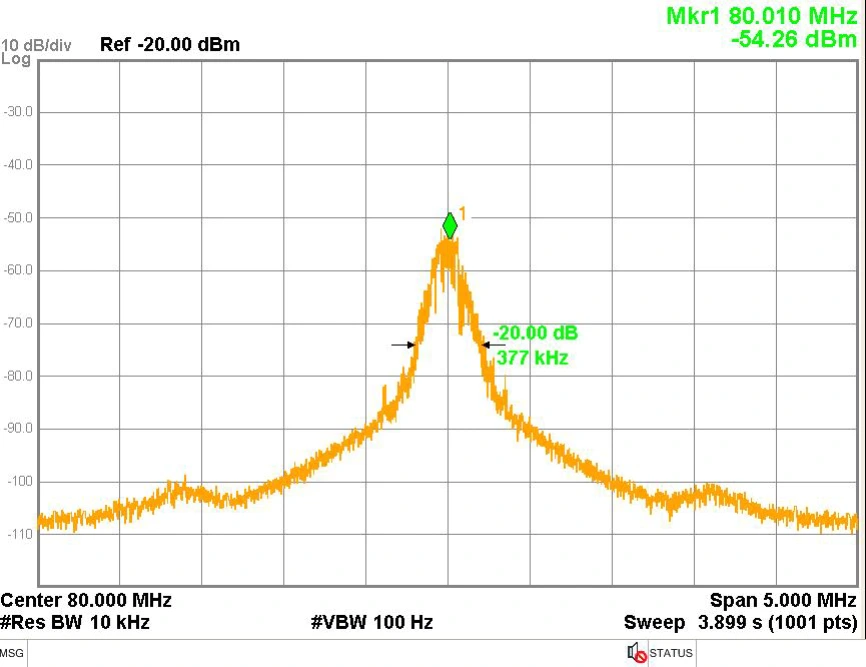

● Типична широчина на линията: 3dB спектрална широчина на линията≤20 KHz (равна на 20dB широчина на линията / 20)

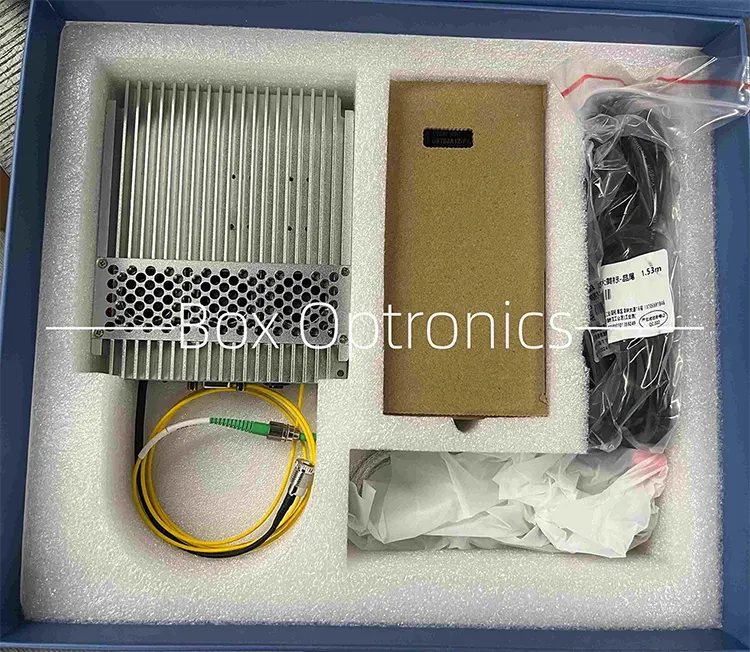

● Примерна опаковка

Операция Инструкции

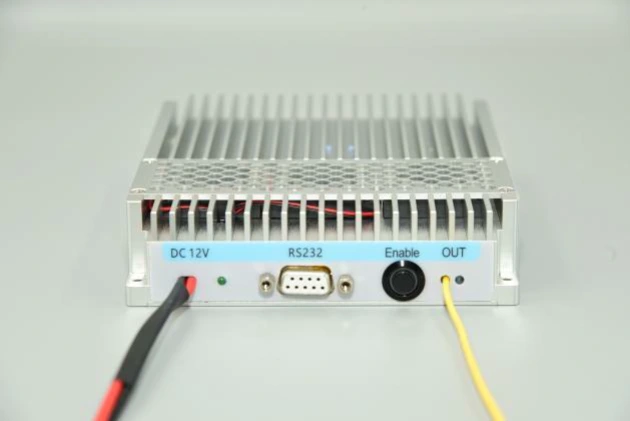

Стъпка 1. Външен вид: Модулът включва a захранващ конектор, индикатор за захранване, RS232 комуникационен интерфейс, изход превключвател за активиране и лазерен изходен оптичен порт.

Стъпка 2. Захранване: Захранващият порт използва стандартен DC5,5 × 2,1 mm интерфейс. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. U-образен конектор за захранване кабел за свързване към превключващо захранване се предлага при поискване на време на закупуване.

Стъпка 3. Свързване на оптични влакна Джъмпер: Отстранете капачката за прах от влакнестия конектор, проверете челната повърхност за замърсяване или повреда и осигурете чистота, преди да се свържете с други оптични устройства или тестово оборудване. За моделите с висока мощност, снаждането чрез синтез е препоръчително.

Setp4.Свързване на модула към хост Компютър: Използвайте включения USB-RS232 сериен кабел за данни, за да свържете модула компютъра. Инсталирайте специалния сериен драйвер (предоставен от производител), за да се даде възможност за комуникация. Без драйвер, хост софтуер не може да се свърже с модула.

Стъпка 5. Софтуер: хост софтуерът позволява регулиране на изходната мощност и контролиране на лазерния изход чрез бутона "SoftActive" (вижте диаграмата на интерфейса по-долу). Софтуерът показва зададен ток на помпата, изходна мощност и състояние на наблюдение на температурата.

Стъпка 6. Специфични софтуерни операции: Както е показано на диаграмата, след стартиране на хоста компютърен софтуер, първо изберете правилния номер на сериен порт в Списък със серийни портове „PortList“ и щракнете върху „OpenPort“ бутон за отваряне на серийния порт. „Захранване“ и „LDTemp“ windows ще покаже текущата изходна мощност на модула и температурата на помпата. Въведете текущата стойност на задвижването на помпата в полето "Ток" и щракнете бутона "SET". Настройките влизат в сила и източникът на светлина извежда оптична мощност само когато и двата физически бутона включат светлината изходният модул и бутонът "SoftActive" в софтуера са обърнати на. Номерът на версията на софтуера на хост компютъра трябва да съвпада със софтуера версия, посочена в протокола от теста на продукта; версията на софтуера може да бъде намерена в протокола от теста на всеки продукт.

Стъпка 7. Памет на параметрите: Настройките и състоянието, конфигурирани чрез софтуера, са автоматично се записва в модула вътрешна памет. Не е необходима връзка с хост компютър, ако параметрите не го правят нужда от модификация.

Поръчване информация

напр.: NLFL-1064-50-T-SM-M

(Информация за поръчка: 1064nm 20kHz оптичен лазер с ултра тясна ширина на линията, 50mW изходна мощност, регулируема мощност, SM влакно, модулен пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема 10-15 работни дни. (Ако има такива в склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● Не се препоръчва често поставяне и изключване на изхода влакнести конектори, за да се избегне замърсяване с прах, което може да доведе до увеличаване загуба на вмъкване или изгаряне на крайната повърхност на оптичния конектор.

● Почистете влакнестите конектори с кърпа без мъх и проверете с a детектор за края на влакното преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да се избегне изгаряне на края. Оптичните конектори трябва да бъдат покрити с прахови капачки.

● Ако изходното влакно трябва да бъде свързано с друго влакно, това е така препоръчва се използването на фузионен сплайсър.

● Когато стартирате, първо се уверете, че превключвателят на захранването и превключвателят с ключ са изключени и след това свържете захранването. При изключване, първо изключете ключа и след това изключете захранването след изхода светлинният индикатор изгасва. Не прекъсвайте директно захранването, когато светлинният източник работи.

● Моля, обърнете внимание на влагоустойчивост, прахоустойчивост и антикорозионен и го съхранявайте на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
