Полупроводниковите лазери са изобретени през 1962 г. и постигат работа с непрекъсната вълна с двойна хетероструктура през 1970 г., превръщайки се в основен източник на светлина за оптична комуникация. Системата InGaAsP/InP поддържа 1300/1550 nm комуникационна лента с ниски загуби, а MOCVD се превърна в основна технология за производство.
Полупроводников лазерсе състои от усилваща среда и резонатор на Фабри-Перо. Инверсията на населението се реализира чрез инжектиране на носител, а лазерът се генерира чрез стимулирано излъчване. Разстоянието между надлъжните режими се определя от дължината на кухината, а заключването на режими изисква фазова синхронизация на множество надлъжни режими
Схема на широкообластен лазер

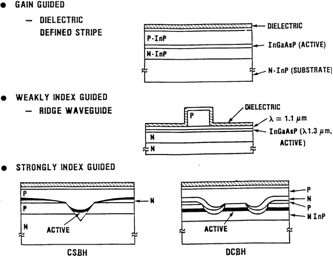

Няколко лазерни дизайна, използващи материална система InGaAsP/InP.
Материалната система InGaAsP/InP е приета за комуникационната лента, покриваща 1300–1600 nm. MOCVD епитаксиалният растеж постига високопрецизно съвпадение на решетката, което е основната схема за производство на комерсиални лазери.
Праговият ток нараства експоненциално с температурата, а характеристичната температура T₀ отразява температурната стабилност. Високоскоростната модулация разчита на структури с нисък капацитет и силни управлявани индекси.
Полупроводниковите лазери се отличават с малък размер и висока надеждност, действайки като основен източник на светлина за оптична комуникация, източници на помпа, печат и сензори, поддържащи миниатюризация и интеграция на ултрабързи системи със заключен режим.
