1030nm 50mW DFB лазерен диоден модул

Съдържание

1. Въвеждане на 1030nm 50mW DFB лазерен диоден модул

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

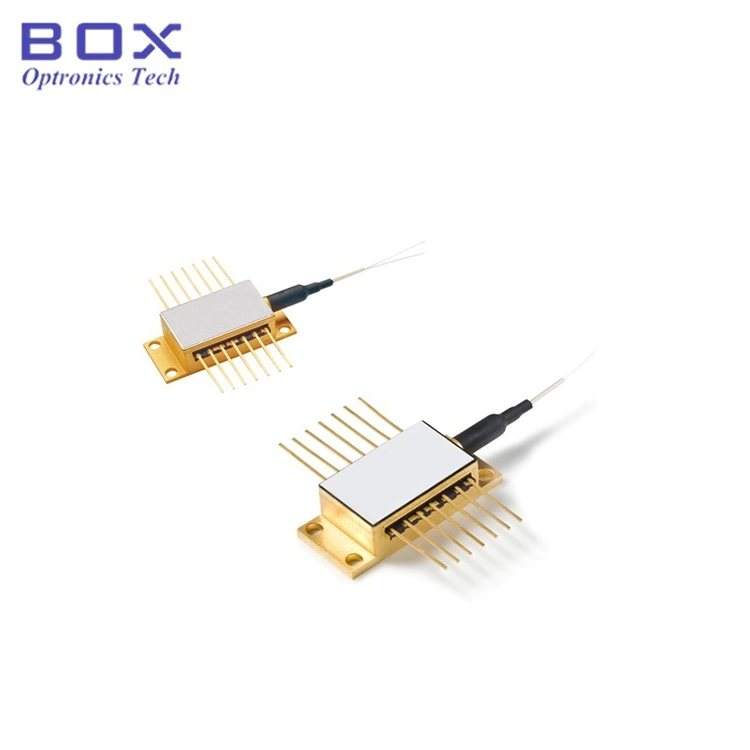

1030nm 50mW DFB лазерен диоден модул е херметичен запечатан в 14-пинов пеперуден пакет. Поддържа CW или импулсна работа и интегрира TEC охладител и термистор за стабилен спектър. Подходящ за спектроскопия, телекомуникации, осветление и сензори. Преди да включите, първо активирайте TEC охладителя, след това подайте захранване на малки стъпки, за да предотвратите прегряване на чипа или претоварване.

Спецификации на продукта

Характеристики на продукта

● Лазер с разпределена обратна връзка;

● CW или импулсна работа;

● Вграден монитор PD, термоелектрически охладител и термистор;

● Допълнителен FC/APC конектор.

Продуктови приложения

● Спектроскопия;

● Телеком;

● Осветеност;

● Усещане.

Продукт Подробности

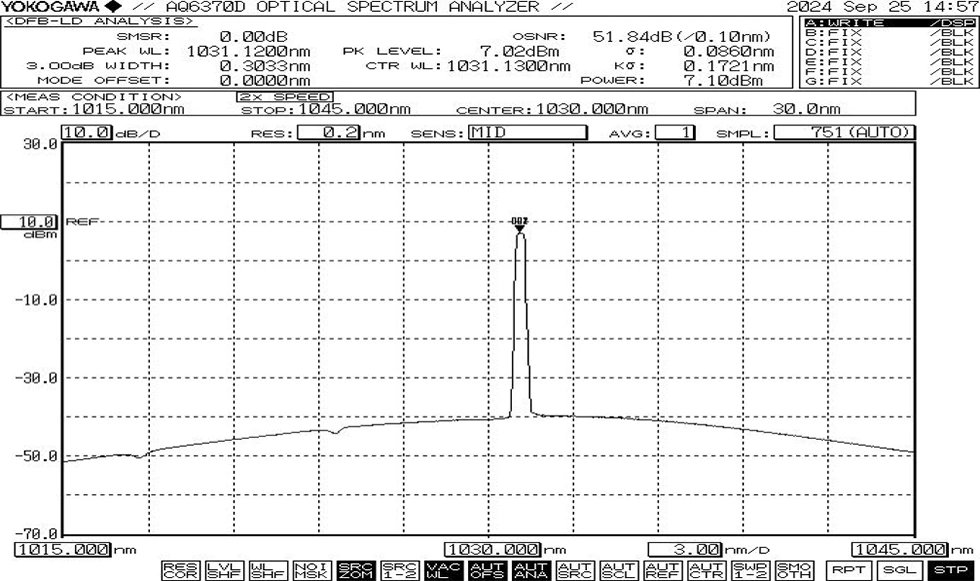

● Типичен спектър: 1030nm, +/-2nm WL толеранс

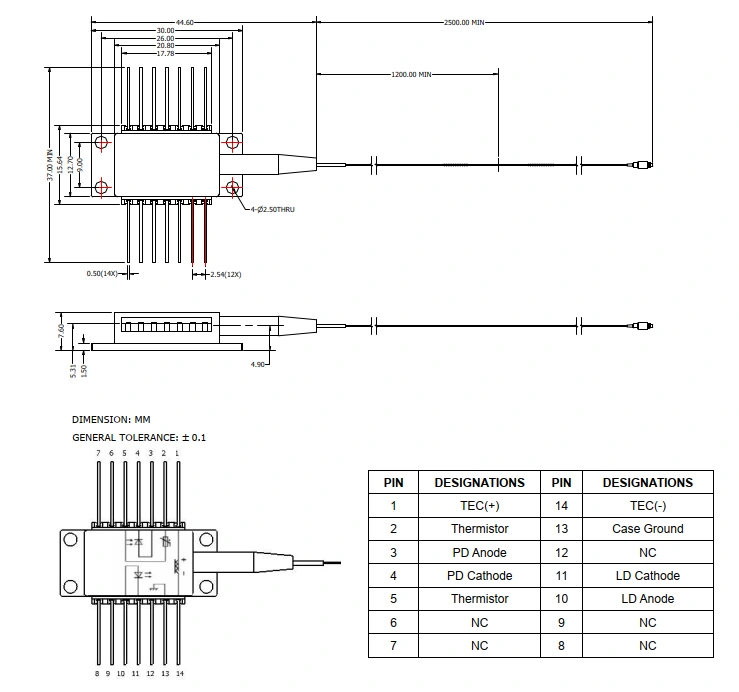

● Чертеж на опаковката и дефиниция на pin-out (Единица: mm)

ЧЗВ

(1) Така ли е Възможно ли е да се регулира дължината на вълната чрез промяна на температурата? Какво е коефициент?

--Коефициент дължина на вълната/температура 0.01nm/℃.

(2) Какво е тип влакна?

--Corning HI1060, NA=0,14, MFD=6,2um@1060nm.

(3) Какво е регулируем диапазон на мощността?

--10~100%.

(4) Имате ли осигури защитна тръба и конектор за LD?

--Да. 900um свободна тръба и FC/APC не са задължителни.

Поръчване информация

напр.: BFLD-D1030-50SM-FA

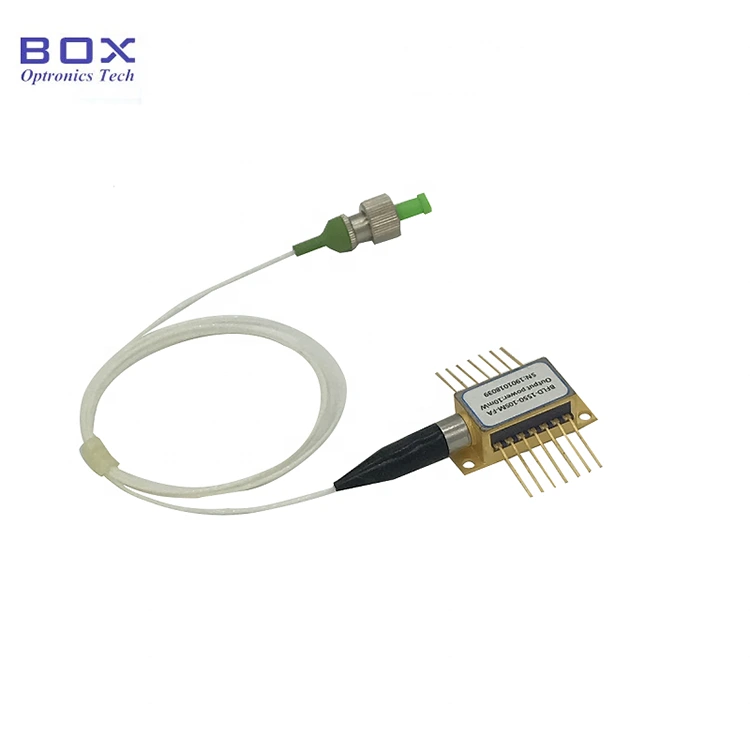

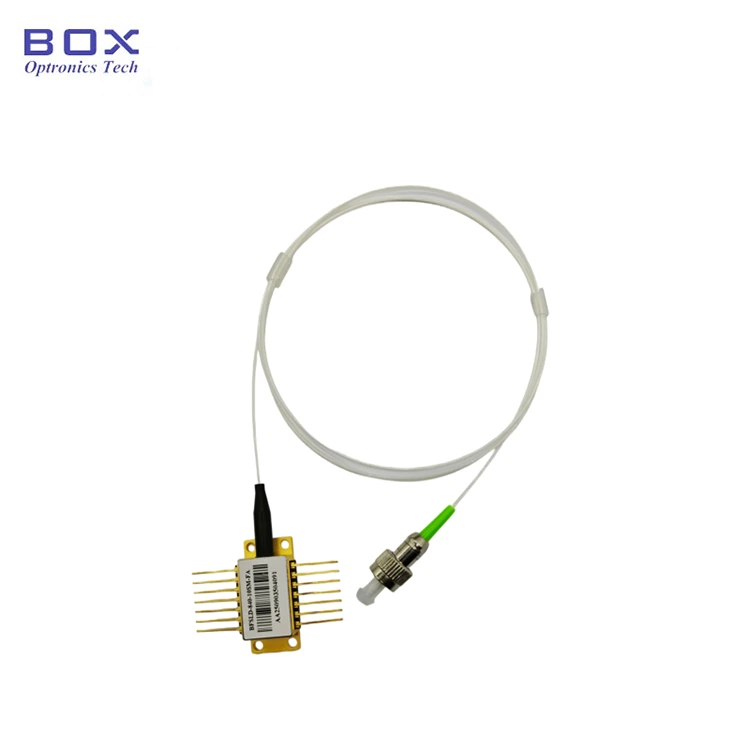

(Информация за поръчка: 1030nm 50mW DFB лазерен диоден модул, пеперуда пакет, със SM влакно, FC/APC конектор).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.

● При използване на уреда спазвайте стриктно работното напрежение и текущи диапазони, посочени в листа с данни. Ключови параметри - включително Ith (Прагов ток), Iop max (Максимален работен ток), Vop max (Максимум Работно напрежение) и λc (централна дължина на вълната)—трябва да се посочи конкретно в протокола от теста, предоставен по време на изпращането. Забележка: Операция над абсолютните максимални рейтинги може да причини трайна повреда на устройството.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
