1. Представяне на FP коаксиален лазерен диод с косичка
2. Технически спецификации
3. Характеристики на продукта
4. Приложения

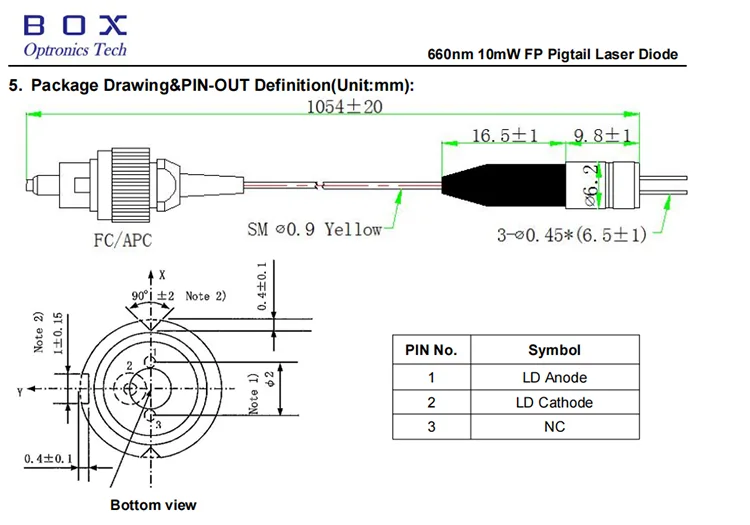

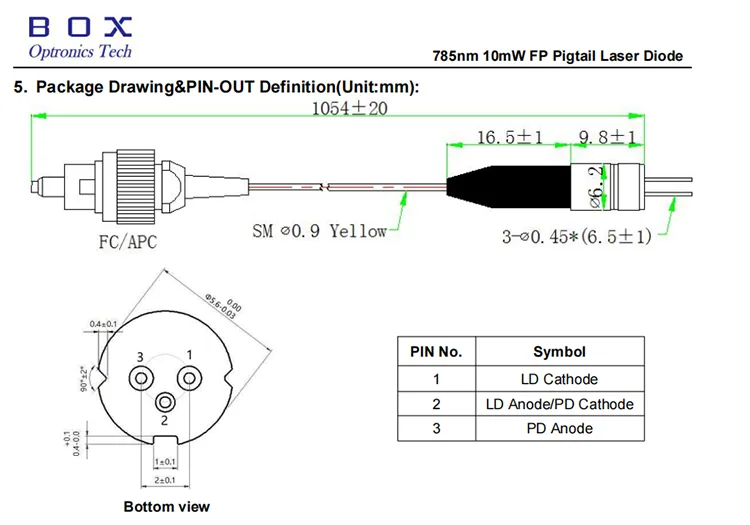

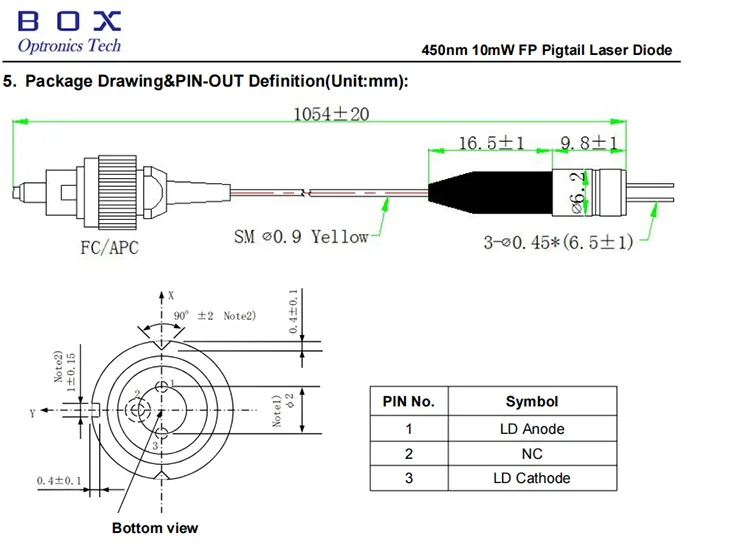

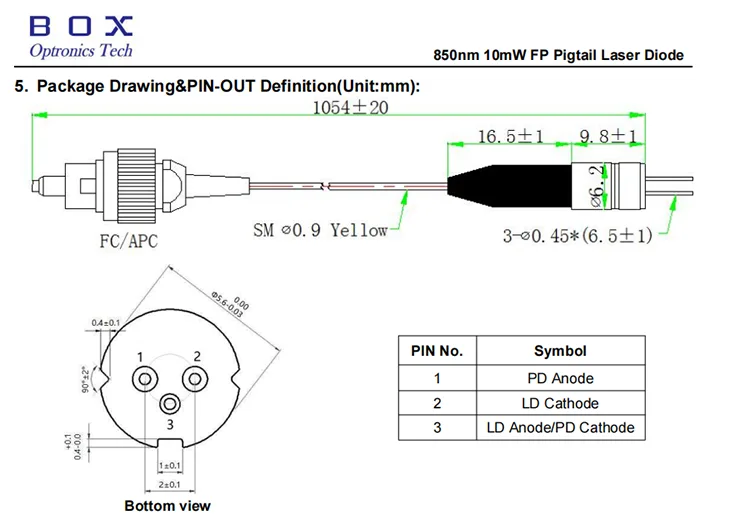

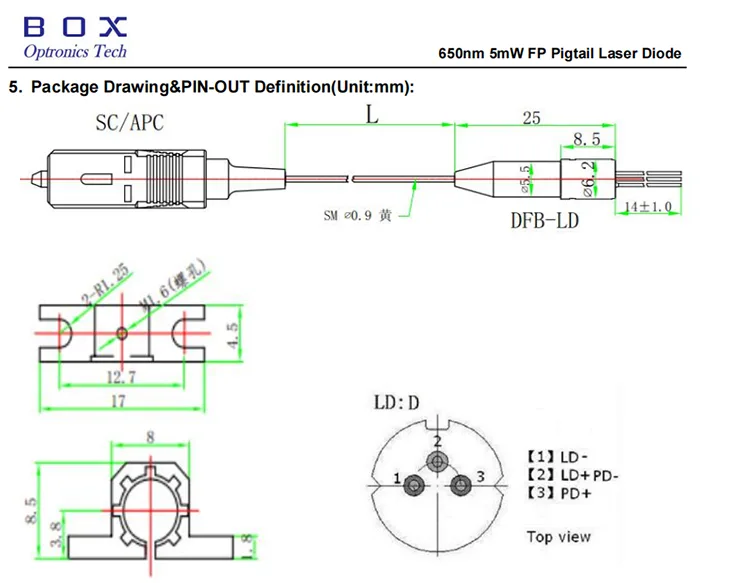

5. Чертеж на опаковката и дефиниция на PIN-OUT (единица: mm)
6. Информация за поръчка
7. Лист с данни
8. Условия за оферта и плащане
9. Време за изпълнение
10. Гарантиране на качеството и следпродажбено обслужване
Този FP коаксиален лазерен диод с пигтейл е едномодов лазерен диод на Фабри-Перо, с дължина на вълната 450nm, 520nm, 650nm, 660nm, 785nm, 850nm и 980nm и изходната мощност е 5 mW или 10 mW. Конекторът е FC/APC или SC/APC. Висока надеждност и дълъг живот. Стандарт за тест за надеждност Telcordia GR-468. Тези многовълнови FP лазерни диоди осигуряват гъвкави, надеждни и високопроизводителни решения за различни видими и близки инфрачервени приложения.
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Оптична изходна мощност |
PF |
IF = 65mA |
10 |
20 |
- |
mW |
|
Прагов ток |
ITH |
CW |
- |
22 |
40 |
mA |
|
Работно напрежение |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Работен ток |
АКО |
CW |
- |
70 |
90 |
mA |
|
Тип влакна |
- |
- |
460-HP |
|||
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Оптична изходна мощност |
PF |
IF = 65mA |
5.0 |
- |
- |
mW |
|
Прагов ток |
ITH |
CW |
- |
22 |
40 |
mA |
|
Работно напрежение |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Работен ток |
АКО |
CW |
- |
60 |
80 |
mA |
|
Тип влакна |
- |
- |
460-HP |
|||
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Оптична изходна мощност |
PF |
IF = 65mA |
- |
5 |
- |
mW |
|
Прагов ток |
ITH |
CW |
- |
55 |
- |
mA |
|
Работно напрежение |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Работен ток |
АКО |
CW |
- |
- |
105 |
mA |
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Оптична изходна мощност |
PF |
IF =70mA |
10 |
- |
- |
mW |
|
Прагов ток |
ITH |
CW |
- |
40 |
90 |
mA |
|
Работно напрежение |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Работен ток |
АКО |
CW |
- |
70 |
120 |
mA |
|
Тип влакна |
- |
- |
630HP |
|||
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Оптична изходна мощност |
PF |
IF =70mA |
10 |
- |
-- |
mW |
|
Прагов ток |
ITH |
CW |
- |
30 |
45 |
mA |
|
Работно напрежение |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Работен ток |
АКО |
CW |
- |
70 |
120 |
mA |
|
Ефективност на наклона |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
Монитор PD |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
Тип влакна |
- |
- |
780HP |
|||
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Оптична изходна мощност |
PF |
IF =60mA |
10 |
- |
- |
mW |
|
Прагов ток |
ITH |
CW |
- |
16 |
20 |
mA |
|
Работно напрежение |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Работен ток |
АКО |
CW |
- |
45 |
60 |
mA |
|
Ефективност на наклона |
SE |
CW |
- |
0.95 |
- |
W/A |
|
Монитор PD |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
Тип влакна |
- |
- |
780HP |
|||
|
Параметър |
Символ |
Тестово състояние |
Мин |
Тип |
Макс |
единица |
|
Централна дължина на вълната |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Оптична изходна мощност |
PF |
IF =60mA |
5 |
- |
- |
mW |
|
Прагов ток |
ITH |
CW |
- |
12 |
20 |
mA |
|
Работно напрежение |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Работен ток |
АКО |
CW |
- |
30 |
50 |
mA |
|
Ефективност на наклона |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
Монитор PD |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
Тип влакна |
- |
- |
Здравей1060 |
|||
● Едномодов лазерен диод Fabry-Perot(FP);
● Опции за дължина на вълната: 450–980nm;
● Изход, свързан с коаксиални влакна, CW работа;
● Висока надеждност, дълъг живот;
● Стандарт за тест за надеждност Telcordia GR-468.
● Индикация;
● Светеща писалка;
● Принтери;
● Лабораторен и биомедицински лазер;
● Оптичен сензор.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Тип чип |
Дължина на вълната |
Изходна мощност |
PIN-OUT |
Конектор |
|
Лазерен диод |
F: FP |
450: 450 nm 520: 520 nm |
10: 10mW други |
F: Тип F |
FA: FC/APC |
|
650: 650 nm |
02: 2mW 05: 5mW други |
D: Тип D |
FA: FC/APC SA: SC/APC други |
||
|
660: 660 nm 785: 785 nm 850: 850 nm |
10: 10mW други |
D: Тип D |
FA: FC/APC |
||
|
980: 980 nm |
5: 5mW други |
D: Тип D |
FA: FC/APC |
напр.: BLD-F78510D-FA
(Информация за поръчка: FP коаксиален пигтейл лазерен диод, 785 nm 10 mW, изход тип D, с FC/APC конектор).
● Условия за оферта
(1) EXW:
Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.
(2) DAP:
Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.
(3) Друго
● Условия за плащане
Налични са PayPal и T/T.
Изработка: около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)
Международна логистика: 3-5 работни дни.
● Гаранционен срок:
Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.
● Изключения от безплатната гаранция:
По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Въпреки това Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:
(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.
(2) Неизправности поради неправилна работа от потребителя.
(3) Очевидни физически щети, причинени от човешка грешка.
(4) Неразрешено разглобяване, модификация или ремонт.
(5) Променени или непълни гаранционни етикети на корпуса.
(6) Повреда или загуба по време на транспортиране.
