1064nm 30mW DFB пеперуда лазерен диод

Съдържание

1. Въвеждане на 1064nm 30mW DFB пеперуда лазерен диод

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

Това е 1064nm DFB лазерен диод с 14-пинов стандартен пакет пеперуда, централна дължина на вълната 1064nm, толеранс на дължината на вълната +/-1nm и типична изходна мощност 30mW. Вграден TEC, термистор, изолатор и монитор PD, с отлична стабилност на дължината на вълната за дългосрочна стабилна работа. Използва се главно в комуникации с оптични влакна и сензори. Тел стриктно според дефиницията на щифта, под TEC контрол и прекомерно огъване на влакното за да се осигури производителност и експлоатационен живот.

Продукт Спецификации

Характеристики на продукта

● Мулти-Квантов Добре (MQW) лазери с разпределена обратна връзка (DFB);

● Увеличаване на изходната мощност до 30mW;

● SM или PM влакна;

● 14-пинов BTF пакет с термистор, TEC, изолатор и монитор PD.

Продуктови приложения

● Оптично влакно комуникации;

● Оптичен инструмент;

● Сензор за оптични влакна;

● Източник на светлина.

Продукт Подробности

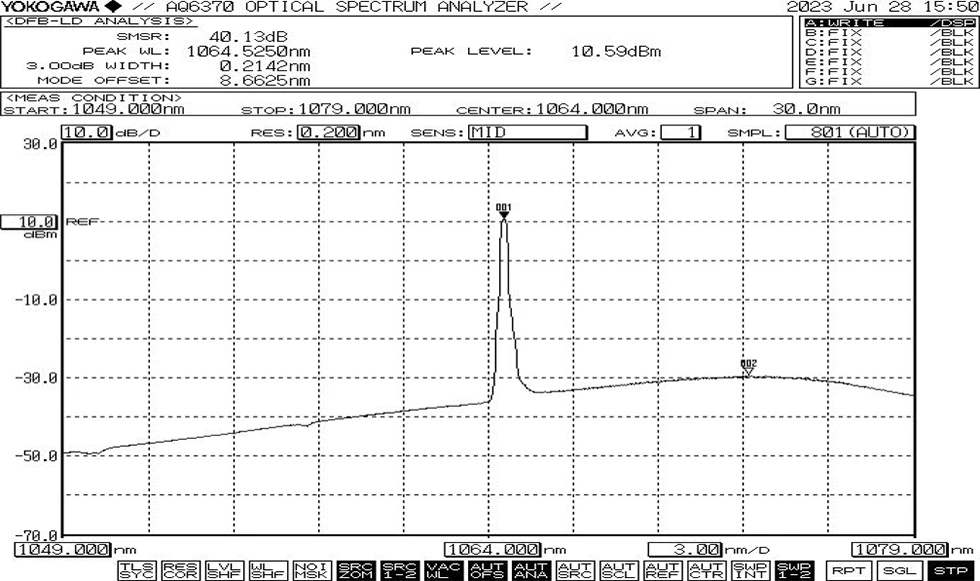

● Типичен спектър: 1064nm, +/-1 WL толеранс

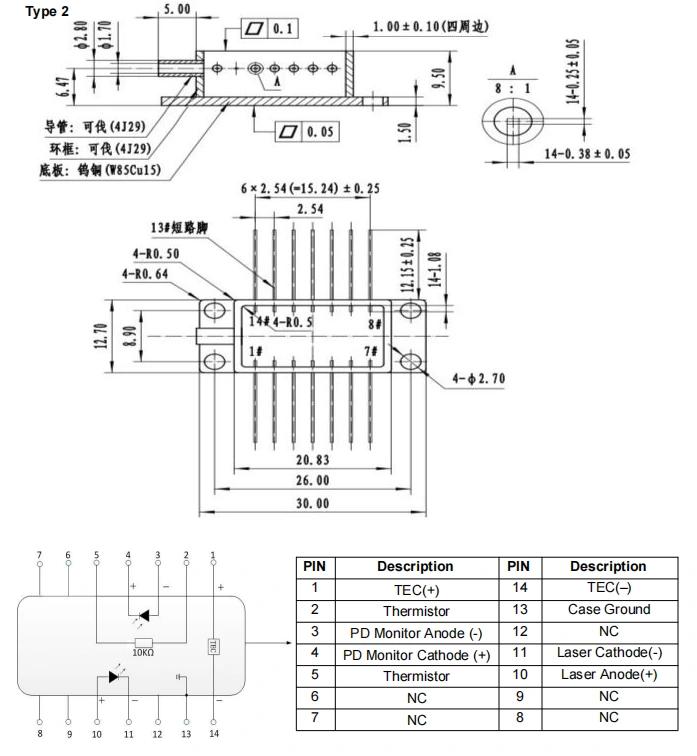

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) - 1064nm 30mW DFB Лазерен диод тип пеперуда

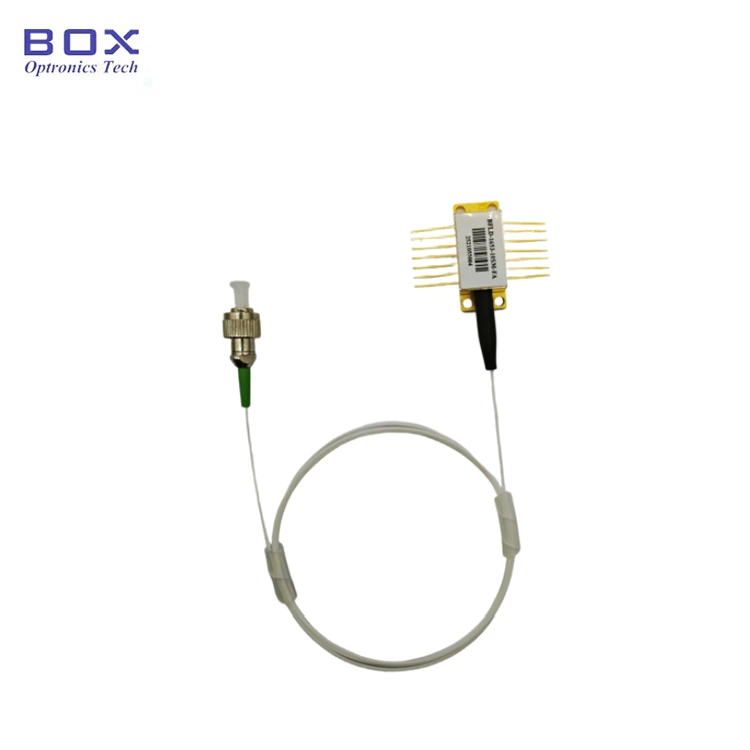

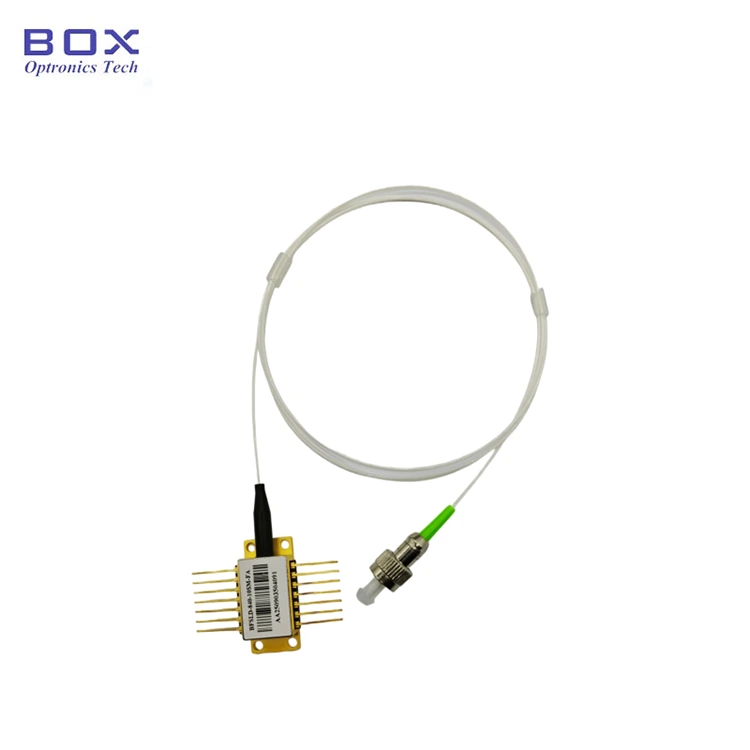

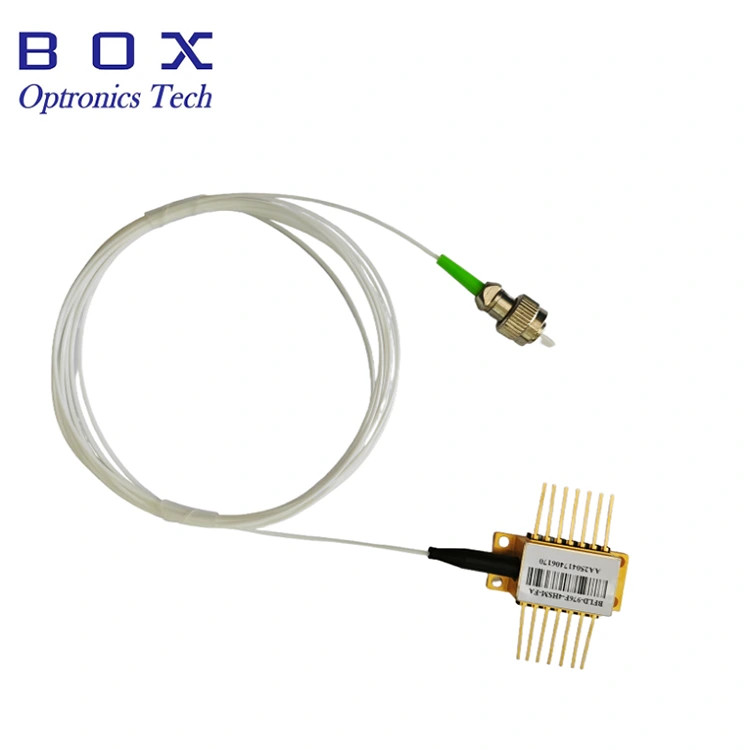

● Стандартни аксесоари

*Самостоятелно устройство; няма вграден драйвер (външен драйвер по избор).

Поръчване информация

напр.: BFLD-1064-30SM-FA

(Информация за поръчка: 1064nm 30mW DFB пеперуда лазерен диод, със SM влакно, FC/APC конектор, щифт на помпата).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.

● По време на процеса на включване, никога не прилагайте силен ток директно, т.к това рискува да повреди чипа. Вместо това включете устройството на текущо ниво близо до прага на чипа и след това постепенно увеличавайте тока на малки нараства, докато се достигне желаното ниво.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
