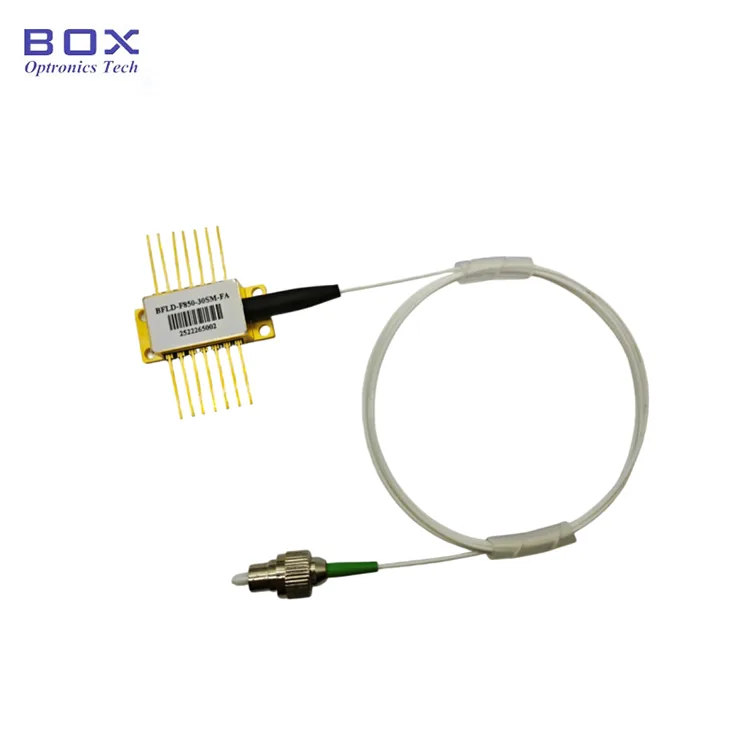

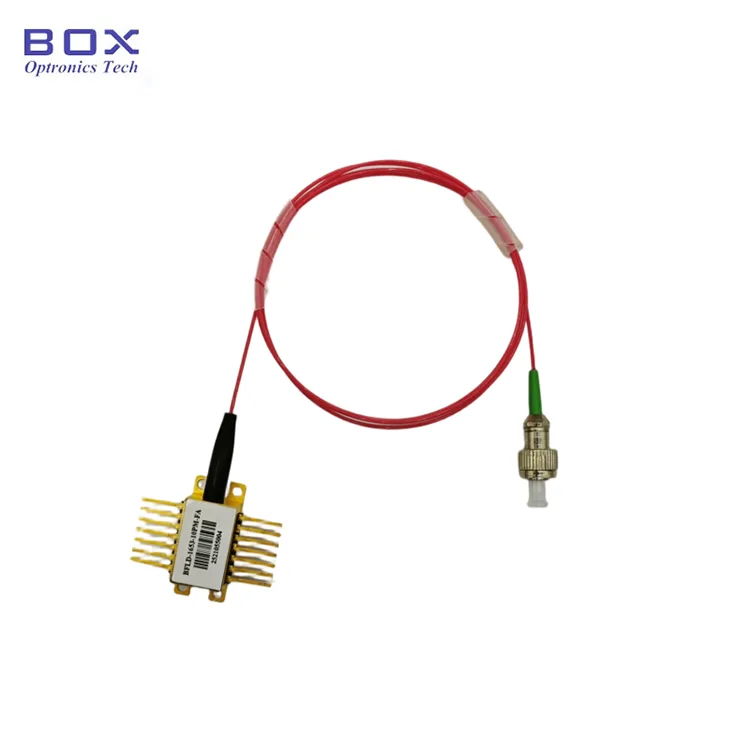

1310nm 100mW DFB лазер

Box Optronics предоставя 1310nm 100mW DFB лазер, висококачествен лазерен източник, свързан с влакна, предназначен за взискателни приложения за оптична комуникация, наблюдение и тестване. Това устройство разполага със структура с разпределена обратна връзка (DFB) с множество квантови кладенци (MQW), осигуряваща изключителна стабилност на дължината на вълната, висок коефициент на потискане на страничния режим и до 120 mW изходна мощност на едномодово влакно.

Поместен в стандартен 14-пинов пеперуден пакет с интегриран TEC охладител, термистор, оптичен изолатор и мониторен фотодиод, този лазер е съвместим с OC-48 стандартите за контакти. Независимо дали става въпрос за системи за изпитване с висока мощност, оптични сензорни мрежи или комуникационни системи от следващо поколение, Box Optronics осигурява надеждна производителност, подкрепена от строг контрол на качеството и глобална техническа поддръжка.

Основни характеристики-1310nm 100mW DFB лазер

● Висока оптична изходна мощност: до 120mW типично (SM влакно)

● DFB структура с множество квантови ямки (MQW) за превъзходна стабилност на дължината на вълната

● Висок коефициент на потискане на страничния режим (SMSR): >35dB типично

● Вграден оптичен изолатор за защита от обратно отражение

● Интегриран TEC охладител и термистор за прецизен контрол на дължината на вълната

● Мониторен фотодиод за наблюдение на захранването в реално време

● Опции за едномодово (SM) или поддържащо поляризацията (PM) влакно

● Стандартен FC/APC оптичен конектор (с възможност за персонализиране)

● Съвместим с pinout OC-48, индустриален стандартен 14-пинов пеперуден пакет

Типични приложения-1310nm 100mW DFB лазер

● Мощни оптични системи за тестване и измерване

● Предаватели и трансивъри за комуникация с оптични влакна

● Източници на оптични усилватели

● FMCW LiDAR

● Лаборатории за изследване и развитие

● Мониторинг и контрол на промишлени процеси

Технически спецификации-1310nm 100mW DFB лазер

Абсолютни максимални оценки

Оптико-електрични характеристики (T=25°C, IF=IOP)

Подробности за продукта-1310nm 100mW DFB лазер

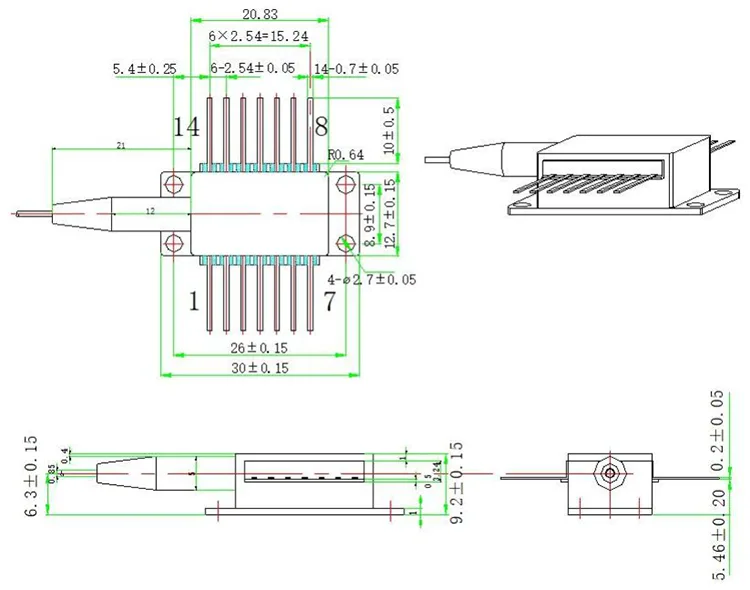

Размери на опаковката

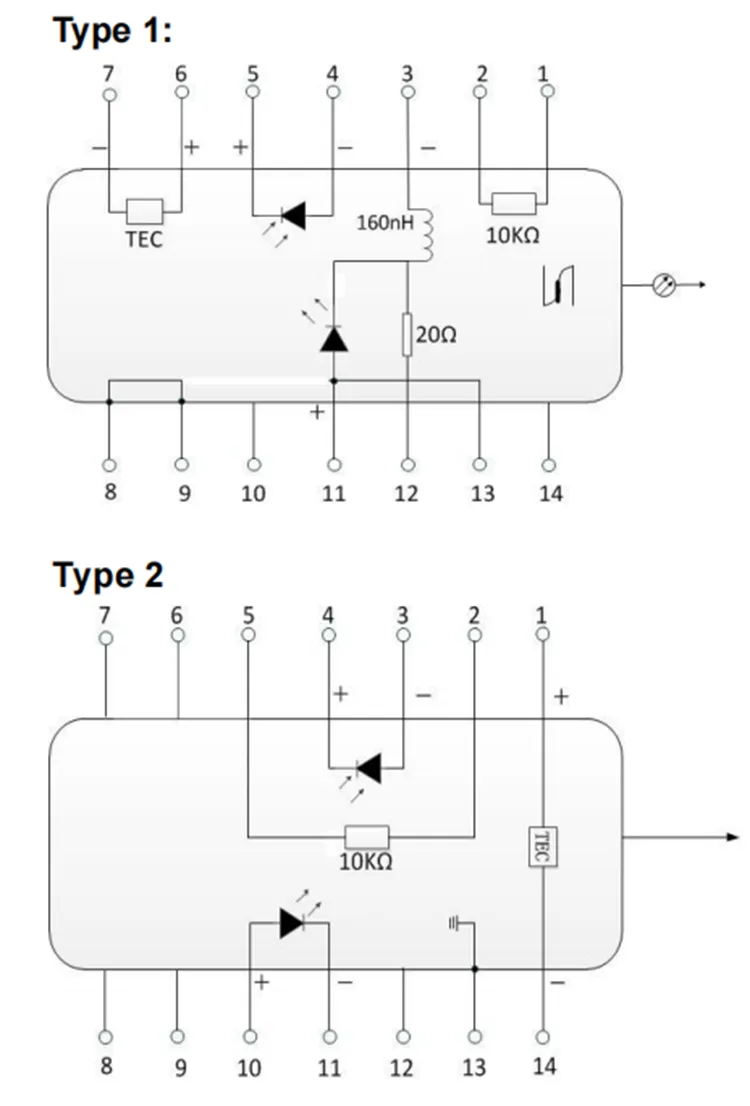

Дефиниция на pinout (Тип 1)

Определение на Pinout (Тип2)

Защо да изберете Box Optronics?

● ✓ 10+ години професионален опит в производството на лазерни диоди

● ✓ Стриктен контрол на качеството със 100% тестване преди изпращане

● ✓ Конкурентни цени със стабилна възможност за доставка на едро

● ✓ Гъвкави опции за персонализиране за дължина на вълната, мощност, влакна и пакет

● ✓ 7×24 часа техническа поддръжка и бърз отговор

● ✓ Примерно тестване, достъпно за оценка

● ✓ ISO9001:2015 сертифицирана система за управление на качеството

● ✓ Глобална доставка с експресна доставка DHL, UPS, FedEx

Информация за поръчка

Номер на част

BFLD - XXXX - XX - XX - X

Пример: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinButterfly лазерен диод, PM влакно, FC/APC конектор, Type-2 pin-out

Налични опции за персонализиране

● Централна дължина на вълната: 1270~1650nm (налични са персонализирани дължини на вълната)

● Изходна мощност: 10mW, 20mW, други

● Тип влакно: Едномодово влакно, влакно, поддържащо поляризацията

● Дължина на влакното: 1 м, 1,5 м, 2 м (дължини по избор)

● Тип конектор: FC/APC, FC/UPC, SC/APC, LC/APC, голо влакно

● Конфигурация на Pinout: Тип 1, Тип 2

За персонализирани изисквания, моля свържете се с нашия екип по продажбите:

Имейл: sales06@boxoptronics.com

Тел: +86-13322933691

Уебсайт: www.boxphotonics.com

Лист с данни и доклад от теста

Всяка единица се доставя с изчерпателен протокол от изпитване, документиращ измерените параметри на производителност. Тестовият лист съдържа подробни спецификации, криви на производителност и бележки за внимание.

● Индивидуален тестов доклад, включен към всяка единица

● Предоставени са типични спектрални и мощностни криви

Лист с данни

Доклад от теста за справка

Условия за оферта и плащане

Условия за оферта

● EXW (Ex Works): Recommended if you have a DHL/UPS/FedEx account. Изпращаме чрез вашия акаунт; без такса за доставка от нас.

● DAP (доставено на място): Ако нямате куриерска сметка, можем да организираме доставка с предплатен транспорт.

● Други условия: Моля, свържете се с нас, за да обсъдим.

Условия за плащане

● PayPal: Бързо и сигурно плащане за мостри и малки поръчки

● T/T (банков превод): Стандартен метод на плащане за нормални производствени поръчки

● Alibaba Trade Assurance: Сигурна защита на поръчките за онлайн транзакции с гаранция за купувача

● Гъвкави условия на плащане: по договаряне за дългосрочни или стратегически партньори

Време за изпълнение

● Стандартно производство: ~10 работни дни

● Артикули в наличност: 2-3 работни дни за доставка

● Персонализирани конфигурации: 15-20 работни дни

● Обемни поръчки: Моля, свържете се за производствен график

● Международна доставка: 3-5 работни дни (DHL/UPS/FedEx express)

● Ускорено обслужване: Предлага се при заявка (може да се наложи допълнителна такса)

Бележки за работа и работа

ESD защита

Това устройство е чувствително към статично електричество. Strict adherence to anti-static protection measures is required during packaging, transportation, and usage. Failure to do so may result in permanent damage to the device.

● Винаги носете антистатична каишка за китка, когато работите

● Работете върху правилно заземена антистатична постелка

● Уверете се, че цялото оборудване е правилно заземено

● Избягвайте да докосвате директно щифтовете и оптичния конектор

Съображения за захранване

● Използвайте регулиран източник на ток с нисък шум

● Приложете правилно ограничаване на тока, за да предотвратите повреда

● Избягвайте пренапрежения в захранването и пикове на напрежението

● Никога не превишавайте максималния номинален ток

● Винаги включвайте TEC охлаждане, преди да приложите лазерен ток

Боравене с влакна

● Избягвайте прекомерното огъване на влакното

● Не дърпайте и не усуквайте влакнеста косичка

● Почистете влакнестите конектори преди свързване

● Винаги използвайте противопрахови капачки, когато конекторът не се използва

● Проверете края на влакното за повреди преди употреба

Топлинно управление

● Монтирайте устройството върху подходящ радиатор за оптимална работа

● Осигурете добър термичен контакт между опаковката и радиатора

● Използвайте материал за термичен интерфейс (термопаста/подложка) за по-добър топлопренос

● Работете в рамките на посочения температурен диапазон за надеждност

● Оставете достатъчно време за загряване за стабилизиране на дължината на вълната
