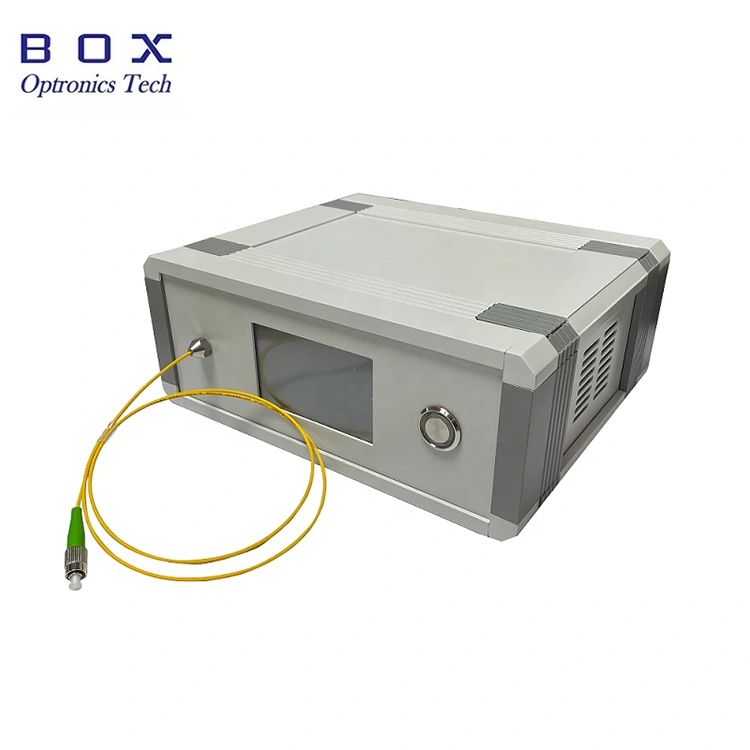

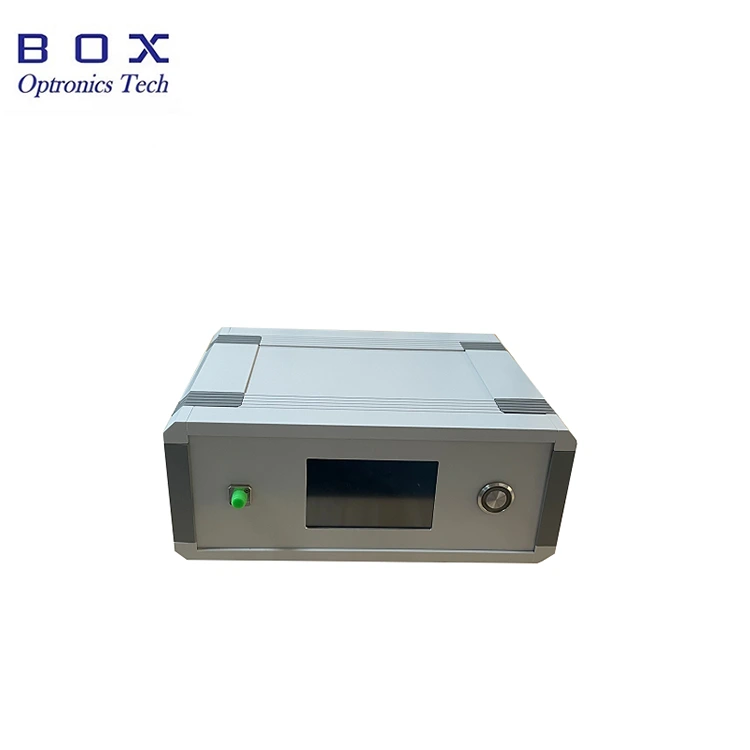

1310nm 80mW SLD светлинен източник с висока мощност на Box Optronics използва усъвършенствани полупроводникови лазерни чипове и специални интегрални схеми, за да осигури висока мощност, изключителна стабилност и ниска консумация на енергия. Този източник на светлина осигурява изходна мощност от поне 80 mW (с типична стойност от 100 mW), свързана чрез едномодово или поддържащо поляризацията влакно. Той е оборудван със сензорен интерфейс, който позволява регулиране на тока и мощността на източника на светлина.
|
Параметри |
единица |
Стойност |
Забележка |
|
Работна дължина на вълната |
nm |
1310 |
±20 |
|
Изходна мощност |
mW |
Мин. 80, Тип. 100 |
Възможност за персонализиране |
|
Оптичен изолатор |
dB |
с |
|
|
Краткосрочна стабилност |
dB |
≤±0,02/15 мин |
|
|
Дългосрочна стабилност |
dB |
≤±0,05/8 часа |
|
|
Оптичен конектор |
- |
FC/APC |
|
|
Тип влакна |
- |
SMF-28e / PM влакно |
|
|
Размери |
мм |
195(Ш)×220(Д)×120(В) |
Настолен |
|
125(Ш)×150(Д)×20(В) |
Модул |
||
|
Входяща мощност |
V |
AC 110~240V |
Настолен |
|
DC 5V/4A |
Модул |
||
|
Комуникационен интерфейс |
- |
DB9 женски (RS232) |
|
|
Работна температура |
℃ |
-5 ~ +55 |
|
|
Температура на съхранение |
℃ |
-40 ~ +85 |
|
● Висока мощност: min.80mW, тип.100mW.
● Мощност и спектрална стабилност;
● LCD сензорен екран, лесен за работа;
● SMF-28e/ PM влакно.
● Фиброоптичен сензор;
● Тестване на вмъкнати загуби на пасивни компоненти;
● Дълбоко медицинско/биологично изображение.

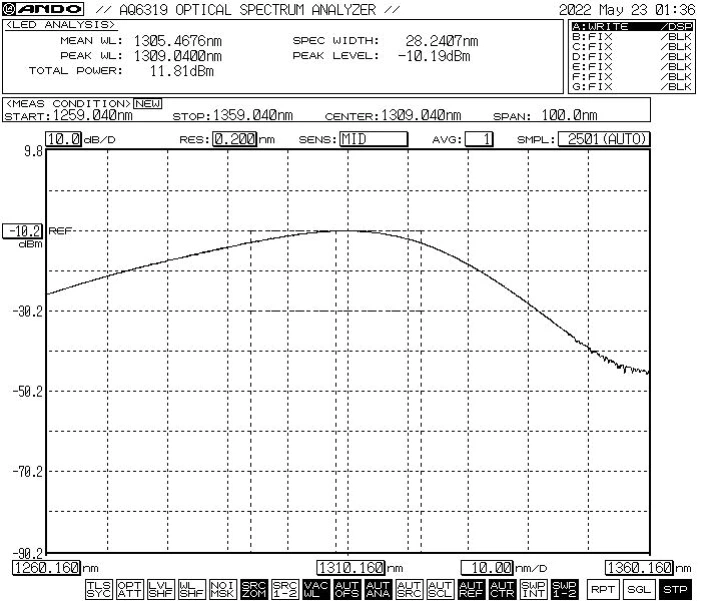

● Типичен спектър

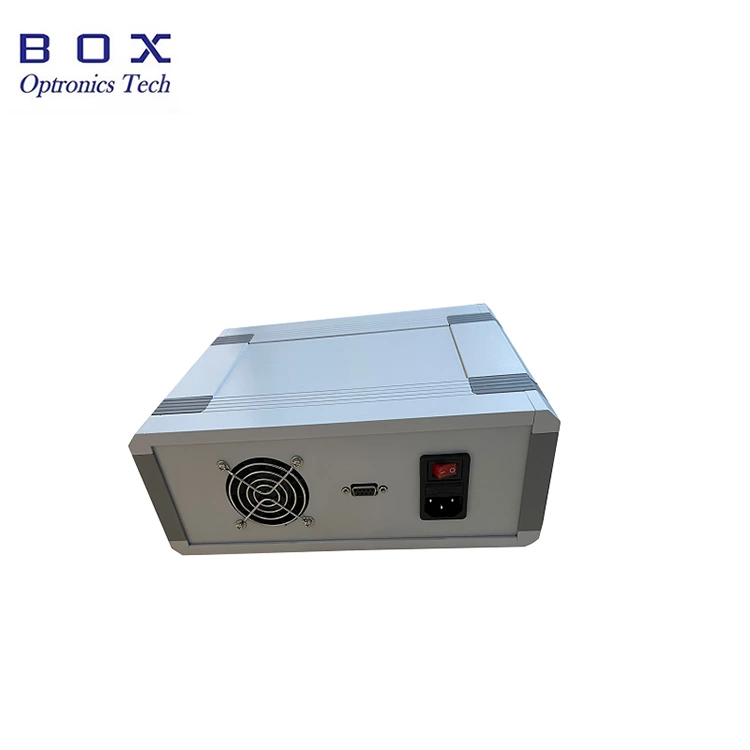

● Изглед отзад: с вентилатор за охлаждане, комуникационен интерфейс, ключ за захранване, порт за захранване.

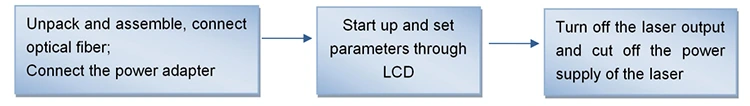

Стъпка 1. Отваряне и сглобяване:
Моля, проверете дали аксесоарите са пълни преди монтажа.
Стъпка 2. Свържете захранването:
Поставете захранващия кабел в гнездото на захранващия кабел на задната платка на шасито и свържете захранването.
Стъпка 3. Свързване на изходно влакно: Отворете прахозащитната капачка на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще бъдат тествани, след като потвърдите, че няма замърсяване и повреда.
Setp4. Включете източника на светлина:

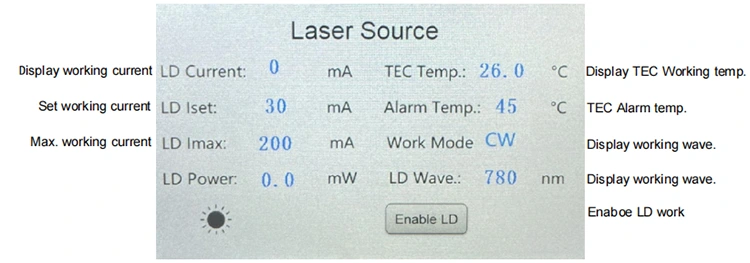

Включете превключвателя на захранването на гърба. Забележка: в този момент стойностите на работния ток и мощността са параметрите, зададени по време на последното изключване. Ако трябва да ги коригирате, можете да ги докоснете и промените през LCD екрана. След като зададете подходящия работен ток, активирайте лазерния изход чрез превключвателя „Разрешаване на LD“.
Стъпка 5. Изключване
След употреба изключете предния панел „enable LD“, за да изключите лазерния изход и изключете превключвателя на захранването, изключете захранващия кабел.
|
Име |
Дължина на вълната |
Изходна мощност |
Тип влакна |
Конектор |
Измерение |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD източник на светлина |
1310:1310 nm |
80: 80mW 1H:100mW |
SM: SM влакно PM:PM влакна |
FA:FC/APC SA:SC/APC други |
М: Модул Б: Настолен |
напр.: BSLD-1310-1HSM-FA-B
(Информация за поръчка: 1310nm 100mW SLD източник на светлина с висока мощност, със SM влакно, FC/APC конектор, настолен пакет).
● Условия за оферта
(1) EXW:
Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Ние изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.
(2) DAP:
Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.
(3) Друго
● Условия за плащане
Налични са PayPal и T/T.
Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)
Международната логистика може да отнеме 3-5 работни дни.
● Когато стартирате, първо се уверете, че превключвателят на захранването и превключвателят с бутони са изключени и след това свържете захранването. Когато изключвате, първо потвърдете превключвателя за деактивиране на LD, след това изключете превключвателя и след това изключете захранването. Не прекъсвайте директно захранването, когато оборудването работи.
● Преди да свържете конектора за оптично влакно, избършете го с огледална хартия без прах и не забравяйте да си сътрудничите с детектора за край на оптичното влакно, за да го наблюдавате. След като потвърдите почистването, свържете го през фланеца; крайната повърхност на съединителя за оптични влакна може да бъде изгорена, когато лазерът е свързан. При свързване на фланеца трябва да се гарантира, че няма лека работа. Когато не се използва, моля, покрийте капачката за прах на конектора за оптични влакна.
● За да избегнете изгаряне на края на конектора за оптични влакна с прах, не включвайте и изключвайте често конектора за оптични влакна на предния панел.
● Моля, обърнете внимание на устойчивостта на влага и го поставете на сухо място.
● Гаранционен срок:
Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.
● Изключения от безплатната гаранция:
По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Въпреки това Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:
(1) Продуктът е повреден или повреден поради природни фактори или въздействия на околната среда (токов удар, прах);
(2) Продуктът е повреден поради нестандартна работа на потребителя;
(3) Продуктът има очевидни щети, причинени от човека;
(4) Продуктът е разглобяван, модифициран или ремонтиран без разрешение на компанията;
(5) Стикерът на гаранционния етикет на корпуса на светлинния източник е променен или непълен;
(6) Продуктът е повреден или изгубен по време на транспортиране.
