LAN-WDM 10mW оптично свързан лазер

Съдържание

1. Въвеждане на LAN-WDM 10mW оптично свързан лазер

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

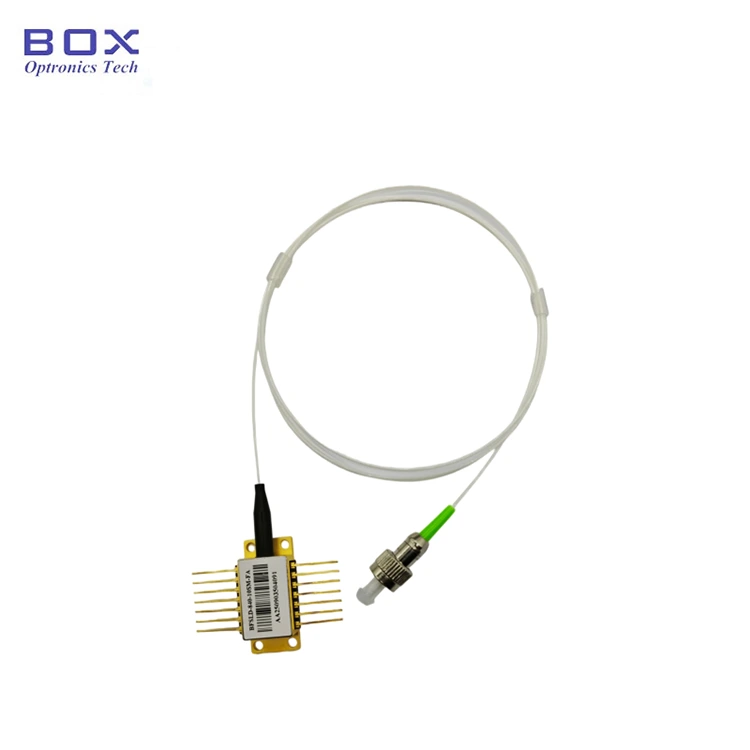

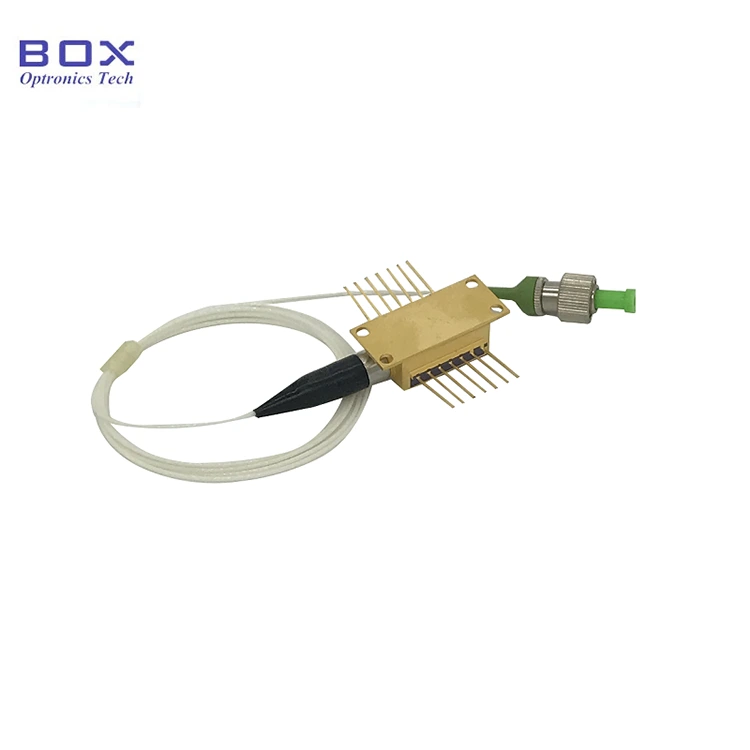

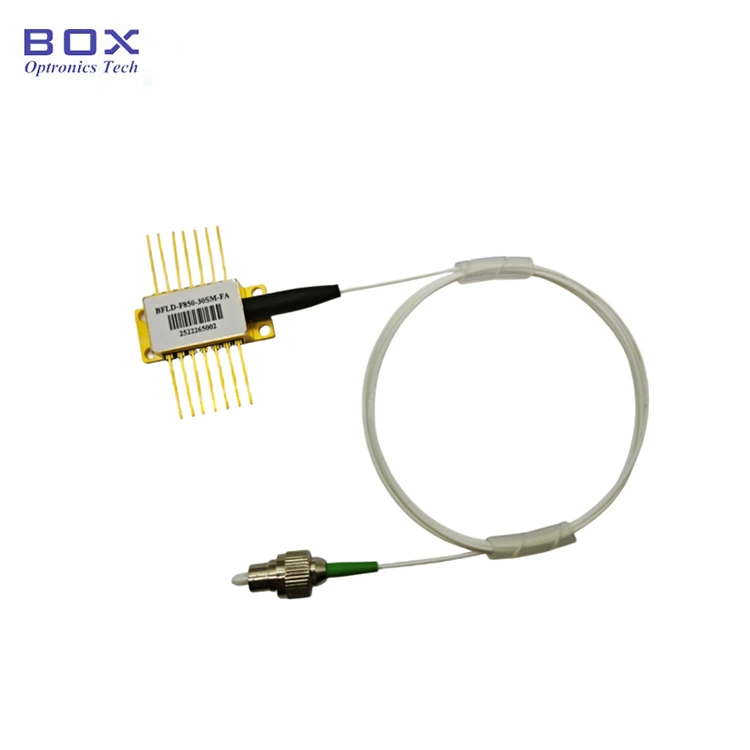

Представяне на продукта

Това е LAN-WDM 10mW оптично свързан лазер с индустриален стандартен 14-пинов пеперуден пакет, който интегрира вграден TEC, оптичен изолатор и термистор. Той разполага с до 10mW изходна мощност, +/-1nm толерантност към дължината на вълната и нисък прагов ток. Той е идеален за C/DWDM системи, оптични сензори и приложения за лазерни източници.

Продукт Спецификации

Характеристики на продукта

● Мултиквант добре (MQW) лазер с разпределена обратна връзка (DFB).

● SM влакно или косичка от PM влакна;

● 10mW изходна мощност;

● 14-пинов BTF пакет с TEC, оптичен изолатор, термистор и монитор PD.

Продуктови приложения

●

 C/DWDM системи;

● Лазерни източници

● CATV системи;

● Оптични сензори.

Продукт Подробности

● Номер на канала и дължина на вълната

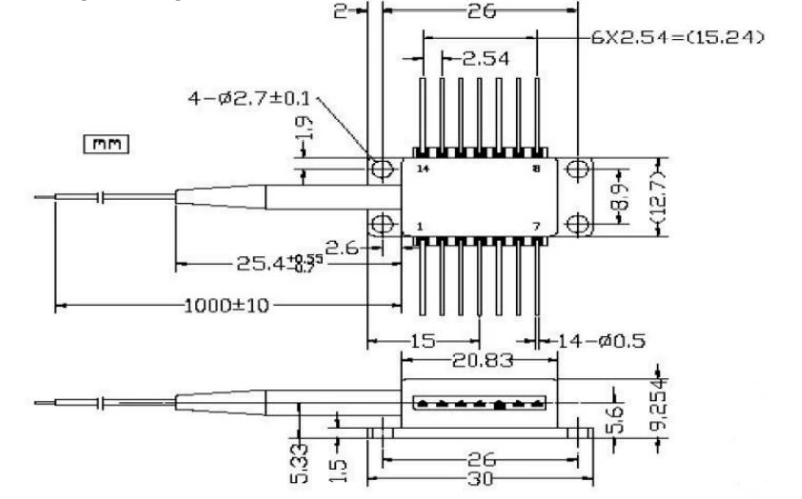

● Чертеж на опаковката (единица: mm):

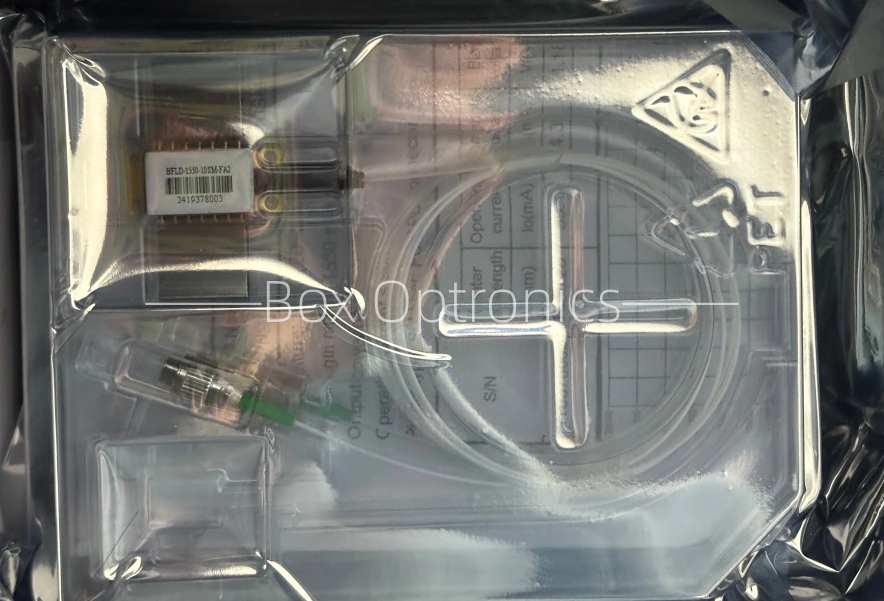

● Примерна опаковка

Поръчване информация

напр.: BFLD-LA13-10SM-FA

(Информация за поръчка: LAN-WDM 10mW оптично свързан лазер, 14-щифтова пеперуда пакет, 1310.50nm, 10mW изходна мощност, със SM влакно, FC/APC конектор, тип 1 pin-out).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Проверете стабилността на работната верига на продукта, за да предотвратите щети, причинени от импулсни токове.

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● При използване на уреда спазвайте стриктно работното напрежение и текущи диапазони, посочени в листа с данни. Ключови параметри - включително Ith (Прагов ток), Iop max (Максимален работен ток), Vop max (Максимум Работно напрежение) и λc (централна дължина на вълната)—трябва да се посочи конкретно в протокола от теста, предоставен по време на изпращането. Забележка: Операция над абсолютните максимални рейтинги може да причини трайна повреда на устройството.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
