CWDM 1270-1650nm DFB лазерен източник

Съдържание

1. Въвеждане на CWDM 1270-1650nm DFB лазерен източник с вградени задвижващи вериги

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

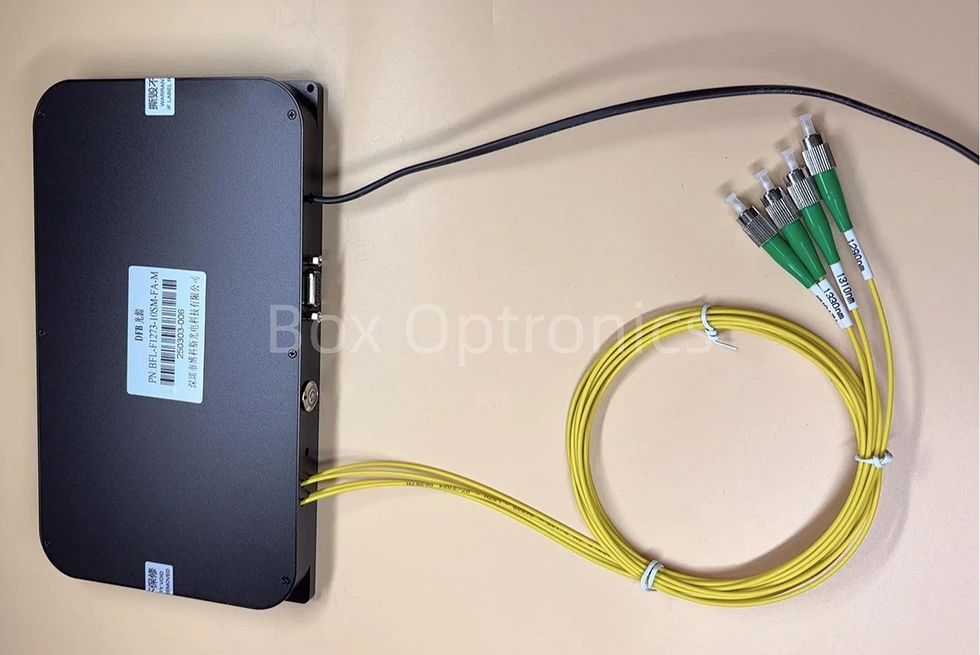

Това е CWDM 1270-1650nm DFB лазерен източник с Вградени задвижващи вериги, използващи DFB полупроводников лазерен чип, с изход мощност над 10mW, SM/PM влакно и отлична мощност и спектрална стабилност. то поддържа настолни и модулни конфигурации с комуникационен интерфейс или софтуер за наблюдение за системна интеграция. Подходящ за нелинейна оптика изследвания, фибролазерно изпомпване и оптични системи за тестване. Избягвайте честото включване/ отпушване на влакнести конектори, за да се предотврати натрупването на прах и челната повърхност щети.

Продукт Спецификации

Характеристики на продукта

● Мощност и спектрална стабилност;

● Изходна мощност регулируема 10~100%;

● Модул/настолен по избор, с наблюдение на комуникацията за лесно интеграция;

● Поддържа Персонализиране на SM/PM влакна, за да пасне на различни оптични системи.

Продуктови приложения

● Оптични предавателни системи;

● Фибролазерно изпомпване;

● Нелинейни оптични изследвания.

Подробности за продукта

● CWDM дължина на вълната 1270~1650nm, WL толеранс е +/-3nm.

(Налична е една дължина на вълната на всеки 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

* Поддържа персонализиран многоканален DFB лазерен източник

● Стандартни аксесоари

Стъпки на операцията

Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни, включително модул за лазерен източник, USB данни кабел, захранващ адаптер, протокол от тест и др.

Стъпка 2. Захранване: Свързан към DC импулсно захранване или регулирано захранване, което отговаря на тяхната мощност изисквания за доставка. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер доставен в съответствие с местните стандарти за напрежение.)

Стъпка 3. Свързване на изходно влакно: Отворете капачка за прах на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще се тестват след потвърждение, че няма замърсяване и щети.

Setp4. Свържете се с хост компютъра: Използвайте USB-RS485 DB9 кабел за данни за свързване на DFB лазерен източник и компютъра; компютърът първо трябва да инсталира специален драйвер за сериен порт, за да идентифицира USB-RS485 кабел за данни на сериен порт, в противен случай софтуерът на хост компютъра и модулът на светлинния източник не може да бъде правилно свързан и комуникиран. Моля попитайте Box Optronics за водача.

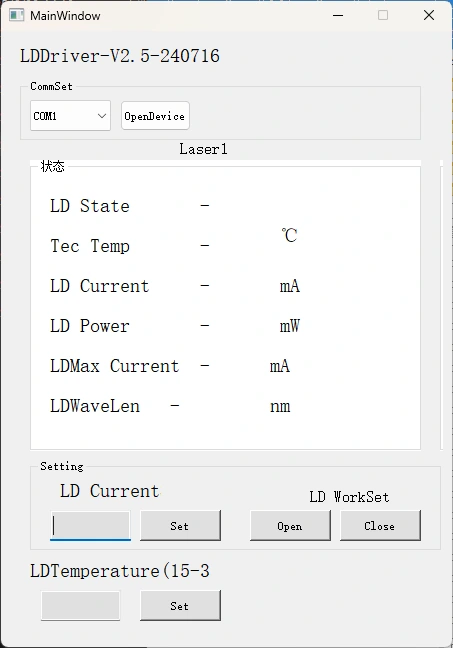

Стъпка 5. Софтуер за управление: Box Optronics предоставя серийна команда или компютърен софтуер за контролирайте LD тока и LD температурата на DFB лазерния източник. Изберете правилен порт, задайте тока и температурата, след което щракнете върху бутона за отваряне. (Към предотвратете повреда, увеличете бавно тока на задвижване при първоначална работа. недей незабавно приложете пълен ток.)

Стъпка 6. След употреба щракнете върху бутона за затваряне, изключете захранването и изключете влакнеста връзка.

Поръчване информация

напр.: BLD-1550-1HSM-FA-M

(Информация за поръчка: CWDM 1550nm DFB лазерен източник с вградено устройство Вериги, 100mW изходна мощност, с SMF-28e влакно, FC/APC конектор, модул пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● Избягвайте честото включване/изключване на влакнести конектори, за да предотвратите натрупване на прах и увреждане на челната повърхност.

● Почистете влакнестите конектори с кърпа без мъх и проверете с a детектор за края на влакното преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да се избегне изгаряне на края. Покрийте неизползваните конектори с капачки против прах.

● Съхранявайте оборудването на сухо място без влага.

● Когато използвате модула на лазерния източник за дълго време, не забравяйте вземете предвид разсейването на топлината и вентилацията на модула и поставете модул на радиатора.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
