1550nm 1W оптично свързан лазер

Съдържание

1. Представяне на 1550nm 1W оптичен куплиран лазер

2. Спецификации на продукта

3. Характеристики

4. Приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Ръководство за работа

10. Бележки за работа и поддръжка

11. Гарантиране на качеството и следпродажбено обслужване

Представяне на продукта-1550nm 1W оптично свързан лазер

1550nm 1W свързан с влакна лазер използва DFB зародишен лазер, комбиниран с оптичен модул с висока мощност, за да постигне лазерен изход с една дължина на вълната с висока мощност. Той се отличава с висока точност на дължината на вълната и висок коефициент на потискане на страничния режим. Опциите включват едномодово или поддържащо поляризация влакно; устройството предлага висока изходна мощност с регулируем ток, незабавно светлинно излъчване при включване и удобна за потребителя работа, което го прави идеален за лабораторна употреба от изследователи.

Спецификации на продукта-1550nm 1W оптично свързан лазер

Характеристики на продукта-1550nm 1W оптично свързан лазер

● DFB семена + архитектура на етапа на усилване с висока мощност, балансираща ширината на линията и мощността;

● Изключителна енергийна стабилност за дълготрайна непрекъсната работа;

● Опции за SM и PM влакна за гъвкава системна интеграция;

● Настолни и модулни пакети за лабораторна и OEM интеграция;

● 10%–100% непрекъснато регулиране на мощността.

Приложения на продукта - 1550nm 1W оптично свързан лазер

● Тестване и изследване на кохерентна оптична комуникация;

● Нелинейна оптика и генериране на суперконтинуум;

● източник на светлина предавател LiDAR;

● Изпомпване на влакнест усилвател и характеризиране на усилването.

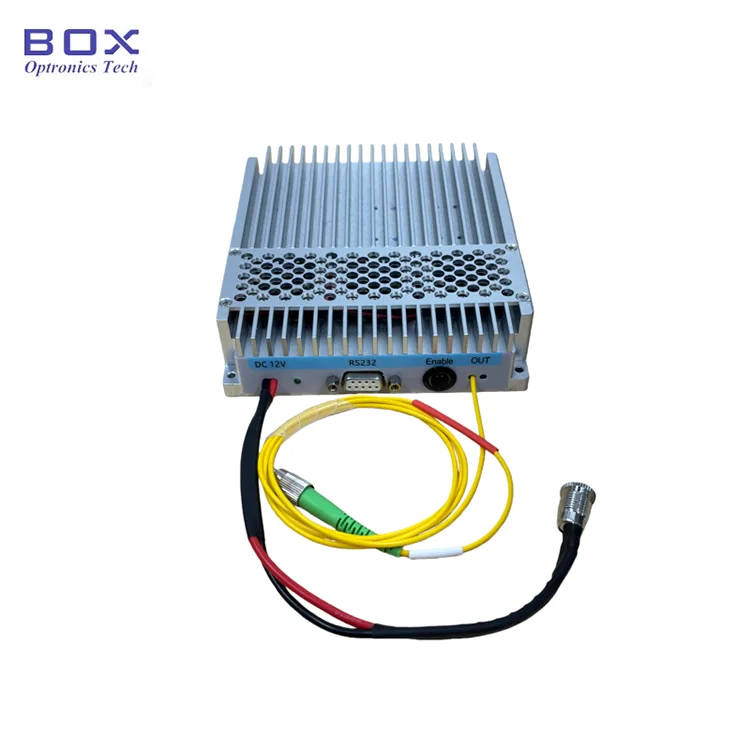

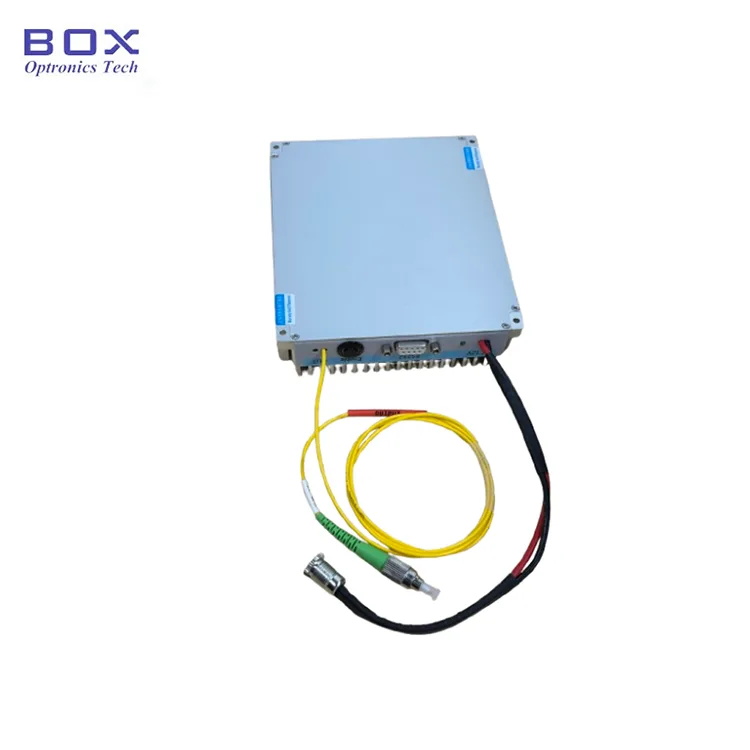

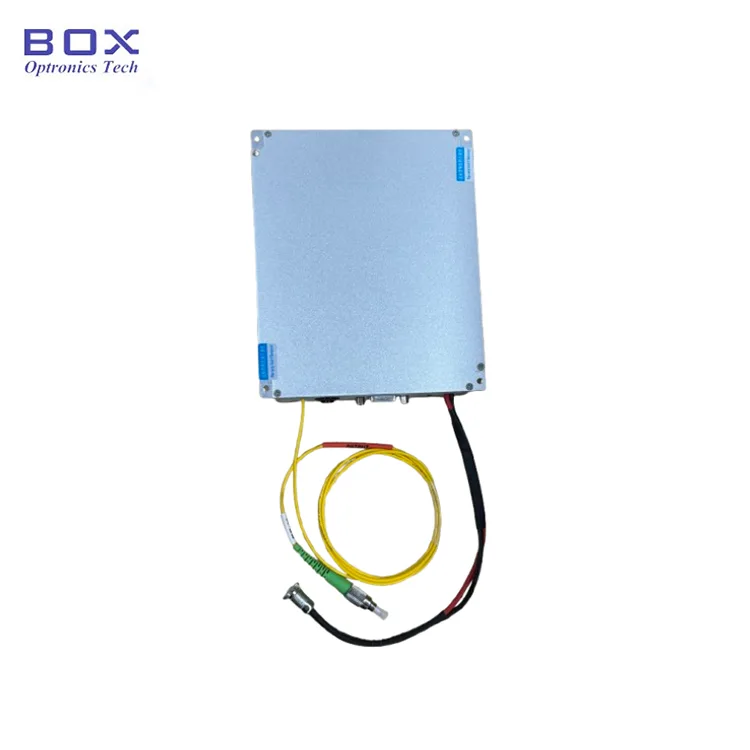

Подробности за продукта-1550nm 1W оптично свързан лазер

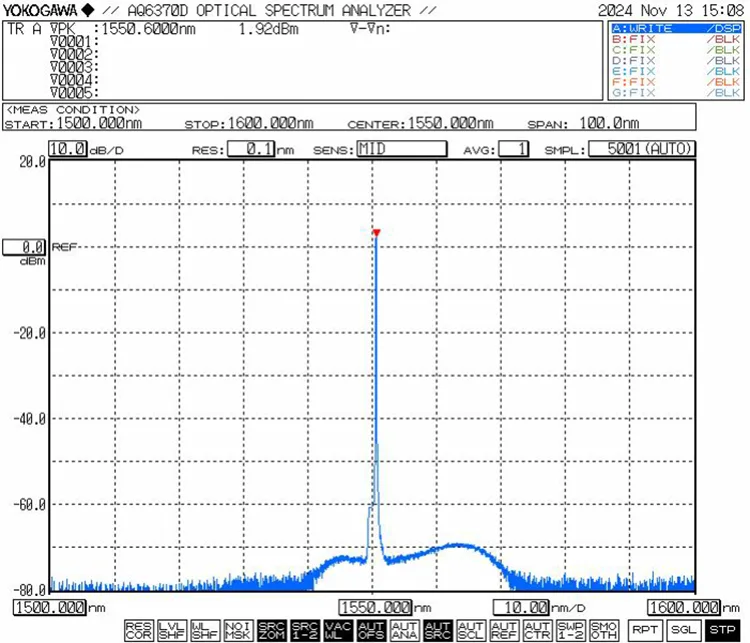

● Типична характеристична крива: λ= 1550 nm, широчина на линията ≤3MHz, Pavg= 20W

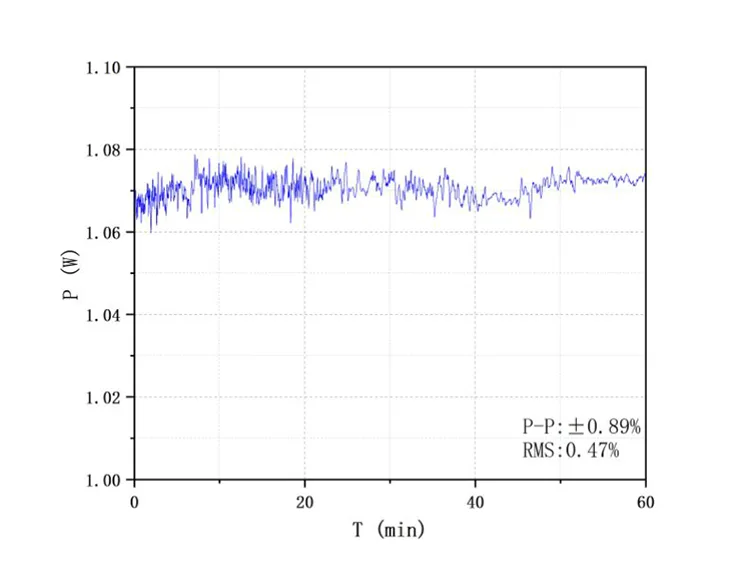

● Лазерна мощност и стабилност на мощността (тест за стабилност на мощността при 1 W)

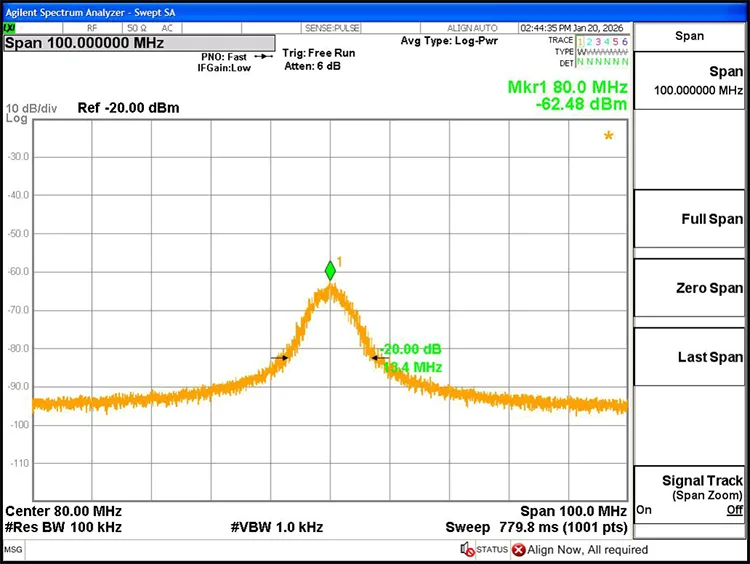

● Лазерна ширина на линията при 3dB: 0,67MHz

Информация за поръчка-1550nm 1W оптично свързан лазер

напр.: HFL-1550-30-PM-M31

(Информация за поръчка: 1550nm 1W оптично свързан лазер, 1W (30dBm) изходна мощност, PM1550 влакно, модулен пакет).

Лист с данни и тестов лист - 1550nm 1W оптичен куплиран лазер

Лист с данни

Тестов лист

Условия за оферта и плащане-1550nm 1W оптично свързан лазер

● Условия за оферта

(1) EXW

(2) DAP

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Стъпки на работа-1550nm 1W оптичен куплиран лазер

Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни.

● Стандартни аксесоари

Стъпка 2. Захранване: Портът за захранване използва стандартен интерфейс DC5.5×2.1mm. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. Захранващ кабел с U-образен конектор за свързване към превключващо захранване се предлага при заявка в момента на закупуване.

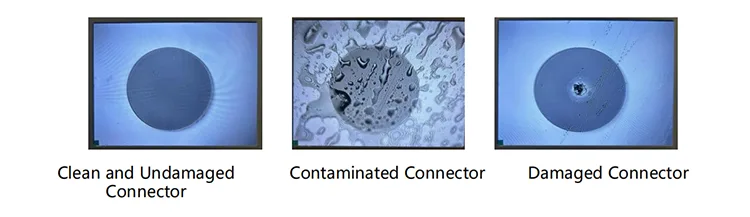

Стъпка 3. Свързване на изходно влакно: Отстранете прахозащитната капачка от влакнестия конектор, проверете крайната страна за замърсяване или повреда и се уверете в чистота, преди да свържете към други влакнести устройства или тестово оборудване. За модели с висока мощност се препоръчва снаждане чрез синтез.

Setp4. Свързване към хост компютъра: Използвайте включения USB-RS232 сериен кабел за данни, за да свържете модула към компютъра. Инсталирайте специалния сериен драйвер (предоставен от Box Optronics), за да активирате комуникацията. Без драйвера хост софтуерът не може да се свърже с модула.

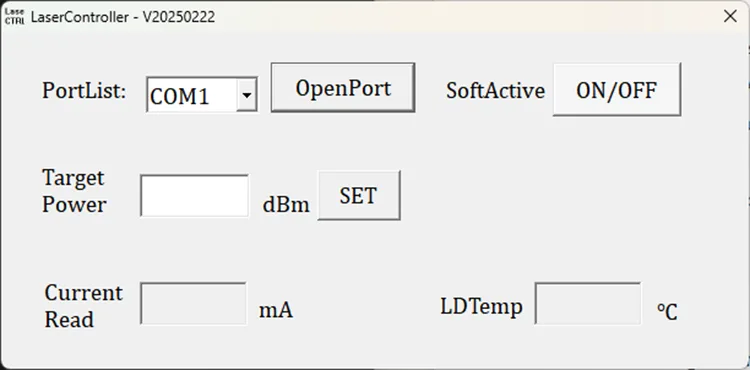

Стъпка 5. Контролен софтуер: Хост софтуерът позволява регулиране на изходната мощност и контролиране на лазерния изход чрез бутона "SoftActive" (вижте диаграмата на интерфейса по-долу). Софтуерът показва зададен ток на помпата, изходна мощност и статус на мониторинг на температурата

Стъпка 6. След употреба щракнете върху бутона за затваряне, изключете захранването и разкачете оптичната връзка.

Бележки за работа и поддръжка - 1550nm 1W оптичен куплиран лазер

● Избягвайте честото включване/изключване на влакнести конектори, за да предотвратите натрупване на прах и повреда на челната повърхност.

● Почистете влакнестите конектори с кърпа без власинки и проверете с детектор за края на влакната преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да избегнете изгаряне на края. Покрийте неизползваните конектори с капачки против прах.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; съхранявайте на сухо място.

● Когато използвате дългосрочно, поставете го върху радиатор.

Гарантиране на качеството и следпродажбено обслужване-1550nm 1W оптичен куплиран лазер

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Въпреки това Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
