1550.12nm DWDM DFB лазер

Общ преглед на продукта-1550.12nm DWDM DFB лазер

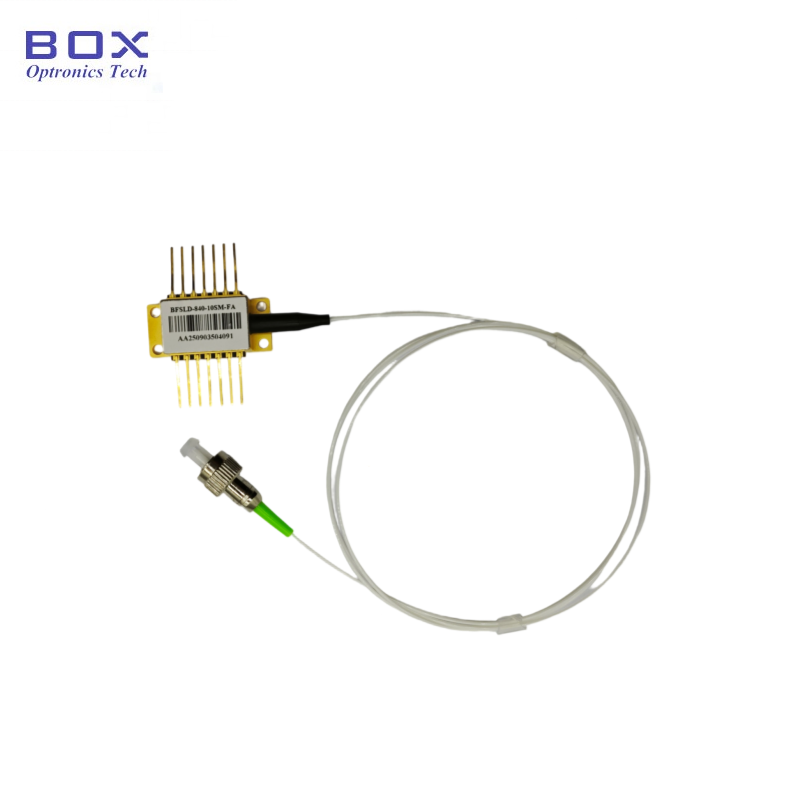

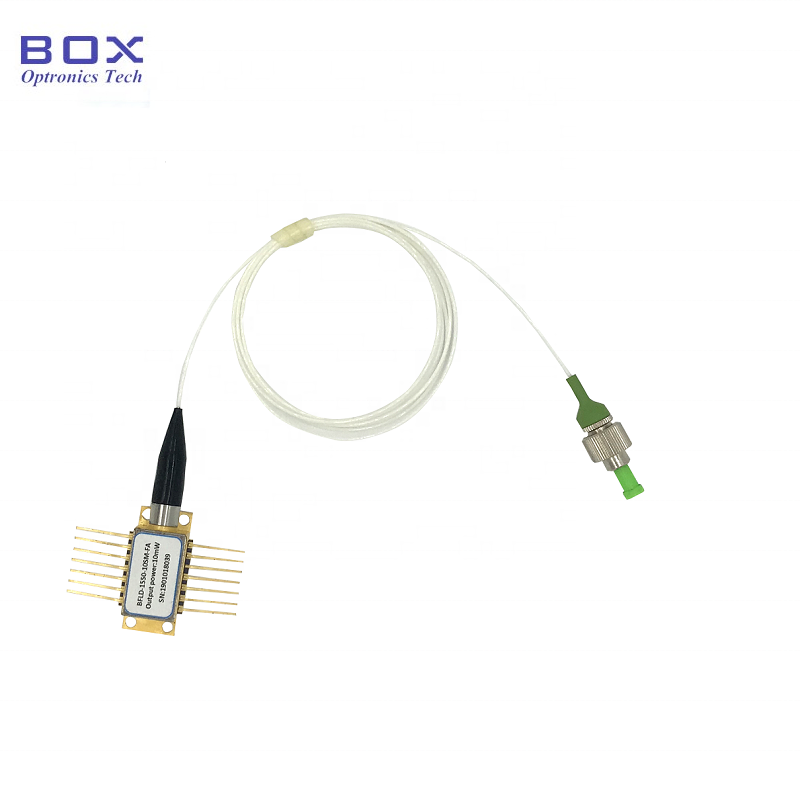

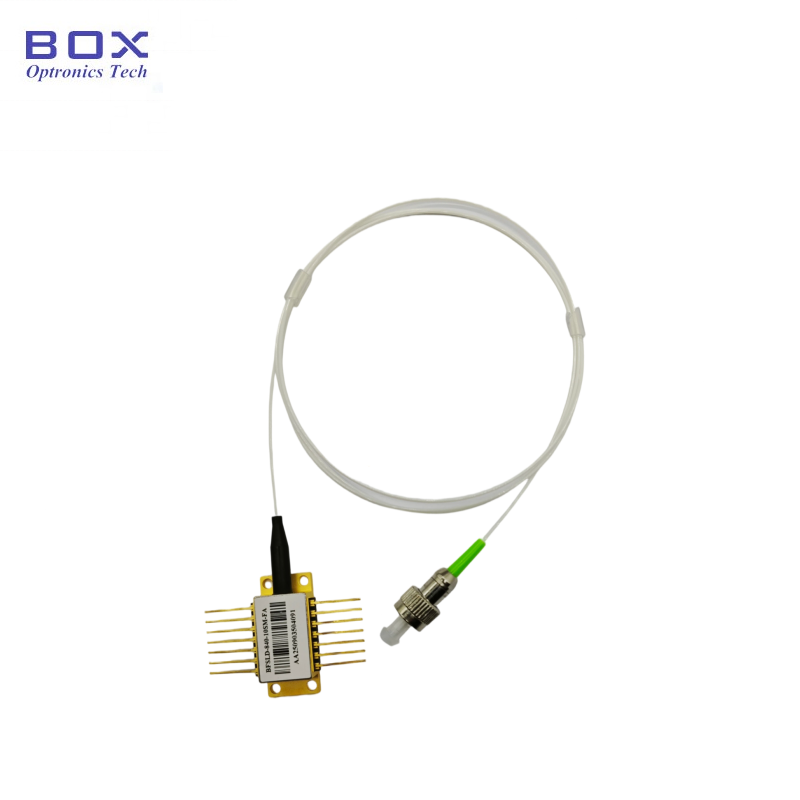

1550.12nm DWDM DFB лазер (модел BFLD-CH34-XXSM-FA, ITU Grid Channel 34) е 14-пинов опакован лазерен диод с разпределена обратна връзка с пеперуда, специално проектиран за аналогово CATV предаване и DWDM оптични комуникационни приложения. Работейки на стандартната дължина на вълната на мрежата на ITU от 1550,12 nm, това устройство доставя 10 mW или 20 mW оптична изходна мощност чрез едномодово или поддържащо поляризацията влакно с FC/APC конектор.

Поместен в херметичен 14-пинов пеперуден пакет с интегриран изолатор, термоелектрически охладител (TEC), 10kΩ термистор и мониторен фотодиод, лазерът осигурява стабилизиране на температурата и мощността в целия работен температурен диапазон от -40°C до +85°C. Предлагат се две конфигурации на разпределение (Тип 1 и Тип 2) за съвместимост с различни дизайни на системни платки.

Основни характеристики-1550.12nm DWDM DFB лазер

· Стандартна дължина на вълната на мрежата на ITU: 1550.12nm (канал 34), пълен диапазон CH18–CH64 по избор

· Висока оптична изходна мощност: 10mW или 20mW

· Усъвършенстван дизайн на аналогов чип, оптимизиран за CATV предаване

· Висок коефициент на потискане на страничния режим: SMSR ≥30dB

· Вграден оптичен изолатор: ≥30dB изолация при 25°C

· Висока оптична обратна загуба: ≥40dB

· Широка честотна лента на модулация: 2,5 GHz типично

· 14-пинов херметичен пеперуден пакет с вграден TEC и термистор

· Интегриран мониторен фотодиод за наблюдение на мощността

· Опции за влакна: SMF-28e едномодово или PMF-1550 влакно, поддържащо поляризация

· Стандартен FC/APC конектор, 1,0 m пигтейл (900 μm свободна тръба)

· Широк работен температурен диапазон: -40°C до +85°C

· Две конфигурации на pinout (Тип 1 / Тип 2) за гъвкавост на дизайна

Типични приложения-1550.12nm DWDM DFB лазер

· CATV мрежи за излъчване и системи за предаване на главни станции

· Мрежи с ограничени ресурси от оптични влакна (мултиплексиране по дължина на вълната)

· Хъб за кабелна телевизия и разпределително оборудване

· Оптични предавателни модули за аналогови RF-по влакна

· Уреди за тестване и измерване на оптични влакна

· Разпространение на сателитен и радиочестотен сигнал по влакна

· Изследвания и разработки в лаборатории за оптична комуникация

· OEM интеграция в CATV и телеком оборудване

Спецификации на продукта-1550.12nm DWDM DFB лазер

Абсолютни максимални оценки

Електрооптични характеристики (T = 25°C, IF = IOP)

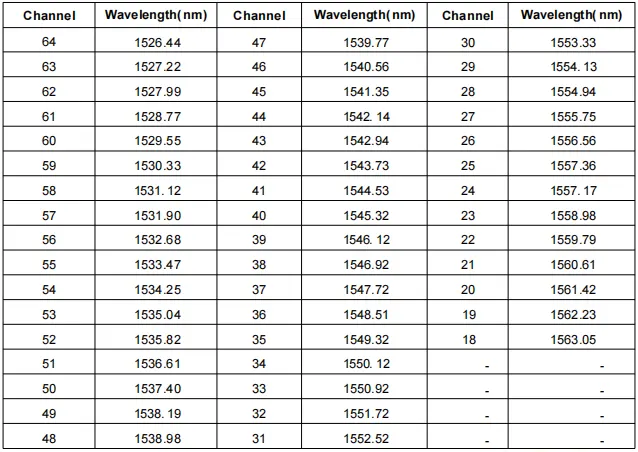

Референтна дължина на вълната на мрежата на ITU (избрани канали)

Забележка: Пълните канали на мрежата на ITU CH18–CH64 (1526,44nm–1563,05nm) се предлагат при поискване.

Спецификации на оптични влакна-1550.12nm DWDM DFB лазер

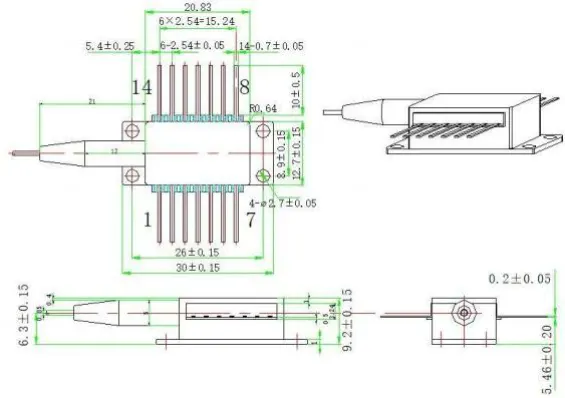

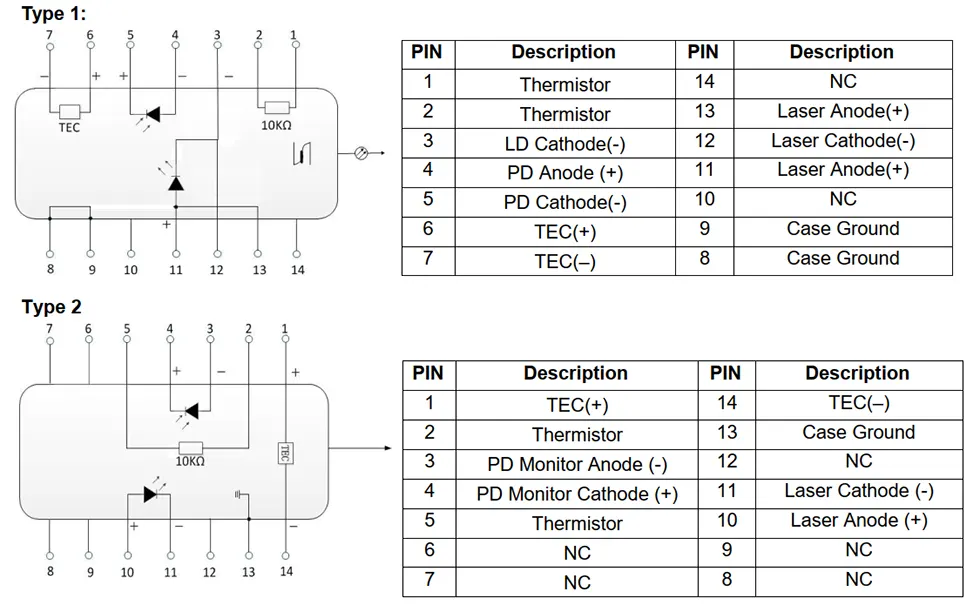

Опаковка и Дефиниция на ПИН-1550.12nm DWDM DFB лазер

Информация за поръчка-1550.12nm DWDM DFB лазер

Образцова номенклатура

BFLD - XXXX - XX - XX - XX (-X)

Пример: BFLD-CH34-10SM-FA

Защо да изберете DWDM DFB лазери на Box Optronics?

· Доказана DFB лазерна чипова технология с аналогово оптимизиран дизайн за CATV приложения

· 100% функционално тестване и скрининг на изгаряне преди изпращане

· Пълна поддръжка на дължина на вълната на мрежата на ITU (CH18–CH64) с тесен толеранс на дължината на вълната

· Конкурентни цени с директна фабрична доставка

· Гъвкави количества за поръчки — поддръжка както за прототипи за научноизследователска и развойна дейност, така и за масово производство

· Опции за персонализиране за дължина на вълната, мощност, тип влакно, конектор и конфигурация на щифта

· Дългосрочна стабилност на доставките за внедряване на CATV мрежа и производствени програми

· Херметична опаковка тип пеперуда с интегриран TEC за надеждна работа при широки температури

· Международна доставка чрез DHL/UPS/FedEx с пълно проследяване

Често задавани въпроси (FAQ)

Въпрос: Каква е разликата между този DWDM DFB лазер и стандартния DFB лазер?

О: Този ITU-grid DFB лазер съчетава прецизен контрол на дължината на вълната с аналогова CATV оптимизирана производителност. Той разполага с оптимизиран дизайн на лазерен чип за високо съотношение носеща към шум (CNR), ниско изкривяване (CSO/CTB) и стабилен оптичен изход.

В сравнение със стандартните DFB лазери, предназначени главно за цифрова оптична комуникация, CATV DFB лазерите са специално оптимизирани за приложения с аналогова модулация, където линейността и шумът са критични.

Въпрос: Какви дължини на вълните на мрежата на ITU са налични?

О: Ние предлагаме дължини на вълните на мрежата на ITU-T от CH18 (1563.05nm) до CH64 (1526.44nm), покриващи често използвани DWDM канали в C-лента. Налични са персонализирани дължини на вълните според специфичните системни изисквания.

Въпрос: Каква е разликата между опциите за SMF и PMF влакна?

О: SMF-28e е стандартно едномодово влакно, подходящо за повечето CATV и общи приложения за оптична комуникация, където поляризацията не е критична. PMF-1550 е поляризационно поддържащо влакно, предназначено за поляризационно-чувствителни системи. За PM влакно бавната ос е подравнена към ключа на съединителя. Изберете въз основа на изискванията за поляризация на вашата система.

Въпрос: Защо вграденият изолатор е важен за CATV приложения?

О: Оптичната обратна връзка, причинена от отражения на влакна или оптични компоненти, може да доведе до шум, нестабилност на дължината на вълната и влошаване на сигнала в аналоговите предавателни системи. Вграденият оптичен изолатор потиска оптичната обратна връзка, осигурявайки стабилна изходна мощност, нисък шум и надеждна производителност на CATV предаване.

В: Какво е минималното количество за поръчка (MOQ)?

A: MOQ е 1 бр. Поддържаме гъвкави количества за поръчки. Стандартните модели могат да бъдат доставени в малки количества за научноизследователска и развойна дейност и създаване на прототипи, както и в по-големи количества за внедряване и производство на CATV мрежа. Свържете се с нашия екип по продажбите за конкретна цена за необходимото от вас количество.

Въпрос: Мога ли да получа персонализирана конфигурация на дължина на вълната, мощност или конектор?

О: Да, предлагаме изчерпателни опции за персонализиране, включително всяка дължина на вълната на мрежата на ITU (CH18–CH64), персонализирани нива на изходна мощност в рамките на 6–20mW, алтернативни типове и дължини на влакна, различни типове конектори (FC/APC, SC/APC, LC и т.н.) и персонализирани конфигурации на щифтове (Тип 1 или Тип 2). Свържете се с нас с вашите специфични изисквания и нашият инженерен екип ще прегледа осъществимостта и ще предостави оферта.

Лист с данни и тестов лист

Лист с данни

Тестов лист

Време за изпълнение

· Стандартни бройки (модели в наличност): 3~5 работни дни

· Стандартно производство: 2~3 седмици

· Масови поръчки: Моля, свържете се с нас за производствен график

· Поръчки по поръчка: 3~4 седмици

· Международна доставка: ~5 работни дни (DHL/UPS/FedEx Express)

Бележки за работа и работа

· Лазерните диоди са чувствителни към електростатичен разряд (ESD) устройства — винаги използвайте подходяща ESD защита при работа

· Избягвайте да докосвате края на влакното и оптичните компоненти с голи пръсти, за да предотвратите замърсяване

· Съхранявайте неизползваните устройства в ESD-безопасни опаковки при препоръчителната температура на съхранение (-40°C до +85°C)

· Не превишавайте абсолютните максимални рейтинги, посочени в листа с данни

· Винаги използвайте лазерен диоден драйвер с ограничение на тока и защита от пренапрежение

· Активирайте температурната стабилизация на TEC, преди да приложите ток на лазерно задвижване за оптимална производителност и надеждност

· Избягвайте прекомерното огъване на влакнеста опашка, за да предотвратите повреда на влакното

· Почистете влакнестите конектори с подходящи инструменти за почистване преди свързване, за да предотвратите повреда и загуба на вмъкване

· Работата на лазера над номиналния ток или външния температурен диапазон може да намали живота му и да причини трайна повреда
