1060nm 1064nm SLD източник на светлина

Съдържание

1. Представяне на 1060nm 1064nm SLD източник на светлина

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Стандартни аксесоари

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за работа и поддръжка

12. Гарантиране на качеството и следпродажбено обслужване

Представяне на продукта

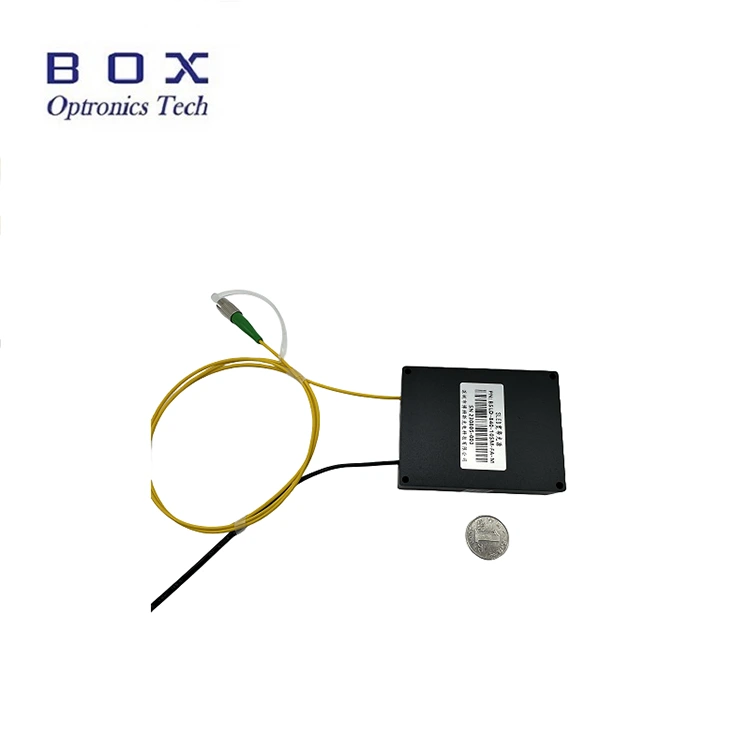

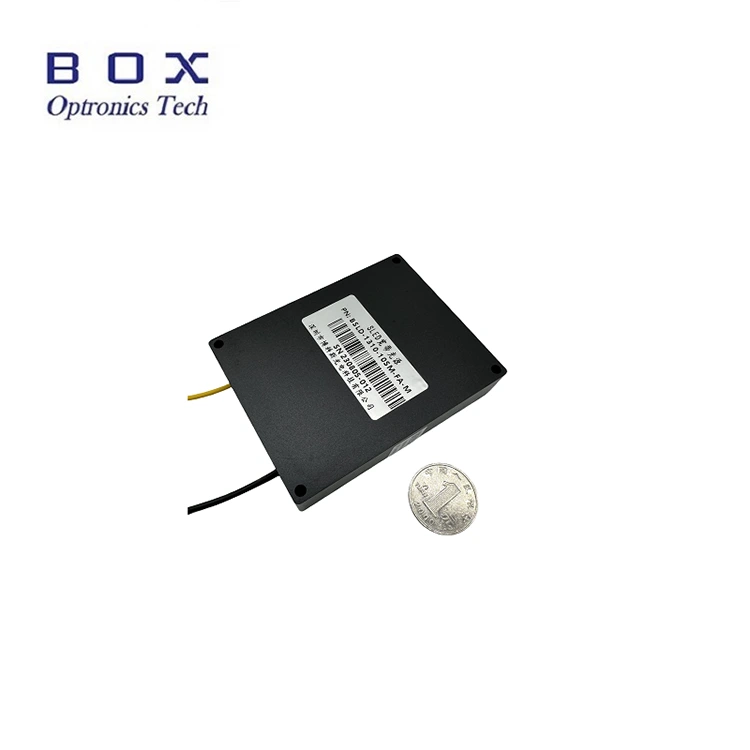

Това е 1060nm 1064nm SLD светлинен източник, използващ суперлуминесцентна диодна технология, с изходна мощност 5mW и 15mW по избор, -3dB честотна лента над 15nm, плосък спектър, ниска пулсация и отлична дългосрочна стабилност. Той поддържа настолни и модулни конфигурации с RS485 комуникационен интерфейс и софтуер за наблюдение за системна интеграция. Подходящ за сензор за влакна и медицински изображения. Моля, използвайте с номинално напрежение, контролирайте температурата и влажността, осигурете добро разсейване на топлината, избягвайте претоварване на изхода и замърсяване.

Спецификации на продукта

Характеристики на продукта

● Ниска спектрална пулсация;

● Плосък спектър;

● DB9 Female (RS485) комуникации за лесна интеграция.

Продуктови приложения

● Сензор на оптични влакна;

● Медицинска образна диагностика;

● Оптичен жироскоп (FOG).

Подробности за продукта

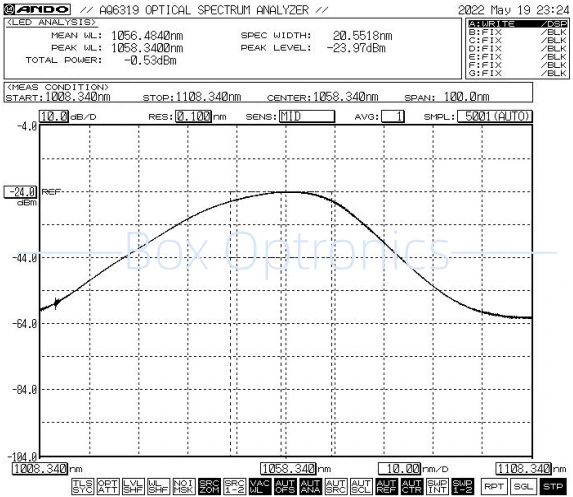

● Типичен спектър: -3dB Ширина на честотната лента Мин.15nm / Тип.20nm

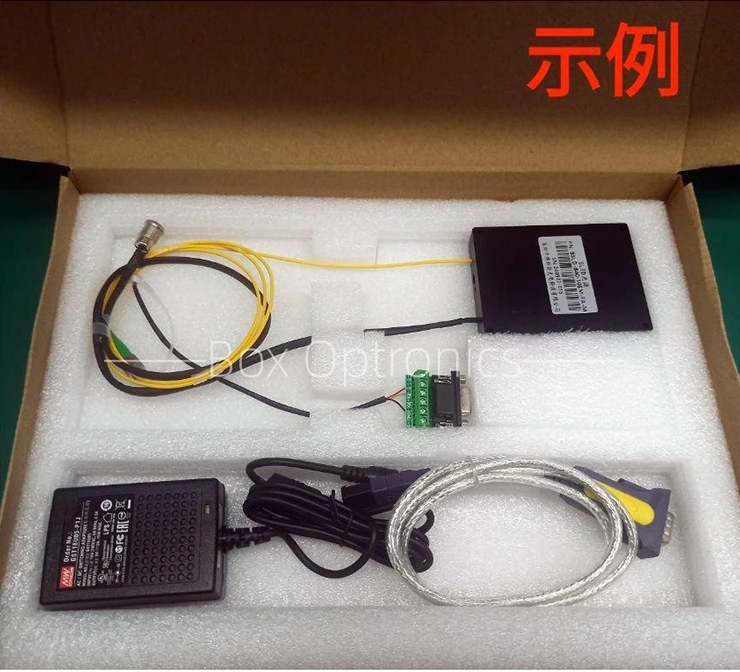

● Стандартни аксесоари

Стъпки на операцията

Стъпка 1.Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни, включително SLED модул за светлинен източник, USB кабел за данни, кабел за зелен порт, захранващ адаптер, протокол от тест и др.

Стъпка 2.Захранване: Свързано към DC импулсно захранване или регулирано захранване, което отговаря на техните изисквания за захранване. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер, доставен според местните стандарти за напрежение.)

Стъпка 3.Свързване на изходно влакно: Отворете прахозащитната капачка на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще бъдат тествани, след като потвърдите, че няма замърсяване и повреда.

Setp4.Свързване към хост компютъра: Използвайте кабела за зелен порт и кабела за данни USB-RS485 DB9, за да свържете 1060nm 1064nm SLD източник на светлина и компютъра; компютърът трябва първо да инсталира специален драйвер за сериен порт, за да идентифицира кабела за данни на USB-RS485 сериен порт, в противен случай софтуерът на хост компютъра и модулът на източника на светлина не могат да бъдат правилно свързани и комуникирани. Моля, попитайте Box Optronics за драйвера.

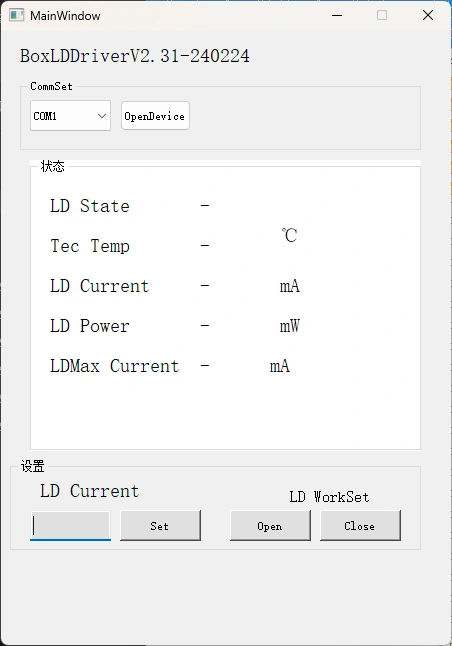

Стъпка 5.Контролен софтуер: Box Optronics предоставя серийна команда или компютърен софтуер за контрол на LD тока и LD температурата на 1060nm 1064nm SLD източник на светлина. Изберете правилния порт, задайте тока и температурата, след което щракнете върху бутона за отваряне. (За да предотвратите повреда, увеличавайте бавно тока на задвижването при първоначална работа. Не прилагайте пълен ток веднага.)

Стъпка 6.След употреба щракнете върху бутона за затваряне, изключете захранването и разкачете оптичната връзка.

Информация за поръчка

напр.: BSLD-1060-5SM-FA-M

(Информация за поръчка: 1060nm 1064nm SLD източник на светлина, 5mW изходна мощност, със SM Hi1060 влакно, FC/APC конектор, модулен пакет).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за експлоатация и поддръжка

● Не се препоръчва често поставяне или премахване на оптичните конектори както от входния, така и от изходния край, за да се предотврати замърсяване с прах—което може да доведе до увеличени загуби при вмъкване—или изгаряне на челните повърхности на оптичния конектор.

● Почистете влакнестите конектори с кърпа без мъх и проверете с детектор за края на влакната преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да избегнете изгаряне на края. Оптичните конектори трябва да бъдат покрити с прахови капачки.

● Ако изходното влакно трябва да бъде свързано с друго влакно, препоръчително е да използвате фузионен сплайсър.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; съхранявайте на сухо място.

Гарантиране на качеството и следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
