840nm 20mW SLED широколентов източник на светлина

Съдържание

1. Представяне на 840nm 20mW SLED широколентов източник на светлина

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Стандартни аксесоари

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за работа и поддръжка

12. Гарантиране на качеството и следпродажбено обслужване

Представяне на продукта

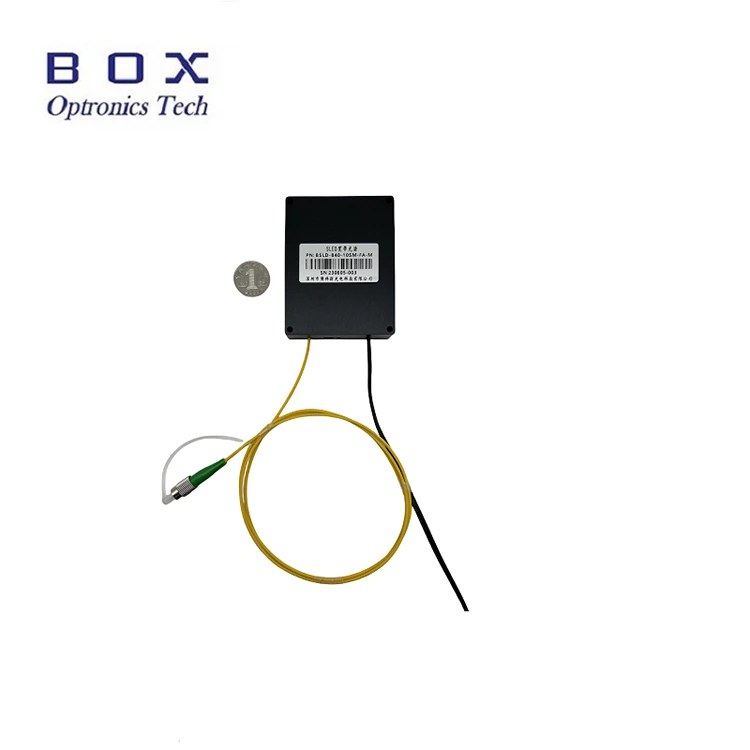

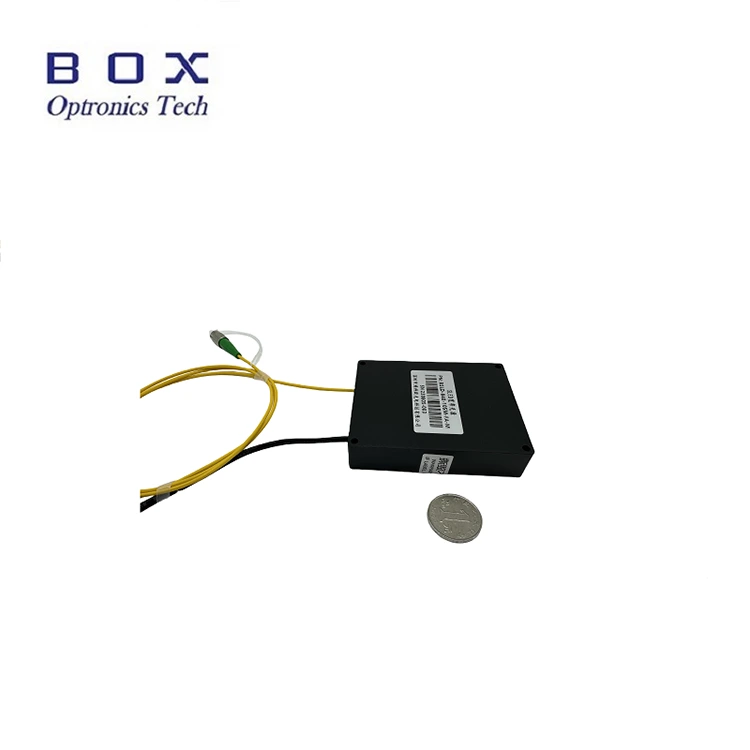

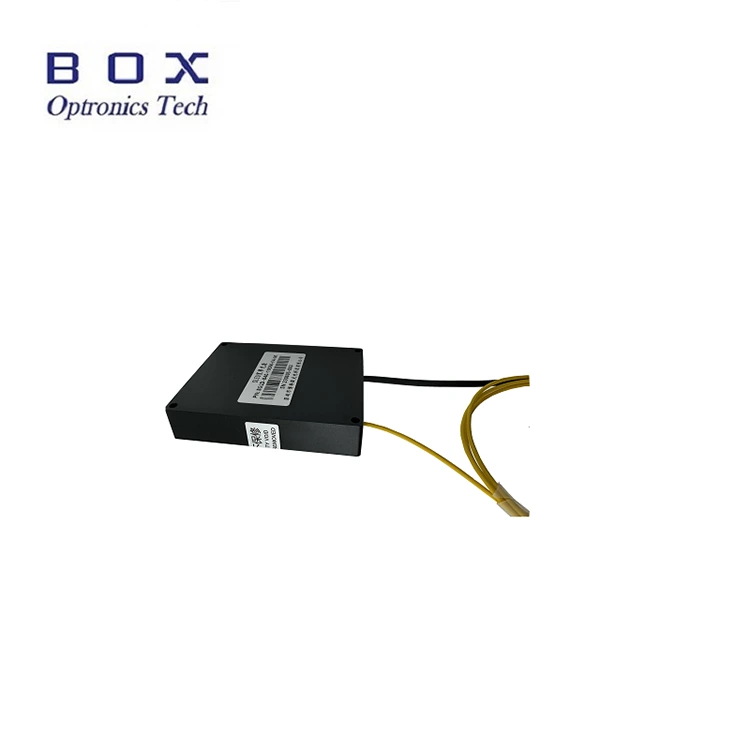

Това е 840nm 20mW SLED широколентов светлинен източник, използващ суперлуминесцентна диодна технология, с изходна мощност над 20mW, -3dB честотна лента над 45nm, плосък спектър, ниска пулсация и отлична дългосрочна стабилност. Той поддържа настолни и модулни конфигурации с комуникационен интерфейс и софтуер за наблюдение за индустриална и медицинска интеграция. Подходящ за промишлени OCT, оптични сензори и медицински изображения. Моля, използвайте с номинално напрежение, контролирайте температурата и влажността, осигурете добро разсейване на топлината, избягвайте претоварване на изхода и замърсяване.

Спецификации на продукта

Характеристики на продукта

● Ниска спектрална пулсация;

● 20mW Висока изходна мощност;

● Двойни конфигурации модул/настолен с комуникационен мониторинг за лесна интеграция;

● Поддържа персонализиране на SM/PM влакна, за да пасне на различни оптични системи.

Продуктови приложения

● Индустриален OCT;

● Офталмологичен ОСТ;

● Калибриране на оптично устройство и системи за тестване на пасивни компоненти.

Подробности за продукта

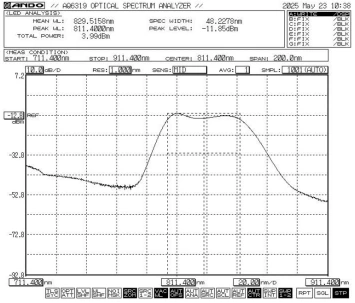

● Типичен спектър: -3dB Ширина на честотната лента Мин.45 / Тип.48

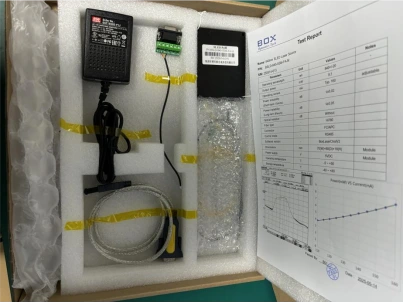

● Стандартни аксесоари

Стъпки на операцията

Стъпка 1.Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни, включително SLED модул за светлинен източник, USB кабел за данни, кабел за зелен порт, захранващ адаптер, протокол от тест и др.

Стъпка 2.Захранване: Свързано към DC импулсно захранване или регулирано захранване, което отговаря на техните изисквания за захранване. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер, доставен според местните стандарти за напрежение.)

Стъпка 3.Свързване на изходно влакно: Отворете прахозащитната капачка на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще бъдат тествани, след като потвърдите, че няма замърсяване и повреда.

Setp4.Свързване към хост компютъра: Използвайте кабела за зелен порт и кабела за данни USB-RS485 DB9, за да свържете широколентовия светлинен източник 840nm 20mW SLED и компютъра; компютърът трябва първо да инсталира специален драйвер за сериен порт, за да идентифицира кабела за данни на USB-RS485 сериен порт, в противен случай софтуерът на хост компютъра и модулът на източника на светлина не могат да бъдат правилно свързани и комуникирани. Моля, попитайте Box Optronics за драйвера.

Стъпка 5.Контролен софтуер: Box Optronics предоставя серийна команда или компютърен софтуер за контрол на LD тока и LD температурата на 840nm 20mW SLED широколентов светлинен източник. Изберете правилния порт, задайте тока и температурата, след което щракнете върху бутона за отваряне. (За да предотвратите повреда, увеличавайте бавно тока на задвижването при първоначална работа. Не прилагайте пълен ток веднага.)

Стъпка 6.След употреба щракнете върху бутона за затваряне, изключете захранването и разкачете оптичната връзка.

Информация за поръчка

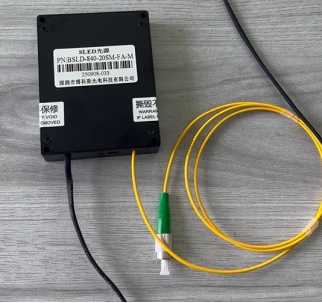

напр.: BSLD-840-205SM-FA-M

(Информация за поръчка: 840nm 20mW SLED широколентов източник на светлина, -3dB честотна лента около 50nnm, със SM CS 780 влакно, модулен пакет).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за експлоатация и поддръжка

● Избягвайте честото включване/изключване на влакнести конектори, за да предотвратите натрупване на прах и повреда на челната повърхност.

● Почистете влакнестите конектори с кърпа без мъх и проверете с детектор за края на влакната преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да избегнете изгаряне на края. Покрийте неизползваните конектори с капачки против прах.

● Съхранявайте оборудването на сухо място без влага.

Гарантиране на качеството и следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
