1550nm SLD широколентов светлинен източник микромодул

Съдържание

1. Представяне на 1550nm SLD широколентов източник на светлина микромодул

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за работа и поддръжка

12. Гарантиране на качеството и следпродажбено обслужване

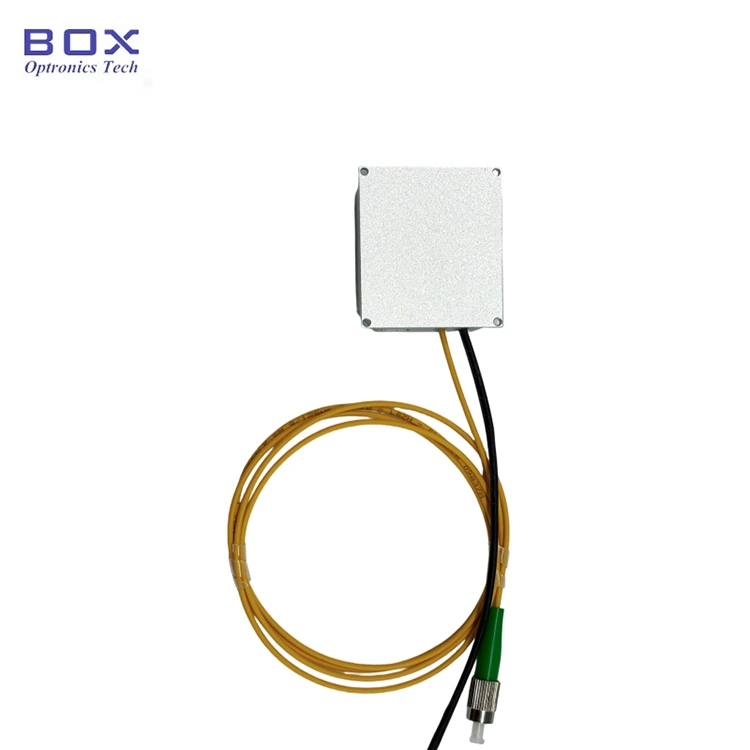

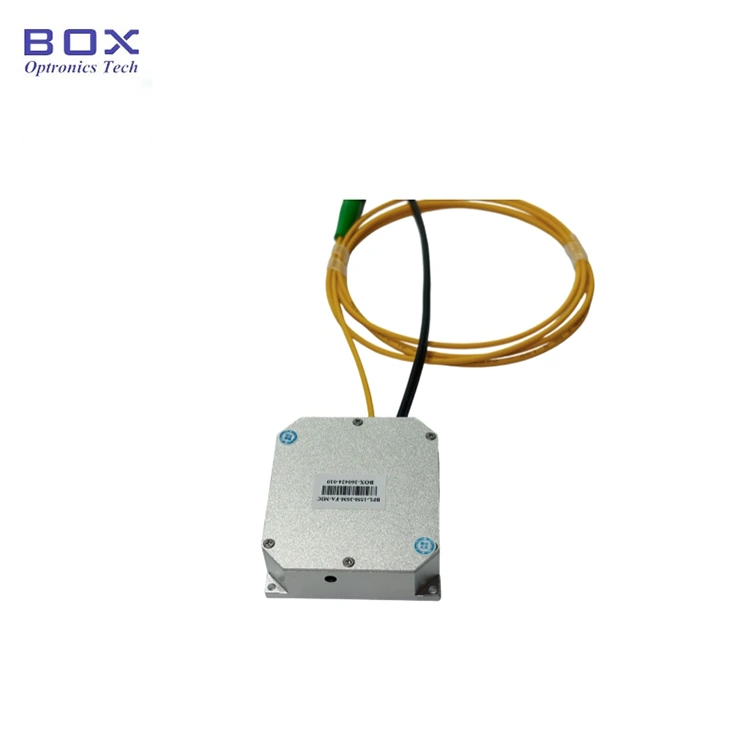

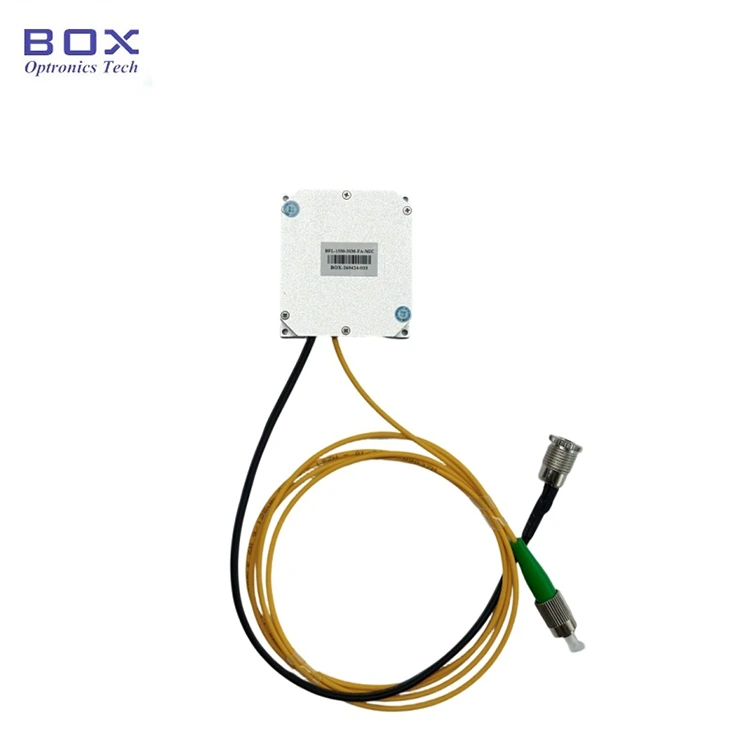

Представяне на продукта-1550nm SLD широколентов светлинен източник микромодул

Това е 1550nm SLD широколентов светлинен източник микромодул, използващ суперлуминесцентна диодна технология, с изходна мощност 3mW и 10mW по избор, -3dB честотна лента над 30nm, плосък спектър, ниска пулсация и отлична дългосрочна стабилност. Предлагат се SM влакна и PM влакна. Той поддържа RS485 комуникационен интерфейс и софтуер за наблюдение за системна интеграция. Компактният размер е само 46,6x51,6x15 мм.

Спецификации на продукта-1550nm SLD широколентов светлинен източник микромодул

Характеристики на продукта-1550nm SLD широколентов светлинен източник микромодул

● Малък размер; л

● Широк спектър;

● Ниска спектрална пулсация;

● DB9 Female (RS485) комуникации за лесна интеграция.

Продуктови приложения-1550nm SLD широколентов светлинен източник микромодул

● Оптична кохерентна томография (ОСТ);

● Медицинска образна диагностика;

● Фиброоптичен жироскоп (FOG).

Подробности за продукта-1550nm SLD широколентов светлинен източник микромодул

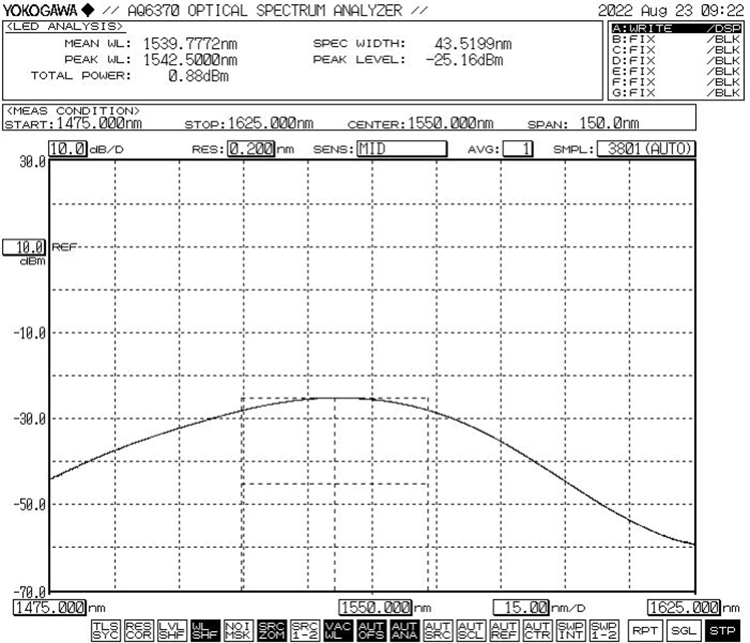

● Типичен спектър: -3dB Ширина на честотната лента Мин.30nm

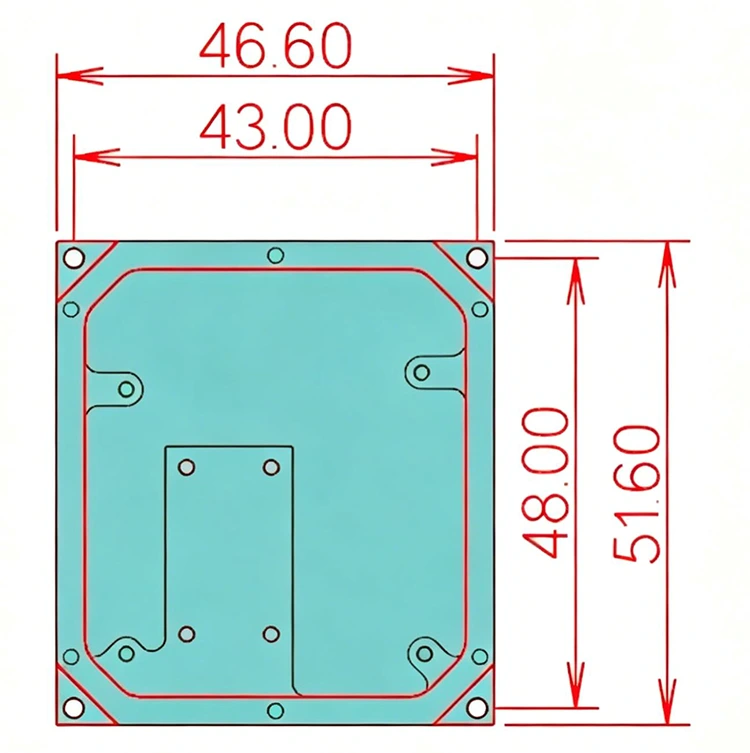

● Размер (mm): 46,6 (Ш) × 51,6 (Д) × 15 (В)

Стъпки на работа-1550nm SLD широколентов светлинен източник микромодул

Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни.

Стъпка 2. Захранване: Свързано към DC импулсно захранване или регулирано захранване, което отговаря на техните изисквания за захранване. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер, доставен според местните стандарти за напрежение.)

Стъпка 3. Свързване на изходно влакно: Отворете прахозащитната капачка на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще бъдат тествани, след като потвърдите, че няма замърсяване и повреда.

Setp4. Свързване към хост компютъра: Използвайте кабела за зелен порт и кабела за данни USB-RS485 DB9, за да свържете 1550nm SLD широколентов микромодул на светлинен източник и компютъра; компютърът трябва първо да инсталира специален драйвер за сериен порт, за да идентифицира кабела за данни на USB-RS485 сериен порт, в противен случай софтуерът на хост компютъра и модулът на източника на светлина не могат да бъдат правилно свързани и комуникирани. Моля, попитайте Box Optronics за драйвера.

Стъпка 5. Контролен софтуер: Box Optronics предоставя серийна команда или компютърен софтуер за контрол на LD тока и LD температурата на 1550nm SLD широколентов източник на светлина микромодул. Изберете правилния порт, задайте тока и температурата, след което щракнете върху бутона за отваряне. (За да предотвратите повреда, увеличавайте бавно тока на задвижването при първоначална работа. Не прилагайте пълен ток веднага.)

Стъпка 6. След употреба щракнете върху бутона за затваряне, изключете захранването и разкачете оптичната връзка.

Информация за поръчка-1550nm SLD широколентов светлинен източник микромодул

напр.: BSLD-1550-10SM-FA-MIC

(Информация за поръчка: 1550nm SLD широколентов светлинен източник микромодул, 10mW изходна мощност, с SMF-28e влакно, FC/APC конектор).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист-1550nm SLD широколентов източник на светлина микромодул

Лист с данни

Условия за оферта и плащане-1550nm SLD широколентов светлинен източник микро-модул

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение-1550nm SLD широколентов източник на светлина микромодул

Изработка: 10-15 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международна логистика: 3-5 работни дни.

Бележки за експлоатация и поддръжка-1550nm SLD широколентов източник на светлина микромодул

● Почистете влакнестите конектори с кърпа без мъх и проверете с детектор за края на влакната преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да избегнете изгаряне на края. Оптичните конектори трябва да бъдат покрити с прахови капачки.

● Ако изходното влакно трябва да се свърже с друго влакно, препоръчително е да използвате фузионен сплайсър.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; съхранявайте на сухо място.

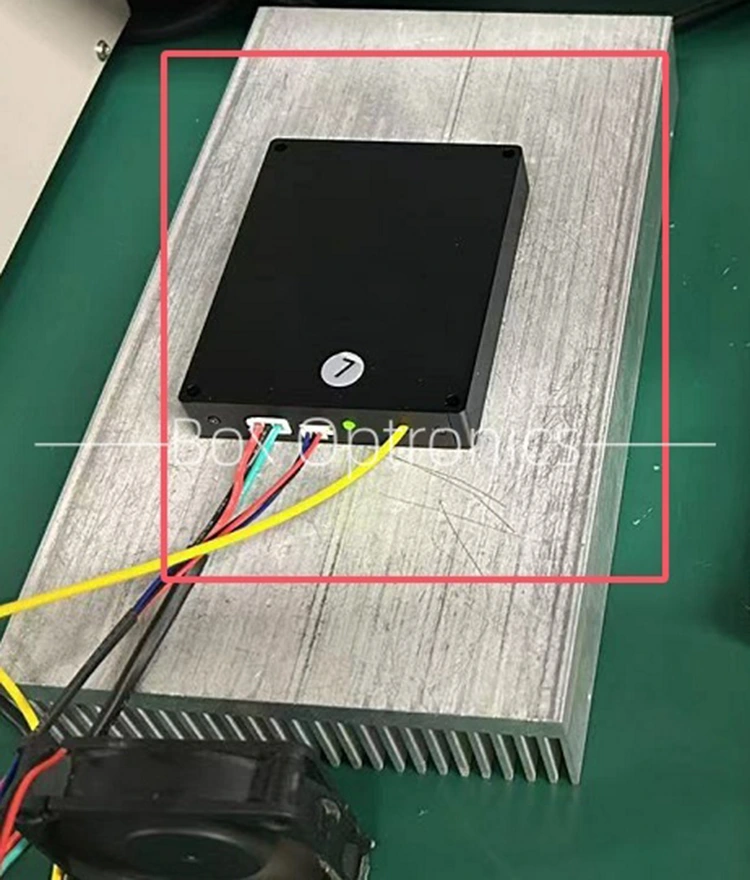

● Когато използвате дългосрочно, поставете го върху радиатор.

Гарантиране на качеството и следпродажбено обслужване-1550nm SLD широколентов източник на светлина микромодул

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
