840nm 10mW 35nm BW SLD диод

Съдържание

1. Представяне на 840nm 10mW 35nm BW SLD диод

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Пример за опаковка

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и следпродажбено обслужване

Представяне на продукта

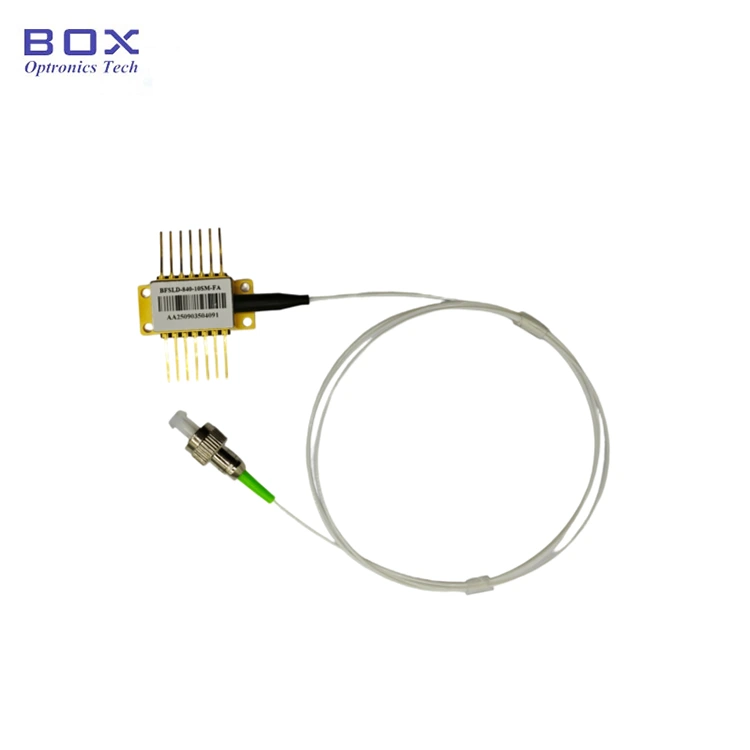

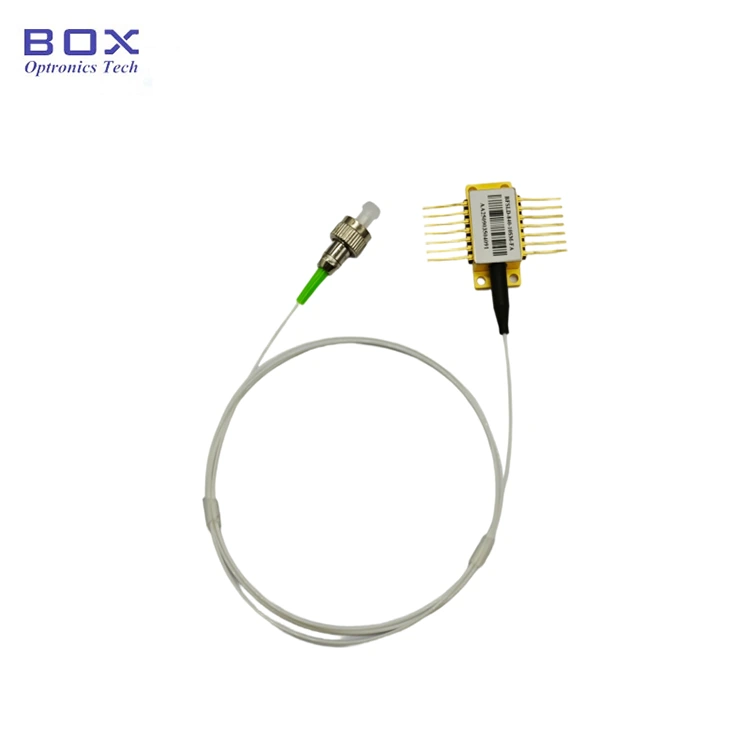

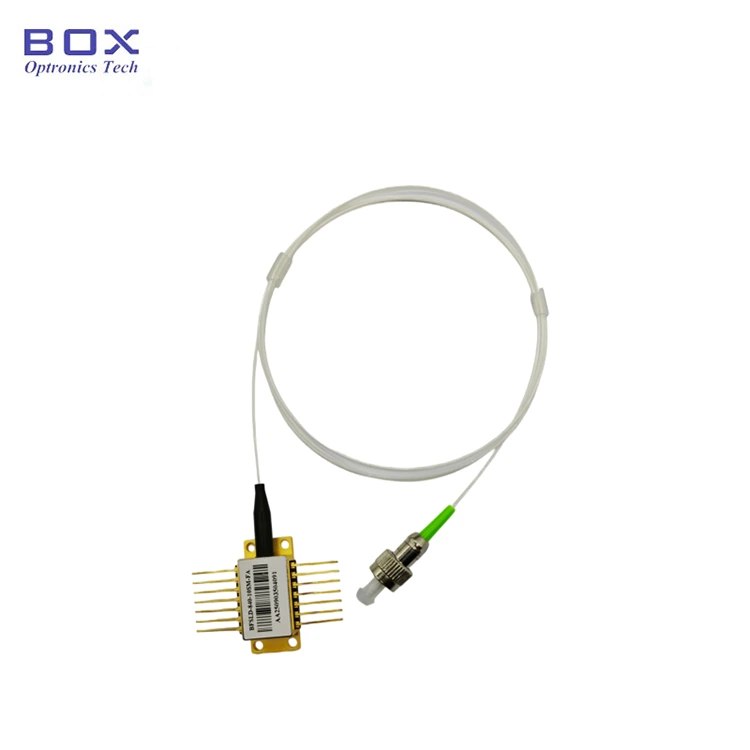

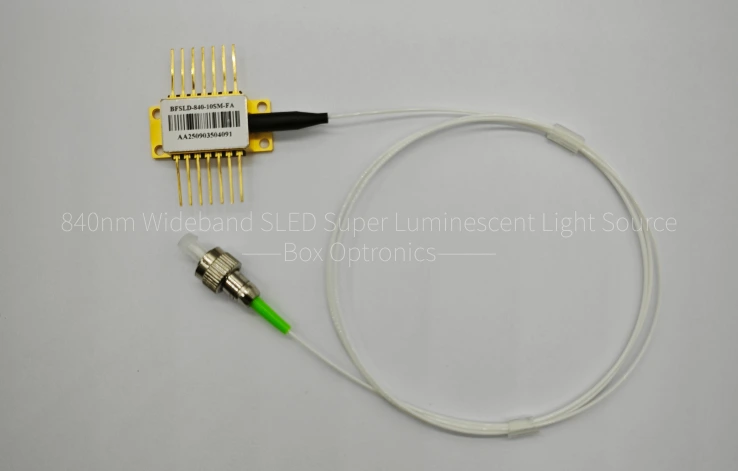

Това е 840nm широколентов SLED супер луминисцентен диод с 14-пинов пакет тип пеперуда. Той разполага с до 10mW изходна мощност, над 35nm 3dB честотна лента и интегрира TEC и термистор за стабилен и плавен спектър. Подходящ за оптична кохерентна томография (OCT). Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди.

Спецификации на продукта

Характеристики на продукта

● SM влакна или PM влакна пигтейл;

● Висока изходна мощност до 10mW;

● 14-пинов BTF пакет с TEC.

Продуктови приложения

● Оптични жироскопи;

● Лабораторни широколентови източници на светлина и оптичен тест;

● Оптична кохерентна томография (OCT) и медицинско оборудване за изображения.

Подробности за продукта

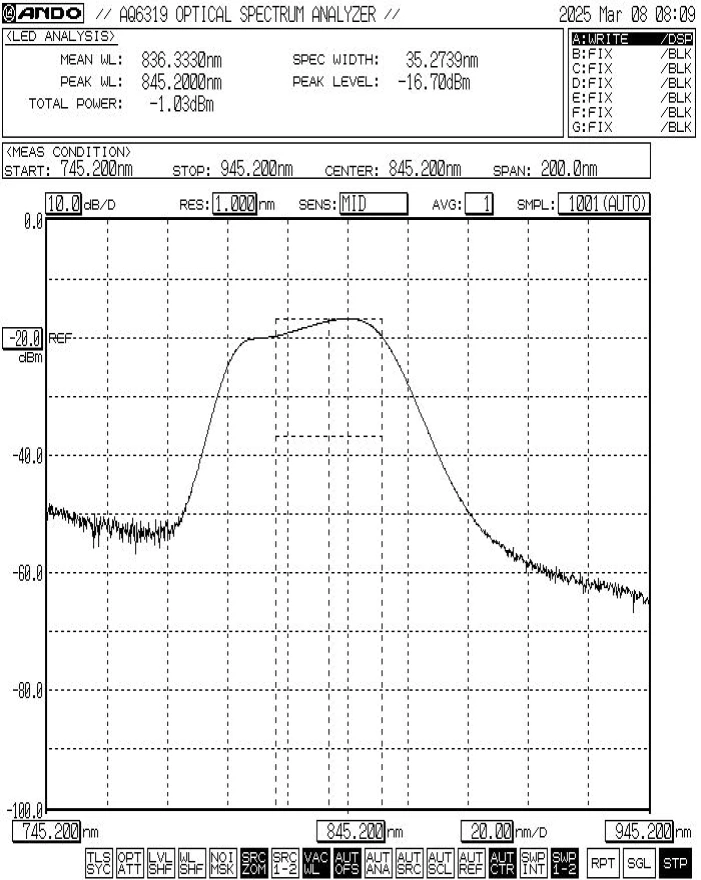

● Типичен спектър: -3dB Ширина на честотната лента Мин.30nm / Тип.35nm

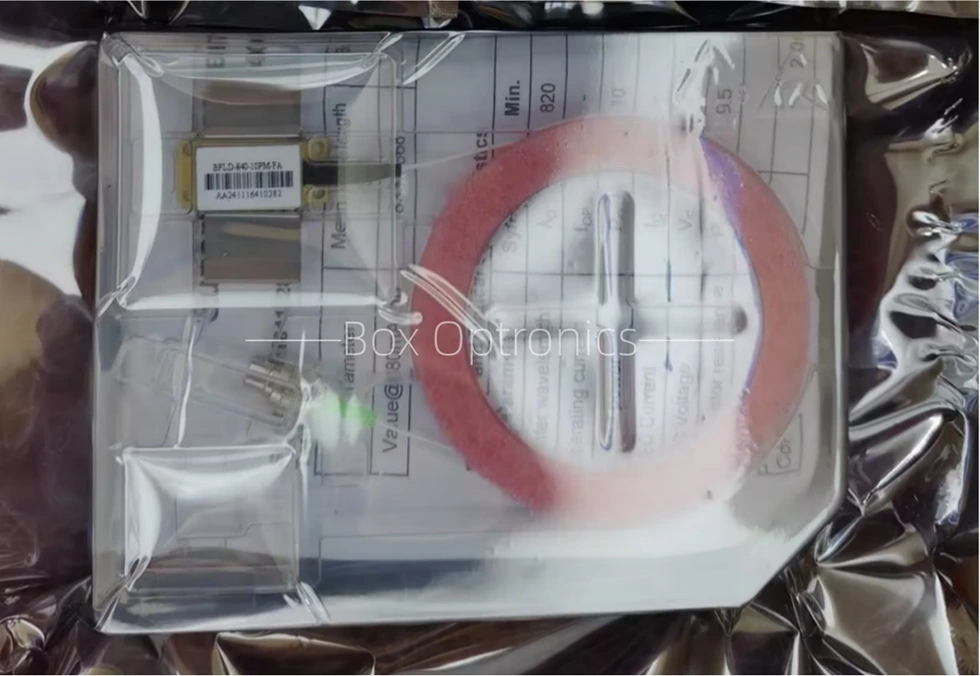

● Примерна опаковка

Самостоятелно устройство; няма вграден драйвер (външен драйвер по избор).

Информация за поръчка

напр.: BFSLD-840-103SM-FA

(Информация за поръчка: 840nm 10mW 35nm BW SLD диод, пеперуден пакет, типична -3dB честотна лента 35nnm, със SM влакно, FC/APC конектор).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операционни бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно е необходимо стриктно спазване на мерките за антистатична защита по време на опаковането, транспортирането и употребата. Освен това трябва да се вземат предпазни мерки за предотвратяване на пренапрежения в захранването, тъй като неспазването им може да доведе до трайна повреда на устройството (напр. осигуряване на правилно заземяване на оборудването и носене на антистатична каишка за китката).

● Проверете стабилността на работната верига на продукта, за да предотвратите повреда, причинена от импулсни токове.

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск и не дърпайте ръкава, разположен в задната част на корпуса на устройството. За устройства, оборудвани с конектори, уверете се, че както устройството, така и оптичният конектор са повдигнати едновременно по време на инсталиране или премахване.

● Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено внимание трябва да се обърне на следното: по време на процеса на запояване устройството трябва да е в изключено състояние, а поялникът трябва да бъде правилно заземен.

● Когато използвате устройството, стриктно спазвайте диапазоните на работно напрежение и ток, посочени в листа с данни. Ключовите параметри – включително Ith (Прагов ток), Iop max (Максимален работен ток), Vop max (Максимално работно напрежение) и λc (Централна дължина на вълната) – трябва да бъдат посочени конкретно в доклада от теста, предоставен по време на доставката. Забележка: Работа над абсолютния максимален рейтинг може да причини трайна повреда на устройството.

Гарантиране на качеството и следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
