Представяне на продукта

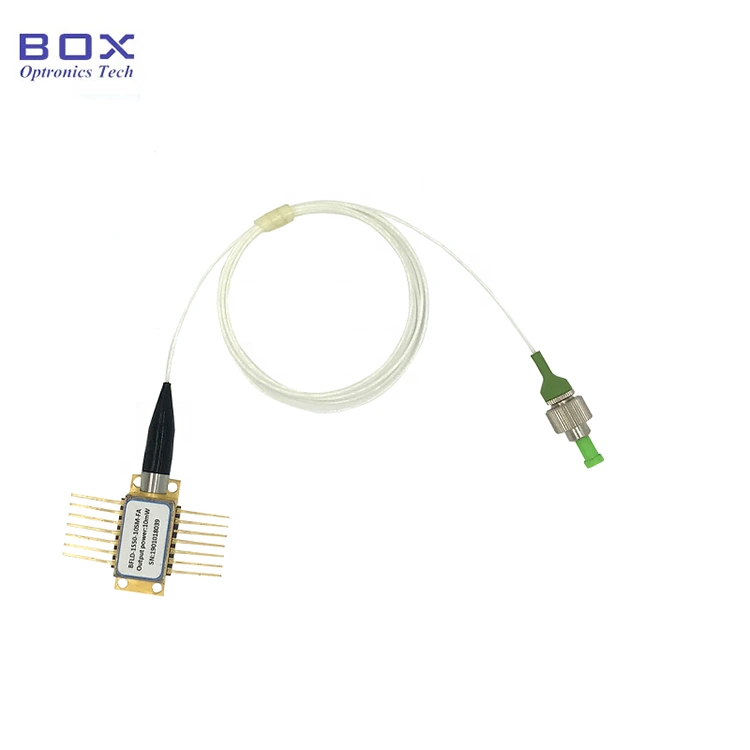

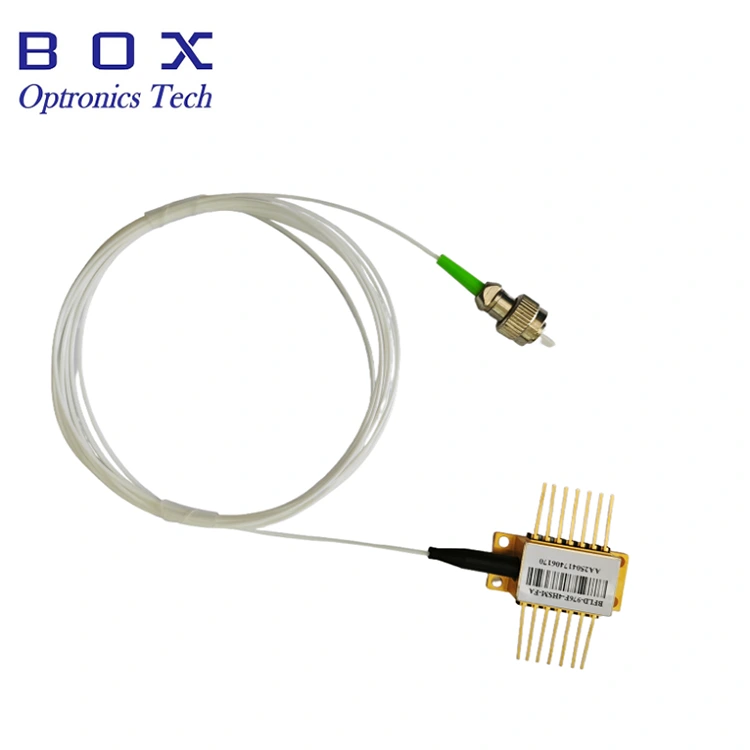

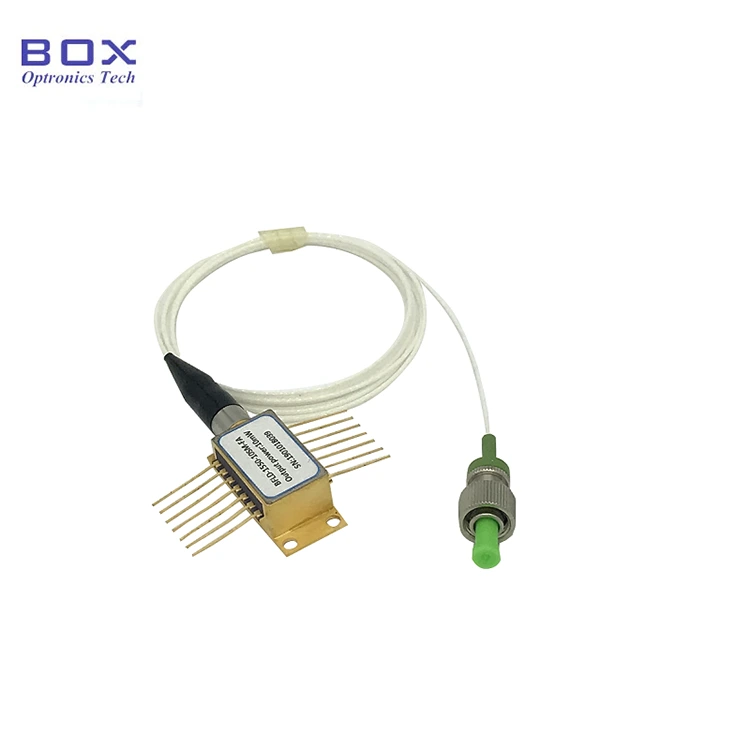

Това е 1060nm 5mW SLED лазерен диод с 14-пинов пеперуден пакет. Той разполага с до 5mW изходна мощност, над 15nm 3dB честотна лента и интегрира TEC и термистор за стабилен и плавен спектър. Подходящ за оптична кохерентна томография (OCT). Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди.

Спецификации на продукта

Характеристики на продукта

● SM Hi1060 или PM980 пигтейл;

● Изходна мощност до 5mW;

● 14-пинов BTF пакет с TEC и Monitor PD.

Продуктови приложения

● Оптични жироскопи;

● Оптична сензорна система;

● Система за оптично оборудване.

Подробности за продукта

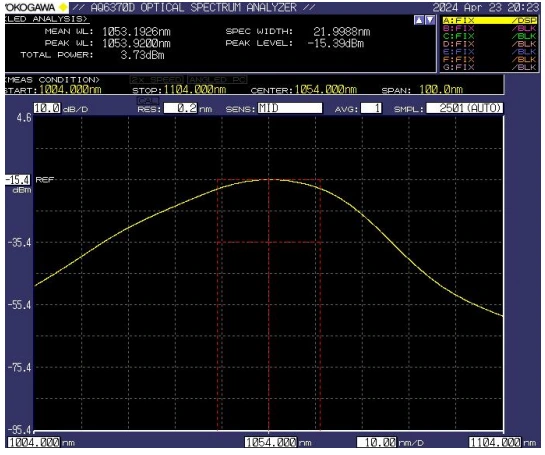

● Типичен спектър: -3dB Ширина на честотната лента Мин.15nm / Тип.20nm

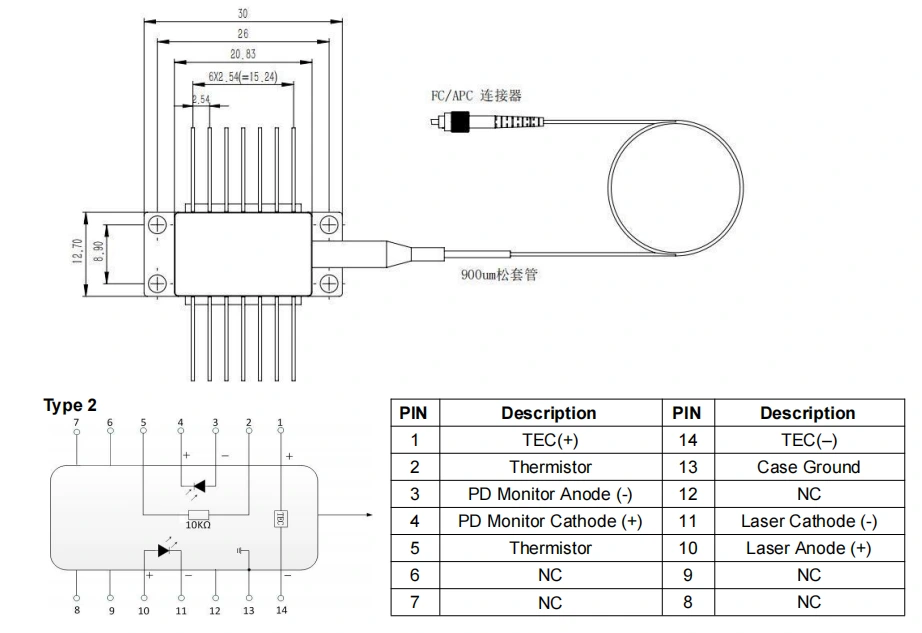

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) - 1060nm 5mW SLED лазерен диод

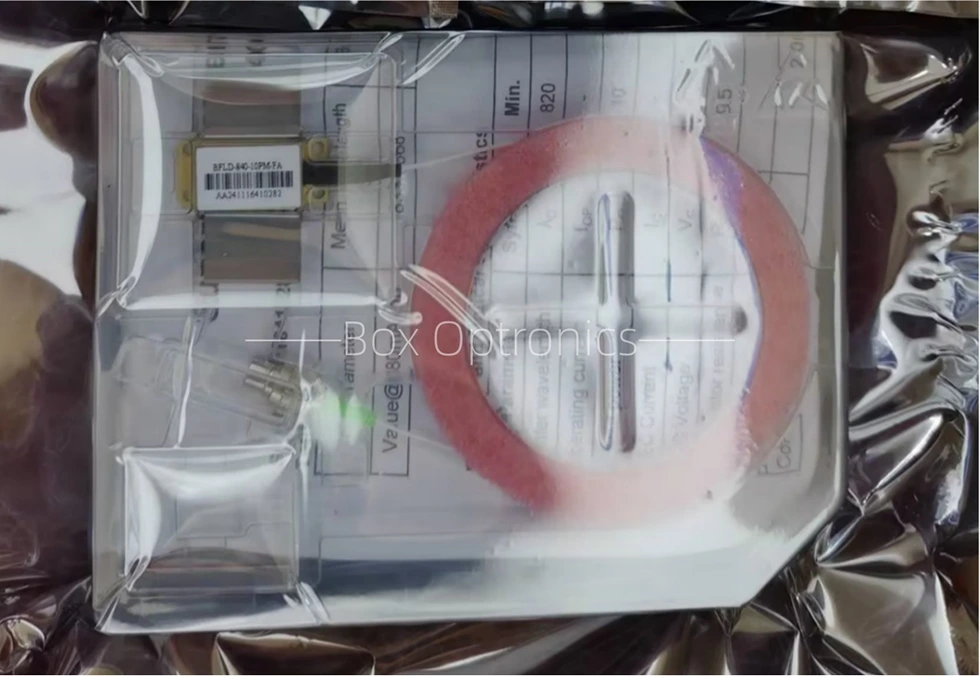

● Примерна опаковка

*Самостоятелно устройство; няма вграден драйвер (външен драйвер по избор).

Информация за поръчка

напр.: BFSLD-1060-5SM-FA

(Информация за поръчка: 1060nm 5mW SLED лазерен диод, пакет пеперуда, със SM  Hi1060 влакно, FC/APC конектор).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операционни бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно е необходимо стриктно спазване на мерките за антистатична защита по време на опаковането, транспортирането и употребата. Освен това трябва да се вземат предпазни мерки за предотвратяване на пренапрежения в захранването, тъй като неспазването им може да доведе до трайна повреда на устройството (напр. осигуряване на правилно заземяване на оборудването и носене на антистатична каишка за китката).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск и не дърпайте ръкава, разположен в задната част на корпуса на устройството. За устройства, оборудвани с конектори, уверете се, че както устройството, така и оптичният конектор са повдигнати едновременно по време на инсталиране или премахване.

● Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено внимание трябва да се обърне на следното: по време на процеса на запояване устройството трябва да е в изключено състояние, а поялникът трябва да бъде правилно заземен.

● По време на процеса на включване, никога не прилагайте силен ток директно, тъй като има риск от повреда на чипа. Вместо това, захранвайте устройството при ниво на ток, близко до прага на чипа, и след това постепенно увеличавайте тока на малки стъпки, докато се достигне желаното ниво.

● Преди да включите захранването на всички компоненти, първо активирайте охладителя и след това продължете със стъпките за постепенно включване, за да предотвратите прегряване и претоварване на чипа.

Гарантиране на качеството и следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
