1550nm DFB 40mW лазер с пеперуда с висока мощност

Съдържание

1. Въвеждане на 1550nm DFB 40mW лазер с пеперуда с висока мощност

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за опаковката

6. Информация за поръчка

7. Лист с данни

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. ЧЗВ

Представяне на продукта

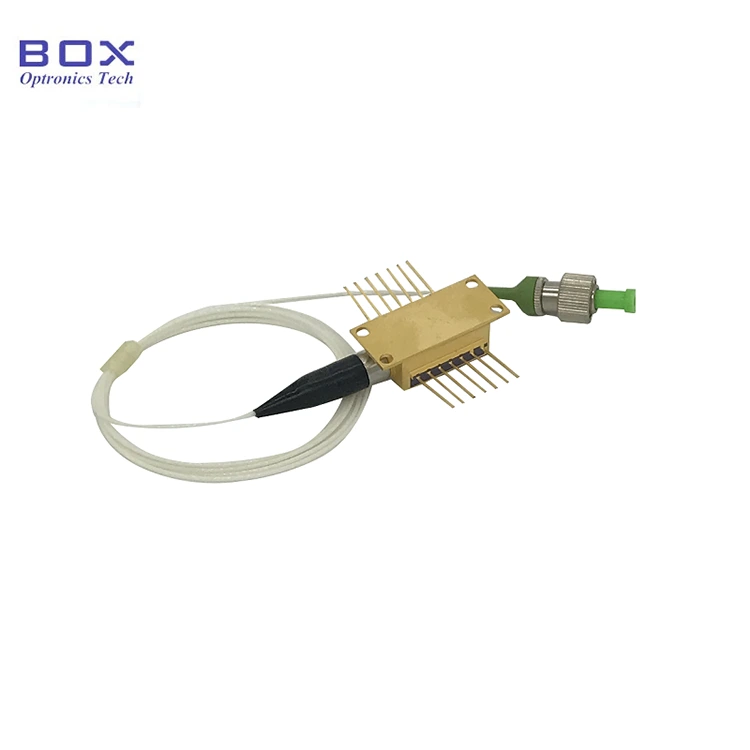

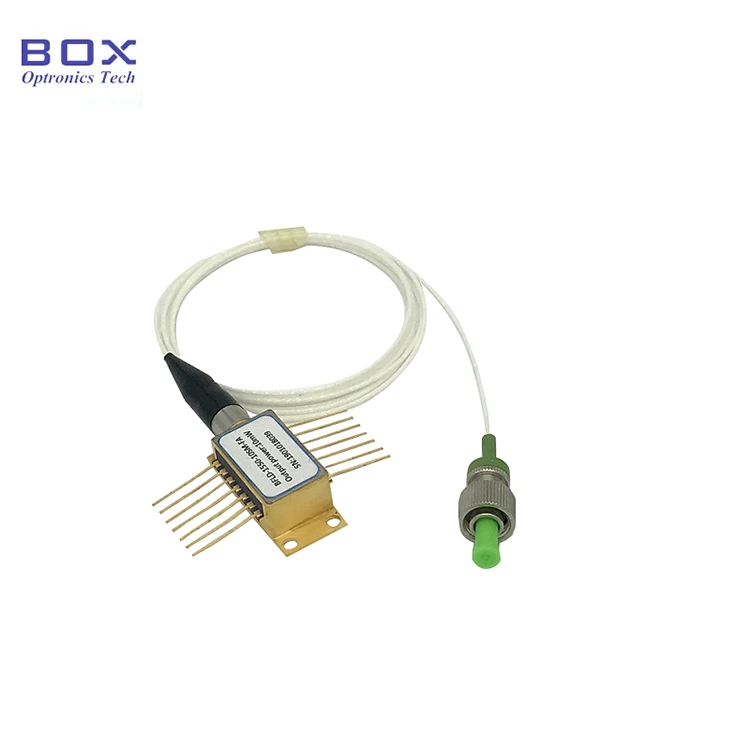

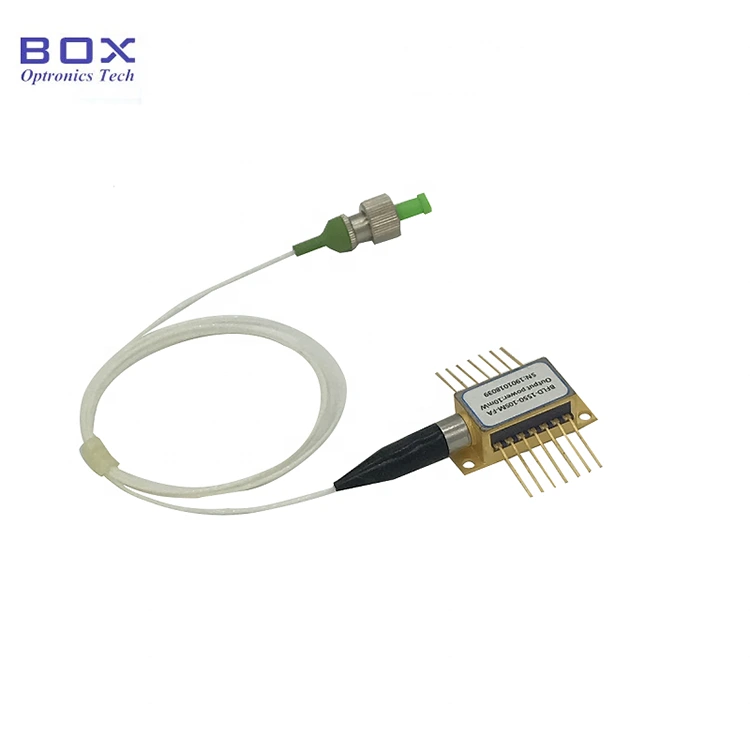

Това е 1550nm DFB 40mW лазер с пеперуда с висока мощност, вграден TEC, монитор PD и термистор. Отличава се със стабилна дължина на вълната, 40mW изходна мощност и нисък прагов ток. По избор с SM/PM влакно, широк работна температура и висока надеждност, подходяща за оптична комуникация, оптични инструменти и оптични сензори. Моля, контролирайте тока на задвижване и температура стриктно и избягвайте повреда от свръхток.

Продукт Спецификации

Характеристики на продукта

● Мулти-Квантов Well (MQW) лазери с разпределена обратна връзка (DFB);

● SM влакна или PM влакна пигтейл;

● Изходна мощност 40mW;

● 14-пинов BTF пакет с TEC и Monitor PD.

Продуктови приложения

● Оптично влакно комуникации;

● Отчитане на оптични влакна;

● Тестване на оптични устройства.

Продукт Подробности

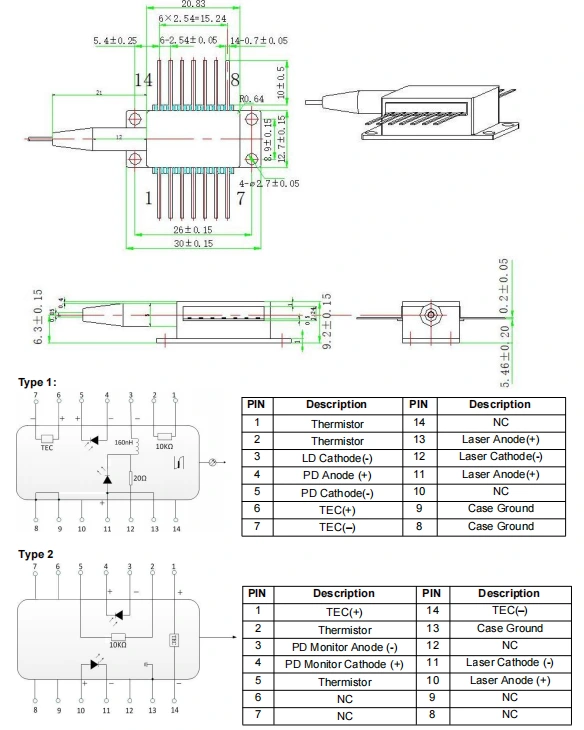

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -1550nm DFB 40mW високо Power Butterfly лазер

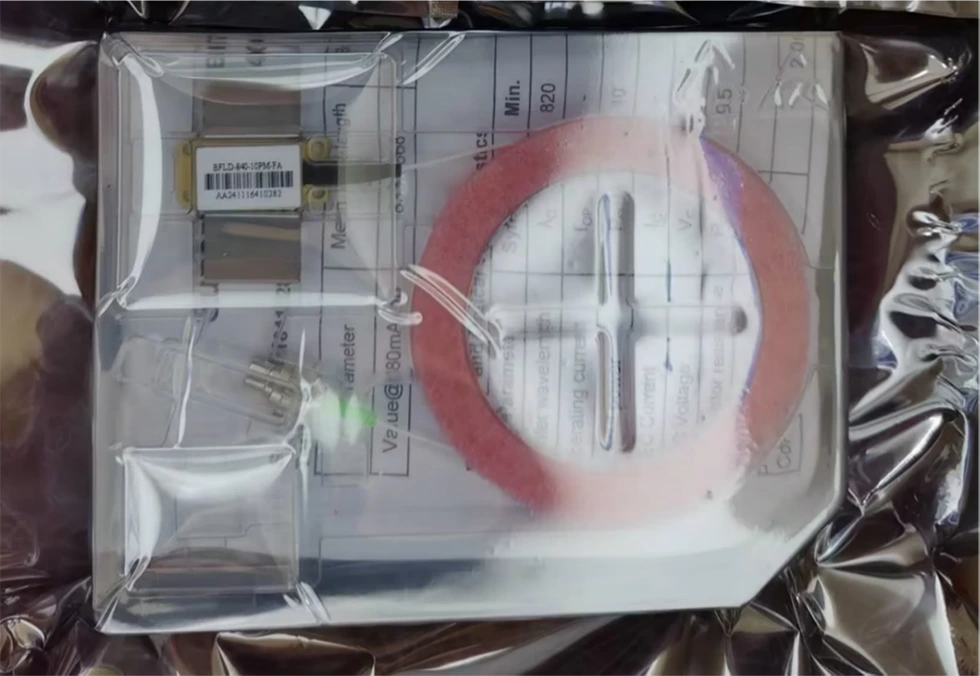

● Примерна опаковка

*Самостоятелно устройство без устройство; модулен пакет, интегриран с драйвер вериги не е задължително.

Поръчване информация

напр.: BFLD-1550-40SM-FA1

(Информация за поръчка: 1550nm DFB 40mW лазер с пеперуда с голяма мощност, SM влакно, FC/APC конектор, телеком щифт).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние, а поялникът трябва да е правилно заземен.

● По време на процеса на включване, никога не прилагайте силен ток директно, т.к това рискува да повреди чипа. Вместо това включете устройството на текущо ниво близо до прага на чипа и след това постепенно увеличавайте тока на малки нараства, докато се достигне желаното ниво.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

ЧЗВ

● Възможно ли е да промените дължина на вълната чрез регулиране на тока? Какъв е диапазонът?

--Да. Текущата коефициентът на дължина на вълната е 0,01 nm/mA, а температурната дължина на вълната коефициентът е 0,1 nm/℃. Регулируемият диапазон на WL е около ~център WL+/- 1 nm.

● Каква е ширината на линията? Вие ли осигуряват LD с тясна ширина на линията?

--3~5MHz. 1550 nm LD с тясна ширина на линията (по избор): по-малко от 400kHz, 100kHz, 50kHz, 10kHz.

● Какво е регулирането на мощността диапазон?

--10~100%

● Каква е дължината на вълната толерантност?

--+/-3nm. По-малко е също по избор.

● Предоставяте ли защита влакнеста тръба и влакнест конектор?

--Да. 900um разхлабени тръба и FC/APC, SC/APC или други съединители не са задължителни.
