1550nm DFB 100mW лазер с пеперуда с висока мощност

Съдържание

1. Въвеждане на 1550nm DFB 100mW високомощен пеперуден лазер

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

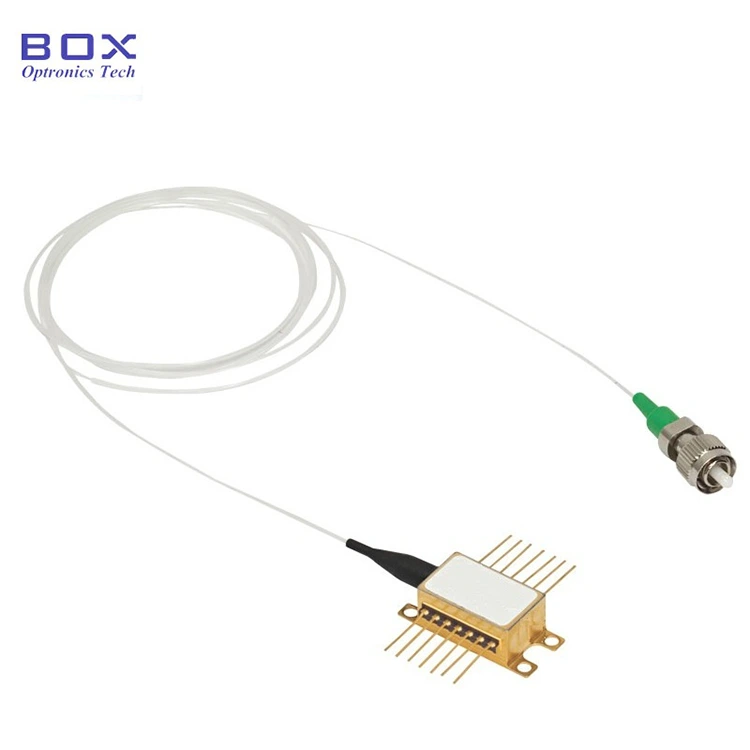

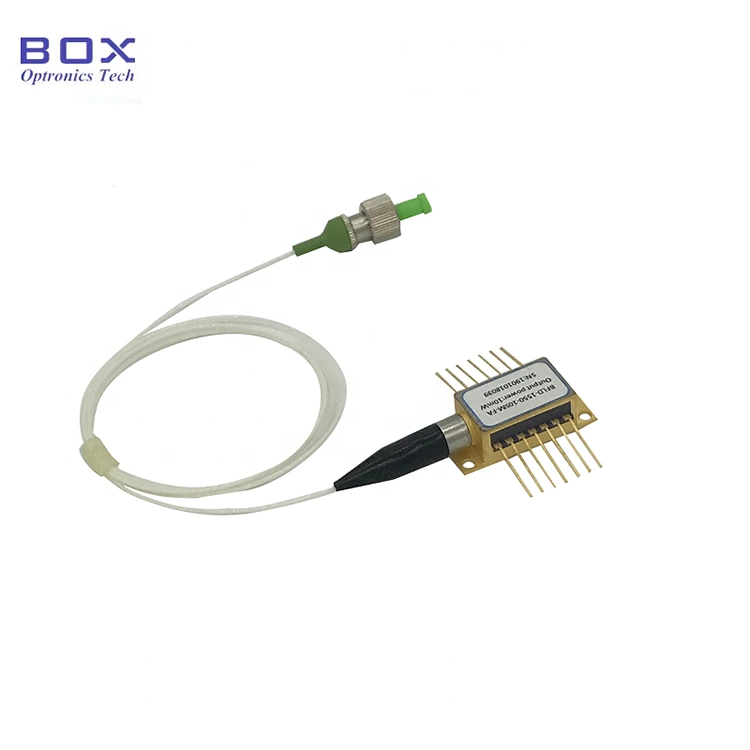

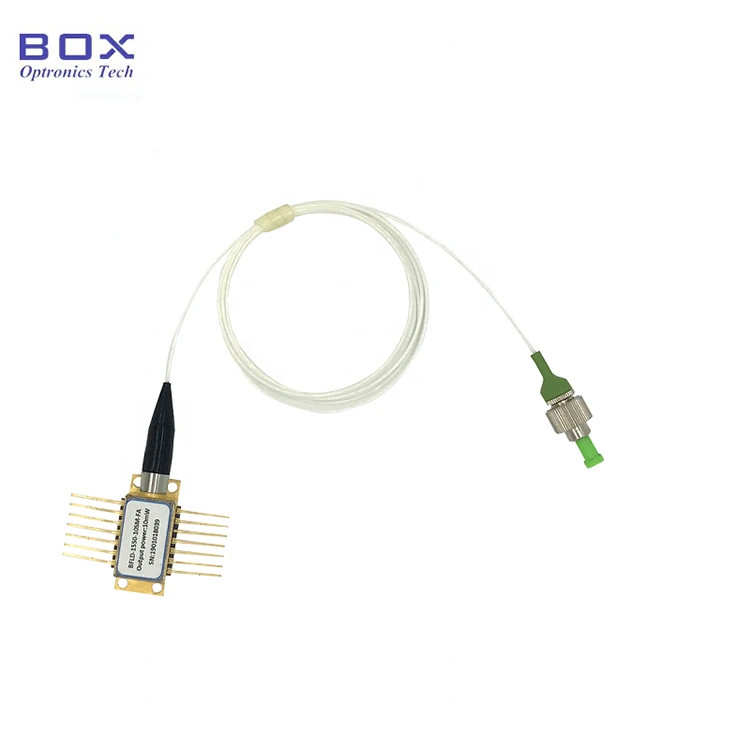

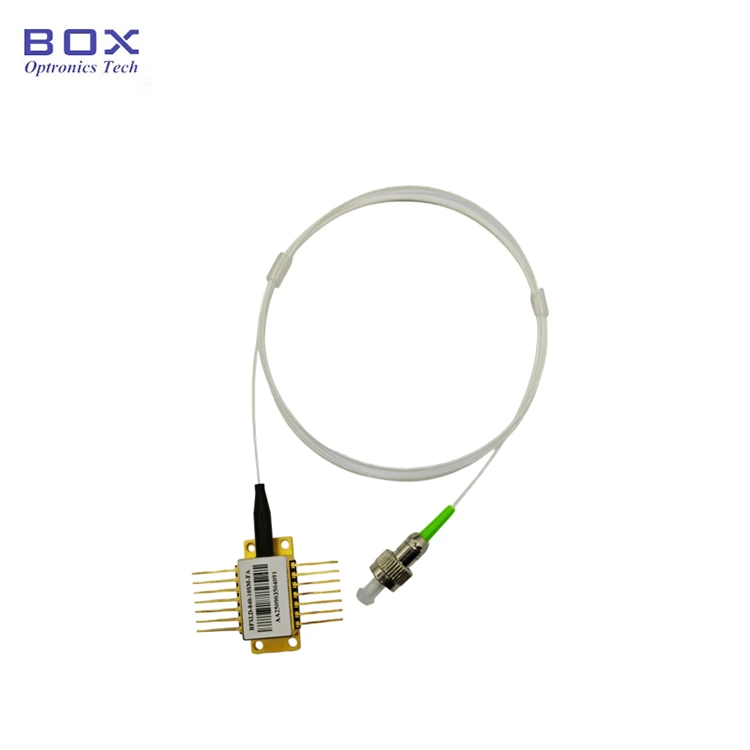

Базиран е 1550nm DFB 100mW High Power Butterfly Laser на MQW (Multi-Quantum Well) DFB чип, възприемащ индустриалния стандарт 14-пинов пеперуден пакет, той интегрира TEC (термоелектрически охладител), термистор, мониторинг на фоновото осветление PD (фотодиод). Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C и времето за запояване не трябва да надвишава 10 секунди.

Спецификации на продукта

Характеристики на продукта

● SM влакно или косичка от PM влакна;

● високо изходна мощност до 100mW;

● Висок коефициент на потискане на страничния режим;

● 14-пинов BTF пакет с TEC, термистор и монитор PD.

Продуктови приложения

● Оптични комуникации;

● Лабораторен оптичен тест;

● Сензор за оптични влакна.

Продукт Подробности

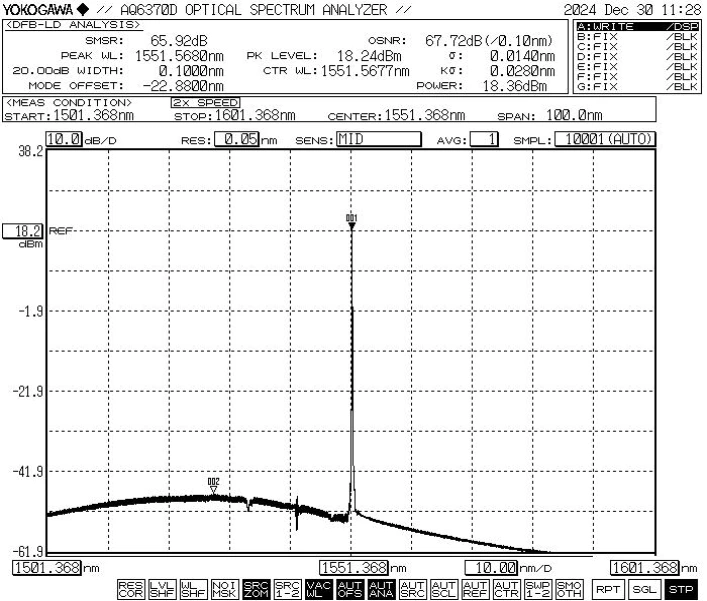

● Типичен спектър: 1550nm, +/-2 WL толеранс.

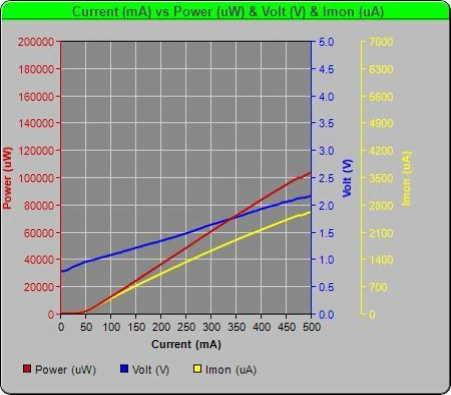

● PIV-1550nm DFB 100mW лазер с пеперуда с висока мощност

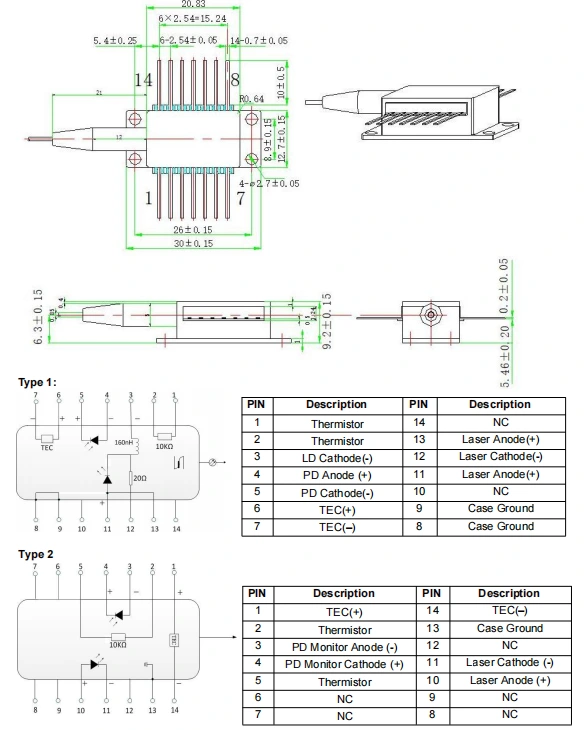

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -1550nm DFB 100mW Високомощен лазер тип пеперуда

Поръчване информация

напр.: BFLD-1550-1HSM-FA2

(Информация за поръчка: 1550nm DFB 100mW лазер с висока мощност Butterfly, SM влакно, с FC/APC конектор, щифт на помпата).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● При използване на уреда спазвайте стриктно работното напрежение и текущи диапазони, посочени в листа с данни. Ключови параметри - включително Ith (Прагов ток), Iop max (Максимален работен ток), Vop max (Максимум Работно напрежение) и λc (централна дължина на вълната)—трябва да се посочи конкретно в протокола от теста, предоставен по време на изпращането. Забележка: Операция над абсолютните максимални рейтинги може да причини трайна повреда на устройството.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
