1064nm ASE широколентов източник на светлина

Съдържание

1. Въвеждане на 1064nm ASE широколентов източник на светлина

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Стъпки на работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

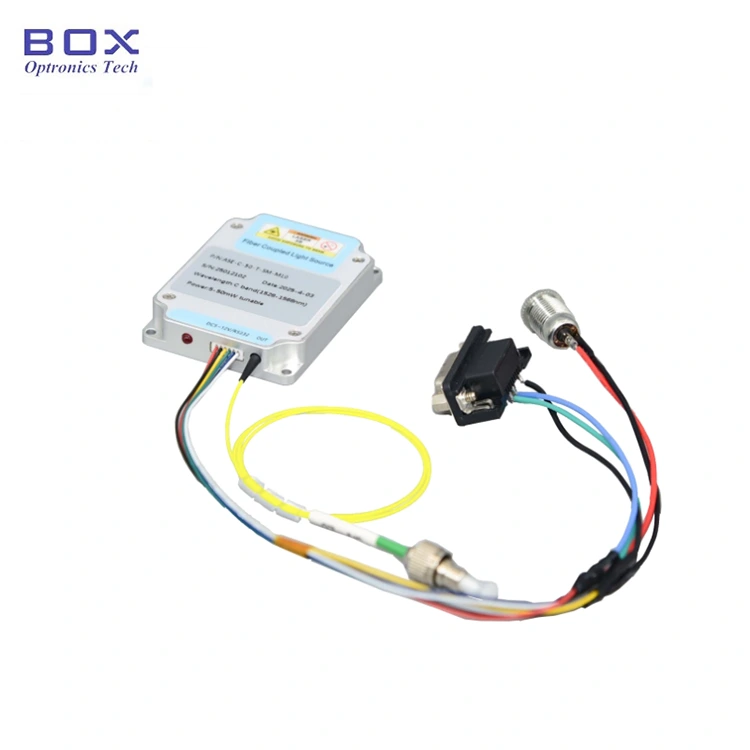

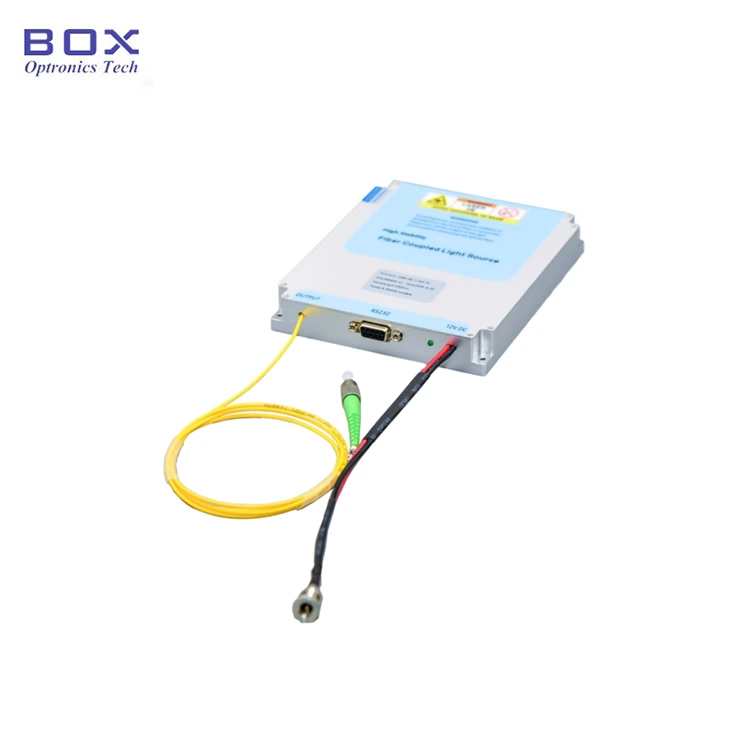

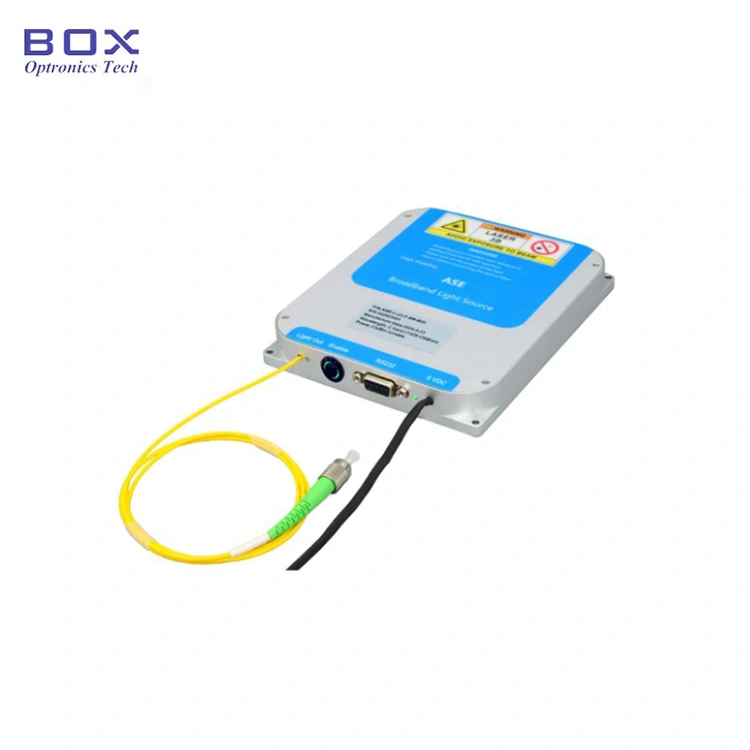

Представяне на продукта

Това е 1064nm ASE широколентов светлинен източник, базиран на влакнести и полупроводникови изпомпващи лазери с итербий, със спектрални 1040~1080nm покритие и 10/20/30/50/100/500/1000mW изходна мощност. Пълен комплект от включени аксесоари; предоставено ръководство за потребителя. Подходящ е за тестване на оптични устройства, производство на FBG решетки, медицина изображения и др. Моля, вземете предпазни мерки срещу влага, прах и корозия; то трябва да се съхранява на сухо място.

Спецификации на продукта

Характеристики на продукта

● Спектрален плоскост; 

● Изход мощността е по избор и се регулира;

● Висока стабилност изходна мощност;

● Модул/настолен двойни опции с мониторинг на комуникацията за лесна интеграция.

Продуктови приложения

● Сензор на влакна;

● Медицински изображения;

● Оптично устройство тестване.

Продукт Подробности

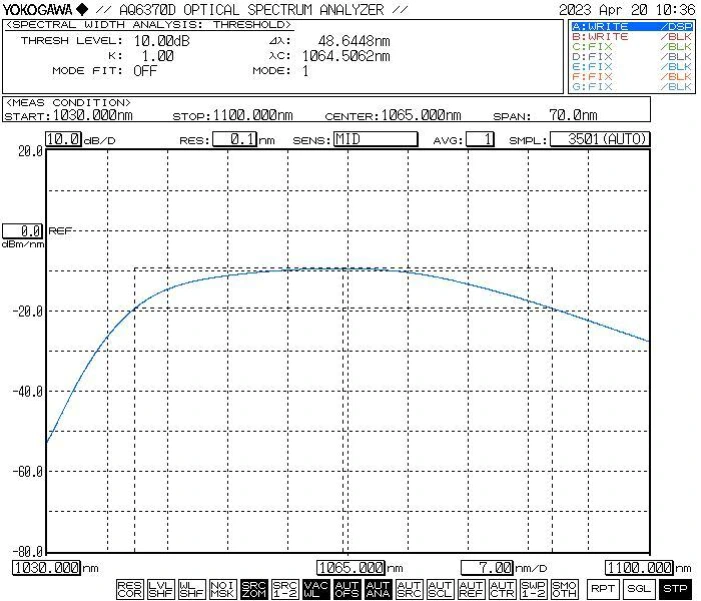

● Типичен спектър

● Стандартни аксесоари

Стъпки на операцията

Стъпка 1. Разопаковане и сглобяване: Моля проверете дали аксесоарите са пълни

преди монтажа.

Стъпка 2. Свързване на влакнести джъмпери: Отворете капачката за прах на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще се тестват след потвърждение, че няма замърсяване или повреда.

Стъпка 3. Свързване на захранващия адаптер и Сериен кабел: Свържете модула на източника на светлина и захранващия адаптер; свържете се модула на светлинния източник и компютъра с USB-RS232 сигнален кабел. (Забележка: Компютърът трябва първо да инсталира драйвера за сериен порт. Шофьорът може да бъде намерени на CD-ROM или получени от компанията Box Optronics.)

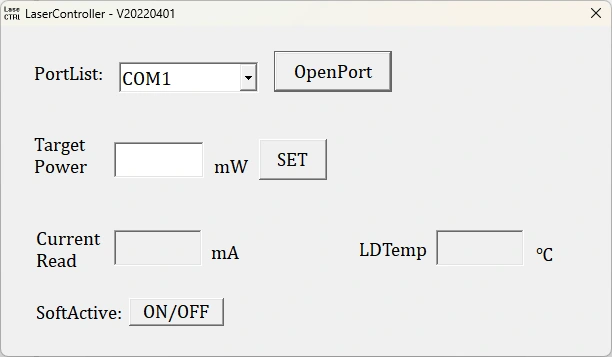

Setp4.Use: Отворете източника на светлина ключ за активиране; светлинният индикатор за изходния източник на светлина свети и има изходна оптична мощност. По това време работният ток и стойността на оптичната мощност са параметрите, зададени от хост компютъра при последното изключване. Те могат да бъдат модифициран и записан в софтуера на хост компютъра (само за версията на модела с регулируема мощност).

Стъпка 5. След употреба щракнете върху бутона за затваряне, изключете захранването и изключете влакнеста връзка.

Поръчване информация

напр.: ASE-1064-10-SM-T-M20

(Информация за поръчка: 1064nm ASE широколентов източник на светлина, 10mW изход мощност, регулируема мощност, със SM Hi1060 влакно, модулен пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има някои в наличност, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● Не се препоръчва често да включвате и изключвате оптичните влакна конектор в изходния край. Това помага да се избегне замърсяване с прах, който може увеличаване на загубата на вмъкване или причиняване на изгаряне на края на съединителя.

● Когато стартирате, първо се уверете, че превключвателят на захранването и превключвателят с ключ са изключени, след това свържете захранването. Когато изключвате, първо изключете ключ ключ; след като светлинният индикатор за състояние изгасне, изключете захранването. Направи не прекъсвайте директно захранването, докато светлинният източник работи.

● За ASE модели с широколентов източник на светлина с по-малка изходна мощност над 200 mW, конекторът за изходни влакна може да бъде свързан към друг едномодов влакнести устройства чрез подвижен адаптер (влакнест фланец). Въпреки това, ако крайното лице на влакнестия конектор е замърсен, той е силно податлив на повреда от изгаряне когато лазерът е активиран - дори ако лазерната мощност е много ниска. следователно преди да свържете оптичния конектор, трябва да използвате специализирано влакно почистващи инструменти за цялостно почистване на челната повърхност. Освен това използвайте фибри инспектор на края, за да провери внимателно повърхността, като се увери, че е напълно без прах и замърсители, преди да направите връзката чрез влакното фланец. По време на почистването, проверката и свързването на оптичния конектор, трябва да се уверите, че източникът на светлина е в деактивирано състояние; под бр обстоятелства, ако тези операции се извършват, докато светлинният източник е включен излъчващи светлина. След като употребата приключи и конекторът е изключен от други влакнести компоненти, трябва незабавно да покриете влакнестия конектор със защитна капачка против прах.

● Модели с широколентов ASE източник на светлина с изходна мощност от 200 mW или по-висок може да има изходна свинска опашка, завършена с FC/APC конектор. Въпреки това, този конектор е предназначен единствено за инициирана от потребителя изходна мощност мониторинг (чрез свързване към оптичен измервател на мощност) или за взаимодействие с Оптичен колиматор с край на FC за насочване на лазерния изход в свободното пространство. то Силно се препоръчва да не използвате фланцов адаптер за директно свързване конектор със свинските опашки на други влакна или устройства, притежавани от потребителя; правейки това носи значителен риск от повреда както на оптичния конектор, така и на самият усилвател. Ако се изисква взаимно свързване с други влакна, това е така препоръчително е да се използва фузионно снаждане; освен това се уверете, че видовете влакната, които са свързани, са взаимно съвместими.

● Съхранявайте оборудването на сухо място без влага.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
