Широколентов източник на светлина ASE с ниска плоскост на C-обхват

Съдържание

1. Въвеждане на Широколентов източник на светлина ASE с ниска плоскост на C-обхват

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Стъпки на операцията

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

Това е ASE с некохерентна C-лента с ниска плоскост Широколентов източник на светлина, който е спонтанното излъчване, генерирано от a полупроводников лазер в легирано с ербий кварцово влакно, със спектрален 1526~1566nm покритие и 10/20/30/50mW изходна мощност. Включен пълен комплект аксесоари; предоставено ръководство за потребителя. Подходящ е за оптични влакна тестване на устройства, производство на FBG решетка, медицинско изображение и др. Моля, вземете предпазни мерки срещу влага, прах и корозия; трябва да се съхранява на сухо място.

Продукт Спецификации

Характеристики на продукта

● Cose ефективен;

● Широк спектър;

● високо стабилност на изходната мощност.

Продуктови приложения

● Оптичен сензор за влакна;

● Медицински изображения;

● Тестване на оптични устройства.

Продукт Подробности

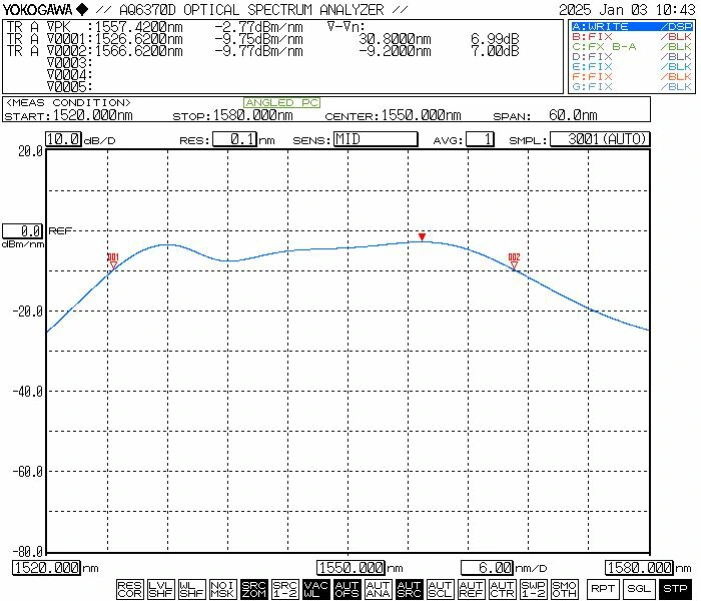

● Типичен спектър

● Стандартни аксесоари

Операция стъпки

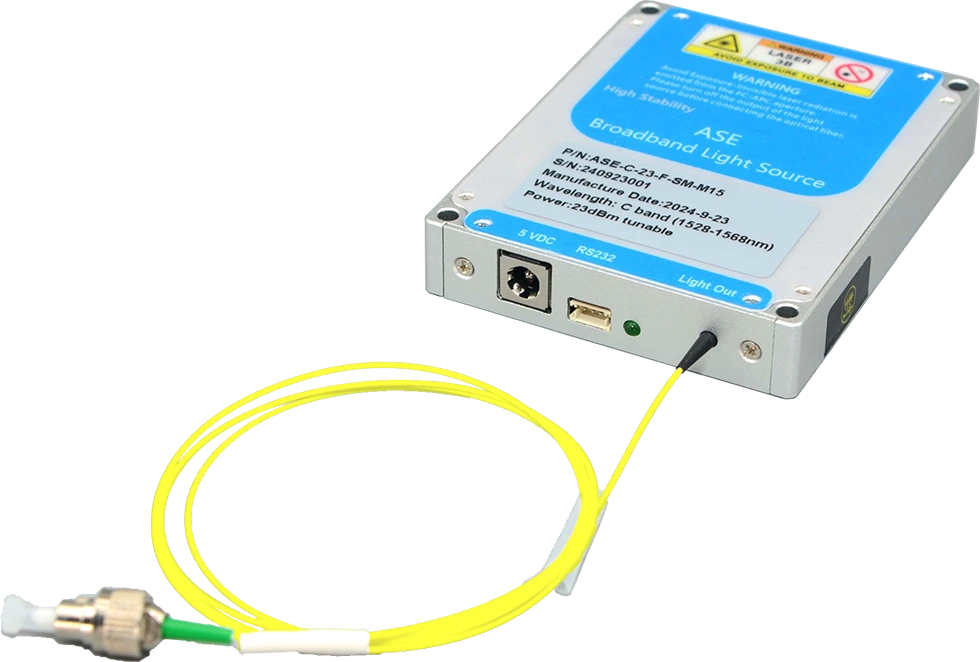

Стъпка 1. Външен вид: Отляво надясно - сила порт, ZH2.54 (3-пинов) сериен комуникационен интерфейс, LED индикатор за захранване и порт за едномодово влакно за оптичен изход.

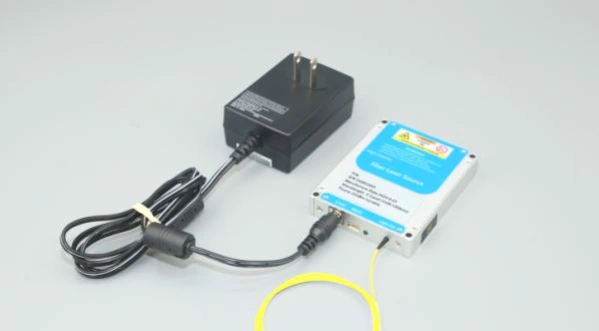

Стъпка 2. Захранване: По подразбиране портът за захранване е DC 5,5×2,1 mm интерфейс; съответен DC 5V захранващ адаптер е включен към устройството по това време на пратката. Методът за свързване на захранващия адаптер към източника на светлина модулът е илюстриран на придружаващата фигура; моля, уверете се, че използвате само оригиналния захранващ адаптер в комплекта. Използването на несъвместима сила адаптерът може да доведе до повреда на светлинния източник. Като алтернатива, версия включващ захранващ кабел с U-образен клемен конектор е наличен за улесняват свързването към импулсно захранване; обаче тази опция трябва да бъде специално поискано в момента на покупката.

Стъпка 3. Свързване на влакнести кабели: Отстранете капачката за прах от влакнестия конектор и проверете края на влакното; уверете се, че няма замърсяване или повреда, преди да го свържете към друг фиброоптични компоненти или тестово оборудване. За източници на светлина с висока мощност е така Препоръчително е да се използва снаждане чрез синтез за свързване.

Setp4.Свързване на източника на светлина Модул към хост компютъра: Използвайте оригиналния USB към RS232 сериен кабел за данни включен в модула на източника на светлина за свързване на модула към компютъра. Компютърът изисква предварително инсталиране на специален драйвер за сериен порт за правилно разпознаване на кабела USB към RS232; в противен случай софтуерът на хоста ще го направи не можете да установите правилна връзка или да комуникирате със светлината изходен модул. Моля, свържете се с Box Optronics, за да получите необходимия драйвер.

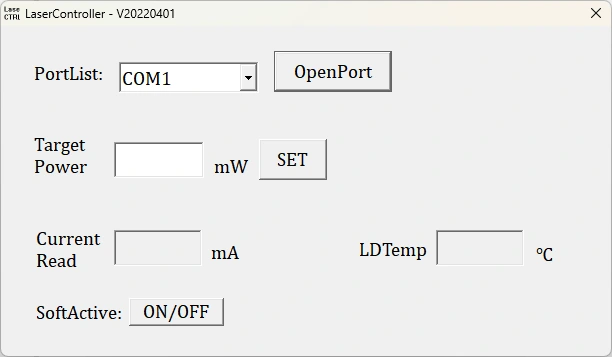

Стъпка 5. Софтуер: За ASE модулни продукти с източник на светлина с регулируема мощност, оптичната изходна мощност може да се регулира чрез хост софтуер; за фиксирана мощност модели, нивото на мощност не може да се регулира.

Поръчване информация

напр.: ASE-C-F7-20-SM-M

(Информация за поръчка: широколентов източник на светлина ASE с ниска плоскост на C-обхвата, спектрална плоскост≤7dB, 20mW изходна мощност, със SM влакно, модулен пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● При условия на чиста крайна страна, едномодови влакна (като напр Hi-1060, PM980, G652D или PM1550) имат теоретичен толеранс на мощност от приблизително 200 mW непрекъсната светлина. Следователно, за източници на светлина и усилватели с нива на изходна мощност под 200 mW, изходните влакнести конектори може да се свърже с други устройства с едномодови влакна с помощта на стандартни адаптери (влакнести фланци). Въпреки това, ако краят на оптичния конектор е замърсен, той е силно податлив на изгаряне в момента, в който лазерът се активира - дори ако лазерната мощност е много ниска. Следователно, преди да направите каквито и да е оптични връзки, края на съединителя трябва да се почисти старателно с помощта на специализирано средство за почистване на влакна инструменти. Освен това внимателно трябва да се използва инспектор на края на влакното прегледайте повърхността, за да се уверите, че е напълно чиста от прах и замърсители преди да продължите със свързването чрез фланеца с влакна.

● Когато почиствате, проверявате или свързвате оптични конектори, вие трябва да гарантира, че източникът на светлина не излъчва светлина; при никакви обстоятелства трябва ли да се извършват операции, докато светлината е активна. При завършване на употребата и след изключване от други оптични конектори, конекторът трябва да бъде снабден с капачка против прах.

● Ако изходното влакно трябва да бъде свързано с друго влакно, това е така препоръчва се използването на фузионен сплайсър.

● Не се препоръчва често поставяне или премахване на оптичното влакно съединители в изходния край, за да се предотврати замърсяване с прах - което може водят до увеличени загуби при вмъкване—или повреда на крайните повърхности на оптичния конектор.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; магазин на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
