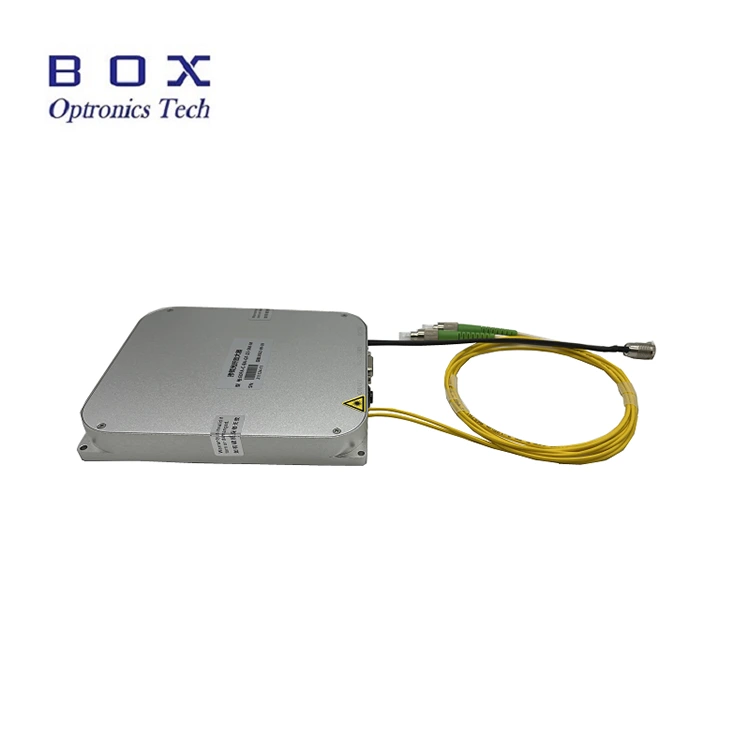

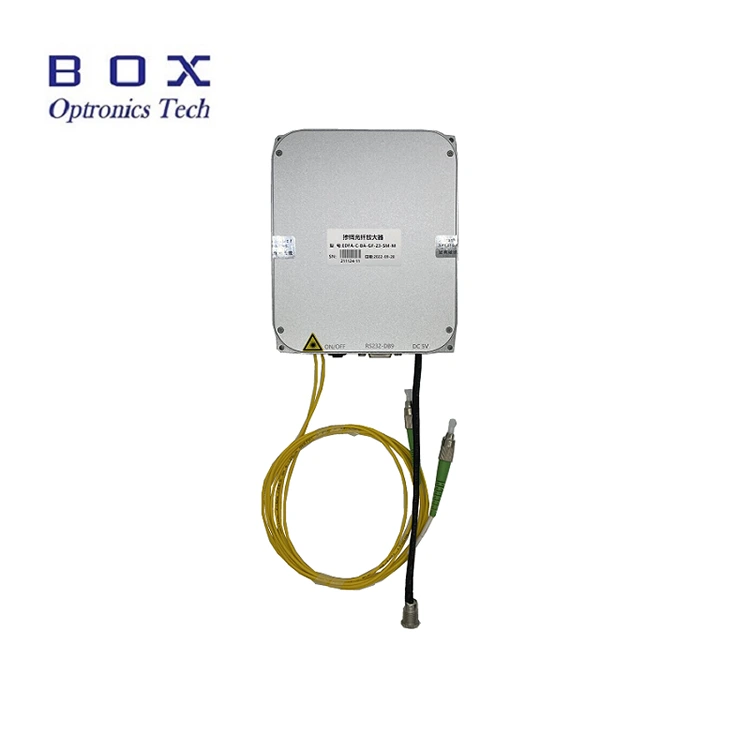

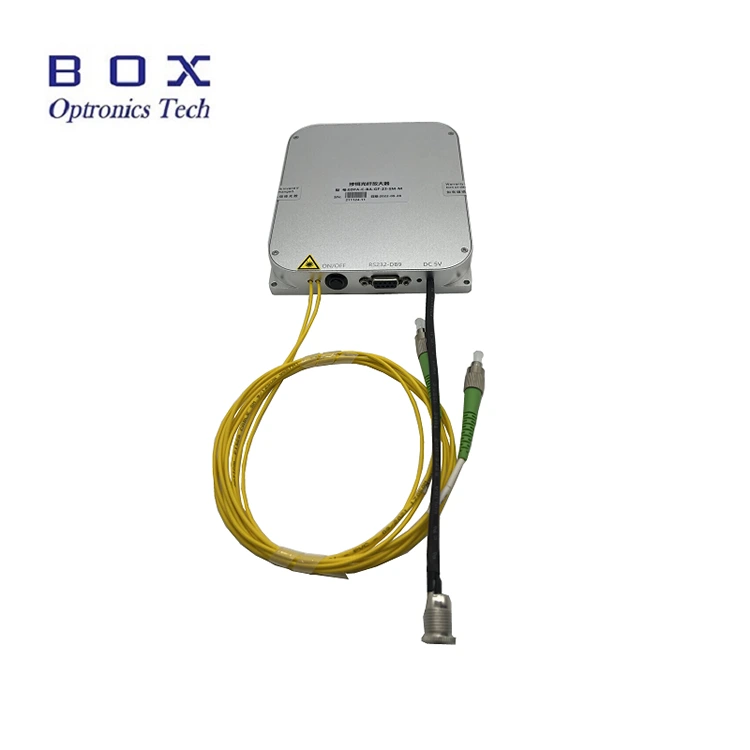

Представяне на продукта

Това е 1030nm ASE широколентов светлинен източник, базиран на влакнести и полупроводникови изпомпващи лазери с итербий, със спектрален 1030nm покритие, 10/20/30/50/100/500/1000mW изходна мощност и поляризацията коефициент на изчезване едва 0,2 dB. Включен пълен комплект аксесоари; потребител предоставено ръководство. Подходящ е за оптични влакна тестване на устройства, производство на FBG решетки, медицинско изображение и др.

Продукт Спецификации

Характеристики на продукта

● Спектрален плоскост;

● Изходната мощност е по избор и се регулира;

● Дългосрочна дължина на вълната и стабилна мощност;

● DB9 Женски (RS232) комуникации за лесна интеграция.

Продуктови приложения

● Фибри усещане;

● Медицински изображения;

● Фибри тестване на оптични устройства.

Продукт Подробности

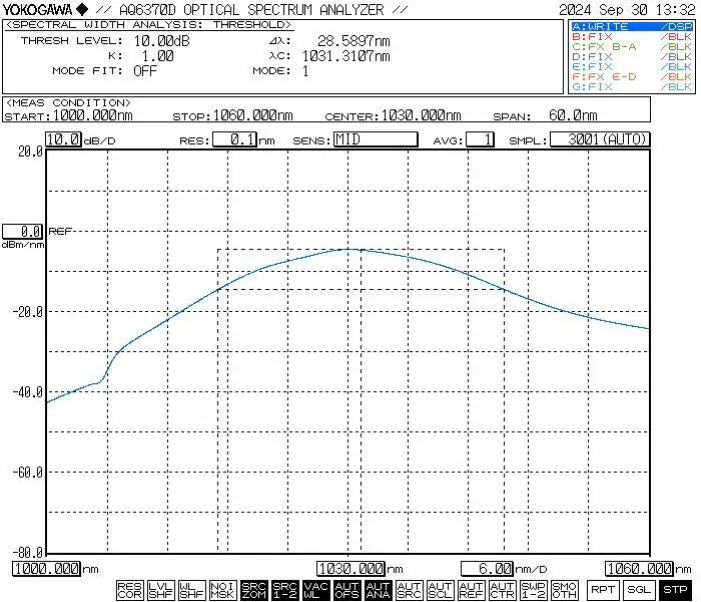

● Типичен спектър

● Стандартни аксесоари

1. Стъпки на работа-1030nm ASE широколентов източник на светлина

Стъпка 1. Разопаковане и сглобяване: Моля проверете дали аксесоарите са пълни

преди монтажа.

Стъпка 2. Свързване на влакнести джъмпери: Отворете капачката за прах на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще се тестват след потвърждение, че няма замърсяване или повреда.

Стъпка 3. Свързване на захранващия адаптер и Сериен кабел: Свържете модула на източника на светлина и захранващия адаптер; свържете се модула на светлинния източник и компютъра с USB-RS232 сигнален кабел. (Забележка: Компютърът трябва първо да инсталира драйвера за сериен порт. Шофьорът може да бъде намерени на CD-ROM или получени от компанията Box Optronics.)

Setp4.Use: Отворете източника на светлина ключ за активиране; светлинният индикатор за изходния източник на светлина свети и има изходна оптична мощност. По това време работният ток и стойността на оптичната мощност са параметрите, зададени от хост компютъра при последното изключване. Те могат да бъдат модифициран и записан в софтуера на хост компютъра (само за версията на модела с регулируема мощност).

Стъпка 5. След употреба щракнете върху бутона за затваряне, изключете захранването и изключете влакнеста връзка.

Поръчване информация

напр.: ASE-1030-5HSM-B

(Информация за поръчка: 1030nm ASE широколентов източник на светлина, 500mW мощност мощност, със SM Hi1060 влакно, настолен пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има някои в наличност, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● Преди свързване на оптични конектори, специализирано почистване трябва да се използват инструменти за цялостно почистване на челните повърхности на съединителите. Освен това трябва внимателно да се използва инспектор на края на влакното прегледайте повърхностите, за да се уверите, че са напълно чисти от прах и замърсители, преди да ги свържете чрез влакнест фланец. По време на почистването, проверка и свързване на крайните повърхности на оптичните влакна е наложително да се осигури че светлинният източник е в деактивирано състояние; при никакви обстоятелства не трябва тези операции се извършват, докато светлината се предава. След употреба е завършен и конекторът е бил изключен от други оптични влакна конектори, оптичният конектор трябва да бъде снабден със защитна капачка против прах.

● Модели с широколентов ASE източник на светлина с изходна мощност от 200 mW или по-висок може да има изходна свинска опашка, завършена с FC/APC конектор. Въпреки това, този конектор е предназначен единствено за инициирана от потребителя изходна мощност мониторинг (чрез свързване към оптичен измервател на мощност) или за взаимодействие с Оптичен колиматор с край на FC за насочване на лазерния изход в свободното пространство. то Силно се препоръчва да не използвате фланцов адаптер за директно свързване конектор със свинските опашки на други влакна или устройства, притежавани от потребителя; правейки това носи значителен риск от повреда както на оптичния конектор, така и на самият усилвател. Ако се изисква взаимно свързване с други влакна, това е така препоръчително е да се използва фузионно снаждане; освен това се уверете, че видовете влакната, които са свързани, са взаимно съвместими.

● Силно не се препоръчва често поставяне или премахване на оптични конектори на изходния порт, за да се предотврати прах замърсяване—което може да доведе до повишена загуба на вмъкване—или изгаряне на края на влакнестия конектор.

● Когато стартирате, първо се уверете, че както превключвателят на захранването, така и превключвател с ключ са изключени, след това свържете захранването. При изключване, първо изключете ключа и изключете захранването едва след като светлинният индикатор на изхода е изгаснал. Никога не прекъсвайте директно захранването захранване, докато светлинният източник работи.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; то трябва да се съхранява на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
