C-band ASE широколентов източник на светлина

Съдържание

1. Въвеждане на C-band ASE широколентов източник на светлина

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Стъпки на операцията

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

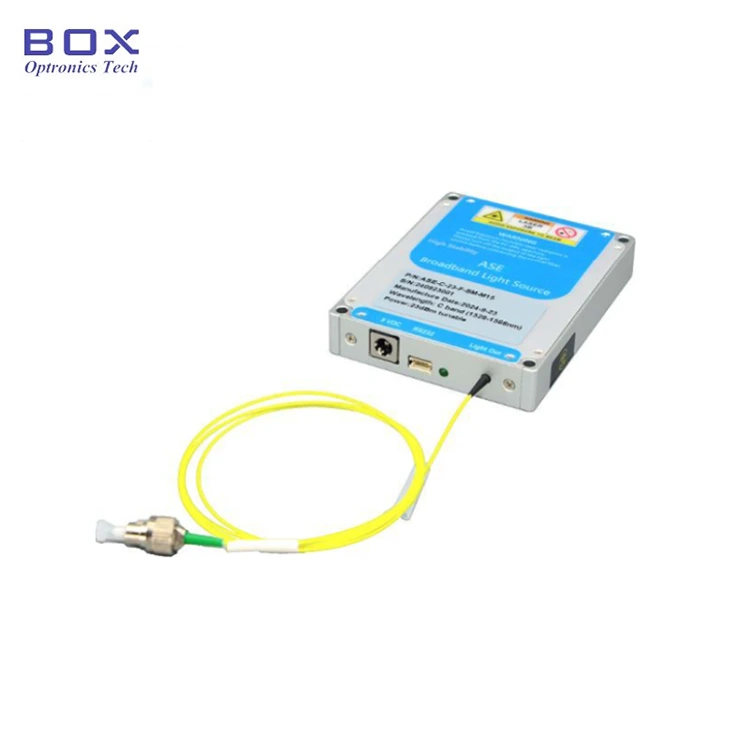

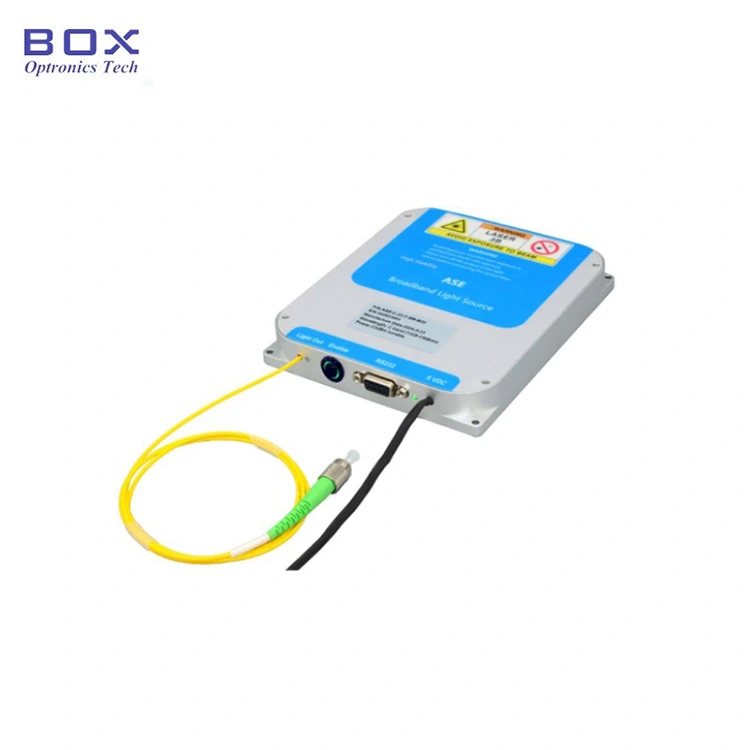

Представяне на продукта

Този широколентов източник на светлина ASE принадлежи на некохерентен източник на светлина, който е спонтанното излъчване, генерирано от a полупроводниково лазерно изпомпвано кварцово влакно, легирано с ербий. Спектрално сплескване технологията постига широколентови плоски спектри, а дължината на вълната покрива C лентата, и спектралната плоскост <2dB, постигната чрез SM влакно или PM влакно изход, многостепенна опция за захранване, подходяща за приложения за наблюдение на оптични влакна.

Продукт Спецификации

Характеристики на продукта

● Висока стабилност Изход;

● Плосък спектър;

● DB9 Женски (RS232) комуникации за лесна интеграция.

Продуктови приложения

● Оптични влакна усещане;

● Медицински изображения;

● Телекомуникации;

● Оптичен тестване на устройството.

Продукт Подробности

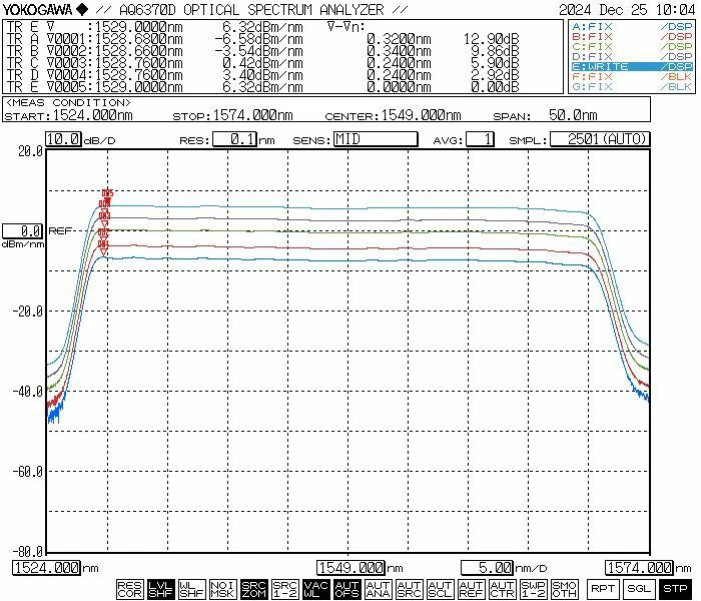

● Типичен спектър:

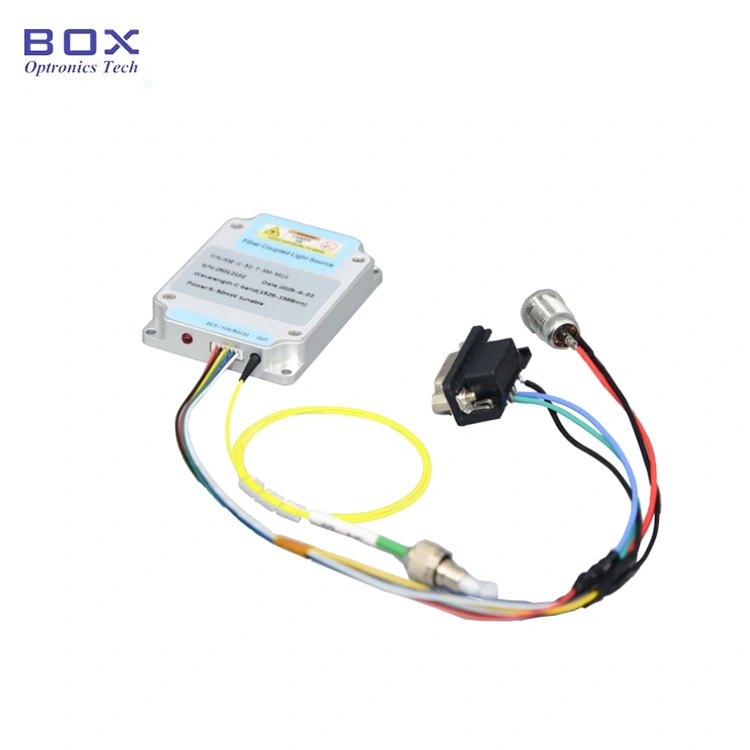

● Стандартни аксесоари

Операция стъпки

Стъпка 1. Разопаковане и сглобяване: Моля, проверете дали аксесоарите са пълни преди сглобяването.

Стъпка 2. Свързващи влакнести джъмпери: отворени капачката за прах на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще се тестват след потвърждение, че няма замърсяване или повреда.

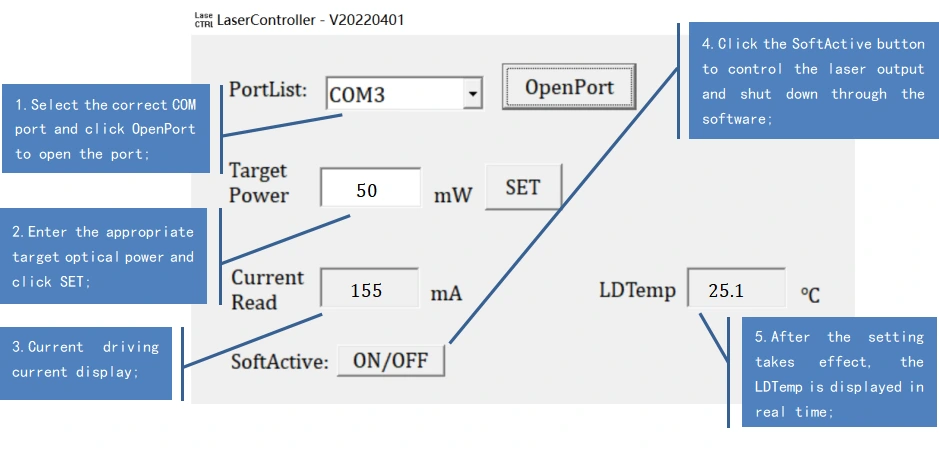

Стъпка 3. Свързване на захранващия адаптер и серийния кабел: Свържете модула на източника на светлина и захранващия адаптер; свържете модул за източник на светлина и компютър с USB-RS232 сигнален кабел. (Забележка: The компютърът първо трябва да инсталира драйвера за сериен порт. Шофьорът може да бъде намерен на CD-ROM или получен от компанията Box Optronics.)

Setp4. Употреба: Отворете източника на светлина ключ за активиране; светлинният индикатор за изходния източник на светлина свети и има изходна оптична мощност. По това време работният ток и стойността на оптичната мощност са параметрите, зададени от хост компютъра при последното изключване. Те могат да бъдат модифициран и записан в софтуера на хост компютъра (само за версията на модела с регулируема мощност).

Стъпка 5. След употреба: Щракнете върху затваряне бутон, изключете захранването и разкачете оптичната връзка.

Поръчване информация

напр.: ASE-C-50-SM-T-M

(Информация за поръчка: C-band ASE широколентов източник на светлина, 50mW изход мощност, със SM влакно, регулируема мощност, модулен пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има някои в наличност, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● Не се препоръчва често да включвате и изключвате оптичните влакна конектор в изходния край. Това помага да се избегне замърсяване с прах, който може увеличаване на загубата на вмъкване или причиняване на изгаряне на края на съединителя.

● Когато стартирате, първо се уверете, че превключвателят на захранването и превключвателят с ключ са изключени, след това свържете захранването. Когато изключвате, първо изключете ключ ключ; след като светлинният индикатор за състояние изгасне, изключете захранването. Направи не прекъсвайте директно захранването, докато светлинният източник работи.

● За ASE модели с широколентов източник на светлина с по-малка изходна мощност над 200 mW, конекторът за изходни влакна може да бъде свързан към друг едномодов влакнести устройства чрез подвижен адаптер (влакнест фланец). Въпреки това, ако крайното лице на влакнестия конектор е замърсен, той е силно податлив на повреда от изгаряне когато лазерът е активиран - дори ако лазерната мощност е много ниска. следователно преди да свържете оптичния конектор, трябва да използвате специализирано влакно почистващи инструменти за цялостно почистване на челната повърхност. Освен това използвайте фибри инспектор на края, за да провери внимателно повърхността, като се увери, че е напълно без прах и замърсители, преди да направите връзката чрез влакното фланец. По време на почистването, проверката и свързването на оптичния конектор, трябва да се уверите, че източникът на светлина е в деактивирано състояние; под бр обстоятелства, ако тези операции се извършват, докато светлинният източник е включен излъчващи светлина. След като употребата приключи и конекторът е изключен от други влакнести компоненти, трябва незабавно да покриете влакнестия конектор със защитна капачка против прах.

● Модели с широколентов ASE източник на светлина с изходна мощност от 200 mW или по-висок може да има изходна свинска опашка, завършена с FC/APC конектор. Въпреки това, този конектор е предназначен единствено за инициирана от потребителя изходна мощност мониторинг (чрез свързване към оптичен измервател на мощност) или за взаимодействие с Оптичен колиматор с край на FC за насочване на лазерния изход в свободното пространство. то Силно се препоръчва да не използвате фланцов адаптер за директно свързване конектор със свинските опашки на други влакна или устройства, притежавани от потребителя; правейки това носи значителен риск от повреда както на оптичния конектор, така и на самият усилвател. Ако се изисква взаимно свързване с други влакна, това е така препоръчително е да се използва фузионно снаждане; освен това се уверете, че видовете влакната, които са свързани, са взаимно съвместими.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; магазин на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
