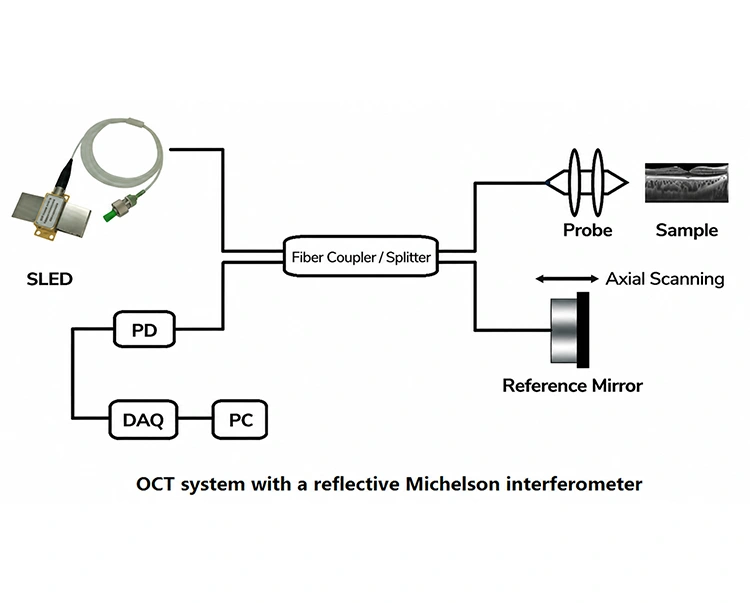

(1) Светлината, излъчвана от широколентов източник с ниска кохерентност (като SLED), се разделя на два лъча от разделител на лъчи (или съединител за влакна), влизайки съответно в еталонното рамо и рамото на пробата.
(2) Светлината в еталонното рамо се отразява обратно от огледало.
(3) След като светлината в рамото на пробата освети изследваната тъкан или материал, обратно разсеяната светлина от различни дълбочини се връща.
(4) Двата лъча се рекомбинират в разделителя на лъча; сигнал за смущение се генерира само когато оптичната разлика в пътя между двете рамена попада в рамките на кохерентната дължина на светлинния източник. Тази къса кохерентна дължина осигурява висока аксиална разделителна способност на системата.
(5) Чрез сканиране на позицията на референтното огледало или използване на честотно сканиране за получаване на сигнали за смущения, системата може да реконструира двуизмерни или триизмерни томографски изображения на пробата слой по слой.
|
Компонент |
Описание на функцията |
|
Светлинен източник SLED |
Осигурява широколентова светлина с ниска кохерентност, служейки като основен източник на светлина за OCT системата за постигане на висока аксиална разделителна способност; обикновено работи в близката инфрачервена лента от 800–1550 nm. |
|
Оптичен съединител / сплитер |
Разделя източника на светлина на рамо за проба и рамо за сравнение и комбинира ехо сигналите от двете рамена в детектора. |
|
Сонда |
Фокусира светлинния лъч върху повърхността или вътрешността на пробата и събира обратно отразени / обратно разпръснати оптични сигнали от различни дълбочини. |
|
Референтно огледало |
Осигурява стабилен референтен оптичен път. Той променя дължината на оптичния път на еталонното рамо чрез прецизно аксиално сканиране, реализира съвпадение на интерференчен сигнал с отразена светлина от различни дълбочини на пробата и завършва сканирането с разделителна способност в дълбочина. |
|
PD |
Открива интерферентни оптични сигнали от рамото на пробата и рамото за сравнение. |
|
Система за събиране на данни (DAQ) |
Преобразува фотоелектричните сигнали в цифрови за обработка и съхранение в реално време от компютъра. |
|
PC |
Обработва получените интерферентни сигнали чрез алгоритми като бърза трансформация на Фурие (FFT) и реконструира 2D или 3D томографски изображения с висока разделителна способност на пробата. |

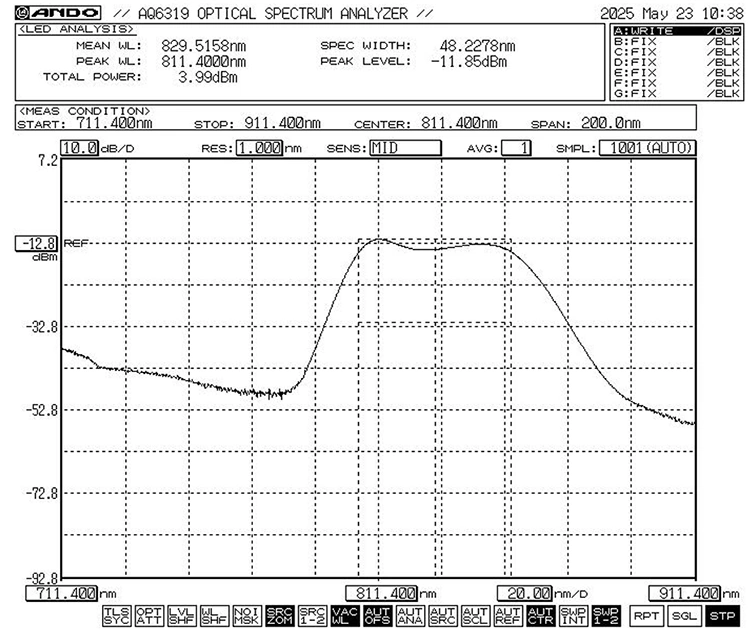

840nm 20mW SLED широколентов източник на светлина
1060nm 1064nm SLD източник на светлина
Q1: Каква дължина на вълната (в nm) на SLD широколентов източник на светлина обикновено се използва в OCT?
A1: Биомедицинско изображение → 800–1060 nm;
Индустриална инспекция/Приложения за оптични влакна → 1300–1550nm.
В2: SLED широколентов източник на светлина изисква ли изолатор?
A2: За индустриални приложения е необходимо независимо да се оцени величината на отразената оптична мощност; ако е оправдано, може да са необходими множество изолатори.
В3: SLD източниците на светлина, които предоставяте, идват ли с вградена драйверна верига?
A3: Да, ние предлагаме модулни решения, които интегрират лазерен чип, драйверна верига и (по избор) съединител за влакна. Това позволява директна употреба или допълнителна системна интеграция, без да е необходимо клиентът да свързва външен драйвер.
-
