840nm оптично свързан SLD широколентов източник на светлина

Общ преглед на продукта-840nm оптично свързан SLD широколентов източник на светлина

Box Optronics произвежда 840nm Fiber Coupled SLD Broadband Light Source, високоефективен активен оптичен компонент, базиран на усилено спонтанно излъчване (ASE) от структура на полупроводников оптичен усилвател, осигуряващ висока оптична мощност с широка спектрална честотна лента и ниска времева кохерентност.

Той осигурява по-висока изходна мощност от светодиодите, като същевременно поддържа много по-широк спектър от лазерните диоди, което го прави подходящ за приложения, изискващи ниска кохерентност и висока яркост.

С 5 mW минимална изходна мощност, 10 nm типична 3 dB честотна лента и отлична стабилност на мощността (≤±0,02dB краткосрочно, ≤±0,05dB дългосрочно), този 840nm SLD източник е оптимизиран за прецизни оптични системи за наблюдение и изображения. Устройството се предлага както в компактна модулна форма (70×90×18mm) за системна интеграция, така и в настолна форма (195×220×120mm) за лабораторни и тестови среди.

Оборудван със 780-HP оптични кабели и FC/APC конектори като стандарт, с опционален RS485 комуникационен интерфейс за наблюдение и контрол, този SLD светлинен източник предлага гъвкавост и надеждност за широк спектър от приложения.

Основни характеристики-840nm оптично свързан SLD широколентов източник на светлина

● Висока изходна мощност: минимум 5mW

● Широка спектрална честотна лента: 10nm типично (-3dB)

● Ниска спектрална вълна за чист спектър

● Гаусов спектрален профил

● Отлична стабилност на мощността: ≤±0.02dB/15min краткосрочно

● Дългосрочна стабилност: ≤±0.05dB/8 часа

● Изход, свързан с влакна с влакна 780 HP

● Стандартен конектор FC/APC, налични са и други опции

● Два форм фактора: модул и настолен

● RS485 комуникационен интерфейс за наблюдение

● В сравнение с евтино решение

● Широк температурен диапазон на работа: -5°C до +55°C

● Компактен и здрав дизайн на опаковката

● Опционална настолна версия със сензорен екран

Типични приложения-840nm оптично свързан SLD широколентов източник на светлина

● Оптични жироскопи (FOG)

● Системи за оптична кохерентна томография (OCT).

● Медицинска образна диагностика и биомедицинска оптика

● Оптични сензорни системи

● Интерферометрия на бяла светлина

● Тестване и характеризиране на оптични компоненти

● Лаборатории за изследване и развитие

● Рефлектометрия на домейна на оптична кохерентност (OCDR)

Технически спецификации-840nm оптично свързан SLD широколентов източник на светлина

Оптични спецификации (T=25°C)

Механични и екологични спецификации

Подробности за продукта-840nm оптично свързан SLD широколентов източник на светлина

Какво е SLD?

Суперлуминесцентният диод (SLD) е полупроводников широколентов оптичен източник, базиран на усилено спонтанно излъчване (ASE) с голямо оптично усилване във вълноводна структура, подобна на лазерен диод, работеща при условия на потисната оптична обратна връзка, за да се предотврати лазерното трептене.

За разлика от лазерните диоди, които разчитат на резонансна кухина, SLD използват фасети с ниско отразяване (покрити с AR) и ъглови или наклонени вълноводни структури за потискане на обратната връзка от кухината, позволявайки голямо оптично усилване, като същевременно избягват лазерно действие.

Основни характеристики на SLD:

• Значително по-висока изходна мощност и яркост от светодиодите, като същевременно се поддържа ниска времева кохерентност

• Широколентово излъчване с гладка ASE спектрална обвивка

• Много ниска времева кохерентност (къса кохерентна дължина), идеална за интерферометрични приложения като OCT

• Обикновено едномодова вълноводна структура, позволяваща ефективно свързване на едномодови влакна

• Спектрална форма, обикновено проектирана като квази-гаусови или персонализирани профили с плосък връх в зависимост от дизайна

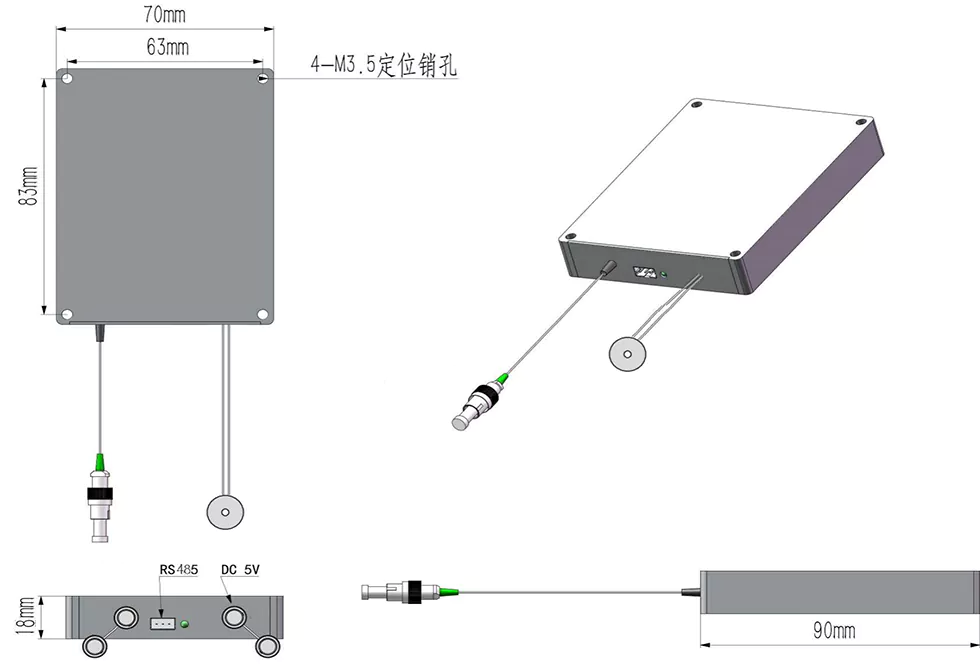

Размери на опаковката

840nm SLD широколентов източник на светлина се предлага в две пакетни конфигурации:

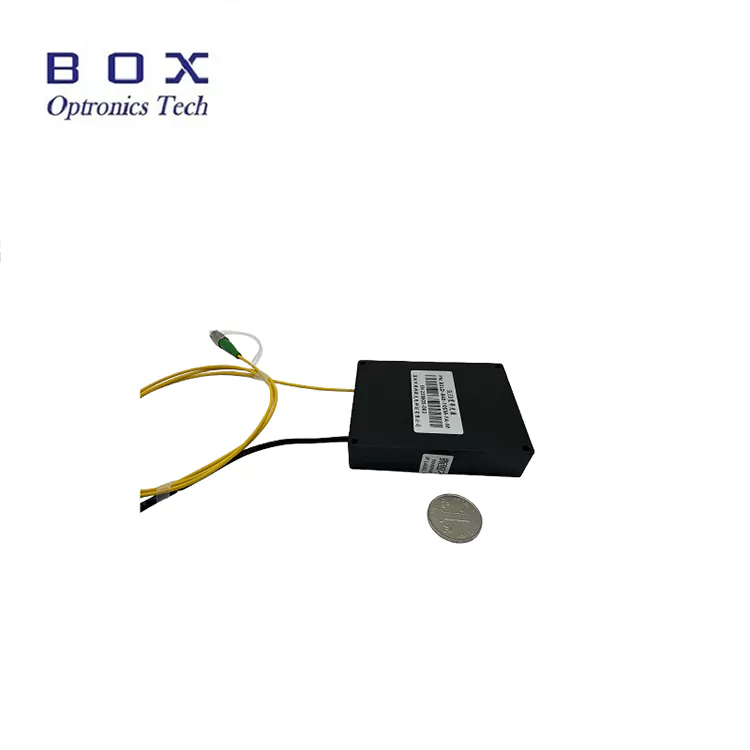

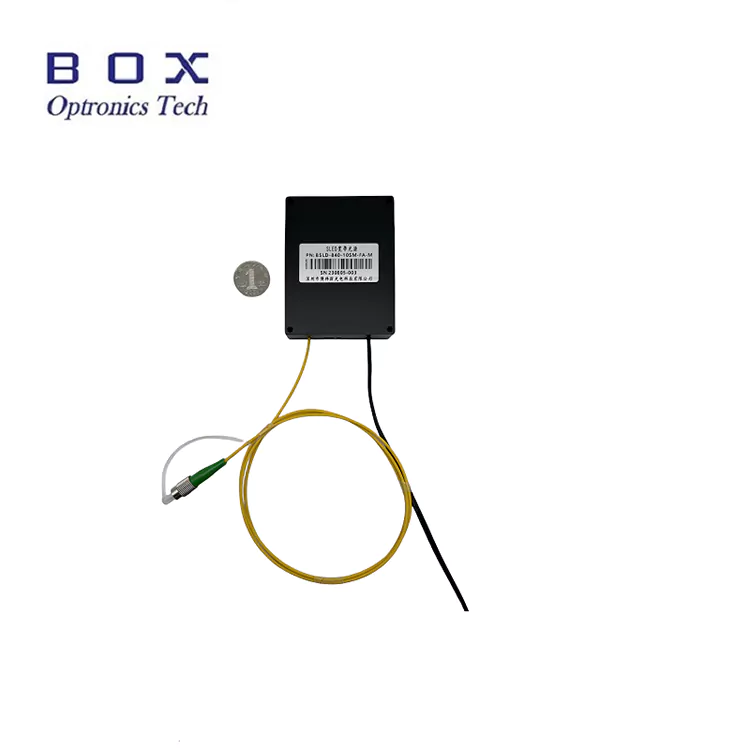

Версия на модула (70×90×18mm):

• Компактен, нископрофилен дизайн за системна интеграция

• 4-M3.5 монтажни отвора за сигурен монтаж

• Вход за постоянен ток (5V или 12V)

• RS485 комуникационен порт (DB9 женски)

• Изход за оптична опашка с FC/APC конектор

• Идеален за вграждане в инструменти и системи

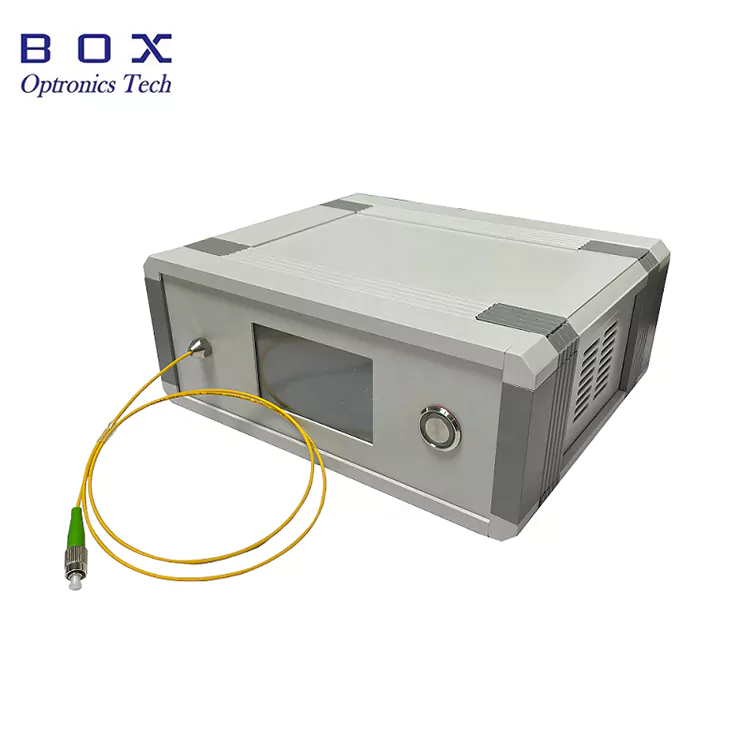

Настолна версия (195×220×120 mm):

• Настолен форм фактор за лабораторна употреба

• Вграден сензорен дисплей за наблюдение на състоянието

• Вход за променлив ток (110-240V универсален)

• RS485 комуникационен порт (DB9 женски)

• Изход за влакна на предния панел

• Лесен за използване, plug-and-play операция

• Идеален за научноизследователски и развойни лаборатории и тестови среди

Контрол и Мониторинг

Както модулната, така и настолната версия поддържат RS485 комуникационен интерфейс за наблюдение и управление. Настолната версия разполага допълнително с вграден сензорен екран за локална работа.

Налични параметри за наблюдение и контрол:

• Мониторинг на изходната мощност

• Управлявайте текущо наблюдение

• Мониторинг на температурата

• Регулиране на мощността (по избор)

• Софтуер за хост компютър за управление на компютър (по избор)

Защо да изберете Box Optronics?

• Строг контрол на качеството със 100% тестване преди изпращане

• Конкурентни цени със стабилна възможност за доставка на едро

• Гъвкави опции за персонализиране за дължина на вълната, мощност, честотна лента, влакна и конектори

• 7×24 часа техническа поддръжка и бърза реакция

• Глобална доставка с DHL, UPS и FedEx експресна доставка

• Налични както модулни, така и настолни версии

• Допълнителен хост софтуер за системна интеграция

• Надеждни дългосрочни доставки за производствени количества

Спектрална производителност-840nm оптично свързан SLD широколентов източник на светлина

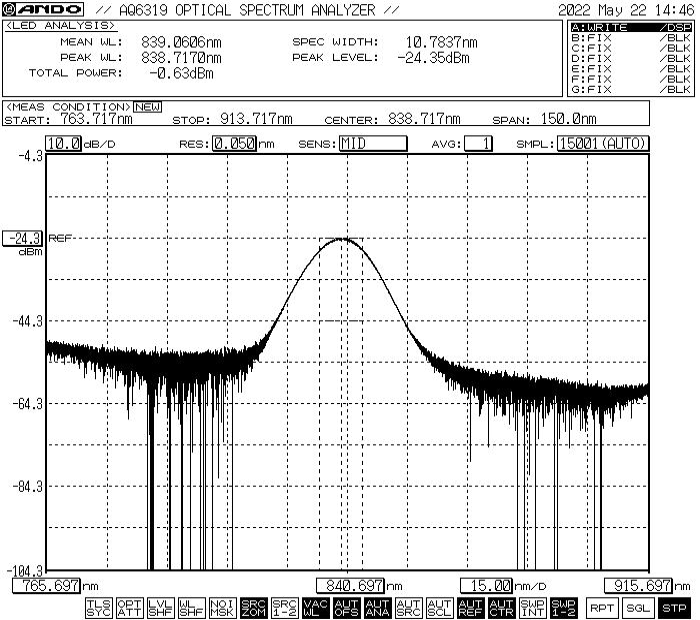

Типичният спектър показва централна дължина на вълната около 840 nm с приблизително 10 nm -3dB честотна лента.

*Забележка: Показаният спектър е типична производителност. Действителният спектър може леко да варира от единица до единица. Свържете се с нас за конкретни данни за спектъра или персонализирани изисквания за спектъра.

Информация за поръчка-840nm оптично свързан SLD широколентов източник на светлина

Образцова номенклатура

BSLD - XXX - XX - XX - X - (X)

Пример: BSLD - 840 - 51 - SM - M

840nm SLD широколентов източник на светлина, 5mW изходна мощност, 10nm честотна лента, 780-HP влакно, версия на модула, 5VDC захранване

Налични опции за персонализиране

• Централна дължина на вълната: 840nm стандарт, други дължини на вълната са налични при поискване

• Изходна мощност: 5mW стандарт, налични са опции с по-висока мощност

• Спектрална честотна лента: 10nm стандарт, налични са други опции за честотна лента

• Тип влакна: 780-HP стандарт, налични са и други специални влакна

• Дължина на влакното: 0,5 м, 1 м, 1,5 м, 2 м (налични дължини по избор)

• Тип косичка: 900μm свободна тръба, 3,0 mm свободна тръба

• Тип конектор: FC/APC стандартен, FC/UPC, SC/APC, LC/APC или потребителски

• Тип пакет: Модул или Настолен

• Захранващо напрежение: 5VDC, 12VDC (модул), 110-240VAC (настолен)

• Оптичен изолатор: Налична е опция за вграден изолатор

• Комуникационен интерфейс: RS485 стандарт, налични са и други интерфейси

• Софтуер на хост компютър: Наличен за наблюдение и контрол

За персонализирани изисквания, моля, свържете се с нашия търговски екип с вашите спецификации.

Лист с данни и доклад от теста

Всеки 840nm SLD широколентов източник на светлина се доставя с изчерпателен доклад от теста, документиращ измерените параметри на производителност. PDF файлът с таблица с данни съдържа подробни спецификации, криви на производителност и чертежи с размери.

• Индивидуален протокол от теста, включен към всяка единица

• Проследим сериен номер за всяка единица

Лист с данни

Условия за оферта и плащане

Условия за оферта

• EXW (Ex Works): Препоръчва се, ако имате DHL/UPS/FedEx акаунт. Изпращаме чрез вашия акаунт; ние не таксуваме разходи за доставка.

• DAP (доставено на място): Ако нямате куриерска сметка, можем да организираме доставка с предплатен транспорт.

• Други условия: Моля, свържете се с нас, за да обсъдим.

Условия за плащане

• PayPal: Бързо и сигурно плащане за мостри и малки поръчки

• T/T (банков превод): Стандартен метод на плащане за нормални производствени поръчки

• Alibaba Trade Assurance: Сигурна защита на поръчките за онлайн транзакции с гаранция за купувача

• Кредитна карта: Приема се чрез PayPal, Alibaba

• Гъвкави условия на плащане: по договаряне

Време за изпълнение

• Стандартна изработка: ~10-15 работни дни

• Потребителски конфигурации: 15-20 работни дни

• Обемни поръчки: Моля, свържете се за производствен график

• Международна доставка: ~3-5 работни дни (DHL/UPS/FedEx express)

• Ускорено обслужване: Предлага се при поискване

Бележки за работа и работа

Боравене с влакна

• Избягвайте остри завои или прегъвания, които могат да повредят влакното

• Не дърпайте и не усуквайте влакнестите опашки

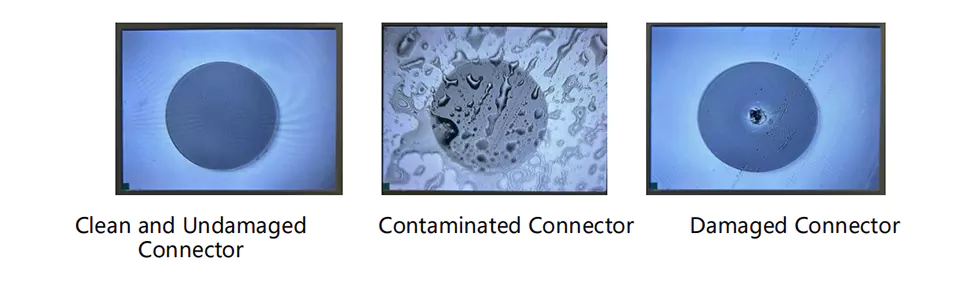

• Почистете влакнестите конектори преди свързване, като използвате подходящи инструменти за почистване

• Винаги използвайте капачки против прах, когато конекторът не се използва

• Проверете края на влакното за повреди преди употреба

Съображения за мощност и работа

• Уверете се, че захранващото напрежение е подходящо, преди да свържете

• Не превишавайте максималния ток на задвижване или мощност

• Използвайте подходящо поглъщане на топлина за непрекъсната работа

• Изключете захранването, преди да свържете/разкачите оптично влакно

• Не гледайте директно в оптичния изход, когато е включен
