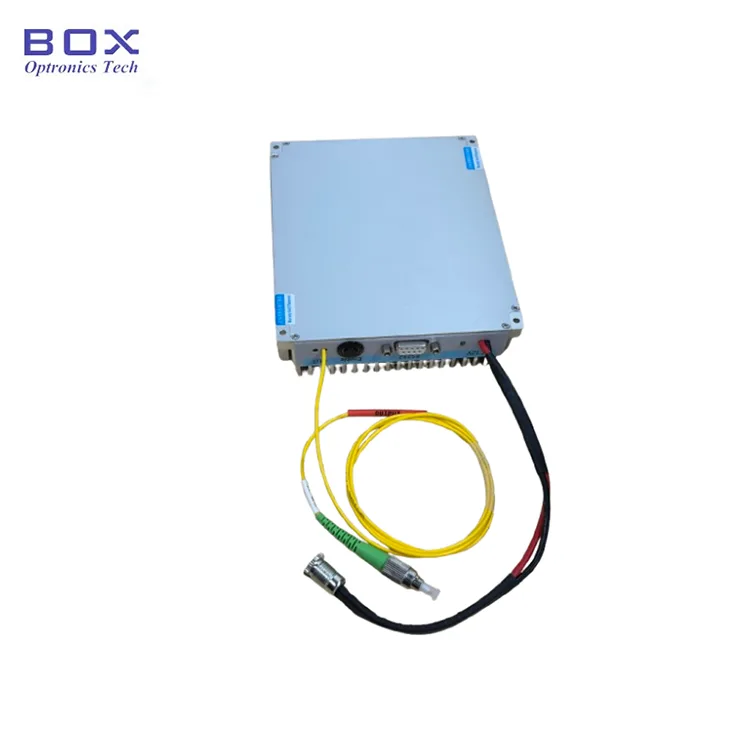

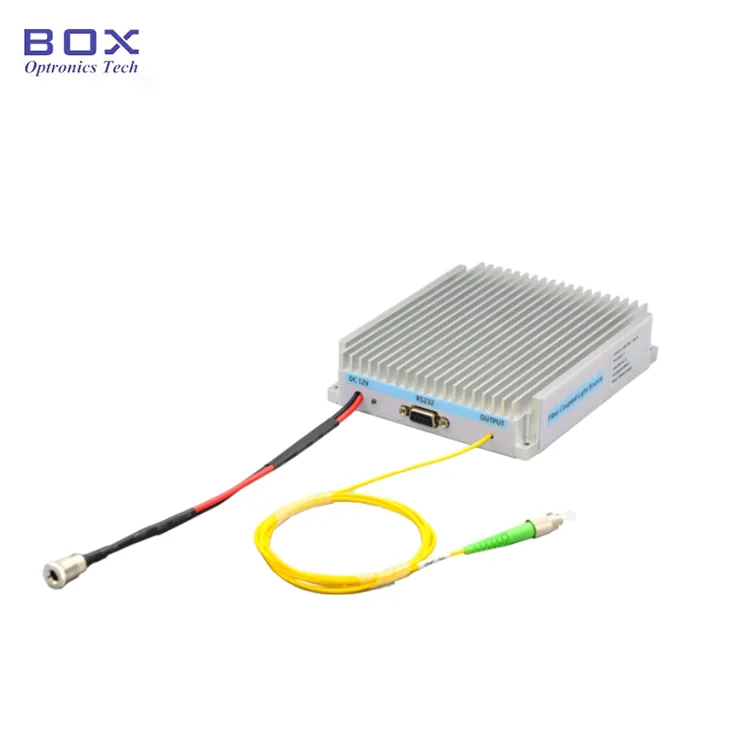

808nm лазерен източник е базиран на високоефективен полупроводников лазерен чип с 105/125um или 200/220um 0,22N изход, свързан с многомодови влакна, и управляваща верига с постоянен ток, проектирана да осигури безопасна и стабилна работа. Предлага 5W, 10W и 20W изходна мощност. Осигурява компютърен хост контрол или команди за работа и интеграция. Подходящ за приложения във влакнесто лазерно изпомпване, биомедицина и т.н. При продължителна употреба трябва да се обърне внимание на разсейването на топлината на лазерния източник.
|
Параметри |
единица |
Мин. |
Тип. |
Макс. |
Бележки |
|
Работна дължина на вълната |
nm |
803 |
808 |
813 |
|
|
Изходна мощност |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Режим на работа |
- |
CW |
|
||
|
Нестабилност на мощността |
dB |
≤±0,02 (15 мин.); ≤±0,05 (8 часа) |
≤±0,5%; ≤±1,2% |
||
|
Тип влакна |
- |
105/125 или 200/220 |
0.22NA |
||
|
Оптичен конектор |
- |
FC/PC или SMA |
|
||
|
Комуникационен интерфейс |
- |
DB9 женски (RS232) |
|
||
|
Измерение |
мм |
125(Д)×150(Ш)×31(В) |
Модул |
||
|
мм |
195(Ш)×220(Д)×120(В) |
Настолен |
|||
|
Захранване |
VDC |
12V/15A |
Модул |
||
|
VAC |
100–240VAC |
Настолен |
|||
|
Работна темп. |
℃ |
+15 ~ +50 |
|
||
|
Температура на съхранение |
℃ |
-30 ~ +70 |
|
||
● Висока изходна мощност;
● Лесен за работа или интеграция;
● Осигурете FC/UPC или SMA905 конектор.
● Фибролазерно изпомпване; л
● Биомедицина;
● Лазерна обработка на материала.
● Какъв е типичният толеранс на дължината на вълната?
Централната дължина на вълната обикновено е 808nm±5nm. По-тясното управление на дължината на вълната трябва да бъде персонализирано.
● Подходящ ли е лазерът за работа с непрекъсната вълна (CW)?
да Лазерният източник е проектиран за стабилна CW работа и може също да поддържа регулиране на тока и мощността чрез компютърен хост софтуер.
● Може ли изходната мощност да се регулира?
да Изходната мощност може да се регулира чрез задвижващия ток. Настолната версия обикновено поддържа регулиране на мощността на предния панел, а версията Module поддържа софтуерно управление или команди за компютърен хост.
● Какви методи за охлаждане са налични?
Поставен върху радиатор за контактно охлаждане. Или вентилаторно охлаждане.
● За какво се използва 808nm мултимоден високомощен лазерен източник?
Многомодовият лазерен източник с висока мощност 808nm се използва широко в DPSS лазерно изпомпване, биомедицински инструменти, флуоресцентно възбуждане, спектроскопия, оптично наблюдение, научни изследвания и промишлени лазерни системи.
|
Име |
Дължина на вълната |
Изходна мощност |
Тип влакна |
Конектор |
Пакет |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Лазерен източник |
808:808 nm |
05:5W 10:10 W 20:20W |
M1:105/125um M2:200/220um други |
FU:FC/UPC SMA: SMA905 други |
М: Модул Б: Настолен |
напр.: BFL-808-05M1-FU-M
(Информация за поръчка: 808nm лазерен източник, 5W изходна мощност, с 105/125um влакно, FC/UPC конектор, модулен пакет).
За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com
● Условия за оферта
(1) EXW:
Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.
(2) DAP:
Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.
(3) Други
● Условия за плащане
Налични са PayPal и T/T.
Изработка: 10-15 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)
Международна логистика: 3-5 работни дни.
Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни, включително модул за лазерен източник, USB кабел за данни, захранващ адаптер, протокол от теста и др.
Стъпка 2. Свързване на оптични кабели за свързване: Отстранете капачките за прах от конекторите или адаптерите за оптични влакна и свържете кабелите за свързване на оптични влакна – или съединени влакна – към тестваното устройство или оборудването за измерване на мощността.
Стъпка 3. Свържете захранващия и серийния кабел: Поставете захранващия кабел в захранващия порт на лазерния източник и използвайте сигналния кабел, за да свържете хост компютъра към лазера. Забележка: За сигналния кабел USB-485 DB9 драйверът трябва първо да бъде инсталиран на компютъра; Box Optronics ще го осигури.
Setp4. Включване: Светлинният индикатор светва и лазерът започва да работи. В този момент стойностите на работния ток и мощността на лазера отговарят на параметрите, зададени чрез софтуера на хоста преди последното изключване; ако са необходими корекции, те могат да бъдат модифицирани и запазени в хост софтуера.

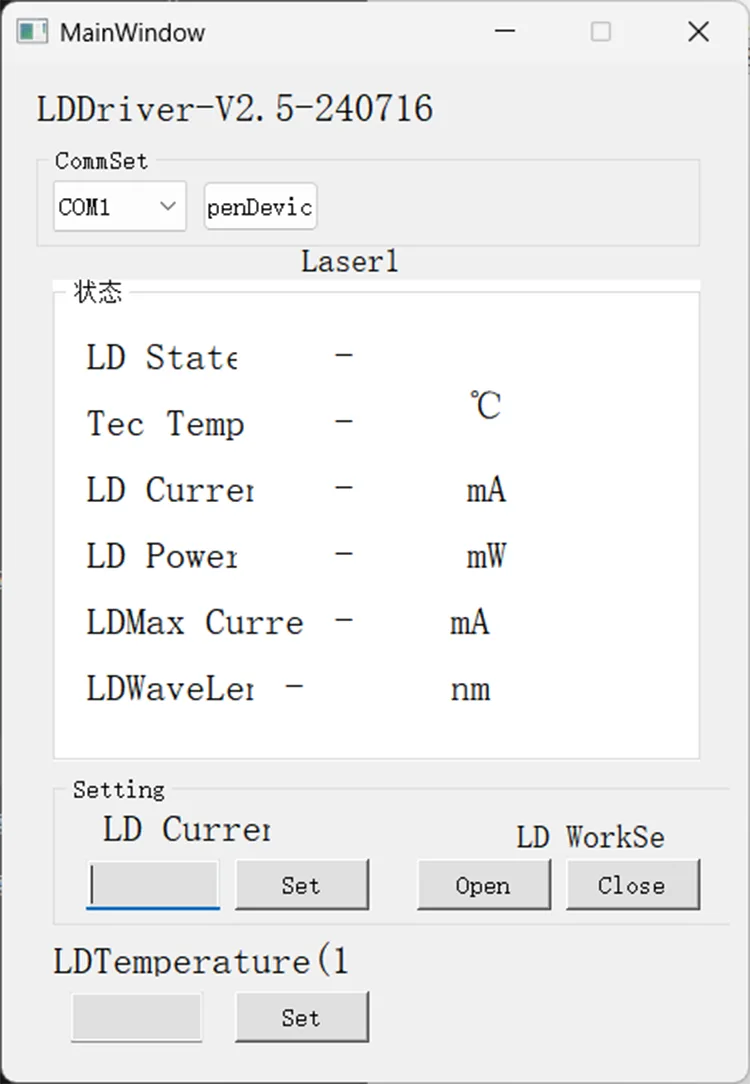

Стъпка 5. Контролен софтуер: Box Optronics предоставя серийна команда или компютърен софтуер за контрол на LD тока и LD температурата на 808nm лазерен източник. Изберете правилния порт, задайте тока и температурата, след което щракнете върху бутона за отваряне. (За да предотвратите повреда, увеличавайте бавно тока на задвижването при първоначална работа. Не прилагайте пълен ток веднага.)
Стъпка 6. Изключване: След като приключите с употребата, изключете лазера и поставете сигурно предпазната капачка от влакна. За да предотвратите внезапна лазерна мощност с висока мощност – която може да повреди оптичните компоненти – при повторно включване на устройството се препоръчва първо да регулирате нивото на мощност до нула, преди да изключите захранването.

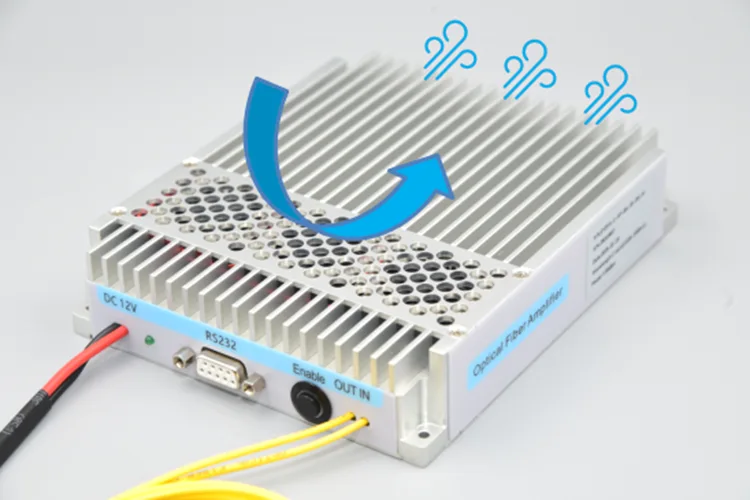

● При продължителна употреба трябва да се обърне внимание на разсейването на топлината на лазерния източник. Лазерният източник трябва да бъде фиксиран върху радиатора и да се охлажда с вентилатор.
● Когато стартирате, първо се уверете, че и превключвателят на захранването, и ключът са изключени, след което свържете захранването. Когато изключвате, първо изключете ключа и изключете захранването едва след като светлинният индикатор изгасне; никога не прекъсвайте директно захранването, докато оборудването работи.
● Не се препоръчва често поставяне и премахване на оптични конектори, тъй като това увеличава риска от замърсяване с прах и потенциална повреда на челните повърхности на конектора.

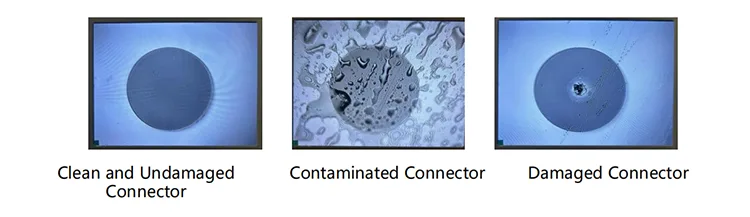

● Преди да свържете оптичния конектор, той трябва да се избърше с хартия за лещи без влакна. Задължително е да използвате инспектор на края на влакното, за да проверите неговата чистота, преди да го свържете през фланеца; в противен случай, крайната страна на конектора може да бъде изгорена, когато лазерът се активира. Когато свързвате фланеца, уверете се, че операцията се извършва без активно предаване на светлина. Когато не се използва, моля, дръжте капачката за прах здраво поставена върху оптичния конектор.
● Моля, вземете предпазни мерки срещу влага; съхранявайте на сухо място.
● Гаранционен срок:
Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.
● Изключения от безплатната гаранция:
По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Въпреки това Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:
(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.
(2) Неизправности поради неправилна работа от потребителя.
(3) Очевидни физически щети, причинени от човешка грешка.
(4) Неразрешено разглобяване, модификация или ремонт.
(5) Променени или непълни гаранционни етикети на корпуса.
(6) Повреда или загуба по време на транспортиране.
