980nm помпа диоден лазерен модул с вградени задвижващи вериги

Съдържание

1. Въвеждане на 980nm помпа диоден лазерен модул с вградени задвижващи вериги

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Стандартни аксесоари

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

980nm помпа диоден лазерен модул с вградено задвижване Схемите са специално проектирани за оптична комуникация, усилване на влакна, и изследване на нелинейната оптика. Той интегрира лазерен чип, задвижваща верига, защитно устройство за контрол на температурата и изходна структура на влакна в едно, с бр изисква се външно устройство, plug-and-play. Налични са 200mW/ 400mW/ 600mW. SM влакна и PM влакна не са задължителни. 1 година гаранция. При използване на лазерен източник модул за дълго време, не забравяйте да вземете предвид разсейването на топлината. Поставете модул на радиатор.

Продукт Спецификации

Характеристики на продукта

● Вградени интегрални схеми на задвижване, без външни изисква се драйверна платка.

● Компактен и малък размер, подходящ за интегриране и лесен монтаж.

● Мощност и спектрална стабилност.

● Комуникационният интерфейс е съвместим.

Продуктови приложения

● Източник на помпа за влакнести усилватели (EDFA).

● Лазерно сензорно оборудване.

● Пренос на комуникации по оптични влакна системи.

● Биологично откриване.

Подробности за продукта

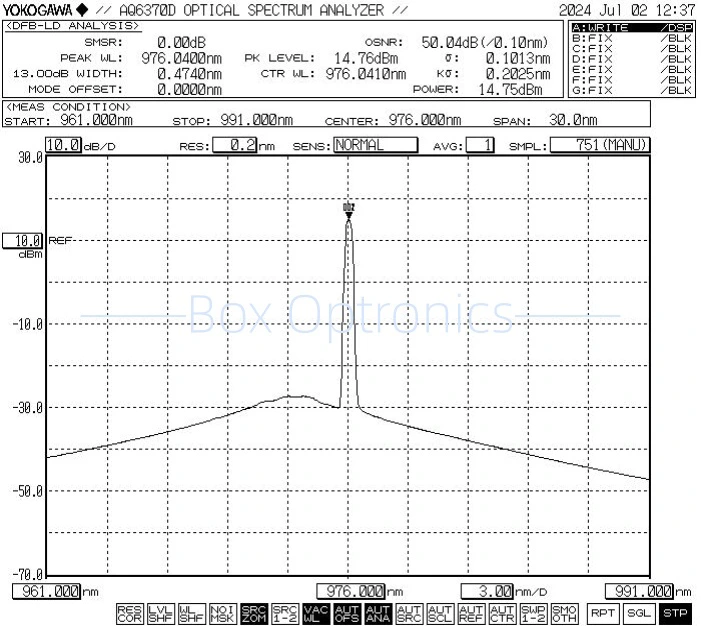

● Типичен спектър: 976nm

● Стандартни аксесоари

Стъпки на операцията

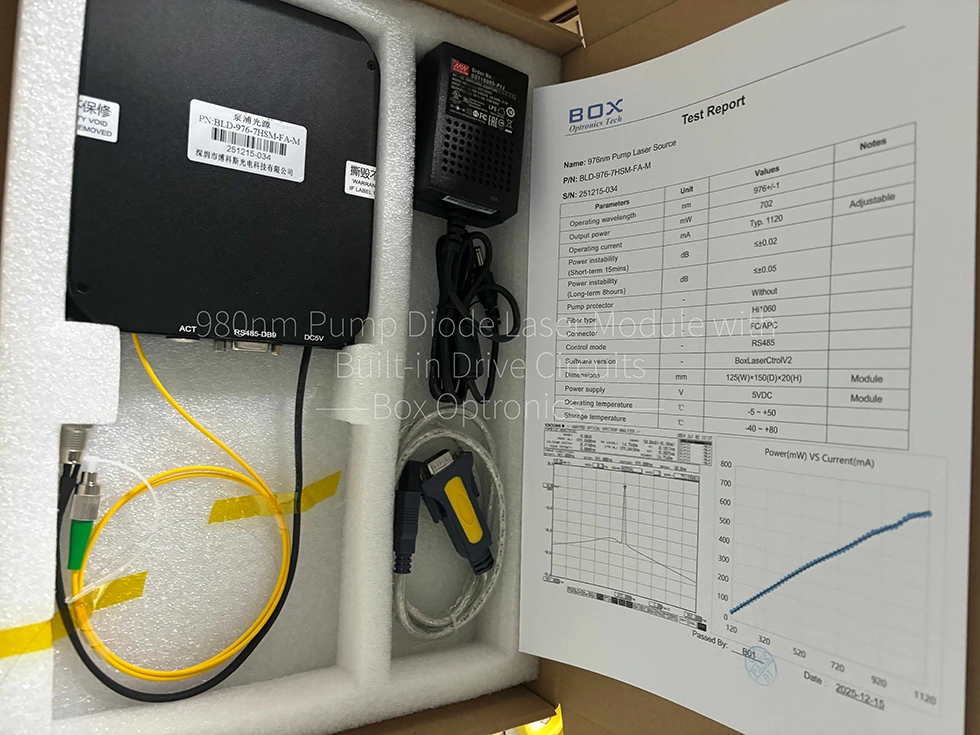

Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни, включително лазерен източник на помпа, USB кабел за данни, захранващ адаптер, протокол от тест и др.

Стъпка 2. Захранване: Свързан към DC импулсно захранване или регулирано захранване, което отговаря на тяхната мощност изисквания за доставка. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер доставен в съответствие с местните стандарти за напрежение.)

Стъпка 3. Свързване на изходно влакно: Отворете капачка за прах на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще се тестват след потвърждение, че няма замърсяване и щети.

Setp4. Свържете се с хост компютъра: Използвайте USB-RS485 DB9 кабел за данни за свързване на 980nm помпа диоден лазерен модул с Вградени схеми на задвижване и компютър; компютърът първо трябва да инсталира a специален драйвер за сериен порт за идентифициране на кабела за данни на USB-RS485 сериен порт, в противен случай софтуерът на хост компютъра и модулът на източника на светлина не могат да бъдат правилно свързан и комуникиран. Моля, попитайте Box Optronics за драйвера.

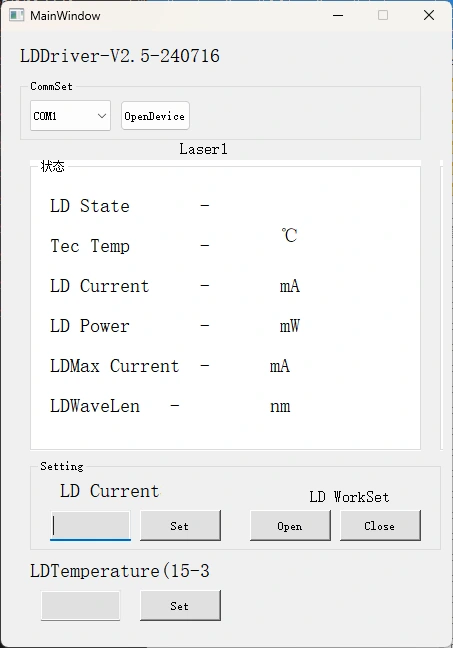

Стъпка 5. Софтуер за управление: Box Optronics предоставя серийна команда или компютърен софтуер за контролирайте LD тока и LD температурата на 980nm Pump Diode Laser Module с вградени задвижващи вериги. Изберете правилния порт, задайте текущия и температура, след което щракнете върху бутона за отваряне. (За да предотвратите повреда, увеличете задвижването ток бавно при първоначална работа. Не прилагайте пълен ток веднага.)

Стъпка 6. След употреба щракнете върху бутона за затваряне, изключете захранването и изключете влакнеста връзка.

Информация за поръчка

например: BLD-976-6HSM-FA-MP1

(Информация за поръчка: 980nm помпа диоден лазерен модул с вграден Задвижващи вериги, 976nm, 600mW изходна мощност, със SM Hi1060 влакно, FC/APC конектор, защита срещу 1064 nm отразена светлина, модулен пакет).

*Оборудван с протектор на помпата, затихването на изходната мощност е 10–15%.

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Terms of quote and плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

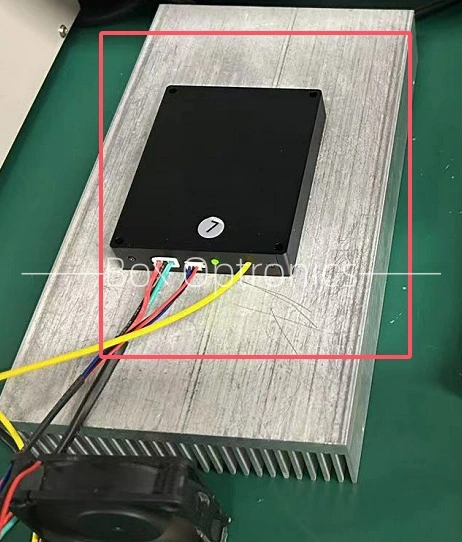

● Когато използвате модула за източник на светлина за продължителни периоди, уверете се, че помислете за разсейване на топлината и вентилация, като монтирате модула върху отопление мивка.

● Когато стартирате, първо се уверете, че както превключвателят на захранването, така и ключът е в положение "изключено", след това свържете захранването. Когато изключвате, първо изключете ключа; изчакайте, докато индикаторът светлината е изгаснала, преди да изключите захранването. Никога директно прекъсвайте захранването, докато оборудването работи.

● Избягвайте честото включване/изключване на влакнести конектори, за да предотвратите натрупване на прах и увреждане на челната повърхност.

● Почистете влакнестите конектори с кърпа без мъх и проверете с a детектор за края на влакното преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да се избегне изгаряне на края. Покрийте неизползваните конектори с капачки против прах.

● Съхранявайте оборудването на сухо място без влага.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.

*топлоотдаване за продължителна употреба
