1457nm лазерен източник с раманова помпа

Съдържание

1. Въвеждане на 1457nm лазерен източник с раманова помпа

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Стандартни аксесоари

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

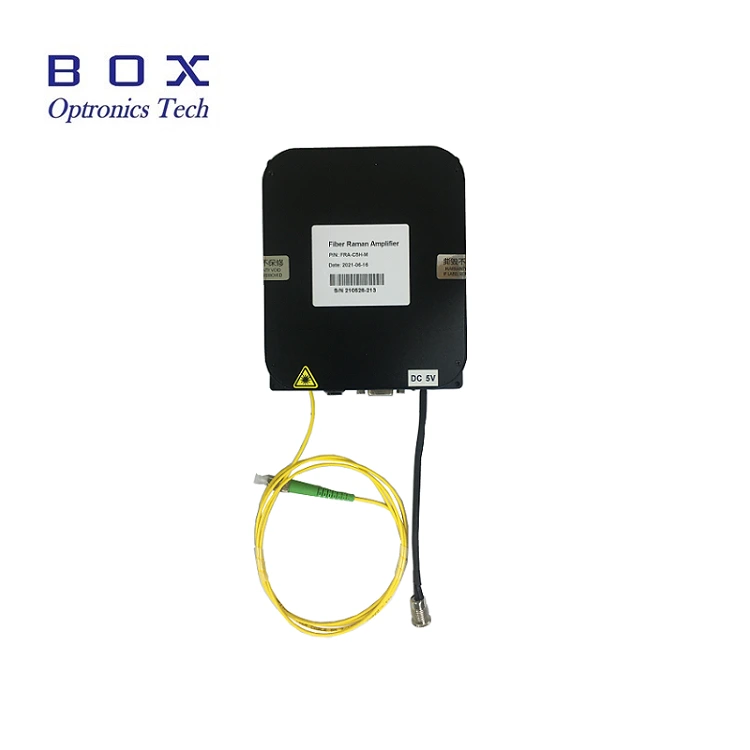

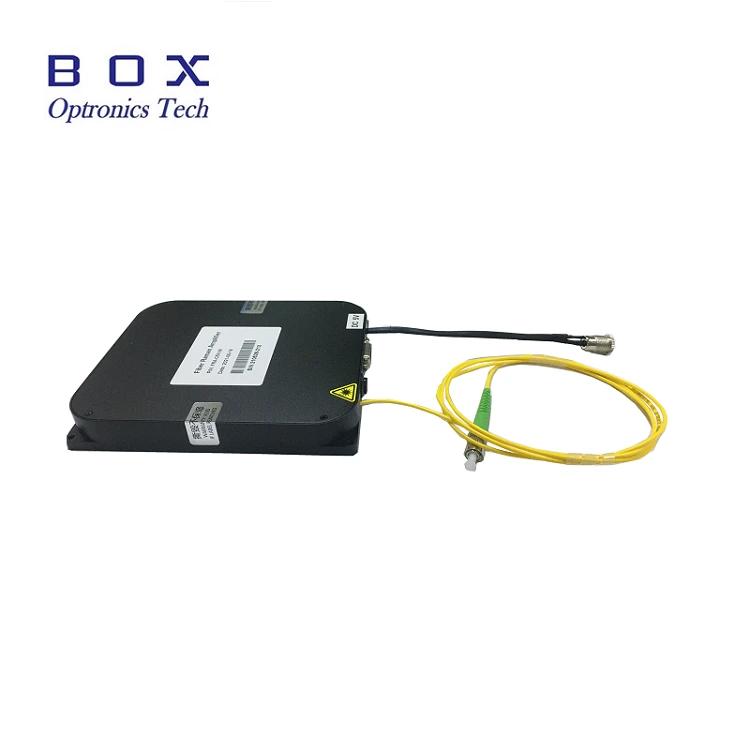

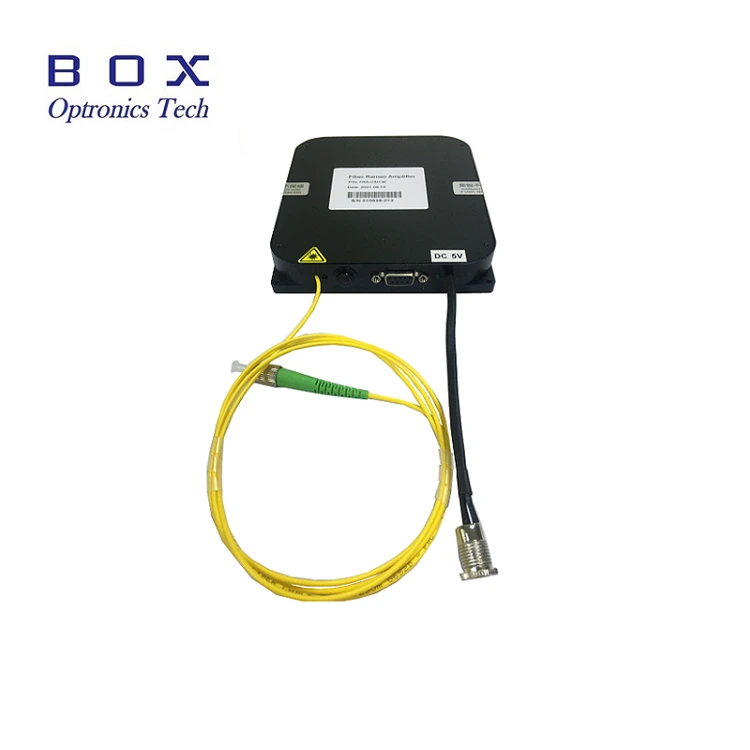

Представяне на продукта

Това е 1457nm лазерен източник с раманова помпа с влакно Bragg решетка, предназначена за усилвател с Raman влакна и усилвател с Er-оптични влакна, професионално проектирана задвижваща верига и TEC контрол за осигуряване на безопасност работа на лазера, стабилна изходна мощност и спектър. Може да се осигури в настолен или модулен пакет с RS-485 комуникационен интерфейс и софтуер за мониторинг за системна интеграция. 400mW висока изходна мощност. Моля, използвайте с номинално напрежение, контрол на температурата и влажността, осигурете добра топлина разсейване, избягвайте претоварване на изхода и замърсяване.

Продукт Спецификации

Характеристики на продукта

● 400mW Висока изходна мощност;

● Мощност и спектрална стабилност;

● DB9 Женски (RS485) комуникации за лесна интеграция.

 Продуктови приложения

● Раман влакнест усилвател;

● EDFA Er-droped fiber усилвател.

Продукт Подробности

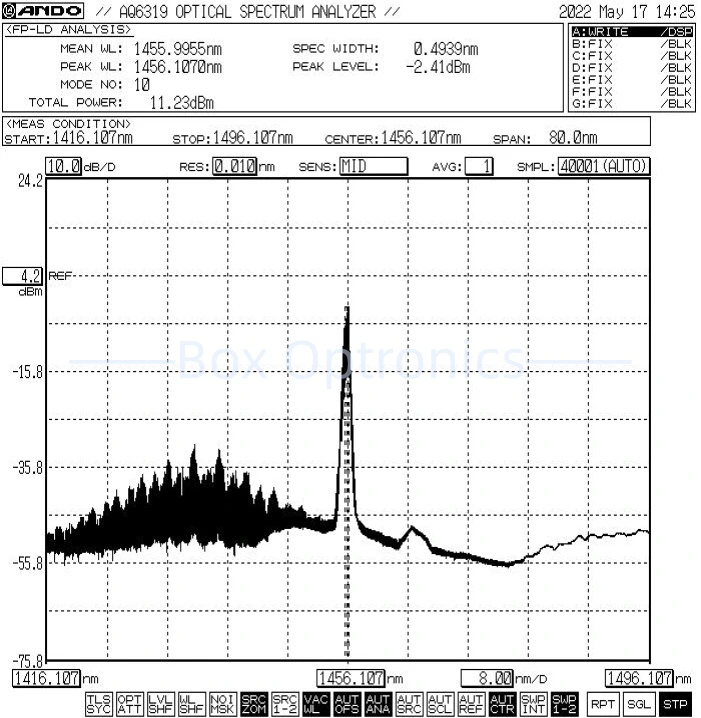

● Типичен спектър: 1457nm, +/-1 толеранс.

● Стандартни аксесоари

Операция стъпки

Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни, включително лазерен източник на помпа, USB кабел за данни, захранващ адаптер, протокол от тест и др.

Стъпка 2. Захранване: Свързан към DC импулсно захранване или регулирано захранване, което отговаря на тяхната мощност изисквания за доставка. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер доставен в съответствие с местните стандарти за напрежение.)

Стъпка 3. Свързване на изходно влакно: Отворете капачка за прах на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще се тестват след потвърждение, че няма замърсяване и щети.

Setp4. Свържете се с хост компютъра: Използвайте USB-RS485 DB9 кабел за данни за свързване на 1457nm лазерен източник на раманова помпа и компютърът; компютърът първо трябва да инсталира специален драйвер за сериен порт идентифицирайте USB-RS485 кабела за данни на серийния порт, в противен случай хост компютъра софтуерът и модулът на светлинния източник не могат да бъдат правилно свързани и съобщени. Моля, попитайте Box Optronics за драйвера.

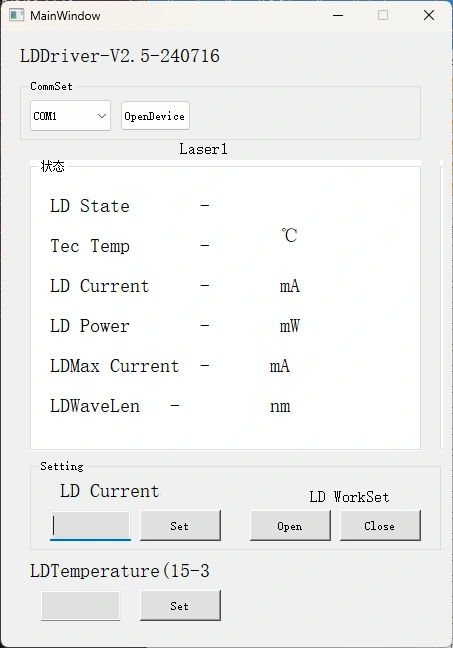

Стъпка 5. Софтуер за управление: Box Optronics предоставя серийна команда или компютърен софтуер за контролирайте LD тока и LD температурата на 1457nm Raman Pump Laser Източник. Изберете правилния порт, задайте тока и температурата, след което щракнете бутона за отваряне. (За да предотвратите повреда, увеличавайте бавно тока на задвижване при първоначална операция. Не прилагайте пълен ток веднага.)

Стъпка 6. След употреба щракнете върху бутона за затваряне, изключете захранването и изключете влакнеста връзка.

Поръчване информация

напр.: BSLD-1457-4HSM-FA-M

(Информация за поръчка: 1457nm Раман помпа лазерен източник, 400mW мощност мощност, с SMF-28e влакно, FC/APC конектор, модулен пакет).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има някои в наличност, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Бележки за операцията и Поддръжка

● Не се препоръчва често поставяне или премахване на оптичното влакно конектори както на входа, така и на изхода, за да се предотврати прах замърсяване—което може да доведе до повишена загуба на вмъкване—или изгаряне на крайни повърхности на влакнести конектори.

● Почистете влакнестите конектори с кърпа без мъх и проверете с a детектор за края на влакното преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да се избегне изгаряне на края. Оптичните конектори трябва да бъдат покрити с прахови капачки.

● Ако изходното влакно трябва да бъде свързано с друго влакно, това е така препоръчва се използването на фузионен сплайсър.

● Моля, вземете предпазни мерки срещу влага, прах и корозия; магазин на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
