980nm TEC-охлаждащ лазерен диод с помпа

Съдържание

1. Представяне на 980nm TEC-охлаждащ лазерен диод с помпа

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Пример за опаковка

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и следпродажбено обслужване

Представяне на продукта

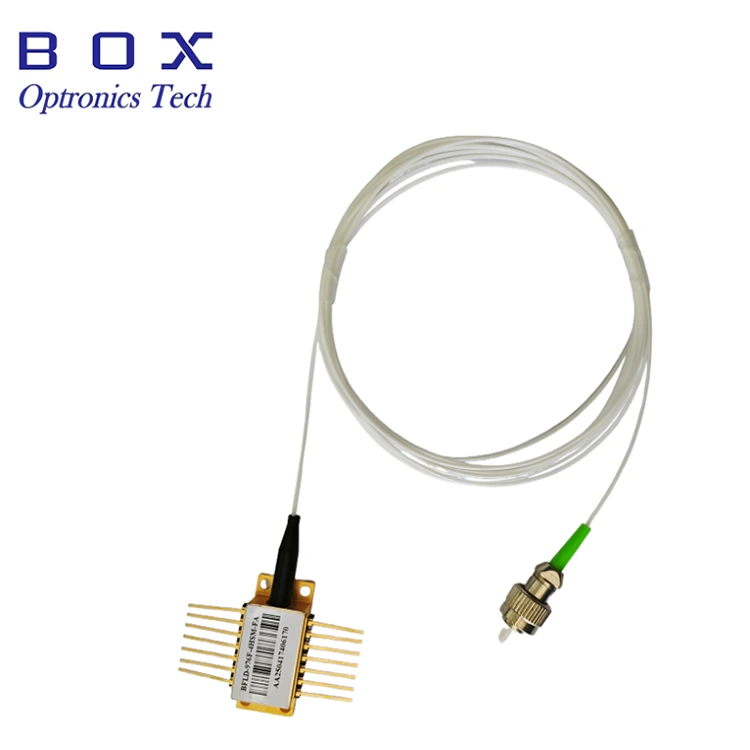

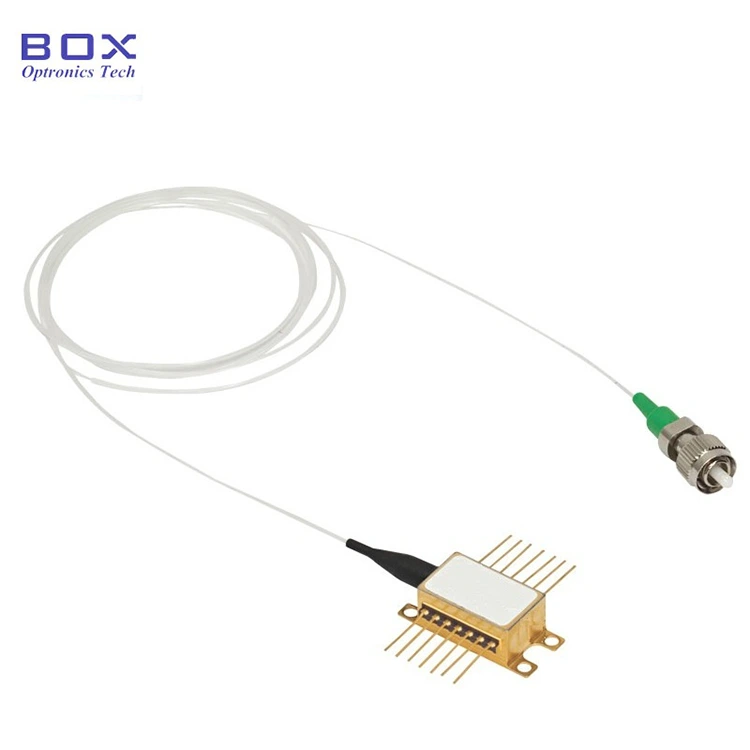

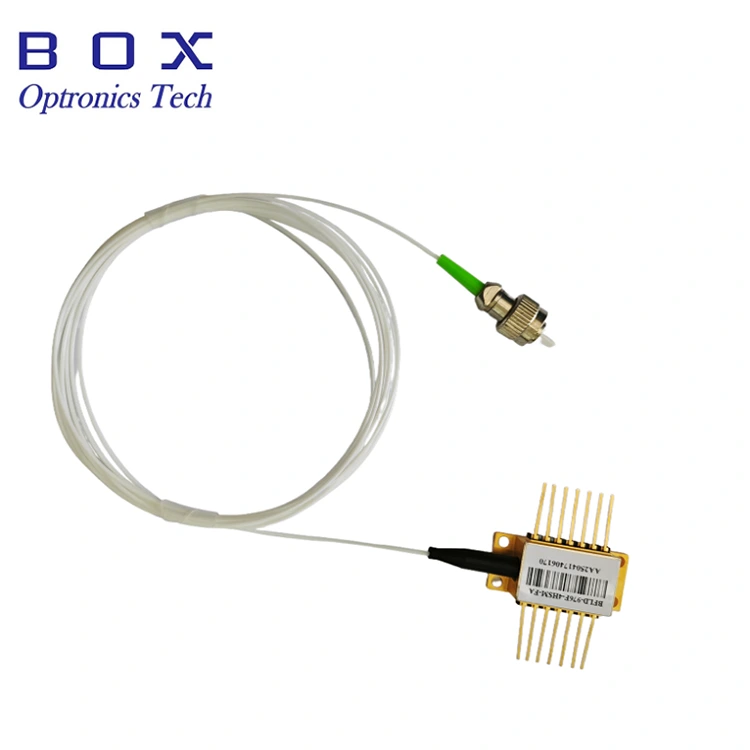

980nm TEC-Cooled Pump Laser Diode е оптоелектронен компонент с висока производителност за оптични комуникации, усилватели с влакна и лазерно изпомпване. Вграденото TEC охлаждане осигурява стабилна мощност. Централните дължини на вълните са 974 nm или 976 nm, по избор. 14-пинов пеперуден пакет. 200mW/ 400mW/ 600mW изходна мощност. Пигтейл със SM влакно или PM влакно. Гаранция 12 месеца. Това устройство е чувствително към статично електричество. Антистатичните защитни мерки за устройството трябва да се спазват стриктно.

Спецификации на продукта

Характеристики на продукта

Работна мощност без прегъване до 600mW.

SM влакна и PM влакна не са задължителни.

Стабилизация на браговата решетка с влакна.

Интегриран TEC охладител, термистор и мониторен диод.

Продуктови приложения

Изпомпване на усилвател на влакна.

Усещане и измерване.

CATV предаване.

DWDM системи.

Фемтосекундни системи.

Подробности за продукта

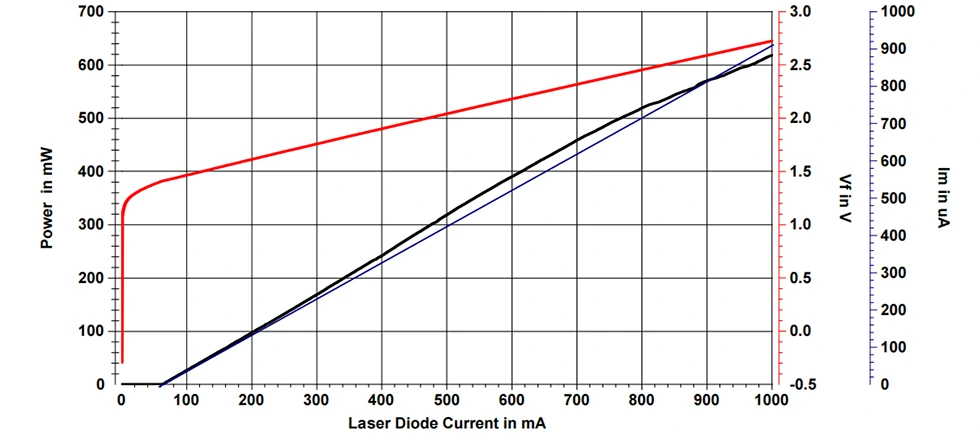

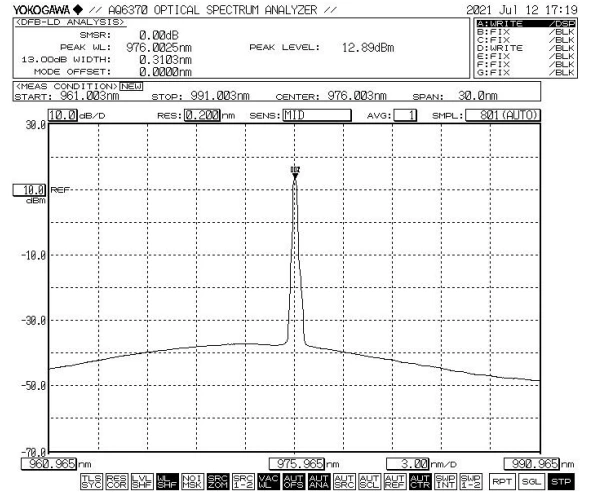

Типичен спектър и PIV: 976nm, WL толеранс +/-1nm, 600mW

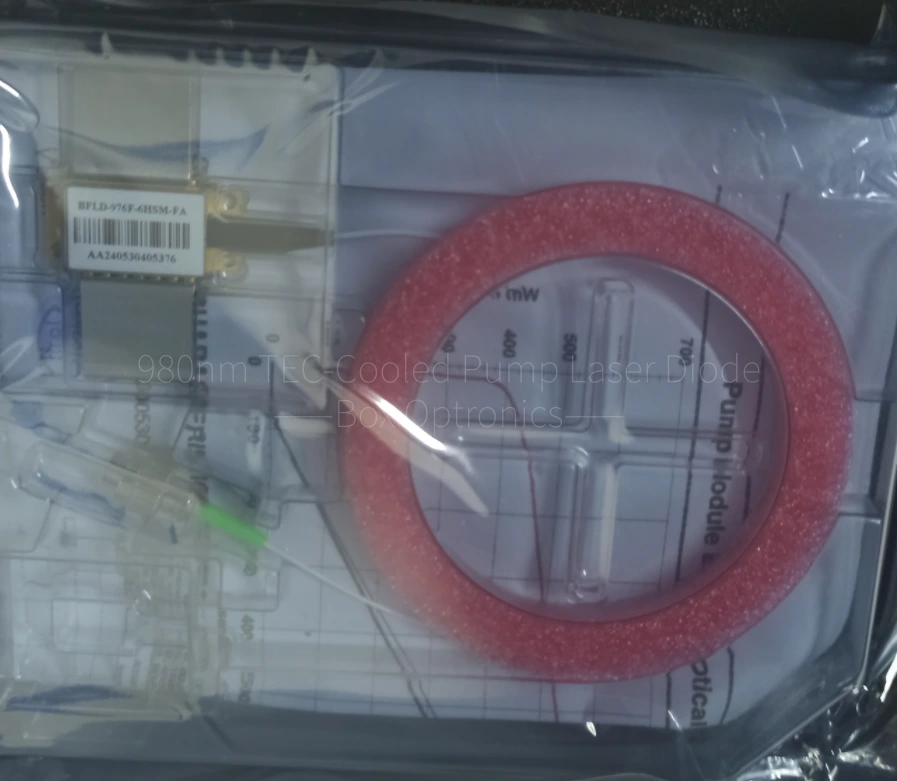

Пример за опаковка

*Самостоятелно устройство; няма вграден драйвер (външен драйвер по избор).

Информация за поръчка

напр.: BFLD-976F-6HSM-N0

(Информация за поръчка: 980nm TEC-Cooled Pump Laser Diode, пеперуда пакет, 976nm, с FBG, 600mW изходна мощност, SM влакно, без конектор, голо влакно).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Ние изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операционни бележки

Когато работи, това устройство излъчва лазерен лъч с висока интензивност; не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

Това устройство е чувствително към статично електричество; следователно е необходимо стриктно спазване на мерките за антистатична защита по време на опаковането, транспортирането и употребата. Освен това трябва да се вземат предпазни мерки за предотвратяване на пренапрежения в захранването, тъй като неспазването им може да доведе до трайна повреда на устройството (напр. осигуряване на правилно заземяване на оборудването и носене на антистатична каишка за китката).

Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск и не дърпайте ръкава, разположен в задната част на корпуса на устройството. За устройства, оборудвани с конектори, уверете се, че както устройството, така и оптичният конектор са повдигнати едновременно по време на инсталиране или премахване.

Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено внимание трябва да се обърне на следното: по време на процеса на запояване устройството трябва да е в изключено състояние, а поялникът трябва да бъде правилно заземен.

Преди да включите захранването на всички компоненти, първо активирайте охладителя, след което продължете със стъпките за постепенно включване, за да предотвратите прегряване и претоварване на чипа.

Гарантиране на качеството и следпродажбено обслужване

Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния срок:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.

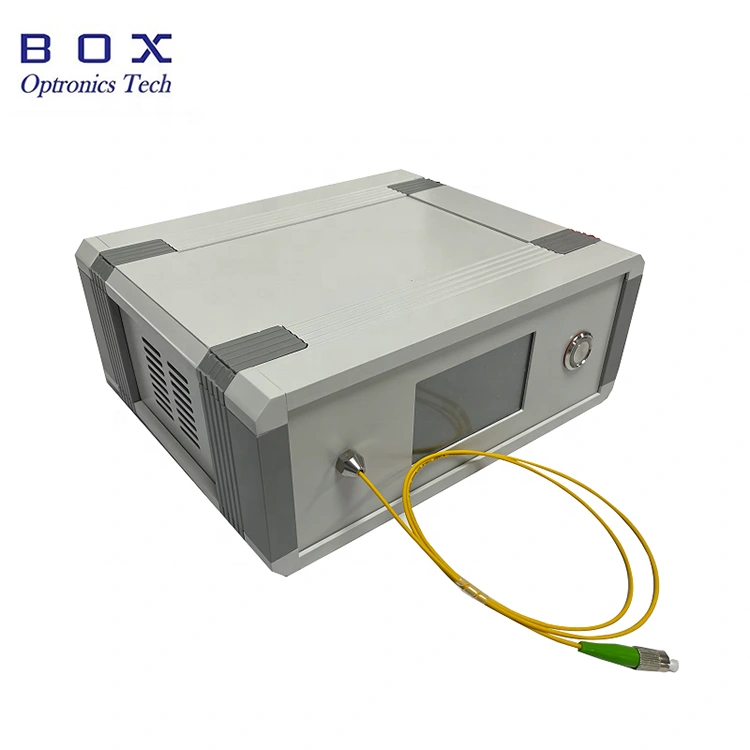

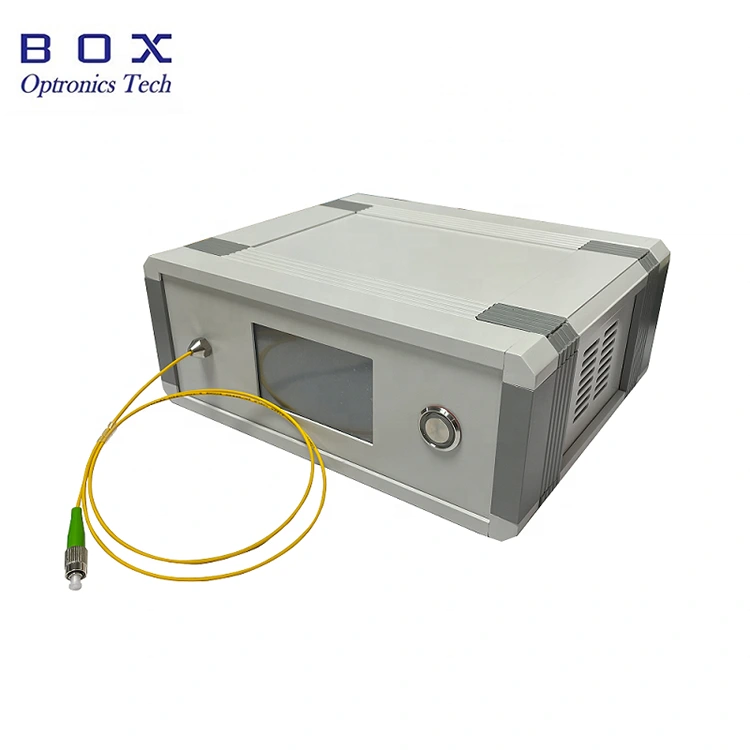

Предлага се в настолен пакет със сензорен дисплей; излъчва светлина веднага след включване.
