1683nm 10mW оптично свързан лазер

Съдържание

1. Въвеждане на 1683nm 10mW оптично свързан лазер

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

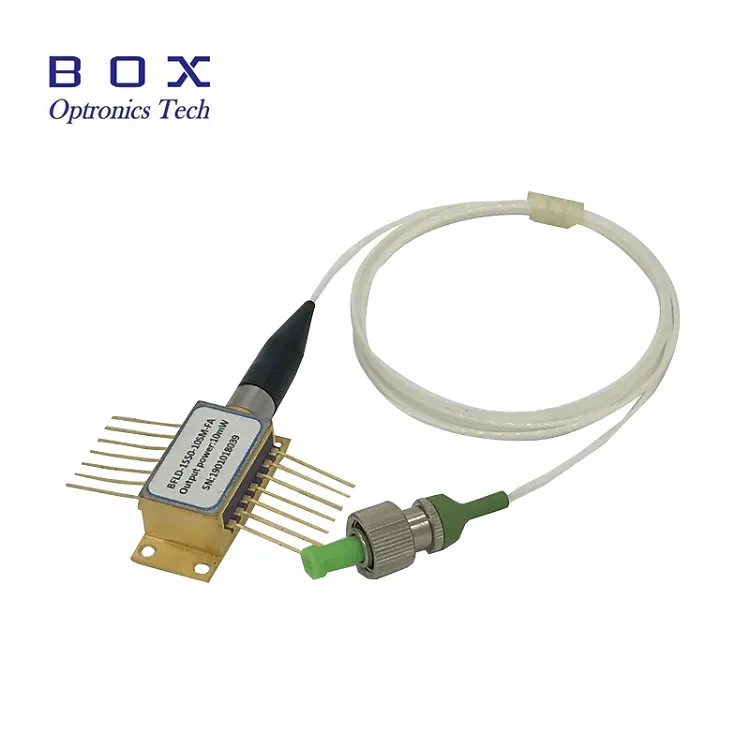

1683nm 10mW оптично свързан лазер приема MQW DFB чип, централна дължина на вълната 1683nm, толеранс на дължината на вълната е +/-1nm, типичен изход мощност 10mW, 14-пинов BTF пакет, съвместим с Telcordia GR-468 и RoHS. с едномодово влакно и FC/APC конектор, той е идеален за TDLAS и C2H6 газ системи за откриване.

Продукт Спецификации

Продукт Характеристики

● високо стабилен 10mW оптичен изход;

● Индустриален стандарт, 14PIN пакет пеперуда;

● Вградена ТЕС и оптичен изолатор;

● Мултиквант добре (MQW) лазер с разпределена обратна връзка (DFB).

●

Продукт Приложения

● Регулируем диоден лазер абсорбционна спектроскопия;

● Мониторинг на C2H6;

● Качество на въздуха в околната среда наблюдение;

● Сензор на оптични влакна & лазерно откриване.

Продукт Подробности

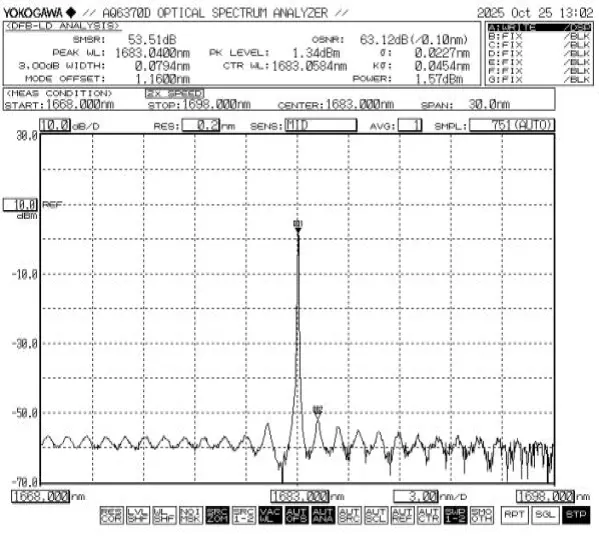

● Типичен спектър: 1683nm, +/-1nm WL толеранс.

● Често задавани въпроси

(1) Какъв е типът на влакното и спецификацията на конектора?

--Стандартната конфигурация използва едномодово влакно с FC/APC конектор.

(2) Какъв е типът на опаковката и методът на монтиране?

--1683nm 10mW оптично свързан лазер се помещава в стандартен 14-пинов пеперуден пакет, съвместим с основните лазерни гнезда и монтаж приспособления. Предвидени са монтажни отвори за фиксиране на винтове или термична подложка прикачен файл.

(3) Предлага ли се пробно тестване? Какви услуги се предлагат за доставка на едро?

-- Поддържа се тестване на проби и пробно производство в малък обем. За доставка на едро предлагаме ценообразуване на обем, доклади от фабрични тестове, персонализирани параметри (като дължина на влакното, тип кожух и тип конектор).

Поръчване информация

напр.: BFLD-1683-10SM-FA

(Информация за поръчка: 1683nm 10mW оптично свързан лазер, 14-щифтова пеперуда пакет, със SM влакно, FC/APC конектор, тип1 извод).

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.

● При използване на уреда спазвайте стриктно работното напрежение и текущи диапазони, посочени в листа с данни. Ключови параметри - включително Ith (Прагов ток), Iop max (Максимален работен ток), Vop max (Максимум Работно напрежение) и λc (централна дължина на вълната)—трябва да се посочи конкретно в протокола от теста, предоставен по време на изпращането. Забележка: Операция над абсолютните максимални рейтинги може да причини трайна повреда на устройството.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
