1532nm DFB BTF лазерен диод

Съдържание

1. Въвеждане на 1532nm DFB BTF лазерен диод

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

1532nm DFB BTF лазерен диод с централна дължина на вълната 1532.68nm (ITU CH56), оптична изходна мощност 10mW. Вграден TEC и термистор позволява стабилна работа. По време на работа свързвайте правилно според pin-out дефиниция, контрол на управляващия ток и температура в рамките на номиналния диапазон и избягвайте повреда от ESD и работа с пренапрежение.

Продукт Спецификации

Характеристики на продукта

● Пеперуда пакет, вграден ТЕЦ;

● Широка температура надеждност; 

● високо надеждност, бърза реакция, добра стабилност.

Продуктови приложения

● C2H2 Газ ацетилен усещане; 

● Оптично влакно Комуникация и микровълново фотонно предаване;

● Лазерни далекомери.

Продукт Подробности

● Типичен спектър: 1532.68nm, +/-0.5nm толеранс на дължината на вълната.

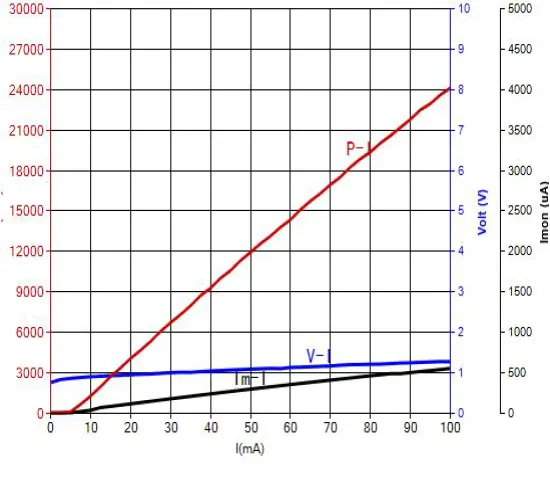

● PIV-1532nm 10mW DFB BTF лазер Диод

● ЧЗВ-1532nm DFB BTF лазерен диод

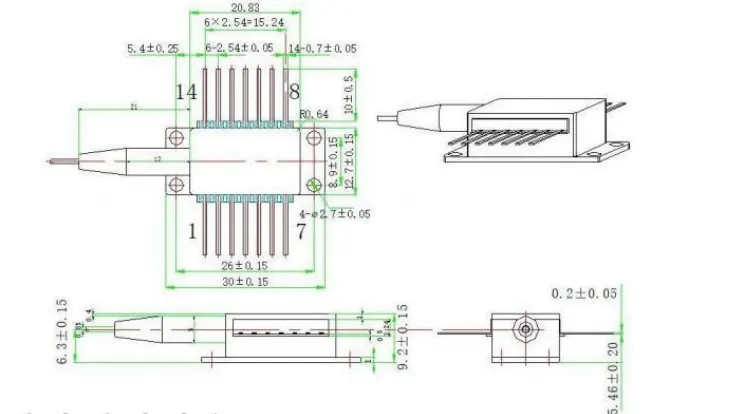

(1) Какво е BTF пакет?

--BTF (Butterfly) пакет е стандартният 14-пинов пакет тип пеперуда, най-масовият индустриален формат за опаковане в оптоелектрониката индустрия. Този пакет интегрира лазерен чип, контрол на температурата TEC, термистор и фотодиод, предлагащи отлична херметичност и топлинна устойчивост ефективност на управлението. Няма съществена разлика от стандарта опаковка с пеперуда; „BTF“ обикновено се използва като съкращение за „Butterfly“ в продукта именуване.

(2) Какви режими на задвижване поддържа този продукт?

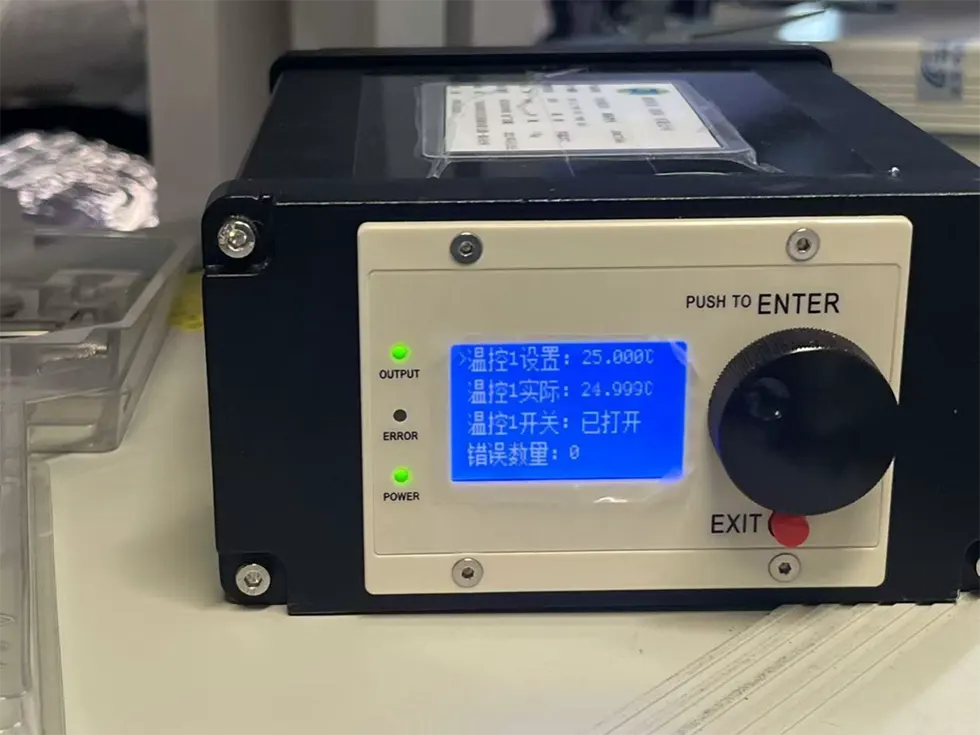

--1532nm DFB BTF лазерен диод поддържа непрекъсната вълна (CW) операция. Препоръчва се източник на постоянен ток с нисък шум (праг ток приблизително 5-20mA, работен ток 50-90mA), заедно с TEC контролер за стабилизиране на температурата (обикновено настроен на 25 ℃).

(3) Предлага ли се пробно тестване?

-- Поддържа се тестване на проби и пробно производство в малък обем. За доставка на едро предлагаме ценообразуване за обем и диференцирани оферти.

Поръчване информация

напр.: BFLD-CH56-10SM-FA

(Информация за поръчка: 1532nm DFB BTF лазерен диод, 10mW изходна мощност, с SM влакно, FC/APC конектор, тип 1 извод).

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

● По време на процеса на включване, никога не прилагайте силен ток директно, т.к това рискува да повреди чипа. Вместо това включете устройството на текущо ниво близо до прага на чипа и след това постепенно увеличавайте тока на малки нараства, докато се достигне желаното ниво.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
