1574nm DFB лазерен диод за отчитане на CO2

Общ преглед на продукта-1574nm DFB лазерен диод за отчитане на CO2

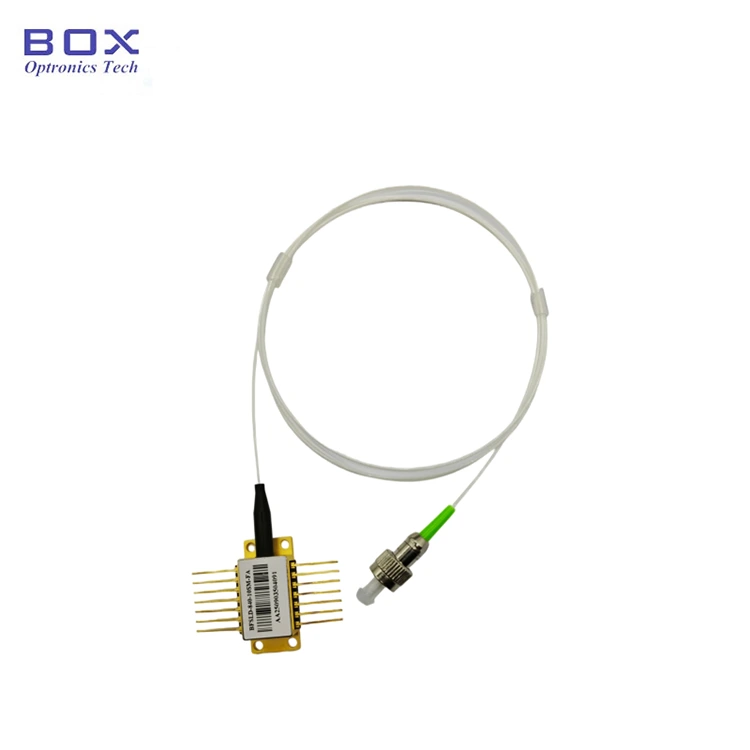

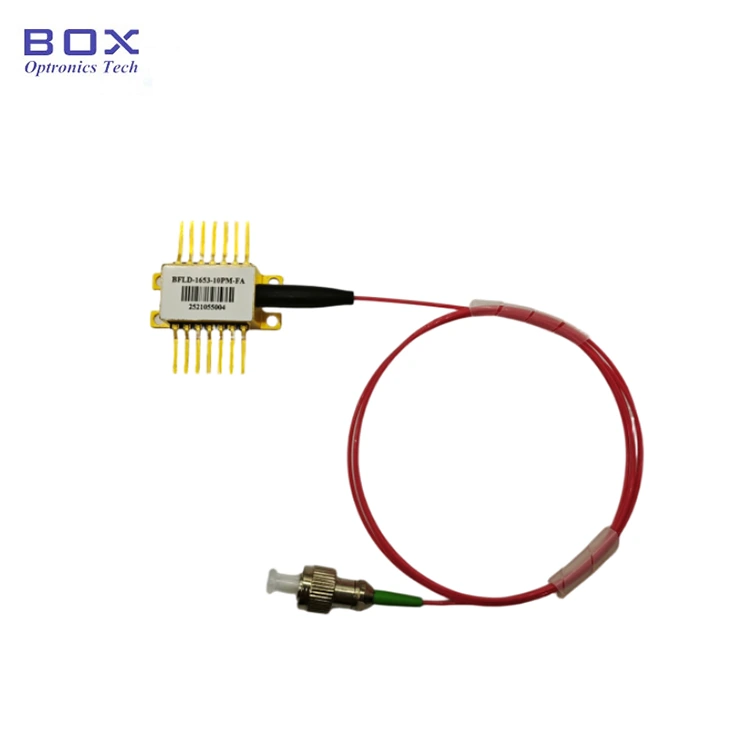

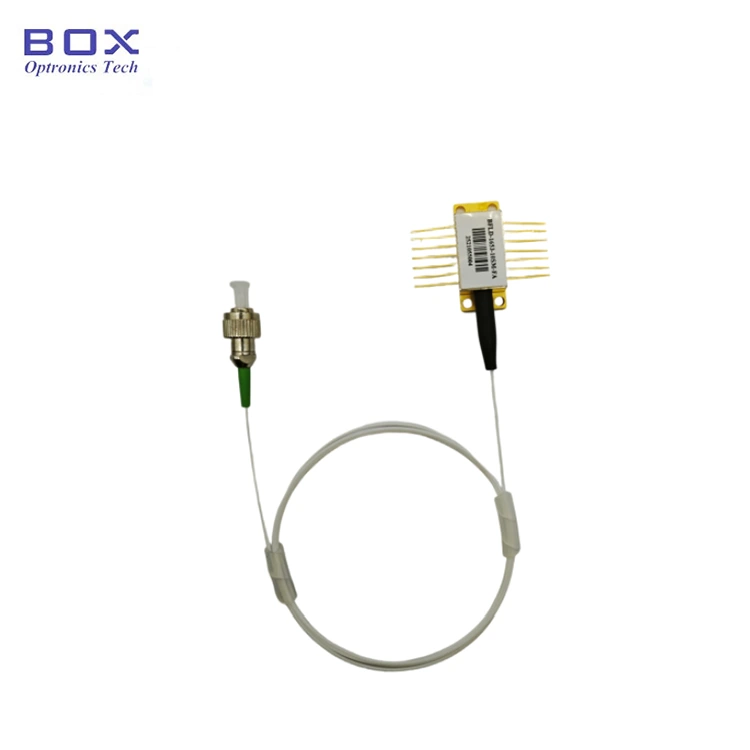

1574nm DFB лазерен диод за отчитане на CO2 доставя 10mW или 20mW оптична изходна мощност чрез едномодово влакно или влакно с поддържане на поляризация с FC/APC конектор.

Отличаващ се с тясна спектрална широчина на линията от 3MHz типично (FWHM) и високо съотношение на потискане на страничния режим от ≥35dB (40dB типично), DFB лазерът осигурява спектралната чистота и прецизността на дължината на вълната, необходими за регулируема диодна лазерна абсорбционна спектроскопия (TDLAS) и други техники за откриване на газ с висока разделителна способност.

Разположен в стандартен за индустрията 14-пинов пеперуден пакет с две опции за конфигуриране на разводки, интегриран с TEC, термистор, монитор PD и изолатор. Лазерът е съвместим със стандартни драйверни платки за лазерни пеперуди и системни дизайни.

Основни характеристики-1574nm DFB лазерен диод за отчитане на CO2

· Централна дължина на вълната: 1574 nm (диапазон 1573–1575 nm), съответстваща на линията на абсорбция на газ CO2

· Висока оптична изходна мощност: 10mW или 20mW

· Широка честотна лента на модулация: 2,5 GHz типично (-3dB)

· Вграден оптичен изолатор: ≥30dB изолация

· Интегриран термоелектрически охладител (TEC) и 10kΩ термистор за стабилизиране на дължината на вълната

· Температурен коефициент на дължина на вълната: 0,09 nm/°C типично (15°C до 35°C)

· Токов коефициент на дължина на вълната: 0,01nm/mA, типичен за настройка на дължината на вълната

· Индустриален стандартен 14-щифтов пакет тип пеперуда, опции за щифтове тип 1 и тип 2

· Нисък прагов ток: 10mA~35mA

· Интегриран фотодиод за монитор за мониторинг на мощността

Типични приложения-1574nm DFB лазерен диод за отчитане на CO2

· Откриване и мониторинг на газ CO2 въз основа на регулируема диодна лазерна абсорбционна спектроскопия (TDLAS)

· Спектроскопия с модулация на дължината на вълната (WMS) за откриване на CO₂ с висока чувствителност и следи от газ

· Оптични сензорни системи, базирани на FBG и интерферометрични техники за измерване

· Оборудване за тестване и измерване на комуникация с оптични влакна

· Приложения за анализ на дишането и биомедицински газови сензори

· Изследвания и разработки в лаборатории за фотоника и оптични сензори

· Интегриране на OEM в газови анализатори и инструменти за мониторинг на околната среда

Спецификации на продукта-1574nm DFB лазерен диод за отчитане на CO2

Абсолютни максимални оценки

Електро-оптични характеристики (T = 25°C лазерна температура)

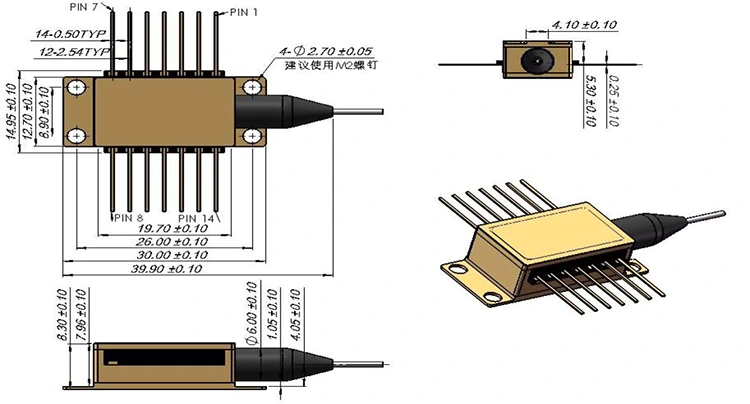

Опаковка и дефиниция на щифта -1574nm DFB лазерен диод за CO2 сензор

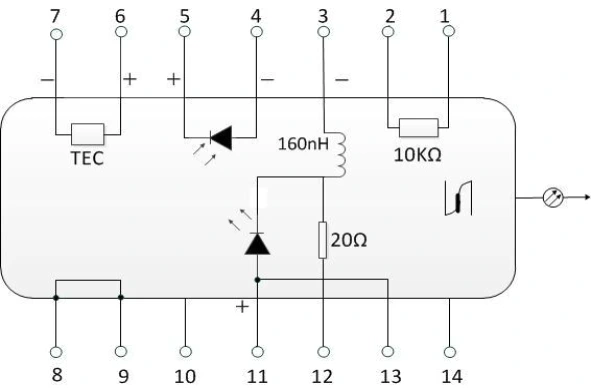

Тип 1 Pin конфигурация

Тип 2 Pin Configuration

Информация за поръчка

Образцова номенклатура

BFLD - XXXX - XX - XX - XX X

Пример: BFLD-1574-20PM-FA2

Често задавани въпроси (FAQ) -1574nm DFB лазерен диод за CO2 сензор

В: Как интегрираният TEC подобрява производителността на сензора за CO2?

О: Интегрираният TEC и термистор стабилизират температурата на лазерния чип, минимизирайки дължината на вълната и дрейфа на изходната мощност. Тъй като дължината на вълната на DFB лазера е зависима от температурата, прецизният термичен контрол помага да се поддържа съответствие с целевата функция за абсорбция на CO₂. TEC осигурява груба настройка на дължината на вълната, докато фината настройка на дължината на вълната може да бъде постигната чрез модулация на инжекционния ток.

В: Защо вграденият оптичен изолатор е важен за системите за сензори за газ?

О: Вграденият оптичен изолатор намалява оптичната обратна връзка, причинена от отражения от влакнести връзки и оптични компоненти. Това подобрява стабилността на лазерния изход и намалява чувствителността към външни оптични смущения, което е особено важно за високочувствителни TDLAS и WMS системи за откриване на газ.

Въпрос: Мога ли да получа персонализирана дължина на вълната за различен вид газ?

О: Да, Box Optronics предоставя DFB лазерни източници на дължини на вълните, оптимизирани за различни приложения за отчитане на газ, включително, но не само CO2 (1574nm), CH4 (1653nm), H2O (1392nm) и O2 (760nm). Ние също поддържаме дължини на вълните на CWDM и DWDM канала за комуникационни приложения. Свържете се с нас с вашите специфични изисквания за дължина на вълната и нашият инженерен екип ще прегледа осъществимостта.

Въпрос: Каква задвижваща и контролна верига е необходима за този лазер?

О: 1574nm DFB лазерът изисква лазерен диоден драйвер с подходящо ограничаване на тока, контролер на температурата за интегрирания TEC и по избор модулационен вход за сканиране на дължина на вълната в TDLAS приложения. Фотодиодът на монитора може да се използва за автоматично управление на мощността (APC).
