1567nm DFB пеперуда лазерен диод

Съдържание

1. Въвеждане на 1567nm Лазерен диод тип пеперуда DFB

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

1567nm DFB пеперуда лазерен диод с мулти-квант добре DFB структура и 14-пинов пеперуден пакет. Той интегрира TEC и термистор, поддържа SMF 28e единичен режим или влакно, поддържащо поляризация мощност, с типична 10mW изходна мощност, работна температура -20~+70℃, RoHS съвместим. Забележка ESD защита и не надвишавайте абсолютните максимални рейтинги.

Продукт Спецификации

Характеристики на продукта

● Мулти-Квантов Кладенци (MQW) лазери с разпределена обратна връзка (DFB);

● Фибри тип може да бъде SMF-28e или PM влакно;

● 14-пинов пеперуден пакет с висока стабилност;

● Стабилни 10mW мощност, висок SMSR и добра оптична изолация.

Продуктови приложения

● Сензор за оптични влакна;

● Източник на светлина;

● Въглероден окис CO газ усещане;

● Средни и дълги разстояния оптични системи за комуникация и тестване.

1. Подробности за продукта-1567nm DFB пеперуда лазерен диод

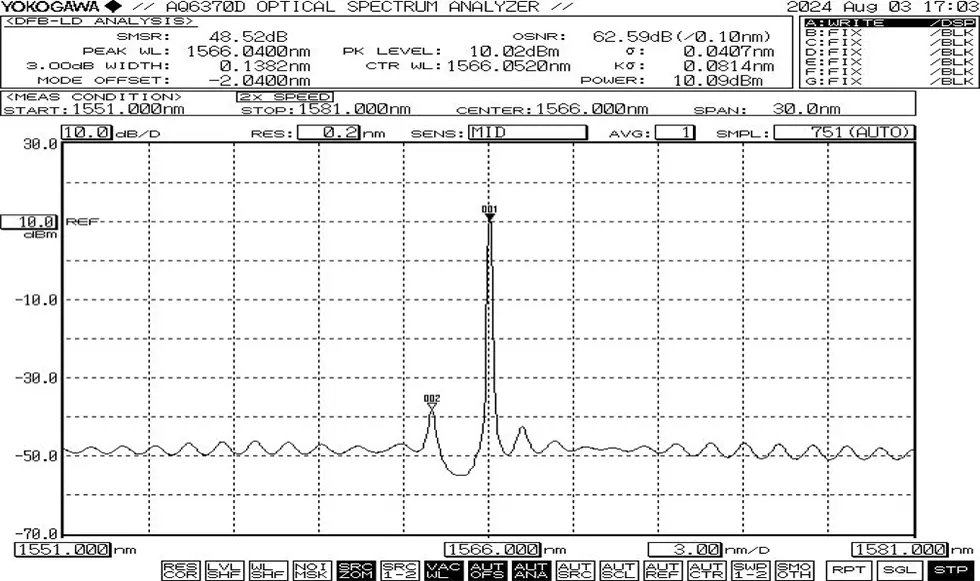

Типичен спектър: 1567nm, +/-1nm WL толеранс.

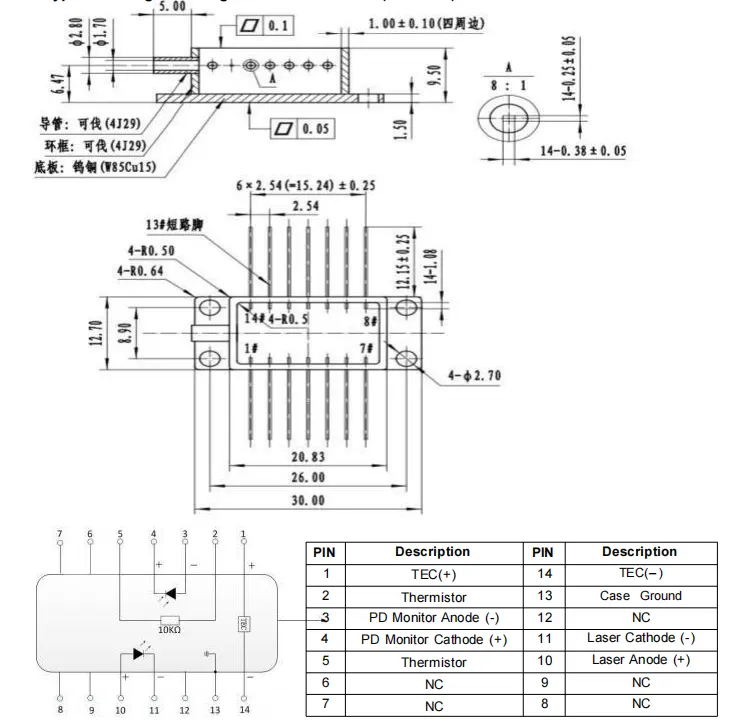

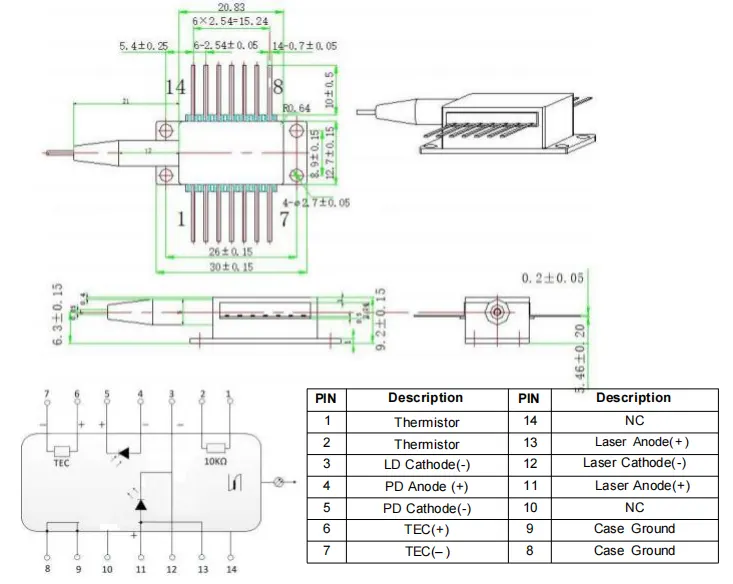

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) - 1567nm DFB Butterfly Лазерен диод

>>>Тип1 извод

>>>Тип2 извод

Поръчване информация

напр.: BFLD-1567-10SM-FA

(Информация за поръчка: 1567nm DFB пеперуда лазерен диод, 14-щифтова пеперуда пакет, 10 mW изходна мощност, със SM влакно, FC/APC конектор, тип 1 извод).

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

2. Гарантиране на качеството и следпродажбено обслужване-1567nm DFB Butterfly Laser Диод

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
