1651nm DFB влакнесто свързан лазерен диод

Съдържание

1. Представяне на 1651nm DFB лазерен диод, свързан с влакна

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

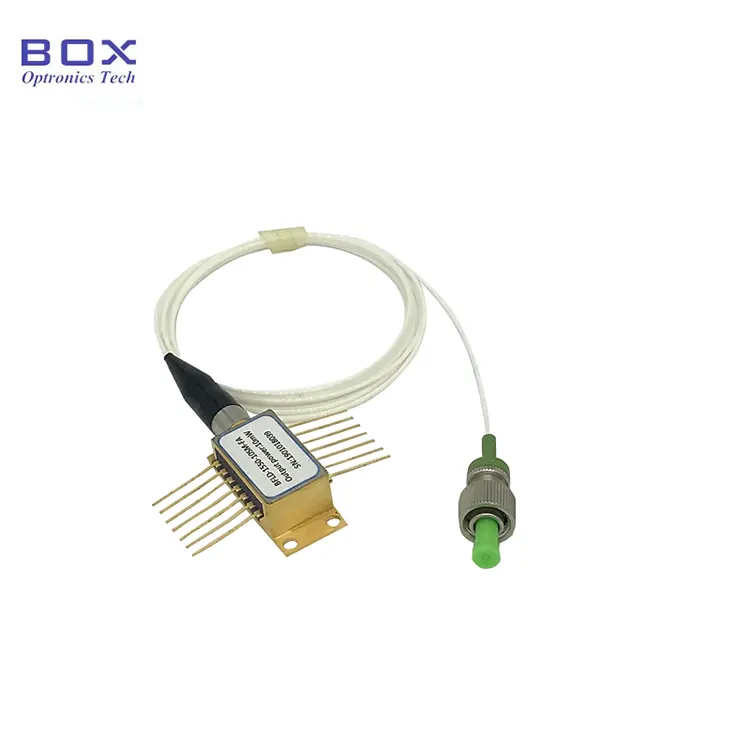

Представяне на продукта-1651nm DFB влакно Свързан лазерен диод

Това е 1651nm DFB влакнесто-свързан лазерен диод с a DFB чип с множество квантови ямки и 14-пинов пакет тип пеперуда. Той интегрира TEC контрол на температурата и термистор, поддържа единичен режим/поляризация оптичен изход, с типична изходна мощност от 10mW и централна дължина на вълната от 1651 nm. Подходящ за комуникация с влакна, сензори за влакна, оптични инструменти, и специални системи за източници на светлина, той е лесен за работа и е много надежден. Моля, контролирайте стриктно тока на задвижването, напрежението и температурата на запояване, осигуряват ESD защита и избягват превишаване на абсолютните максимални стойности.

Продукт Спецификации-1651nm DFB влакнесто свързан лазерен диод

Продукт Характеристики-1651nm DFB влакнесто свързан лазерен диод

● Поддържа Оптичен куплунг SMF-28e или PMF-1550, FC/APC конектор;

● 14-пинов Пакет Пеперуда;

● Вградена термистор и TEC;

● Широка работен температурен диапазон.

Продукт Приложения-1651nm DFB влакнесто свързан лазерен диод

● Оптично влакно комуникация;

● Оптичен инструмент;

● CH4 Анализ на газ метан;

● Сензор за оптични влакна.

Продукт Подробности-1651nm DFB влакнесто свързан лазерен диод

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -1651nm DFB влакно Свързан лазерен диод

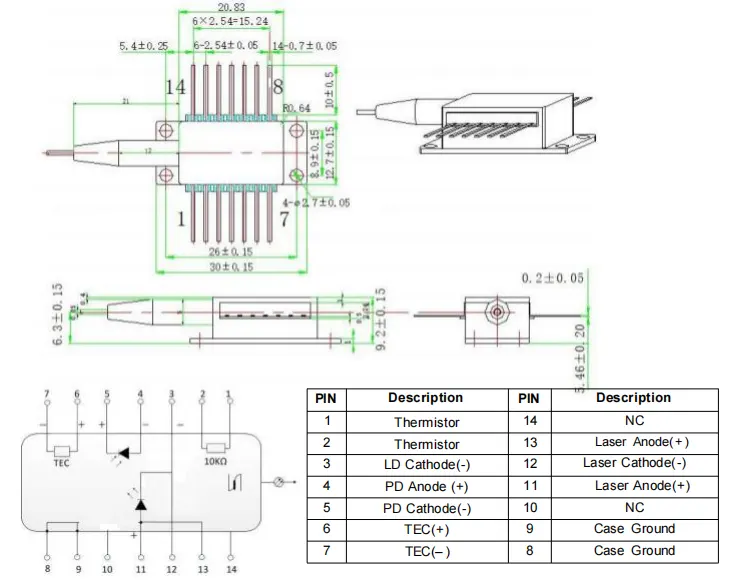

>>>Тип1 извод

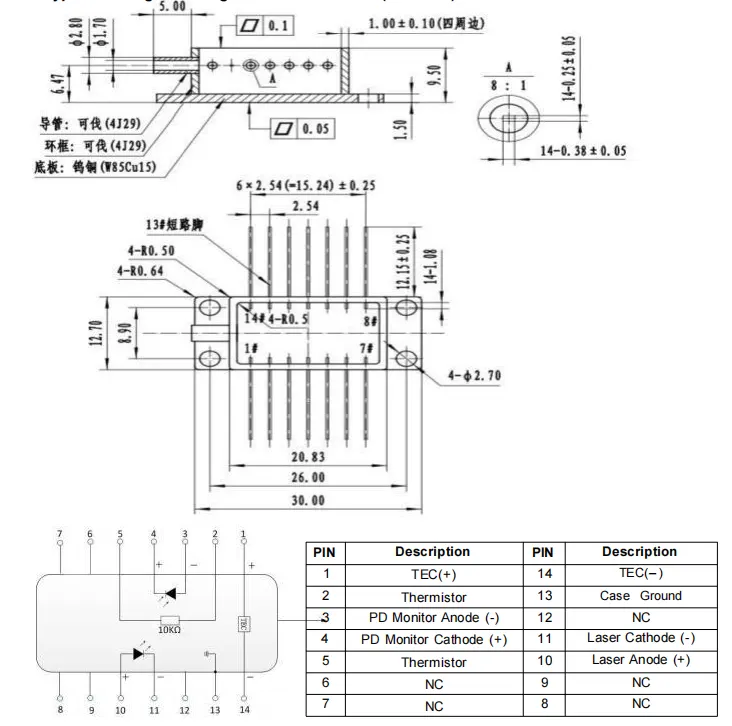

>>>Тип2 извод

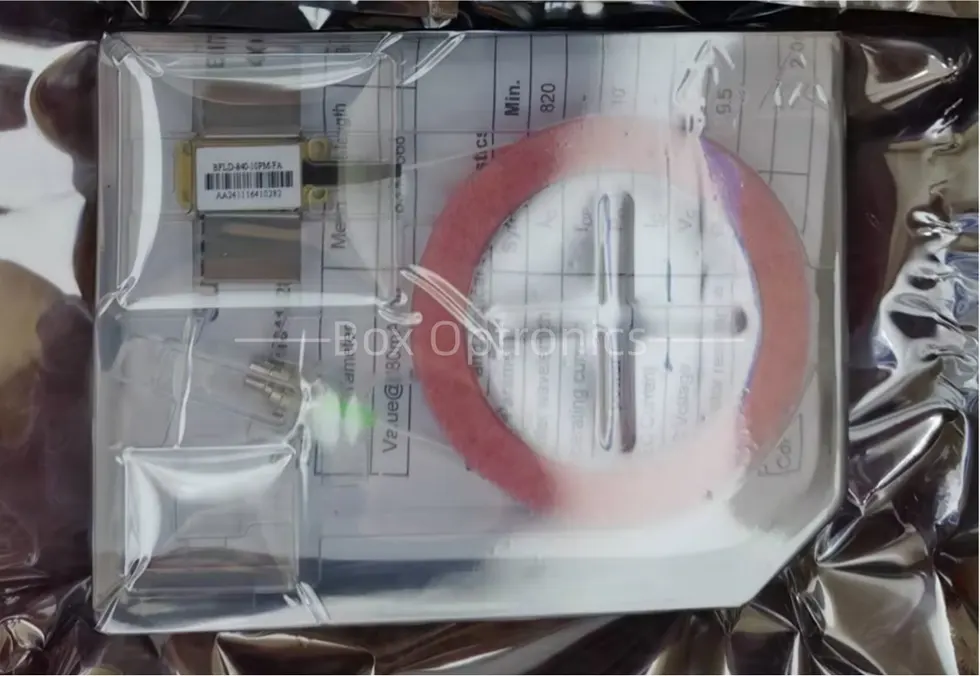

● Примерна опаковка

*Самостоятелно устройство; няма вграден драйвер (външен драйвер по избор).

Поръчване информация-1651nm DFB оптично свързан лазерен диод

напр.: BFLD-1651-10SM-FA2

(Информация за поръчка: 1651nm DFB влакнесто свързан лазерен диод, 14-щифтова пеперуда пакет, със SM влакно, FC/APC конектор, тип 2 извод).

Лист с данни-1651nm DFB Лазерен диод, свързан с влакна

Лист с данни

1. Условия за оферта и плащане - 1651nm DFB Fibre Coupled Laser Diode

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение-1651nm DFB Лазерен диод, свързан с влакна

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки-1651nm DFB влакнесто-свързан лазерен диод

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние, а поялникът трябва да е правилно заземен.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

Гарантиране на качеството и Следпродажбено обслужване-1651nm DFB оптичен лазерен диод

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
