1. Въвеждане на Високомощен 1653.7nm 40mW DFB пеперуден лазер
2. Технически спецификации
3. Характеристики на продукта
4. Типични приложения
5. Подробности за продукта
6. Информация за поръчка
7. Лист с данни и тестов лист
8. Условия за оферта и плащане
9. Време за изпълнение
10. Операционни бележки
11. Гарантиране на качеството и Следпродажбено обслужване
Високомощният 1653.7nm 40mW DFB Butterfly лазер използва високопроизводителен MQW DFB чип с централна дължина на вълната 1653.7nm, толеранс на дължината на вълната от +/-1nm и коефициент на отхвърляне на страничен режим (SMSR) >35dB. Отличава се с ниско прагово напрежение, ниска консумация на енергия и висока надеждност. Интегриране на термистор, термоелектрически охладител (TEC) и диод за наблюдение, той поддържа дългосрочна стабилна работа и се използва широко в системи за откриване на газ, тестване на пасивни устройства и сензори за оптични влакна. правилно по време на работа са необходими окабеляване, контрол на температурата и тока предотвратяване на огъване и повреда на влакната.
|
Параметър |
Символ |
Състояние |
Мин. |
Тип. |
Макс. |
единица |
|
Температура на съхранение |
Ц |
– |
-40 |
– |
85 |
℃ |
|
Температура на работната кутия |
Топ |
– |
-20 |
– |
70 |
℃ |
|
LD Преден ток |
АКО |
CW |
– |
– |
500 |
mA |
|
LD обратен ток |
Ir |
– |
– |
– |
2 |
mA |
|
LD обратно напрежение |
VLR |
– |
– |
– |
3 |
V |
|
PD Прав ток |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD обратно напрежение |
VRPD |
– |
– |
– |
20 |
V |
|
TEC ток |
ITEC |
– |
– |
– |
2 |
A |
|
TEC напрежение |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Радиус на огъване на влакното |
– |
– |
30 |
– |
– |
мм |
|
Относителна влажност |
RH |
Без кондензация |
0 |
– |
95% |
– |
|
Време за запояване на олово |
– |
260 ℃ |
– |
– |
10 |
Второ |
|
Сила на аксиално издърпване на влакна |
– |
– |
– |
– |
5 |
N |
|
Странична сила на издърпване на влакна |
– |
– |
– |
– |
2.5 |
N |
● Индустриален стандарт 14-пинов пеперуден пакет;
● Вградена TEC и монитор PD;
● високо стабилност 40mW оптичен изход;
● висока производителност, лазер с многоквантова ямка (MQW) с разпределена обратна връзка (DFB).
● Регулируем диоден лазер абсорбционна спектроскопия TDLAS;
● Мониторинг на CH4;
● Източник на светлина за мониторинг на околната среда и газови анализатори.

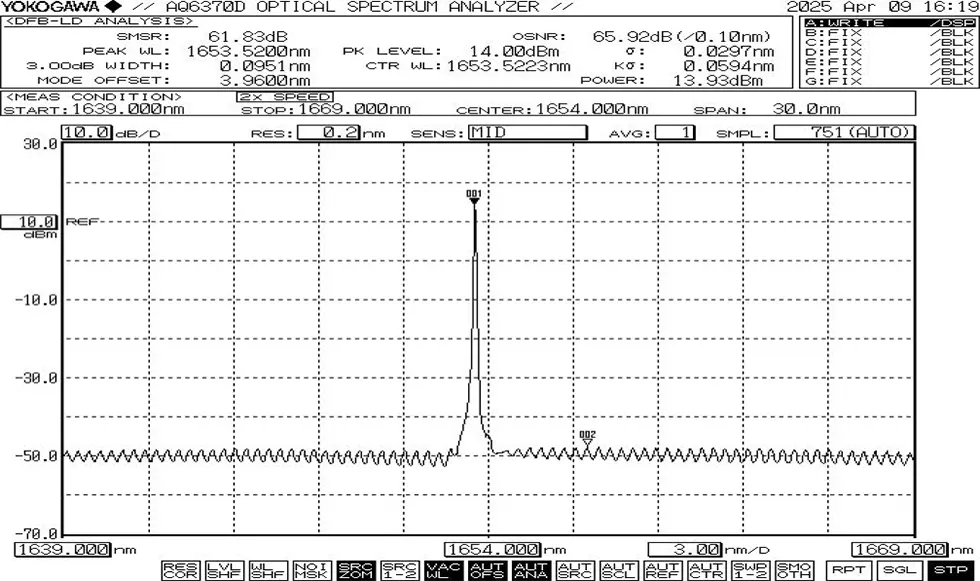

● Типичен спектър: 1653.7nm, +/-1nm WL толеранс.

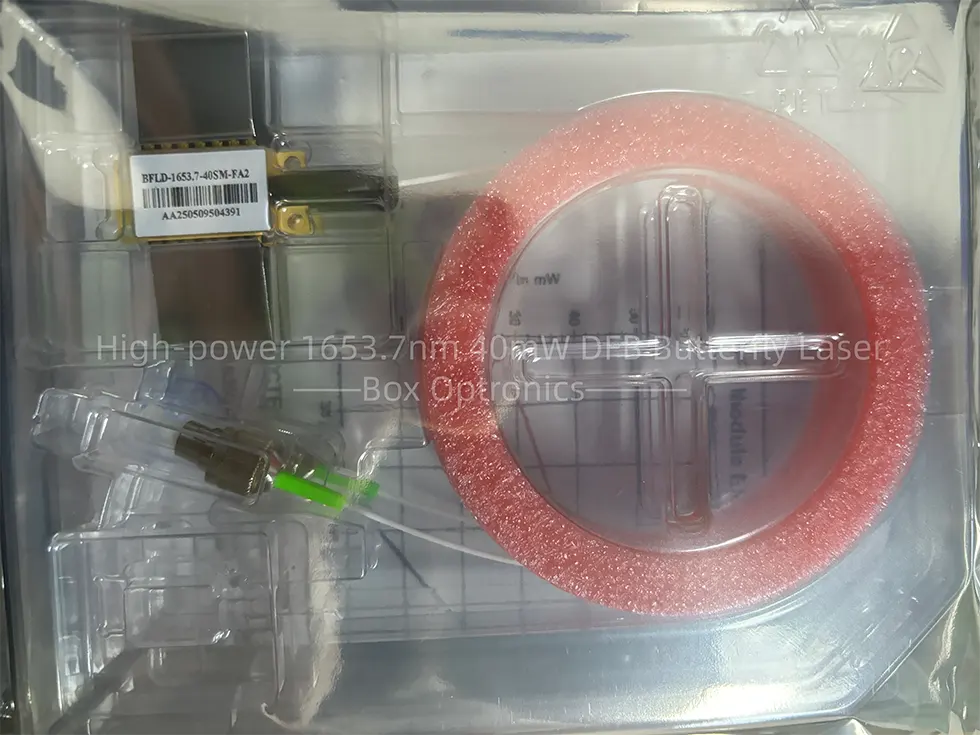

● Примерна опаковка
|
|
Аксесоари |
Количество |
|
1 |
Високомощен 1653.7nm 40mW DFB пеперуден лазер |
1 |
|
2 |
Доклад от теста на продукта |
1 |
|
Име |
Дължина на вълната |
Изходна мощност |
Тип влакна |
Конектор |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB лазерен диод |
1653:1653.7nm други |
10:10mW 40:40mW други |
SM: Единичен режим PM: Поддържане на поляризацията
|
FA: FC/APC SA: SC/БТР други |
NULL: Тип 1 2: Тип 2 |
напр.: BFLD-1653-40SM-FA
(Информация за поръчка: Високомощен 1653.7nm 40mW DFB пеперуден лазер, със SM влакно, FC/APC конектор, тип 1 извод).
● Условия за оферта
(1) EXW:
Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.
(2) DAP:
Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.
(3) Друго
● Условия за плащане
Налични са PayPal и T/T.
Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)
Международната логистика може да отнеме 3-5 работни дни.
● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.
● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.
● Преди да включите устройството, първо активирайте охладителя, а след това подавайте захранване на малки стъпки, за да предотвратите прегряване на чипа или претоварване.
● Гаранционен срок:
Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.
● Изключения от безплатната гаранция:
По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:
(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.
(2) Неизправности поради неправилна работа от потребителя.
(3) Очевидни физически щети, причинени от човешка грешка.
(4) Неразрешено разглобяване, модификация или ремонт.
(5) Променени или непълни гаранционни етикети на корпуса.
(6) Повреда или загуба по време на транспортиране.
