1 mm активна зона InGaAs PIN фотодиод

Преглед на продукта - 1 mm активна зона InGaAs PIN фотодиод

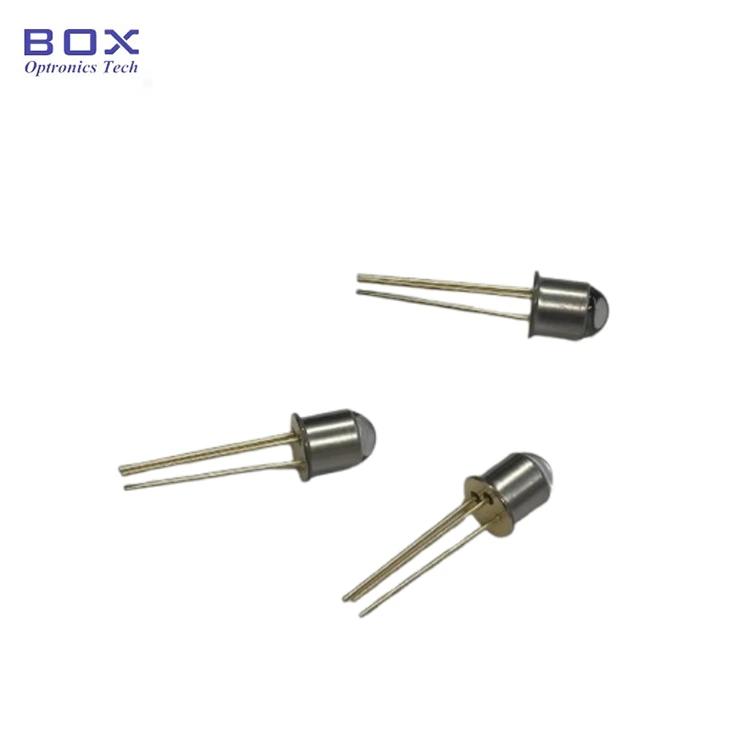

1 mm активна зона InGaAs PIN фотодиод (модели: BPD-1STO46B-BL и BPD-1STO46B-FW) от Box Optronics е компактен, високочувствителен InGaAs PIN фотодетектор, предназначен за близко инфрачервено оптично откриване в обхвата на дължината на вълната от 900nm до 1650nm. С активна зона с диаметър 1 mm, той осигурява балансирана комбинация от способност за събиране на светлина, толеранс на свързване и производителност на откриване за измерване на оптична мощност, фиброоптична апаратура и приложения за оптичен мониторинг.

Предлагат се две конфигурации на пакет TO46: BPD-1STO46B-BL с прозорец със сферична леща за подобрена ефективност на свързване с фокусирани или свързани с влакна оптични сигнали и BPD-1STO46B-FW с плосък прозорец за оптично откриване на свободно пространство и приложения, изискващи планарен оптичен интерфейс. И двете версии разполагат с херметична метална опаковка TO46 за надеждна дългосрочна работа.

Основни характеристики-1 mm активна зона InGaAs PIN фотодиод

· 1 mm диаметър на активната зона

· Широк спектрален обхват на реакция: 900nm-1650nm

· Висока чувствителност: 0,9A/W типично при 1310nm, 0,95A/W при 1550nm

· Нисък тъмен ток и нисък капацитет на прехода

· Компактен херметичен метален пакет TO46

· Две опции за прозорци: сферична леща (BL) за подобрена ефективност на свързване, плосък прозорец (FW) за откриване на свободно пространство

Типични приложения-1 mm активна зона InGaAs PIN фотодиод

· Оптични измерватели на мощност и системи за наблюдение на оптична мощност

· Оборудване за тестване и измерване на оптични влакна

· Мониторинг на мощността на EDFA и оптичния усилвател

· NIR спектроскопия и оптични сензорни системи

· Приложения за оптично откриване на свободно пространство

· Характеризиране и калибриране на оптични компоненти

· Фотонични инструменти и OEM интеграция

Спецификации на продукта -1 mm активна зона InGaAs PIN фотодиод

Абсолютни максимални стойности (TC = 25°C)

Електро-оптични характеристики (TC = 25°C)

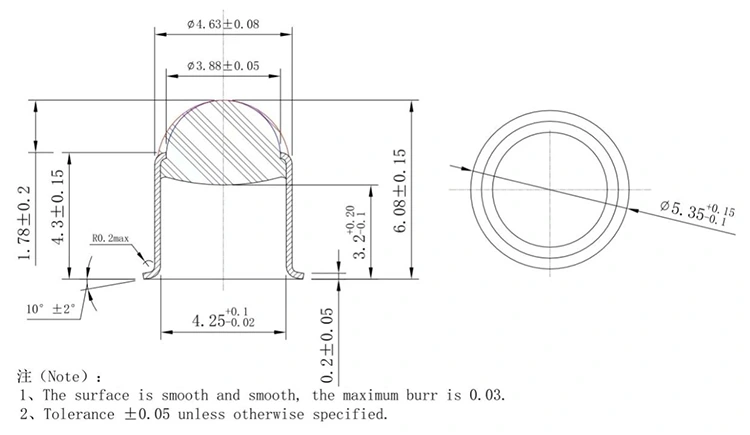

Опаковка и дефиниция на щифта -1 mm активна зона InGaAs PIN фотодиод

Тип опаковка: Херметичен метален пакет TO46

Топкови лещи:

Плосък прозорец:

Информация за поръчка -1mm активна площ InGaAs PIN фотодиод

Образцова номенклатура

BPD - X X ДО XX - X - X

Пример: BPD-1STO46B-FW

Лист с данни -1 mm активна зона InGaAs PIN фотодиод

BPD-1STO46B-BL

BPD-1STO46B-FW

Често задавани въпроси (FAQ)

В: Каква е разликата между версиите BL (сферична леща) и FW (плосък прозорец)?

О: BPD-1STO46B-BL разполага с прозорец със сферична леща, който подобрява ефективността на оптичното свързване чрез фокусиране на падащата светлина върху 1 mm активна зона. Подходящ е за оптични сигнали, свързани с влакна, фокусирани лъчи и приложения, изискващи по-висок толеранс на свързване, като измерване на оптична мощност и оборудване за тестване на оптични влакна.

BPD-1STO46B-FWразполага с плосък оптичен прозорец без фокусираща оптика, осигуряващ директен оптичен интерфейс за приложения за оптично откриване и измерване на свободно пространство, където поддържането на оригиналния профил на лъча е важно.

И двете версии използват един и същ InGaAs PIN фотодиоден чип и херметичен пакет TO46, докато конфигурацията на оптичния прозорец може да бъде избрана според метода на свързване и изискванията на приложението.

Въпрос: Какъв диапазон на дължина на вълната може да открие този 1 mm InGaAs фотодиод?

О: Този InGaAs PIN фотодиод осигурява широк диапазон на спектрален отговор в близката инфрачервена област от 900nm до 1650nm, покриващ често използвани оптични дължини на вълните, включително 1310nm и 1550nm комуникационни ленти. Отзивчивостта е определена на 1310nm (0,9A/W типично) и 1550nm (0,95A/W типично). Той е подходящ за измерване на оптична мощност, лазерен мониторинг, оптични сензори и инструменти за приложения, изискващи надеждно откриване на NIR.

В: Какво е минималното количество за поръчка (MOQ)?

A: MOQ за 1 mm InGaAs PIN фотодиод TO46 е 1 бр. Ние поддържаме гъвкави количества за поръчки, от единични единици за научноизследователска и развойна дейност и създаване на прототипи до по-големи обеми за производство на инструменти и OEM програми.

Въпрос: Мога ли да получа версия с оптична опашка на този 1 mm активен InGaAs PIN фотодиод?

A: Да. Box Optronics също така предоставя InGaAs фотодиодни модули с оптични влакна с оптични конектори за директна връзка с влакна. Тези модули интегрират InGaAs фотодиоден чип с влакнесто свързване в компактен пакет, подходящ за OEM интегриране в оптични инструменти и оптични системи.
