Коаксиален пигтейл InGaAs PIN фотодиоден детектор

Общ преглед на продукта   - Коаксиален фотодиоден детектор InGaAs с ПИН код

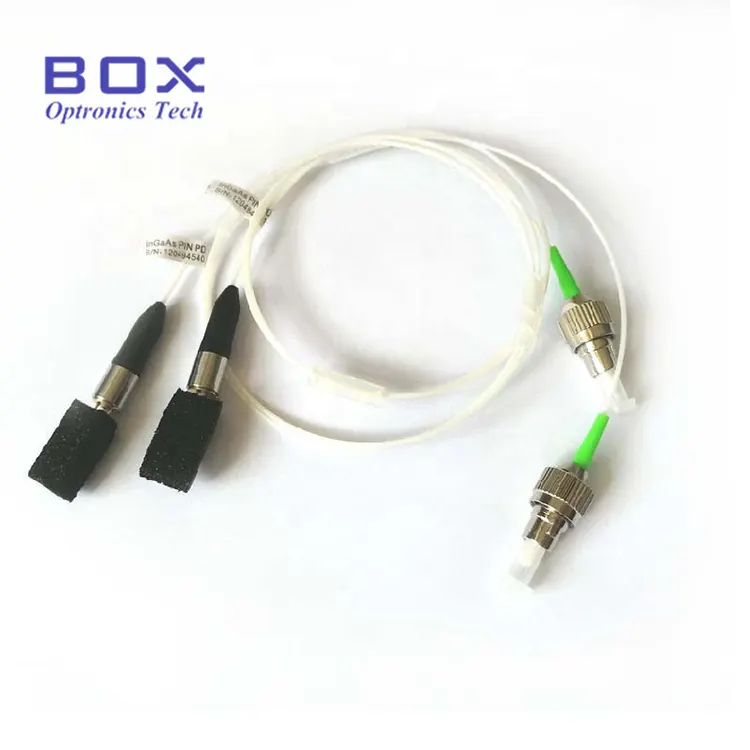

Коаксиалният пигтейл InGaAs PIN фотодиоден детектор е оптичен детектор със спектрален обхват на реакция от 1100-1650 nm. Той осигурява висока чувствителност при често използвани 1310 nm и 1550 nm дължини на вълната и е предназначен за оптични комуникации, CATV, сензори и приложения за тестване и измерване. BPD-70P10B-FA разполага с 70um активна зона и 1-метрова фибропроводна опашка с FC/APC конектор и се предлага от склад. Други активни зони, пакети, оптични влакна, конектори и конфигурации на изводите са персонализирани за OEM интеграция.

Основни характеристики   - Коаксиален фотодиоден детектор InGaAs с PIN опашка

· Широк спектрален обхват на реакция: 1100nm до 1650nm

· Висока чувствителност, нисък тъмен ток и нисък капацитет на прехода

· Широка честотна лента: 2,5 GHz

· Време за бързо нарастване/спадане: 0,3 ns

· Изход за влакно с коси опашки с FC/APC или друг конектор (налична е и опция за гнездо)

Типични приложения   - Коаксиален пигтейл InGaAs PIN фотодиоден детектор

· Аналогови оптични приемници за CATV и оптично видео предаване

· Широколентови системи за откриване на радиочестоти през влакна

· Оптична апаратура за тестване и измерване, включително детекция на OTDR сигнал

· Разпределено оптично отчитане, като разпределено акустично отчитане (DAS)

· Мониторинг на оптична мощност в EDFA, DWDM и лазерни системи

· Лабораторни изследвания на фотониката и OEM системна интеграция

Спецификации на продукта   - Коаксиален фотодиоден детектор InGaAs с PIN опашка

Абсолютни максимални стойности (TC = 25°C)

Оптично-електрически характеристики (TC = 25°C)

Опаковка и дефиниция на щифтове   - Коаксиален пигтейл InGaAs PIN фотодиоден детектор

Информация за поръчка   - Коаксиален пигтейл InGaAs PIN фотодиоден детектор

Образцова номенклатура

BPD - XX X XX X - XX -   ( X   )

Пример: BPD-70P10B-FA (70 m активна зона, тип Pigtailed, 1,0 m влакно, тип B щифтове, FC/APC конектор)

Забележка: Дължината на косичките и формата на фиксираната карта могат да бъдат персонализирани. Структурата на продукта, размерът, оптичните параметри и изискванията за технология на процеса могат да бъдат проектирани според изискванията на клиента.

Лист с данни   - Коаксиален детектор с фотодиоден PIN InGaAs с коси опашки

Лист с данни

Често задавани въпроси (FAQ)

Въпрос: Каква е разликата между коаксиалния фотодиоден детектор с коси опашки и фотодиодите TO-can InGaAs?

О: Основните разлики са в дизайна на пакета и системната интеграция. Коаксиалният детектор с пигтейл интегрира InGaAs PIN фотодиода в херметичен коаксиален пакет с фиброви пигтейл, осигуряващ директна връзка с влакна и високочестотна производителност за приложения като CATV приемници и оптично тестово оборудване. Фотодиодите TO5/TO46 използват пакети от метални кутии с оптични прозорци и изискват външно оптично свързване, което ги прави по-подходящи за откриване на свободно пространство и измерване на оптична мощност.

В: Каква е разликата между опциите за пакетиране с косички и контейнери?

О: Версията със свинска опашка има постоянно прикрепено влакно за директна оптична връзка, докато версията с гнездо осигурява разглобяем влакнен интерфейс за удобно свързване и подмяна. Изборът зависи главно от изискванията за системна интеграция: опаковките с пигтейл са подходящи за фиксирани OEM инсталации, докато опаковките с контейнери са удобни за тестово и лабораторно оборудване.

В: Как трябва да избера активната област на фотодиода PIN InGaAs?

О: Диаметърът на активната област трябва да бъде избран въз основа на размера на вашия оптичен лъч, схемата на свързване и честотната лента за откриване на целта. По-малките диаметри на активната площ дават по-нисък капацитет на прехода и по-висока скорост на реакция, докато чиповете с по-голяма площ осигуряват по-висока оптична ефективност на събиране и облекчен толеранс на подравняване. За системи, свързани с оптични влакна, опциите със среден размер като 70 um могат да постигнат добър компромис между честотната лента и ширината на подравняване.

Свързани продукти

· 1 mm активна площ InGaAs PIN фотодиод

· 5 mm InGaAs PIN фотодиод TO5

· Силициев фотодиод TO46

· Усилвател с оптични влакна, легиран с C-лента

Бележки за работа и работа

· Следвайте правилните процедури за ESD защита, когато боравите с фотодиода, тъй като InGaAs PIN фотодиодите са чувствителни към ESD устройства.

· Избягвайте да докосвате края на влакното или оптичния конектор с голи пръсти.

· Не превишавайте абсолютните максимални рейтинги, посочени в листа с данни.

· Избягвайте прекомерно огъване или механично напрежение върху влакнеста косичка.
