Общ преглед на продукта - Измервател на оптична мощност

Optical Power Meter на Box Optronics е високоефективен оптоелектронен измервателен уред, проектиран за прецизно откриване и анализ на оптична мощност. Изградени около висококачествени силициеви (Si) и фотодиодни детектори от индиев галиев арсенид (InGaAs), нашите измервателни уреди за мощност осигуряват точни и надеждни измервания в ултравиолетовия, видимия, близкия до инфрачервения и средния инфрачервен спектрален диапазон.

Серията включва както настолни многоканални модели (PM-MC-4-B5) за лабораторни и производствени тестове, така и компактни ръчни едноканални модели (PM-SC-1-HD) за полеви тестове и калибриране на място. Всички устройства разполагат с интуитивни интерфейси със сензорен екран, статистически анализ в реално време (ток, мин., макс., среден, пик до пик, стандартно отклонение) и USB свързаност за събиране и анализ на данни от компютър. Със сменяеми детекторни глави, поддържащи различни ленти с дължина на вълната и диапазони на мощност, опционални интегриращи сферични дизайни за равномерно събиране на лъчи и гъвкави аксесоари за свързване на влакна (адаптер за голи влакна и адаптер за влакна FC), нашите оптични измерватели на мощност могат да бъдат конфигурирани да отговарят на специфичните изисквания.

Основни характеристики - Измервател на оптична мощност

● Висока разделителна способност на измерване: 0,001 dB за прецизни показания на мощността

● Широк диапазон на мощност: 1nW~10mW или 10uW~10W

● Широко покритие на дължината на вълната: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Множество форм-фактори: налични са стационарни (4-канални) и ръчни (1-канални) конфигурации

● Вграден статистически анализ на мощността: текуща стойност, минимум, максимум, средна стойност, пик до пик, стандартно отклонение

● Конфигурируем интервал на вземане на проби от данни: 0.1s до 1s

● Интуитивен потребителски интерфейс със сензорен екран с дисплей в реално време

● USB свързаност с хост софтуер за регистриране на данни и графичен анализ

● Аналогов изход за напрежение (0~2.5V) чрез BNC/SMA

● Съвместим с аксесоари за адаптер за голи влакна (BFA) и адаптер за FC влакна (FCA).

● Компактен, здрав дизайн, подходящ както за лабораторни, така и за индустриални среди

● Несигурност на измерването: ±5%

Типични приложения - Измервател на оптична мощност

● Тестване и характеризиране на оптични компоненти (лазерни диоди, влакна, усилватели, изолатори)

● Лазерна проверка на мощността и мониторинг на стабилността

● Подравняване на оптична система и измерване на загубите

● Лаборатории за научноизследователска и развойна дейност по фотоника и оптоелектроника

● Индустриална лазерна производствена линия за контрол и тестване на качеството

● Калибриране и валидиране на оптичен сензор

● Тестване на телекомуникационни компоненти (CWDM, DWDM, трансивъри)

● Учебни и университетски оптични лаборатории

● Обслужване на място и калибриране на оборудване на място

Технически спецификации - Измервател на оптична мощност

Спецификации на детектора (T=25°C)

Спецификации на хост единица

Спецификации на аксесоарите

Подробности за продукта - Измервател на оптична мощност

Какво е оптичен измервател на мощност?

Оптичният измервател на мощност е прецизен оптоелектронен инструмент, предназначен за измерване на мощността на оптични сигнали, обикновено от лазери, светодиоди (LED) или фиброоптични предавателни системи.

Състои се от два основни компонента: калибрирана фотодиодна сензорна глава, която преобразува входящата оптична мощност в електрически ток, и дисплей/блок за обработка, който усилва, дигитализира и показва измерената стойност на мощността в единици като ватове (W), миливати (mW) или децибели спрямо 1mW (dBm).

Оптичните измерватели на мощност са основни инструменти в изследванията на фотониката, оптичните комуникации, лазерното производство и контрола на качеството. Те се използват за характеризиране на лазерния изход, измерване на загубите при вмъкване на влакна, измерване на изходната мощност и усилването на оптичния усилвател и проверка на бюджета на мощността на ниво система.

Изборът на материал на детектора (силиций за видима/NIR, InGaAs за NIR/SWIR) определя обхвата на дължината на вълната и чувствителността на инструмента.

Преглед на серията продукти

Box Optronics предлага модулна платформа за измерване на оптична мощност със сменяеми детекторни глави и две опции за хост единица, което позволява на клиентите да конфигурират система, оптимизирана за техните специфични изисквания за измерване:

Детекторни глави

• PMS-4011-2040:Силиконов фотодиоден детектор с интегрираща сфера, покриващ 400~1100nm с обхват на мощност от -20~+40dBm (10μW~10W). Идеален за лазерни измервания на видимата и близката инфрачервена мощност.

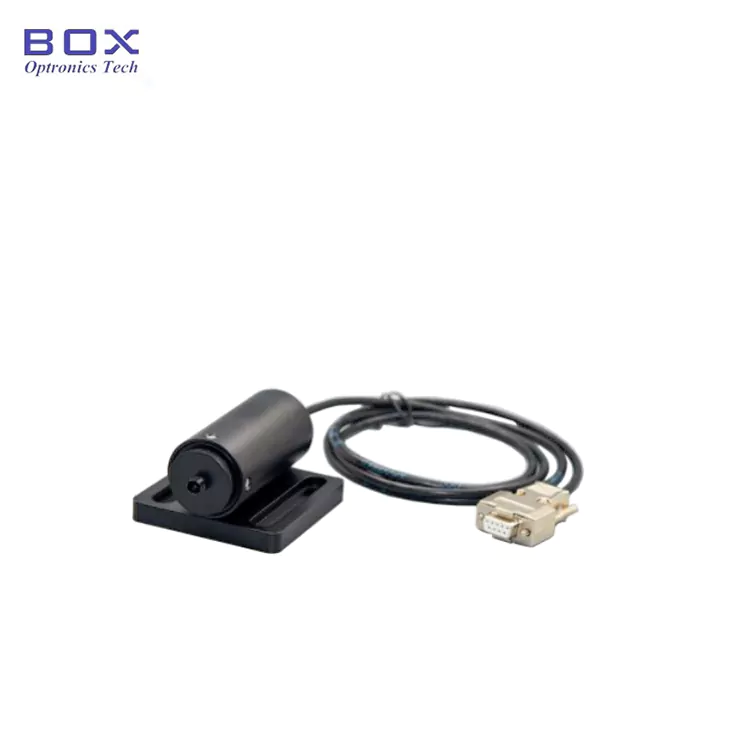

• PMS-9016-6010: InGaAs фотодиоден детектор (без интегрираща сфера), покриващ 900~1650nm с разширен диапазон на ниска мощност от -60~+10dBm (1nW~10mW). Оптимизиран за измервания с висока чувствителност на телекомуникационната лента.

• PMS-9016-2043: InGaAs фотодиоден детектор с интегрираща сфера, покриващ 900~1650nm с широк диапазон на мощност от -20~+43dBm (10μW~20W). Подходящ за тестване на телекомуникации и данни с общо предназначение.

• PMS-1122-2040: InGaAs фотодиоден детектор с удължена дължина на вълната с интегрираща сфера, покриващ 1100~2200nm с обхват на мощност от -20~+40dBm (10μW~10W). Проектиран за късовълнови инфрачервени (SWIR) приложения.

Хост единици

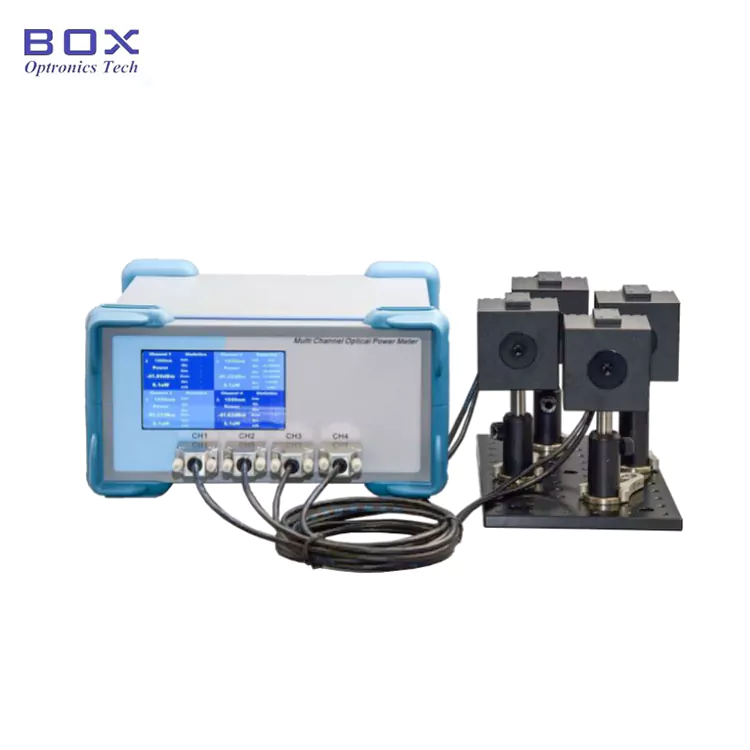

• PM-MC-4-B5 (Настолен многоканален): Четириканален настолен модул с голям сензорен дисплей, поддържащ едновременно измерване на до четири канала на детектора. Идеален за лабораторни настройки, производствени тестови станции и приложения, изискващи многоточков мониторинг.

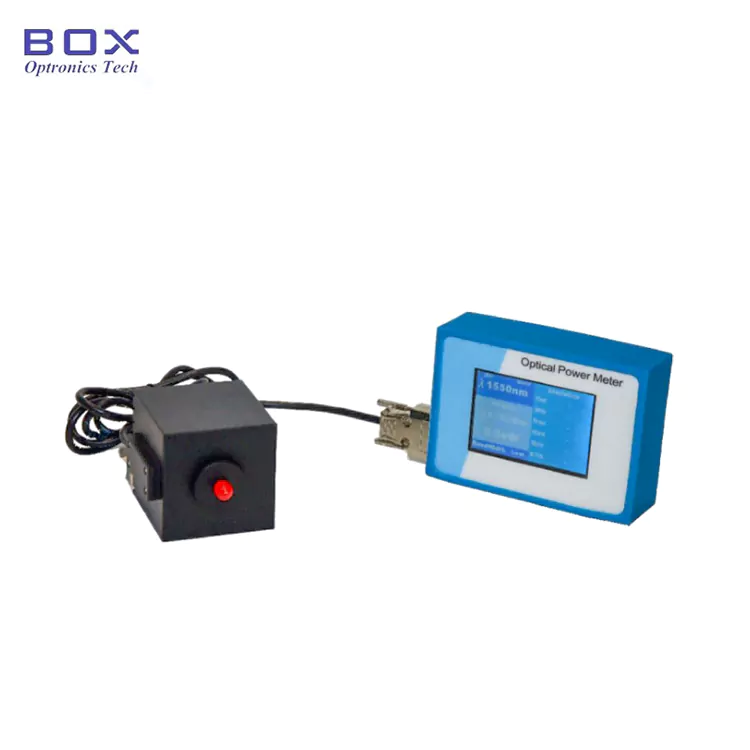

• PM-SC-1-HD (ръчен едноканален): Компактен едноканален ръчен модул с интерфейс със сензорен екран, предназначен за преносимост и използване на място. Перфектен за приложения за калибриране на място, обслужване на място и мобилни тестове.

Информация за поръчка-оптичен измервател на мощността

Образцова номенклатура

Конвенция за именуване на хост единица

PM - XX - X - XX

Пример: PM-MC-4-B5

Конвенция за именуване на детектора

PMS - XXXX - XXXX - XX

Пример: PMS-9016-2040-FC

Лист с данни и софтуер - оптичен измервател на мощност

Лист с данни

· Дистанционно управление чрез USB интерфейс. Линк за изтегляне на компютърен софтуер, включен в покупката.

Условия за оферта и плащане

Условия за оферта

· EXW

· DAP

· FOB

· Други условия: Моля, свържете се с нас, за да обсъдим.

Условия за плащане

· PayPal: Бързо и сигурно плащане за мостри и малки поръчки

· T/T (банков превод): Стандартен метод на плащане за нормални производствени поръчки

· Alibaba Trade Assurance: Сигурна защита на поръчките за онлайн транзакции с гаранция за купувача

· Кредитна карта: Предлага се чрез платформите PayPal и Alibaba

· Гъвкави условия на плащане: по договаряне

Време за изпълнение

· Стандартни бройки (модели в наличност): 3~5 работни дни

· Стандартна изработка: 10~15 работни дни

· Обемни поръчки: Моля, свържете се за производствен график

· Международна доставка: ~5 работни дни (DHL/UPS/FedEx express)

· Ускорено обслужване: Предлага се при поискване

Бележки за работа и работа - Измервател на оптична мощност

Мерки за безопасност

· Никога не гледайте директно в активен лазерен лъч или оптичен изходен порт

· Винаги спазвайте подходящите протоколи за лазерна безопасност и носете подходящи очила за лазерна безопасност

· Не превишавайте максималната номинална мощност за използвания модел детектор

· Изключете захранването преди почистване или обслужване на уреда

· Използвайте само указаното захранване, за да избегнете повреда на инструмента

Грижа и поддръжка на детектора

· Поддържайте отвора на детектора чист и без прах, масло и отломки

· Използвайте чисти кърпички без влакна и подходящ разтвор за оптично почистване, когато почиствате повърхността на детектора

· Винаги сменяйте защитните капачки на детектора, когато не се използва

· Избягвайте да докосвате активната повърхност на детектора с пръсти или инструменти

· Почистете влакнестите конектори, преди да ги поставите, като използвате подходящи инструменти за почистване

· Избягвайте изпускане или подлагане на детектора на механичен удар

· Съхранявайте в чиста и суха среда, когато не се използва

· Препоръчва се периодично повторно калибриране всяка година

Гарантиране на качеството

Box Optronics се ангажира да предоставя висококачествени оптични тестови и измервателни инструменти с надеждна и постоянна производителност. Всички наши измерватели на оптична мощност преминават през строги процедури за тестване, калибриране и контрол на качеството преди изпращане.

Гаранция

· 12-месечна ограничена гаранция от датата на доставка

· Гаранцията покрива дефекти в материалите и изработката

· Безплатен ремонт или замяна на дефектни части в гаранция

· Гаранцията не покрива щети от неправилна употреба, неправилно боравене, неоторизирана модификация или нормално износване на консумативни части
