520nm FP пеперуда лазерен диод

Съдържание

1. Въвеждане на 520nm FP лазерен диод тип пеперуда

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

Това е 520nm FP пеперуда лазерен диод с a 14-пинов пеперуден пакет. Това е лазерен диод на Фабри-Перо. Разполага с мощност до 30mW изходна мощност и вграден TEC и термистор. Типът влакно може да бъде SM-460HP или PM-S460-HP влакно. Подходящ за оптични инструменти. Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C и времето за запояване не трябва да надвишава 10 секунди.

Продукт Спецификации

Характеристики на продукта

● SM-460HP или влакно PM-S460-HP;

● Увеличаване на изходната мощност до 30mW;

● 14-пинов BTF пакет с TEC и Monitor PD;

● Видим зелен светлинен лазерен диод, свързан с влакна.

Продуктови приложения

● Оптични инструменти;

● Оптично предаване система;

● Лазерна индикация.

Подробности за продукта

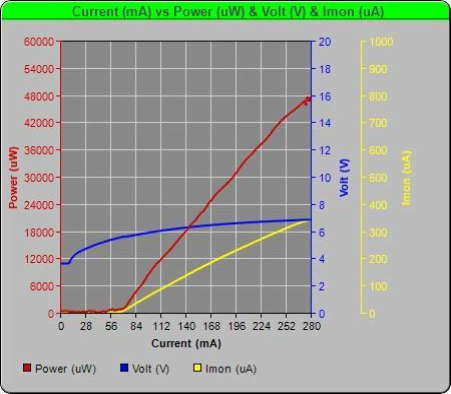

● Типичен спектър: PIV

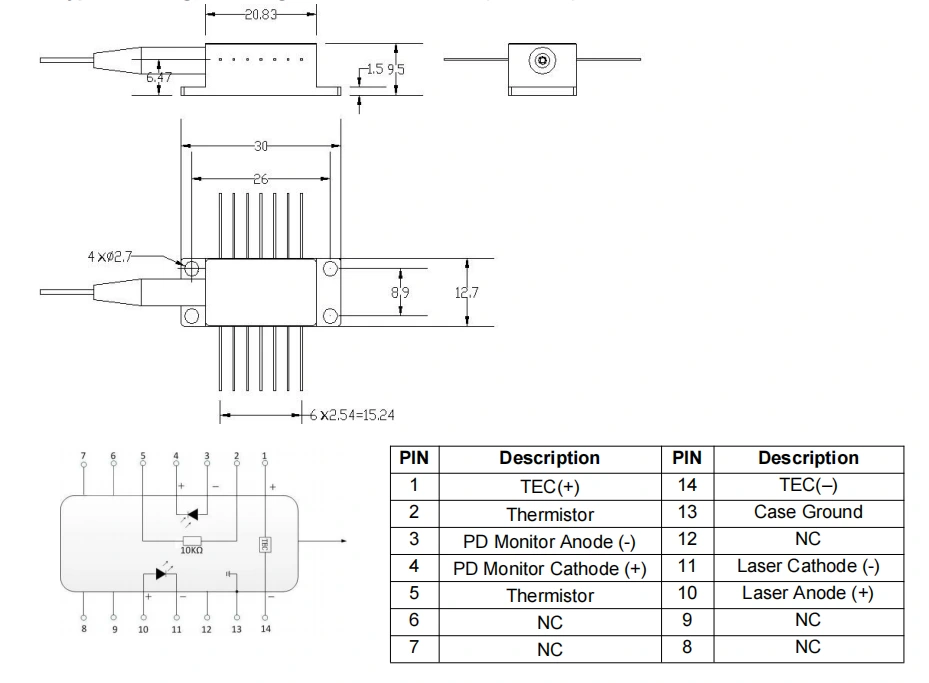

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -520nm FP пеперуда Лазерен диод

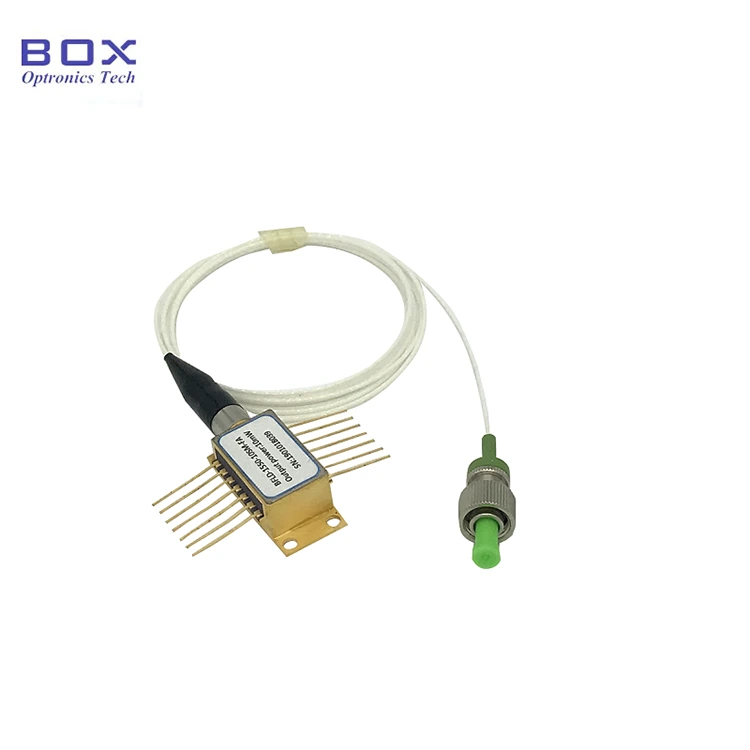

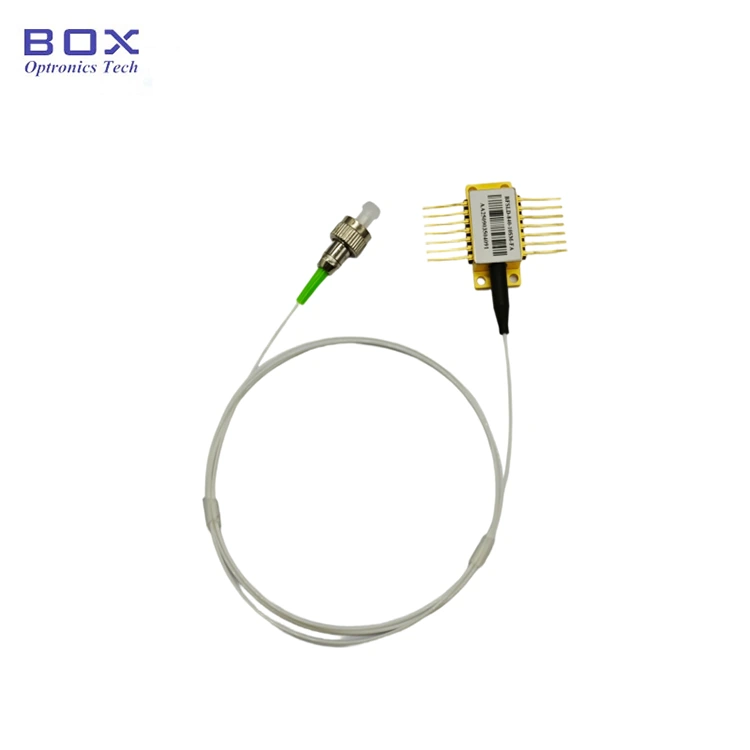

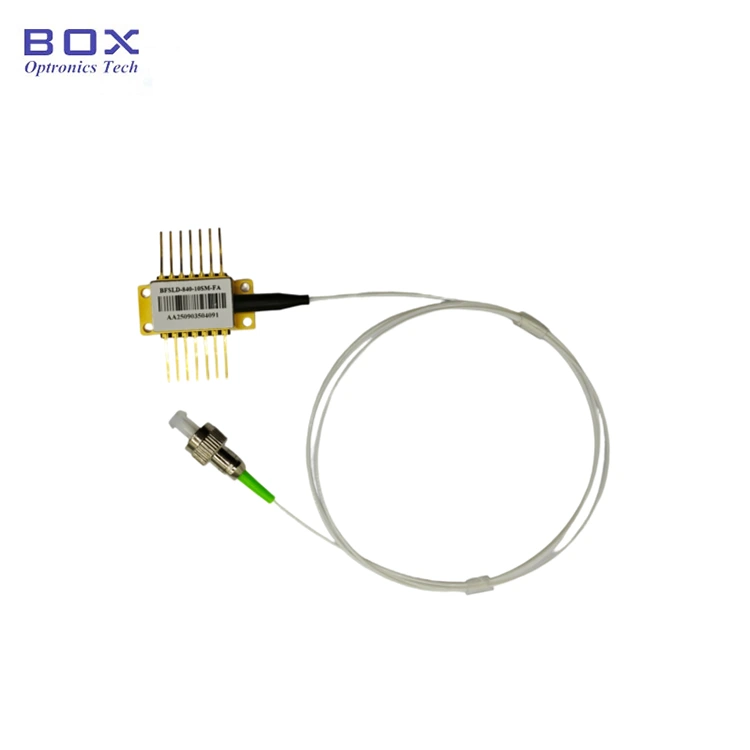

● Примерна опаковка

*Самостоятелно устройство; няма вграден драйвер (модулен пакет с драйвер веригата не е задължителна).

Поръчване информация

напр.: BFLD-F520-30SM-FA

(Информация за поръчка: 520nm FP пеперуда лазерен диод, 14-щифтова пеперуда пакет, 30mW изходна мощност, с 460HP SM влакно, FC/APC конектор)

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операционни бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.

● По време на процеса на включване, никога не прилагайте силен ток директно, т.к това рискува да повреди чипа. Вместо това включете устройството на текущо ниво близо до прага на чипа и след това постепенно увеличавайте тока на малки нараства, докато се достигне желаното ниво.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.

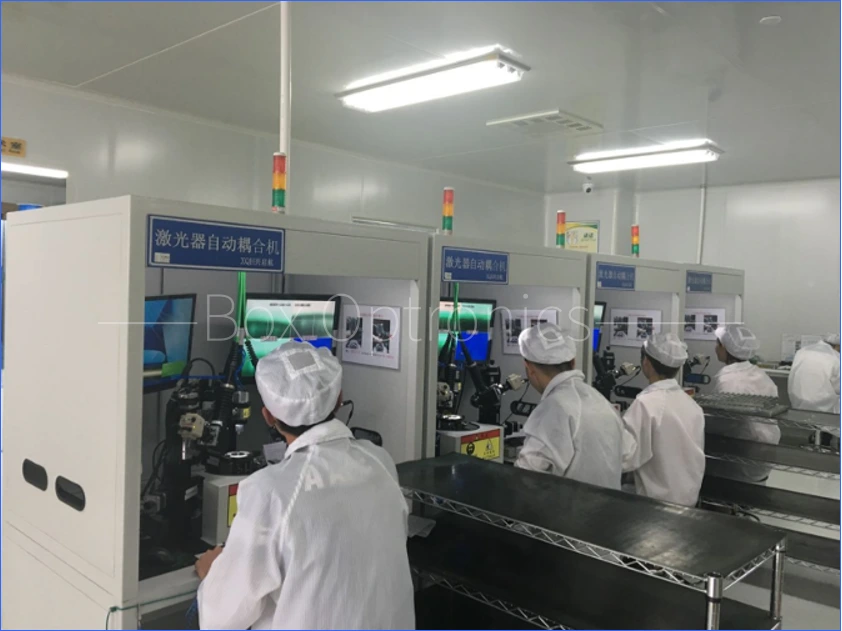

Реално производство линия
