785nm FP пеперуда лазерен диод

Съдържание

1. Въвеждане на 785nm FP лазерен диод тип пеперуда

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

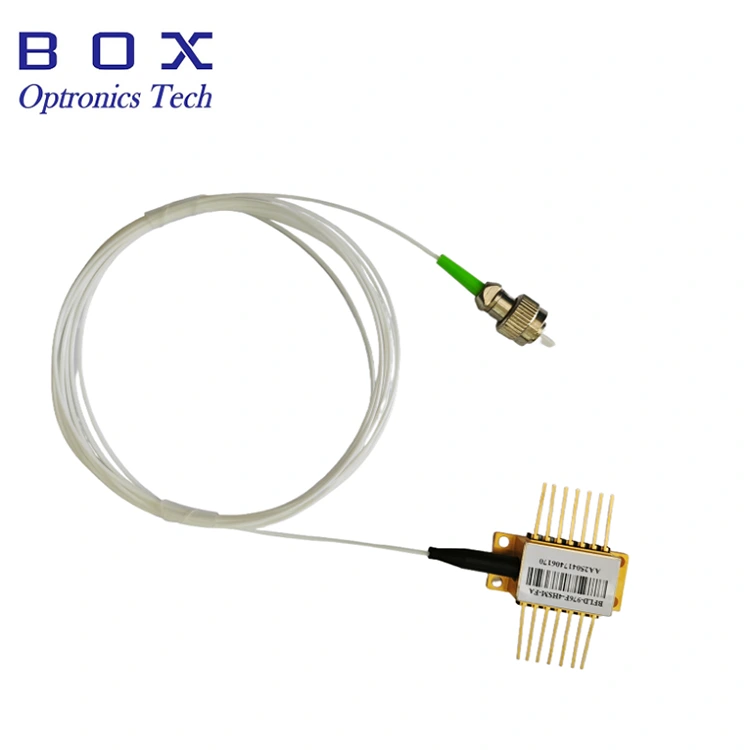

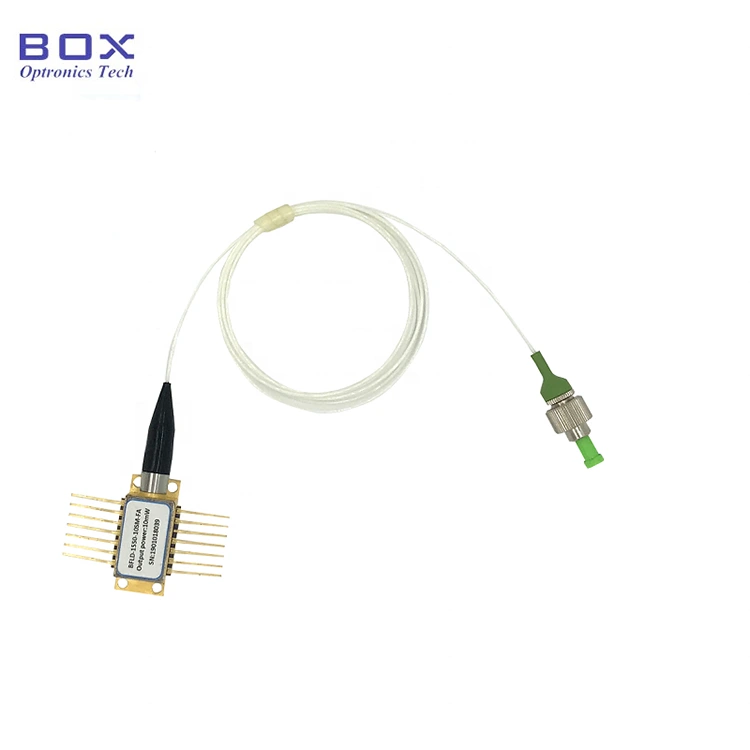

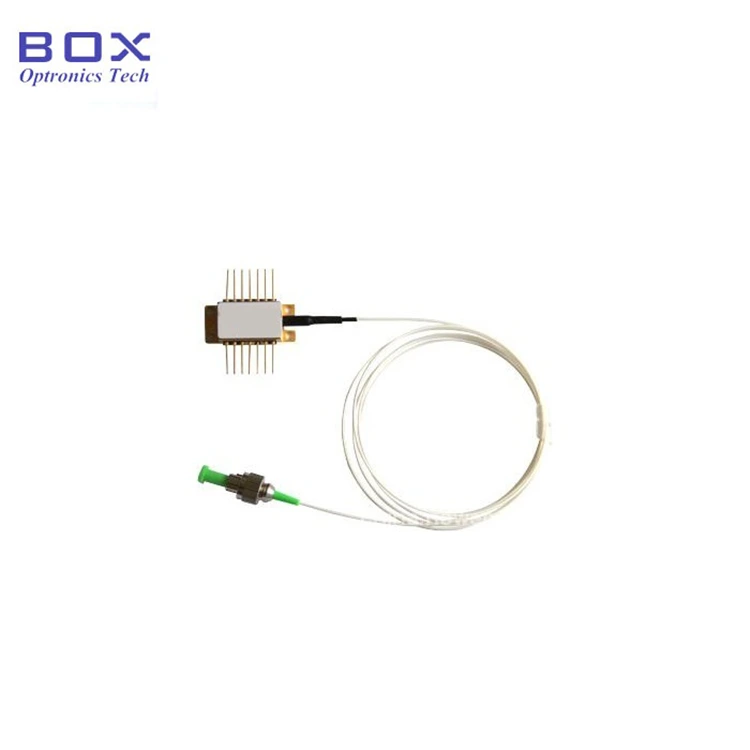

Това е 785nm FP пеперуда лазерен диод, включващ нагоре до 30mW изходна мощност. Типът влакна може да бъде SM785-HP или PM780-HP и интегрира TEC, мониторен фотодиод и термистор. The 900um защитна тръба и FC/APC конектор са по избор. Ако щифтовете изискват запояване, температурата на запояване не трябва да надвишава 260°C и времето за запояване не трябва да надвишава 10 секунди. Модул/настолен пакет с драйверна верига, Налична е изходна мощност 50mW.

Продукт Спецификации

Характеристики на продукта

● SM785-HP или влакно PM780-HP;

● Увеличаване на изходната мощност до 30mW;

● 14-пинов BTF пакет с TEC, термистор и Монитор PD.

Продуктови приложения

● Източник на светлина;

● Сензор за оптични влакна система;

● Обработка на материала.

Подробности за продукта

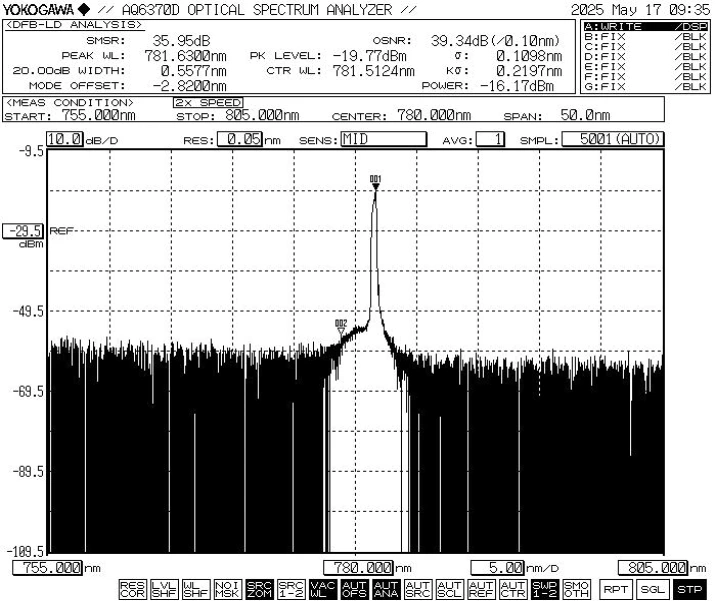

● Типичен спектър: 785nm, WL толеранс +/-10nm.

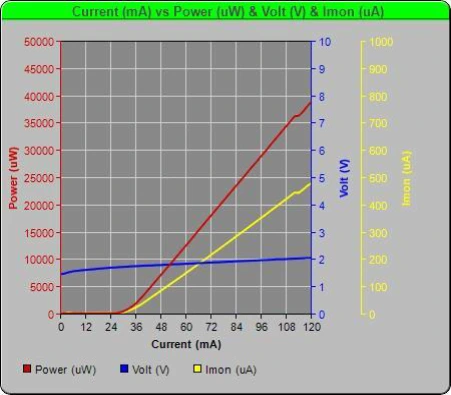

● PIV-785nm 30mW FP пеперуда лазерен диод

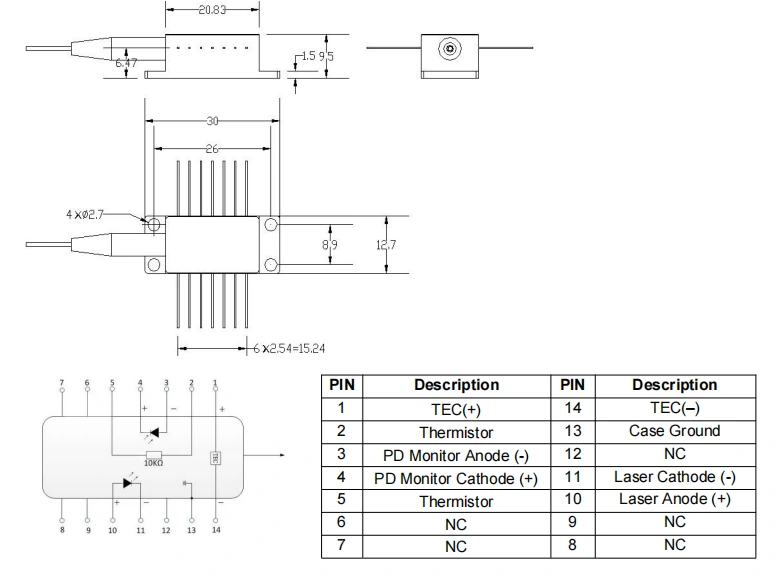

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -785nm FP пеперуда Лазерен диод

● Стандартни аксесоари

*Самостоятелно устройство; няма вграден драйвер (модулен пакет с драйвер веригата не е задължителна).

Поръчване информация

напр.: BFLD-F785-30SM-FA

(Информация за поръчка: 785nm FP пеперуда лазерен диод, 30mW мощност захранване, SM Hi780 влакно, FC/APC конектор, щифт на помпата).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни и Тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операционни бележки

● Опасност от лазерно лъчение: Когато устройството работи, той излъчва лазерен лъч с висока интензивност. Не гледайте директно края на влакното, тъй като това може да причини нараняване на очите.

● ESD защита: Това устройство е електростатично чувствителен. Следователно трябва да се вземат строги антистатични защитни мерки да се спазва по време на опаковане, транспортиране и употреба. Освен това, трябва да се вземат предпазни мерки за предотвратяване на пренапрежения в електрозахранването, тъй като неспазването им може да доведе до трайна повреда на устройството (напр. осигурете подходящо оборудване заземяване и носете антистатична каишка за китка).

● Боравене с влакна и устройства: оптични влакната са крехки. Не дърпайте устройството, като използвате влакното. При поставяне или изваждайки устройството от гнездото му, не прилагайте натиск и не дърпайте ръкав в задната част на корпуса на устройството. За устройства, оборудвани с конектори, уверете се, че както устройството, така и оптичният конектор са повдигнати едновременно по време на инсталиране или премахване.

● Изисквания за запояване на щифтове: Ако щифтовете трябва да бъдат запоени, температурата на запояване не трябва да надвишава 260°C и времето за запояване не трябва да надвишава 10 секунди. Обърнете специално внимание на следното: по време на процеса на запояване устройството трябва да бъде изключено състояние, а поялникът трябва да бъде правилно заземен.

● Операция при включване: По време на включване процес, никога не прилагайте силен ток директно, тъй като това може да повреди чипа. Вместо това включете устройството на текущо ниво, близко до прага на чипа, и след това постепенно увеличавайте тока на малки стъпки до желаното ниво се достига.

● Последователност на охлаждане и включване: Преди захранване на всички компоненти, първо активирайте охладителя и след това продължете стъпала за нарастване на мощността за предотвратяване на прегряване и претоварване на чипа.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
