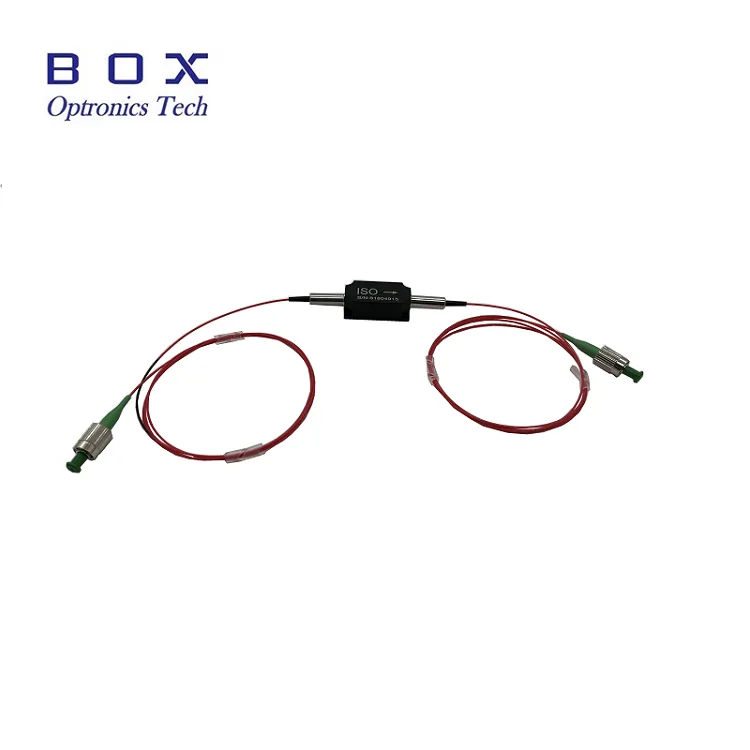

850nm оптичен изолатор с висока мощност

Box Optronics предоставя 850nm оптичен изолатор с висока мощност, пасивен оптичен компонент, предназначен да предпазва оптичните системи от вредни обратни отражения. Този високоефективен изолатор се отличава с изключителна изолация до 35 dB, свръхниска загуба на вмъкване от 0,8 dB типично и поддържа висока мощност до 500 mW/1 W/5 W/10 W средна мощност.

Поместен в компактен пакет с размери 58 × 28 × 26 mm със 780HP влакнести пигтейли, този изолатор осигурява изключителна надеждност и стабилност за взискателни приложения. Независимо дали става въпрос за фибролазери, OCT системи, оптични усилватели или тестово оборудване, Box Optronics предоставя висококачествени изолатори, подкрепени от строг контрол на качеството и глобална техническа поддръжка.

Ключови характеристики

● Висока изолация: до 35dB типична пикова изолация

● Ниска вмъкната загуба: 0,8 dB типично, 1,2 dB максимум

● Висока загуба на връщане: 45dB

● Висок коефициент на изчезване за версии, поддържащи поляризация

● Работа с висока мощност: 500mW/1W/5W/10W средна мощност

● Загуба, зависима от ниска поляризация (PDL): <0,15dB

● Компактен и здрав дизайн на опаковката

● SM влакно/ PM влакно/ или други фибри

● Висока надеждност и дългосрочна стабилност

● Широк работен температурен диапазон: -40°C до +85°C

Типични приложения

● Апаратура за оптични тестове и измервания

● 840nm/850nm системи за оптична кохерентна томография (OCT).

● 850nm оптични лазерни системи и източници на семена

● Оптични сензорни системи (интерферометрични сензори)

● Лаборатории за изследване и развитие

● Биомедицински изображения и диагностика

Технически спецификации

Оптични спецификации (T=25°C)

Механични и екологични спецификации

Подробности за продукта

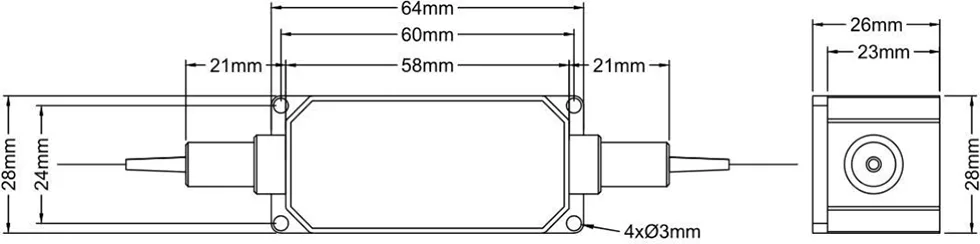

Размери на опаковката

Изолаторът е опакован в компактен, здрав пластмасов корпус със следните размери (единица: mm):

Принцип на работа

Оптичен изолатор с висока мощност от 850 nm, свързан с влакна, е пасивен оптичен компонент, който осигурява нереципрочно предаване на светлина, позволявайки преминаването на оптични сигнали напред, като същевременно блокира обратните отражения в системи, базирани на влакна.

Устройството се основава на ефекта на въртене на Фарадей, комбиниран с поляризационна оптика, и се предлага във версии с едномодово влакно (SMF) и влакно с поддържане на поляризацията (PMF), което позволява гъвкава интеграция в различни оптични системи.

● Посока напред: Светлината преминава с минимална загуба на вмъкване

● Обратна посока: Обратно отразената светлина се блокира с висока изолация

● Предпазва лазерните диоди и усилватели от повреда и шум, причинени от обратно отражение

● Подобрява стабилността на системата и намалява интензитета на шума (RIN)

Защо да изберете Box Optronics?

● ✓ Стриктен контрол на качеството със 100% тестване преди изпращане

● ✓ Конкурентни цени със стабилна възможност за доставка на едро

● ✓ Гъвкави опции за персонализиране за дължина на вълната, мощност и влакна

● ✓ 7×24 часа техническа поддръжка и бърз отговор

● ✓ Примерно тестване, достъпно за оценка

● ✓ Глобална доставка с експресна доставка DHL, UPS, FedEx

Информация за поръчка

Образцова номенклатура

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Пример:HPIS -850 -0 -1 -1 -0 -00- FA

850nm оптичен изолатор с висока мощност, SM влакно, 900um свободна тръба, 1m дължина на влакното, размери: 58x28x26mm, 500mW мощност на работа, FC/APC конектор

Налични опции за персонализиране

● Дължина на вълната в центъра: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm

● Мощност: 0,5 W, 1 W, 2 W, 5 W, 10 W, налична по-висока мощност

● Тип влакна: 780HP, SMF-28, PM1550, други специални влакна

● Дължина на влакното: 0,5 м, 1 м, 1,5 м, 2 м (дължини по избор)

● Тип пигтейл: 900um свободна тръба, 3,0 mm свободна тръба, голо влакно

● Размер на опаковката: Стандартни или персонализирани размери на опаковката

За персонализирани изисквания, моля свържете се с нашия екип по продажбите:

Имейл: sales06@boxoptronics.com

Тел: +86-13322933691

Уебсайт: www.boxphotonics.com

Лист с данни и доклад от теста

Всяка единица се доставя с изчерпателен протокол от изпитване, документиращ измерените параметри на производителност. PDF файлът с листа с данни съдържа подробни спецификации.

● Индивидуален тестов доклад, включен към всяка единица

Лист с данни

Условия за оферта и плащане

Условия за оферта

● EXW (Ex Works): Препоръчва се, ако имате DHL/UPS/FedEx акаунт. Изпращаме чрез вашия акаунт; ние не начисляваме разходи за доставка.

● DAP (доставено на място): Ако нямате куриерска сметка, можем да организираме доставка с предплатен транспорт.

● Други условия: Моля, свържете се с нас, за да обсъдим.

Условия за плащане

● PayPal: Бързо и сигурно плащане за мостри и малки поръчки

● T/T (банков превод): Стандартен метод на плащане за нормални производствени поръчки

● Alibaba Trade Assurance: Сигурна защита на поръчките за онлайн транзакции с гаранция за купувача

● Гъвкави условия на плащане: по договаряне за дългосрочни или стратегически партньори

Време за изпълнение

● Стандартно производство: ~10 работни дни

● Персонализирани конфигурации: 15-20 работни дни

● Обемни поръчки: Моля, свържете се за производствен график

● Международна доставка: ~3-5 работни дни (DHL/UPS/FedEx express)

● Ускорено обслужване: Предлага се при заявка (може да се наложи допълнителна такса)

Бележки за работа и работа

ESD защита

Докато оптичните изолатори са пасивни устройства, все още е необходимо правилно боравене, за да се поддържа производителност и надеждност.

● Работете с чисти ръкавици без мъх, за да избегнете замърсяване

● Работете върху чиста повърхност без прах

● Избягвайте да докосвате директно краищата на влакното

● Поставяйте прахови капачки на конекторите, когато не се използват

Боравене с влакна

● Избягвайте прекомерното огъване на влакното (минимален радиус на огъване: 30 mm)

● Не дърпайте и не усуквайте фибрите

● Почистете влакнестите конектори с изопропилов алкохол преди свързване

● Винаги използвайте противопрахови капачки, когато конекторът не се използва

● Проверете края на влакното за повреди преди употреба

● Не превишавайте максимално допустимото натоварване на опън

Съображения за управление на мощността

● Уверете се, че входната мощност не надвишава номиналния максимум

● Използвайте правилно наблюдение на мощността, за да избегнете претоварване

● Оставете възможност за правилно разсейване на топлината при високи нива на мощност

● Монтирайте върху радиатор за продължителна работа с висока мощност

Монтаж и монтаж

● Монтирайте сигурно изолатора с помощта на 4-те монтажни отвора

● Осигурете правилно подравняване, за да минимизирате допълнителните загуби

● Оставете достатъчно пространство за радиуса на огъване на влакното

● Работете в рамките на посочения температурен диапазон за надеждност

● Избягвайте механични натоварвания върху влакнестите опашки

Гарантиране на качеството и следпродажбено обслужване

Гаранционен срок

Box Optronics гарантира, че този продукт няма дефекти в материалите и изработката за период от 12 месеца от датата на закупуване. По време на гаранционния период ние ще ремонтираме или заменим дефектните продукти по наше усмотрение, безплатно.

Гаранционни изключения

Следните условия не се покриват от безплатната гаранция:

● Щети, причинени от природни фактори (мълния, наводнение и др.) или влияние на околната среда

● Неизправности поради неправилна работа или злоупотреба от потребителя

● Очевидни физически щети, причинени от човешка грешка

● Неразрешени опити за разглобяване, модификация или ремонт

● Променени или непълни гаранционни етикети на корпуса

● Повреда или загуба по време на транспортиране след изпращане

● Повреда, причинена от превишаване на максималната мощност или работни условия

Поддръжка след продажбата

● Бързо време за реакция: в рамките на 24 часа в работни дни

● Дистанционно отстраняване на проблеми и поддръжка на приложения

● Платена услуга за поддръжка, налична след гаранционния период

● Потребителски технически консултантски услуги
