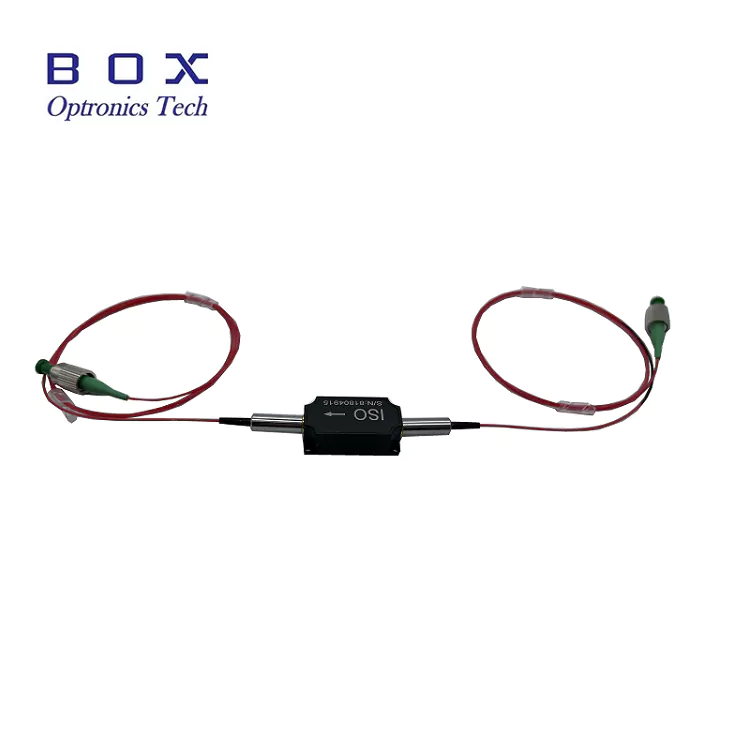

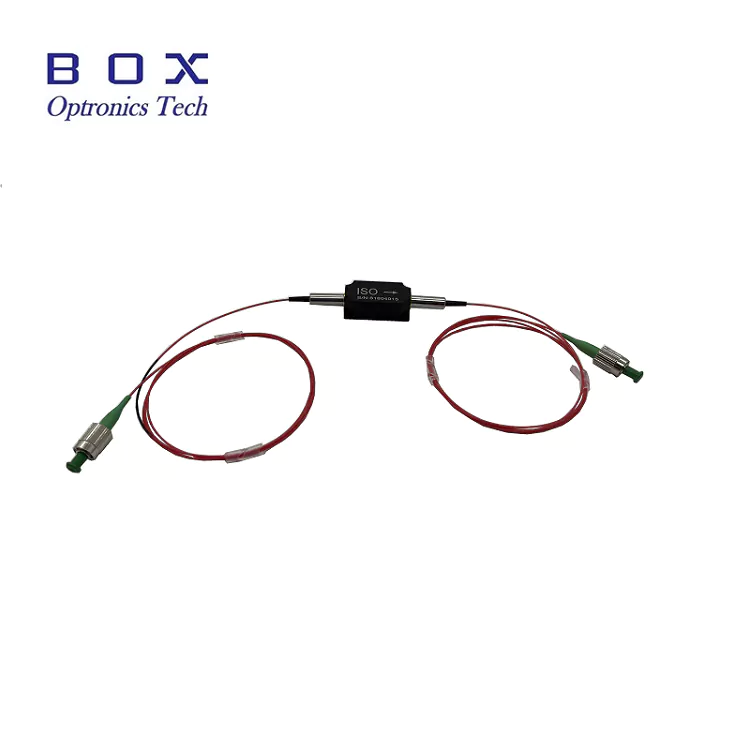

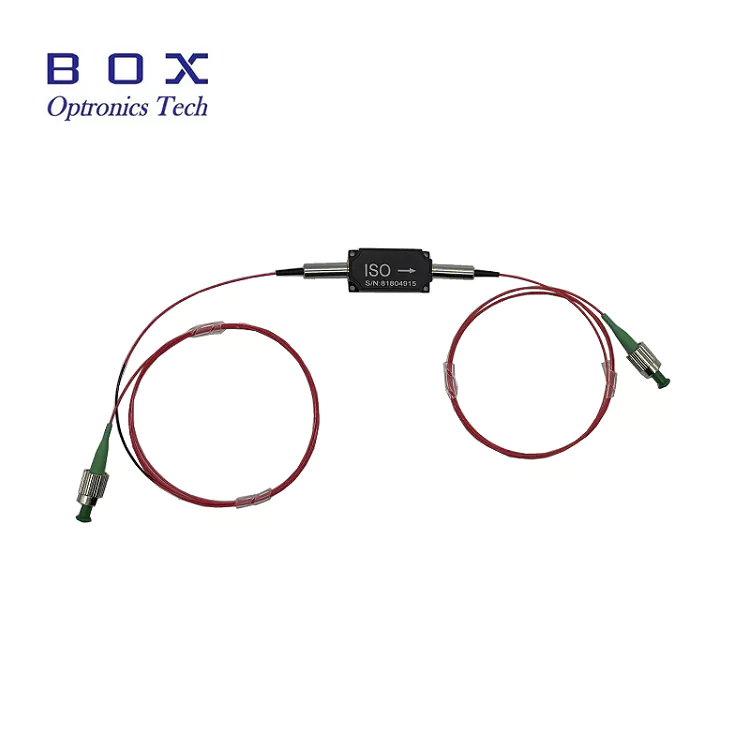

850nm циркулатор с висока мощност

Box Optronics доставя 850nm High Power Circulator, пасивен оптичен компонент с висока производителност, предназначен за прецизен контрол на посоката на светлината във фиброоптични системи. Тази 3-портова циркулационна помпа позволява нереципрочно предаване, насочвайки оптични сигнали от порт към порт по последователен начин, като същевременно поддържа отлични оптични характеристики.

Отличаващ се с типична загуба на вмъкване от едва 1,0 dB, висока изолация от типични 25 dB и висока загуба на връщане от минимум 45 dB, тази циркулационна помпа е идеална за приложения с висока мощност 850 nm. Той поддържа обща средна мощност до 500mW/1W/5W/10W през портовете, което го прави подходящ за взискателни фибролазерни и усилвателни системи.

Разположена в компактен пакет с размери 58×28×26 mm със 780-HP влакнести опашки, 850nm циркулационна помпа с висока мощност предлага стабилност и надеждна дългосрочна работа.

Ключови характеристики

• Висока изолация: 25dB типична пикова изолация, 22dB минимум

• Ниска вмъкната загуба: 1,0 dB типично, 1,5 dB максимум

• Висока обратна загуба: минимум 45dB (вход/изход)

• Загуба, зависима от ниска поляризация (PDL): ≤0.15dB

• Работа с висока мощност: до 500mW, 1W, 5W, 10W

• Възможност за висока пикова мощност: <10kW за ns импулсна работа

• Високо потискане на кръстосаните смущения: минимум 45dB

• Компактен и здрав дизайн на опаковката: 58×28×26mm

• 780-HP влакнести пигтейли за приложения с висока мощност

• Отлична надеждност и дълготрайна стабилност

• 3-портово нереципрочно предаване на светлина

• Широк температурен диапазон на работа: +10°C до +50°C

Типични приложения

• Оптични сензорни системи

• Оптична апаратура и тестово оборудване

• 850nm оптични лазерни системи

• Биомедицински изображения и OCT системи

• Лаборатории за изследване и развитие

• Лазерна защита с разпределена обратна връзка (DFB).

Технически спецификации

Оптични спецификации (T=25°C)

Механични и екологични спецификации

*Забележка: Горните спецификации са за устройства без конектори. За устройства с конектори мощността на работа е ограничена до 1 W, загубата на вмъкване е с 0,3 dB по-висока, загубата при връщане е с 5 dB по-ниска, а коефициентът на затихване е с 2 dB по-нисък.

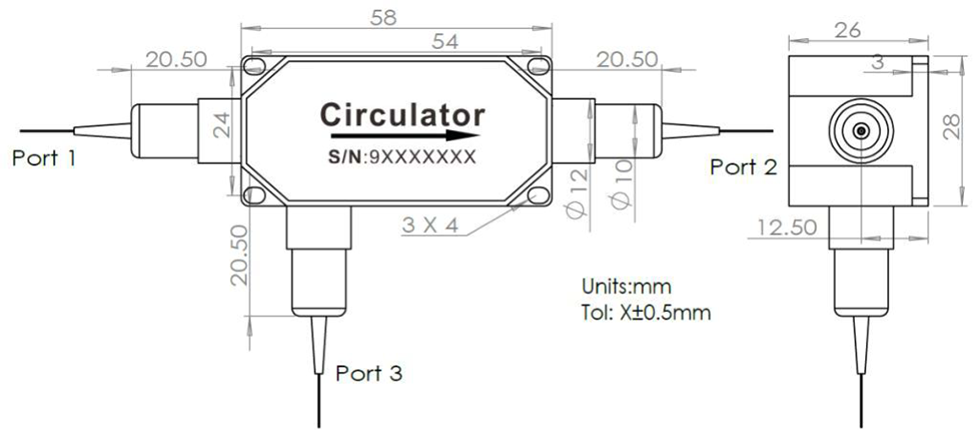

Размери на опаковката

850nm High Power Circulator е опакован в компактен, здрав корпус със следните размери (единица: mm):

• Размер на опаковката: 58 × 28 × 26 mm

• 3-портова конфигурация с оптични кабели

• 4 монтажни отвора за сигурен монтаж

• Толеранс: ±0.5mm

Конфигурация на порт

Този 3-портов оптичен циркулатор позволява еднопосочно насочване на оптичен сигнал в последователност 1 → 2 → 3 → 1:

• Порт 1 → Порт 2: Предавателно предаване с ниски загуби на вмъкване

• Порт 2 → Порт 3: Маршрутизиране на обратно разпръснати/отразени сигнали

• Порт 3 → Порт 1: Предавателно предаване, завършващо циркулационния контур, като същевременно се поддържа висока изолация в обратните пътища

Устройството използва нереципрочен оптичен дизайн, за да осигури насочено разпространение на сигнала и ефективна изолация между несъседни портове, което го прави идеално за сензорни влакна, лазерна защита и системи за оптично измерване.

Принцип на работа

850nm оптичен циркулатор с висока мощност е пасивно многопортово нереципрочно устройство, което насочва оптични сигнали в последователна посока 1 → 2 → 3 → 1, което позволява управление на насочен сигнал във фиброоптични системи.

Устройството се основава на ефекта на въртене на Фарадей, комбиниран със зависими от поляризацията компоненти за оптично маршрутизиране.

Принцип на работа:

• Фарадеев ротатор: въвежда фиксирана нереципрочна поляризационна ротация (обикновено 45°), независимо от посоката на разпространение

• Оптика за поляризационно насочване: директни оптични сигнали въз основа на поляризационно състояние

• Нереципрочно предаване: осигурява насочено маршрутизиране на сигнала с висока изолация между обратните пътища на разпространение

Ключови функции:

•Разделя оптични сигнали, разпространяващи се напред и назад

•Предпазва лазерните източници от обратни отражения

• Позволява двупосочна работа във фиброоптични сензорни и лазерни системи

•Поддържа маршрутизиране на сигнала в архитектури за измерване и засичане

Защо да изберете Box Optronics?

•Строг контрол на качеството със 100% тестване преди изпращане

• Конкурентни цени със стабилна възможност за доставка на едро

• Гъвкави опции за персонализиране за дължина на вълната, мощност, влакна и конектори

•7×24 часа техническа поддръжка и бърза реакция

•Налично тестване на проби за оценка

• Глобална доставка с DHL, UPS и FedEx експресна доставка

Информация за поръчка

Образцова номенклатура

HPCIR - XXX - X - X - X - X - XX - XX

Пример: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm високомощна циркулационна система, 780-HP влакно, 900μm свободна тръба, 1m дължина на влакното, 58x28x26mm пакет, 10W мощност на работа, FC/APC конектор

Налични опции за персонализиране

•Централна дължина на вълната: 830nm, 850nm, други дължини на вълната са налични при поискване

• Номинална мощност: 500mW, 1W, 5W, 10W, налична по-висока мощност за персонализирани дизайни

•Тип влакно: 780-HP, други специални влакна

• Дължина на влакното: 0,5 м, 0,8 м, 1 м, 1,5 м, 2 м (налични дължини по избор)

•Тип косичка: 250 μm голо влакно, 900 μm свободна тръба, 3,0 mm свободна тръба

• Тип конектор: FC/UPC, FC/APC, SC/APC, LC/APC или потребителски конектори

•Размер на опаковката: Стандартни 58x28x26 мм или индивидуални размери на опаковката

• Конфигурации с 4 порта на циркулационната помпа са налични при поискване

За персонализирани изисквания, моля, свържете се с нашия екип по продажбите.

Лист с данни и доклад от теста

Всяка 850nm циркулационна помпа с висока мощност се доставя с изчерпателен доклад от теста, документиращ измерените параметри на производителност. PDF файлът с лист с данни съдържа подробни спецификации и криви на производителност.

• Индивидуален протокол от теста, включен към всяка единица

Лист с данни

Условия за оферта и плащане

Условия за оферта

•EXW (Ex Works): Препоръчва се, ако имате акаунт в DHL/UPS/FedEx. Изпращаме чрез вашия акаунт; ние не таксуваме разходи за доставка.

• DAP (доставено на място): Ако нямате куриерска сметка, можем да организираме доставка с предплатен транспорт.

•Други условия: Моля, свържете се с нас, за да обсъдим.

Условия за плащане

•PayPal: Бързо и сигурно плащане за мостри и малки поръчки

• T/T (банков превод): Стандартен метод на плащане за нормални производствени поръчки

•Alibaba Trade Assurance: Сигурна защита на поръчките за онлайн транзакции с гаранция за купувача

•Гъвкави условия на плащане: По договаряне за дългосрочни или стратегически партньори

Време за изпълнение

•Стандартна изработка: ~10-15 работни дни

•Конфигурации по поръчка: 15-20 работни дни

• Обемни поръчки: Моля, свържете се за производствен график

•Международна доставка: ~3-5 работни дни (DHL/UPS/FedEx express)

•Ускорено обслужване: Предлага се при поискване

Бележки за работа и работа

ESD защита

Въпреки че оптичните циркулационни помпи са пасивни устройства, за поддържане на производителността и надеждността е необходимо правилно боравене.

•Работете върху чиста повърхност без прах

• Избягвайте да докосвате директно краищата на влакното

•Поставяйте прахови капачки на конекторите, когато не се използват

• Използвайте подходяща ESD защита по време на работа и монтаж

Боравене с влакна

•Избягвайте прекомерното огъване на влакното

• Не дърпайте и не усуквайте фибрите

• Почистете оптични конектори преди свързване

• Винаги използвайте противопрахови капачки, когато конекторът не се използва

• Проверете края на влакното за повреди преди употреба

Съображения за управление на мощността

•Уверете се, че общата входна мощност не надвишава номиналния максимум

• Използвайте правилно наблюдение на мощността, за да избегнете претоварване

• Позволява правилно разсейване на топлината при високи нива на мощност

• Монтирайте върху радиатор за продължителна работа с висока мощност

• Забележка: Устройствата, оборудвани с конектори, имат намалена мощност (1 W максимум)

• Избягвайте внезапни пикове на мощността, които могат да надвишат номиналната пикова мощност

Монтаж и монтаж

• Монтирайте сигурно циркулационната помпа с помощта на 4-те монтажни отвора

• Осигурете правилно подравняване, за да минимизирате допълнителните загуби

•Оставете достатъчно пространство за радиус на огъване на влакното

• Работете в определения температурен диапазон за надеждност (+10°C до +50°C)

• Избягвайте механичното натоварване върху влакнестите опашки

• Осигурете правилна ориентация на порта за правилно насочване на сигнала
