1550nm коаксиален пигтейл DFB лазер с тясна ширина на линията

Общ преглед на продукта-1550nm коаксиален DFB лазер с тясна ширина на линията

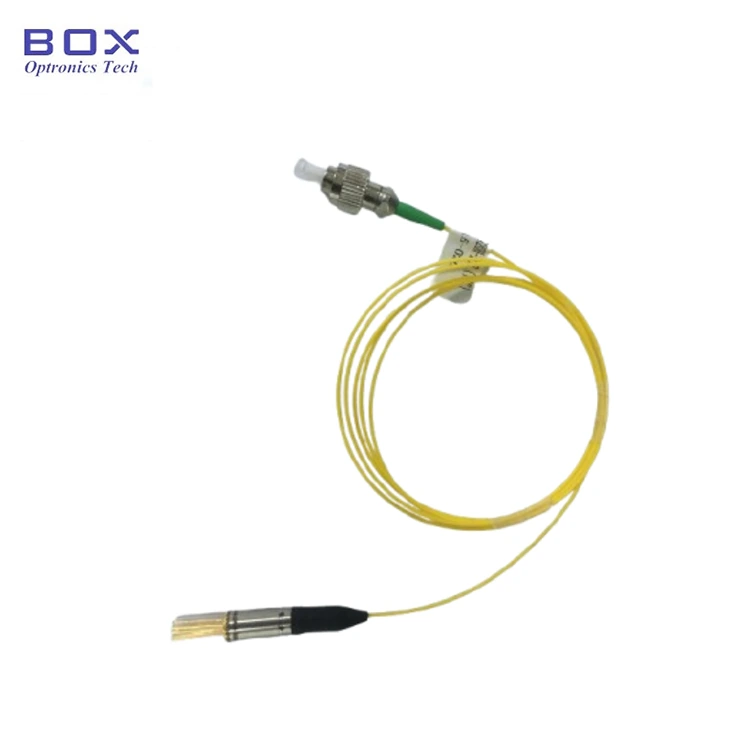

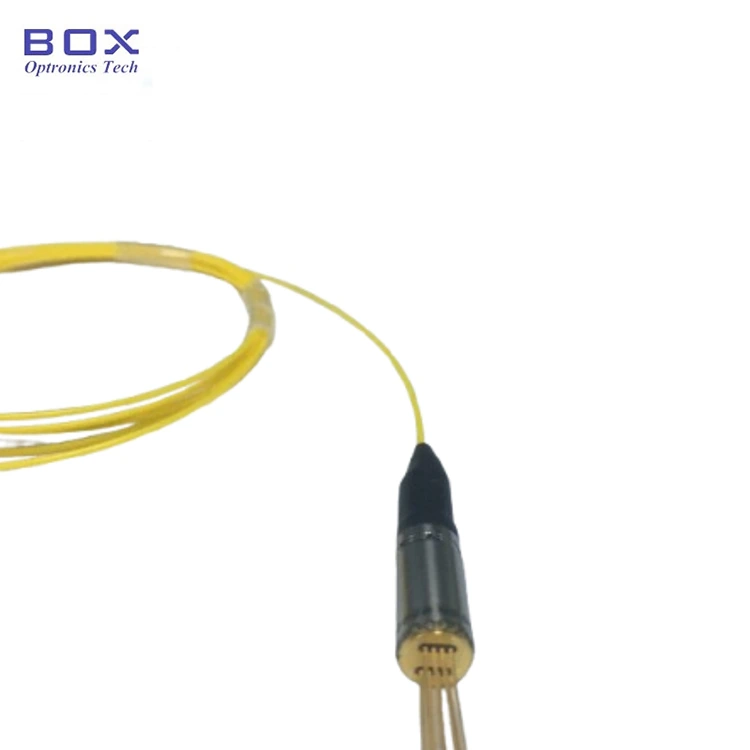

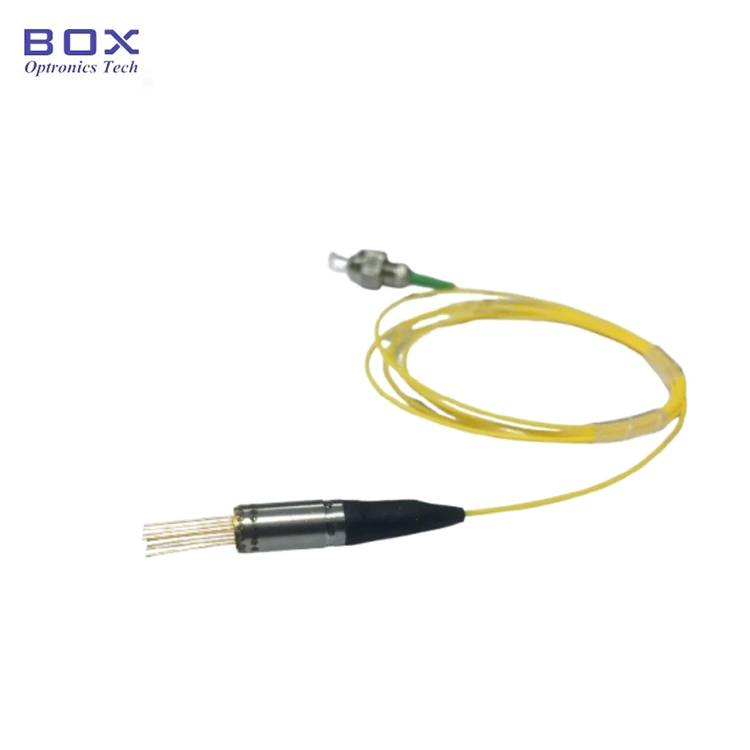

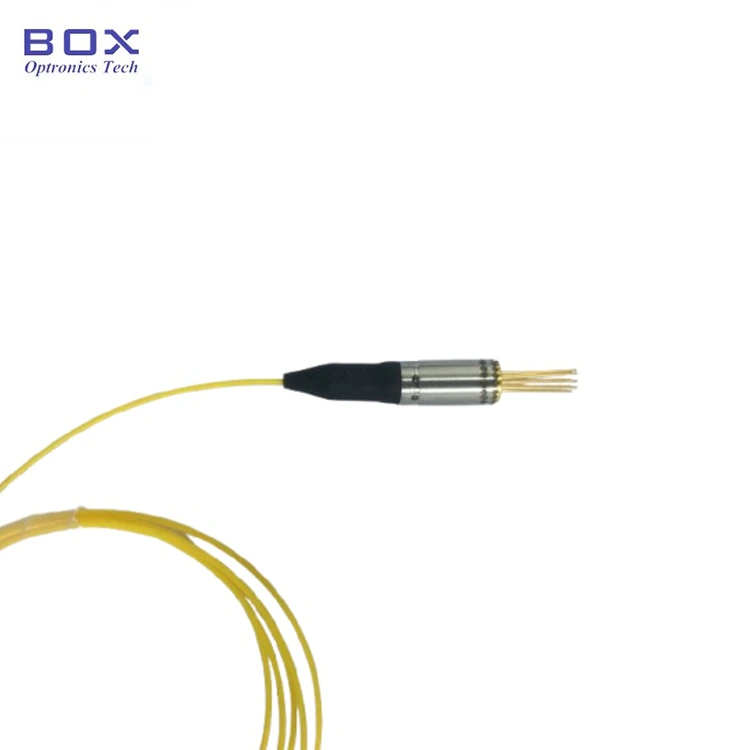

Коаксиалният DFB лазер с тясна ширина на линията 1550 nm от Box Optronics е охлаждан с TEC лазер с разпределена обратна връзка, разработен за системи за обхват LiDAR и приложения за автономно шофиране. Работейки при централна дължина на вълната от 1550nm, той осигурява ≥2mW оптичен изход чрез едномодово влакно и спектрална ширина на линията от ≤500kHz, измерена с помощта на метода на собствения хетеродин. Лазерът интегрира термоелектрически охладител (TEC), термистор, InGaAs PIN мониторен фотодиод и оптичен изолатор в компактен коаксиален пакет с FC/APC или SC/APC влакнеста опашка.

Основни характеристики -1550nm коаксиален DFB лазер с тясна ширина на линията

· Централна дължина на вълната: 1550nm, +/-3nm WL толеранс

· Тясна спектрална широчина на линията: ≤500kHz (самохетеродинен метод на измерване)

· Оптична изходна мощност: минимум 2mW (изход от SM влакно)

· Вграден оптичен изолатор: ≥30dB изолация

· Интегриран термоелектрически охладител (TEC) и термистор

· Вграден фотодиод за монитор InGaAs PIN

· Нисък шум, работа с ниско изкривяване

· Висока надеждност и дълъг експлоатационен живот

Типични приложения -1550nm коаксиален DFB лазер с тясна ширина на линията

· FMCW LiDAR системи за автономно шофиране и ADAS

· Кохерентен LiDAR за едновременно измерване на обхват и скорост

· LiDAR системи за 3D изображения и автономна навигация

· Индустриални LiDAR системи за роботика, AGV навигация и автоматизация

· Кохерентни оптични комуникационни тестови системи и оптично измервателно оборудване

· Разпределени оптични сензорни системи

· Рефлектометрия в оптична честотна област (OFDR)

· Изследвания на фотониката и лабораторни експерименти за кохерентно откриване

· Интегриране на OEM в модули LiDAR, автомобилни сензори и индустриално сензорно оборудване

Спецификации на продукта -1550nm коаксиален DFB лазер с тясна ширина на линията

Абсолютни максимални стойности (Tc = 25°C)

Оптично-електрически характеристики (Tc = 25°C)

TEC и характеристики на термистора

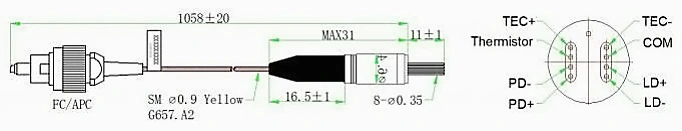

Опаковка и дефиниция на ПИН

Тип опаковка: Коаксиален херметичен пакет с TEC

Вградени компоненти: Оптичен изолатор, термоелектрически охладител (TEC), термистор, InGaAs PIN монитор фотодиод

Информация за поръчка -1550nm коаксиален DFB лазер с тясна ширина на линията

Образцова номенклатура

BLD - X XX XX X - X XX (XX)

Пример: BLD-ND5502H-IFA(TEC)

Лист с данни -1550nm коаксиален DFB лазер с тясна ширина на линията

Лист с данни

Често задавани въпроси (FAQ)

Въпрос: Какво означава „тясна ширина на линията“ и защо е важно за LiDAR?

О: Спектралната ширина на линията означава ширината на оптичния честотен спектър на лазера. Този лазер осигурява ширина на линията < 500 kHz, измерена по метода на собствения хетеродин. По-тясната широчина на линията обикновено води до по-голяма дължина на кохерентност, което е важно за техники за кохерентно откриване като FMCW LiDAR.

В системите FMCW LiDAR предаваните и отразените оптични сигнали се намесват, за да генерират сигнал за биене, използван за измерване на обхват и скорост. Лазерът с тясна ширина на линията помага за поддържане на кохерентност, намаляване на фазовия шум и подобряване на чувствителността на измерване при приложения с дълги разстояния и висока разделителна способност.

В: Каква е разликата между този коаксиален лазер с тясна ширина на линията и опакован DFB лазер с пеперуда?

О: Основната разлика е формата на пакета. Този продукт използва компактен коаксиален пакет с интегриран TEC, термистор, мониторен фотодиод и оптичен изолатор, което го прави подходящ за ограничени в пространството LiDAR модули и свързана с влакна OEM интеграция.

Пакетираните с пеперуда DFB лазери обикновено осигуряват повече електрически интерфейси и по-голяма гъвкавост за лабораторни системи, телекомуникационно оборудване и приложения, изискващи персонализирани термични или електрически дизайни.

Подходящият пакет зависи от системните изисквания, включително размер, управление на топлината, електрически интерфейс и метод на интеграция.

В: Безопасна ли е дължината на вълната от 1550 nm за очите за автомобилен LiDAR?

О: Областта на дължина на вълната от 1550 nm обикновено се счита за по-безопасна за очите за LiDAR приложения в сравнение с по-къси дължини на вълната като 905 nm. При около 1550 nm, абсорбцията от предните структури на окото значително намалява експозицията на ретината, позволявайки на LiDAR системите да постигнат по-високи допустими нива на оптична мощност съгласно приложимите стандарти за безопасност на лазера.

Окончателната класификация за безопасност на очите зависи от цялостния дизайн на системата, включително изходна мощност, дивергенция на лъча, формат на модулация, продължителност на експозиция и съответствие със стандарти като IEC 60825.

В: Какво е минималното количество за поръчка (MOQ)?

A: MOQ е 2 бр.
