1310nm DFB 100KHz BTF лазер с тясна ширина на линията

Съдържание

1. Въвеждане на 1310nm DFB 100KHz BTF лазер с тясна ширина на линията

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

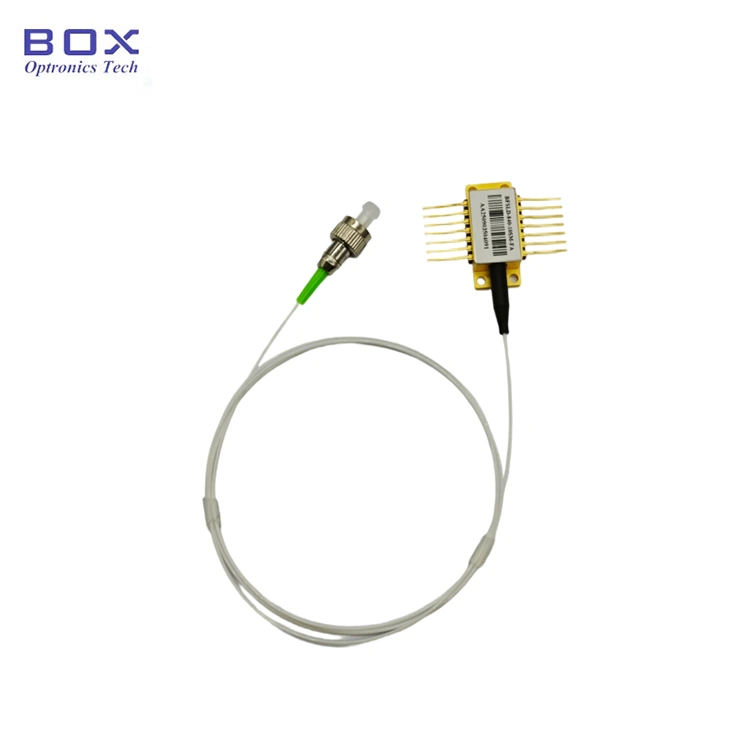

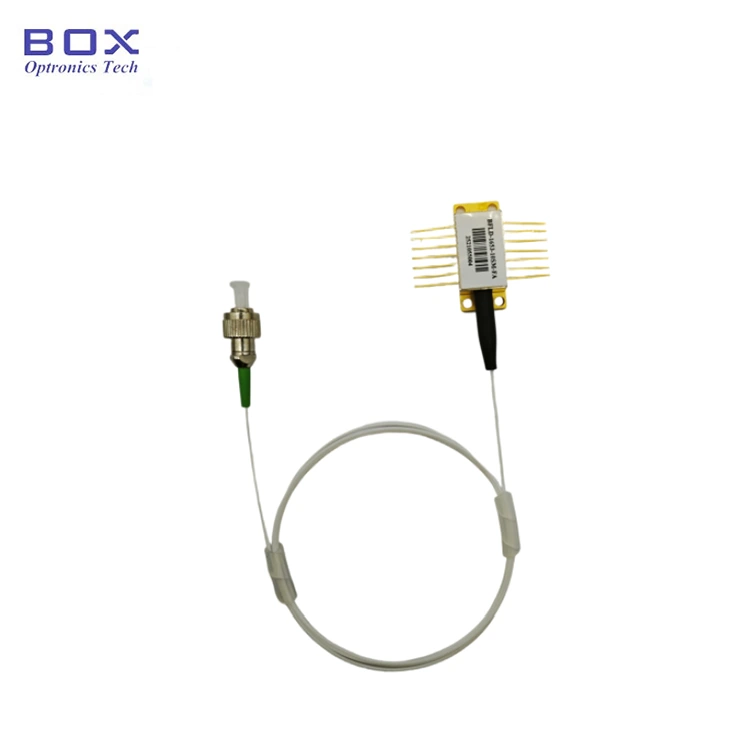

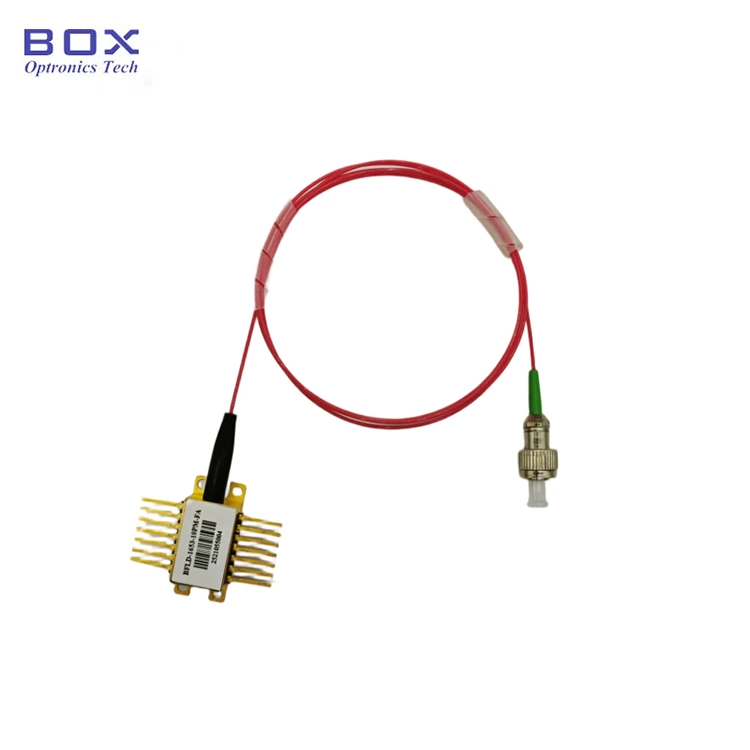

1310nm DFB 100KHz BTF лазер с тясна ширина на линията е високоефективен лазер, предназначен за приложения в лидар, вятърен радар, оптичен оптично отчитане и кохерентна комуникация. Отличава се с изходна мощност до 100mW, 3dB честотна лента под 100kHz и нисък прагов ток. По избор с SM/PM влакно, широка работна температура и висока надеждност. Моля, използвайте под ESD защита и контролирайте тока и температурата на задвижването стриктно и избягвайте повреда от свръхток.

Продукт Спецификации

Характеристики на продукта

● SMF-28e или пигтейл PM1310;

● Изходна мощност >100mW

● Тесен широчина на линията <100KHz;

● 14-пинов BTF пакет с TEC, оптичен изолатор, и монитор PD.

Продуктови приложения

● Лидар;

● Вятърен радар;

● Отчитане на оптични влакна;

● Кохерентна комуникация.

Продукт Подробности

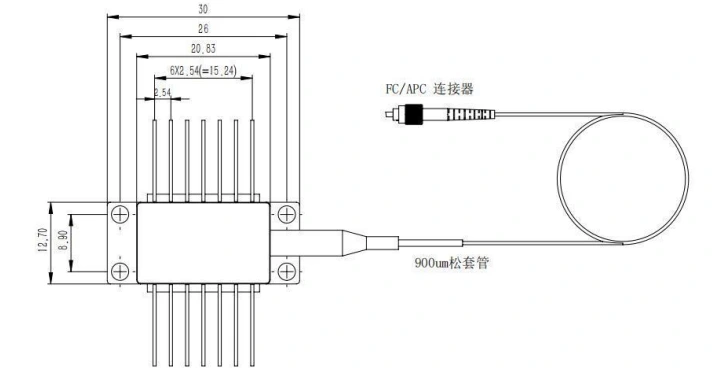

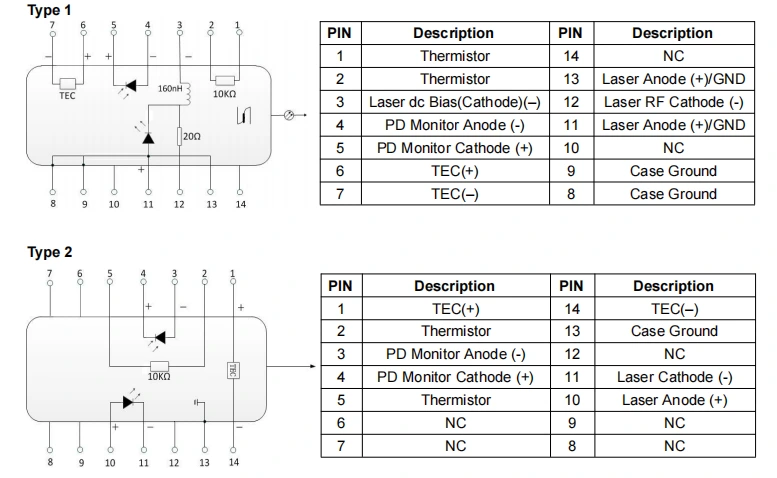

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -1310nm DFB 100KHz BTF лазер с тясна ширина на линията

● Често задавани въпроси

(1) Възможно ли е да се промени дължината на вълната чрез регулиране на тока? Какъв е диапазонът?

--Да. Текущият коефициент на дължина на вълната е 0,01 nm/mA, а температурният коефициент на дължина на вълната е 0,1 nm/℃. Регулируемият диапазон на WL е около ~център WL+/- 1 nm

(2) Каква е ширината на линията? Предоставяте ли нормална ширина на линията LD?

--3dB ширина на линията е по-малка от 100kHz. Наличен е LD на ниво MHz.

(3) Какъв е обхватът на регулиране на мощността?

--10~100%

(4) Предоставяте ли защитна влакнеста тръба и влакнест конектор?

--Да. 900um разхлабена тръба и FC/APC, SC/APC или други съединители са по желание.

Поръчване информация

напр.: BNLD-1310-11HPM-FA

(Информация за поръчка: 1310nm DFB 100KHz BTF лазер с тясна линия, 100mW изходна мощност, с PM влакно, FC/APC конектор, тип 1 извод).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10 работни дни. (Ако има такива на склад, ще бъде доставен по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Ако щифтовете изискват запояване, температурата на запояване не трябва надвишава 260°C, а времето за запояване не трябва да надвишава 10 секунди. Особено трябва да се обърне внимание на следното: по време на процеса на запояване, на устройството трябва да е в изключено състояние и поялникът трябва да е изправен заземен.

● По време на процеса на включване, никога не прилагайте силен ток директно, т.к това рискува да повреди чипа. Вместо това включете устройството на текущо ниво близо до прага на чипа и след това постепенно увеличавайте тока на малки нараства, докато се достигне желаното ниво.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
