Оптичен усилвател с добавка на итербий

Съдържание

1. Представяне на оптичния усилвател с добавка на итербий

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Ръководство за безопасна работа

7. Информация за поръчка

8. Лист с данни и тестов лист

9. Условия за оферта и плащане

10. Време за изпълнение

11. Бележки за работа и поддръжка

12. Гарантиране на качеството и следпродажбено обслужване

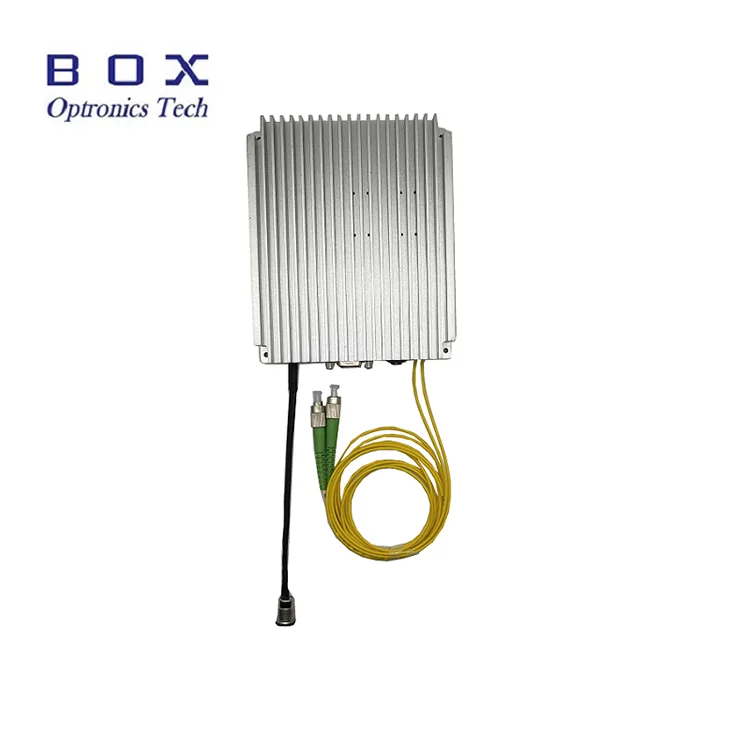

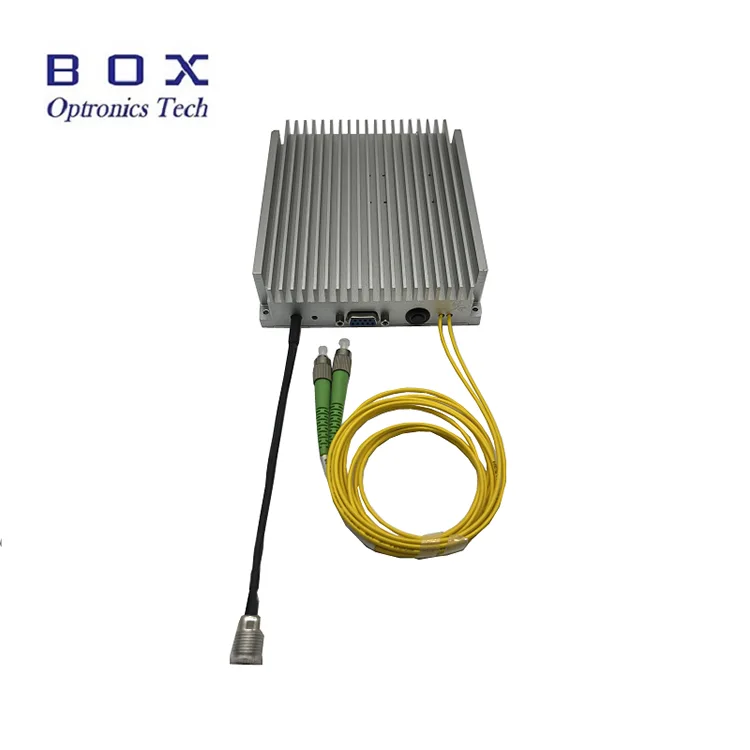

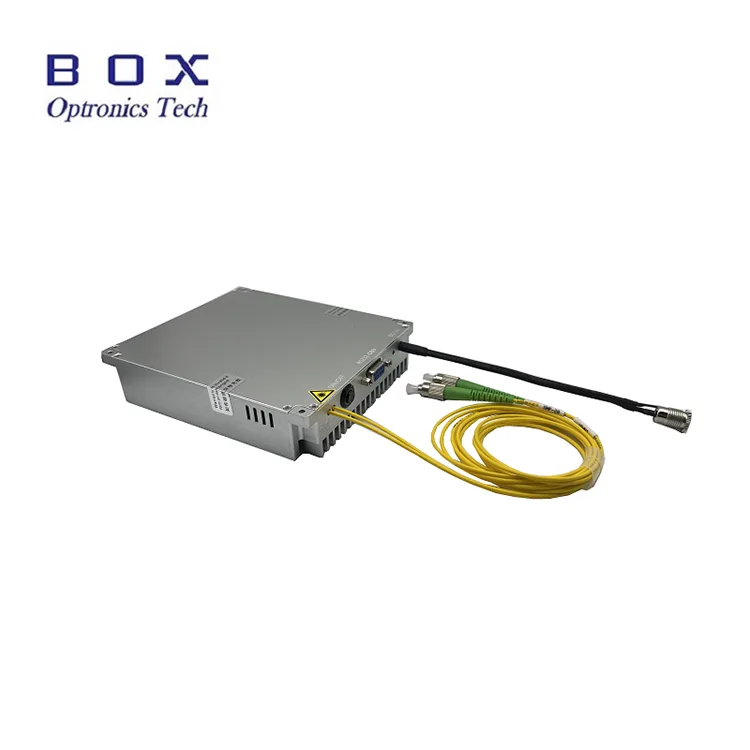

Представяне на продукта - Усилвател с влакна с добавка на итербий

Усилвателят с легирани с итербий влакна (YDFA) използва лазер с полупроводникова помпа, за да възбуди легирани с итербий усилващи влакна, осигурявайки ефективно оптично усилване в диапазона на дължина на вълната 1030–1080 nm. Усилвателят предлага незадължителна и непрекъснато регулируема наситена изходна мощност при 17/20/23/25/26/27/30/33/37/40dBm, включваща високо усилване, нисък шум и стабилна изходна производителност.

Предлага се както в настолни, така и в компактни модулни конфигурации, YDFA поддържа контрол на предния панел, серийна комуникация и работа с компютърен софтуер, което го прави подходящ за приложения като 1064nm лазерно усилване в научни изследвания, индустриални лазерни системи, приложения с фибро лазер и прецизни оптични измервателни системи.

Спецификации на продукта - Усилвател с влакна с добавка на итербий

Характеристики на продукта - Усилвател с влакна с добавка на итербий

● Широк диапазон на дължината на вълната;

● Висока изходна мощност до 40dBm;

● Ниска шумова стойност;

● Hi1060 или PM980 по избор.

Приложения на продукта - Усилвател с влакна с добавка на итербий

● Нелинейна оптика; л

● Микровълнова фотоника;

● Кохерентни LiDAR системи.

Подробности за продукта - Усилвател с влакна с добавка на итербий

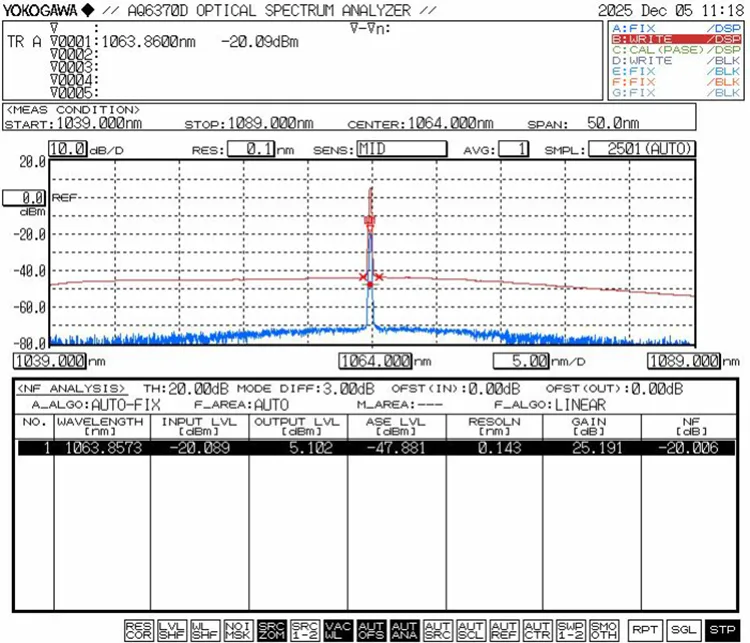

● Оптичен спектър на усилен 1064nm сигнал 0dBm входна мощност, 3A

● Нестабилност на мощността @ изходна мощност 27dBm, 0dBm вход 1064nm, APC режим

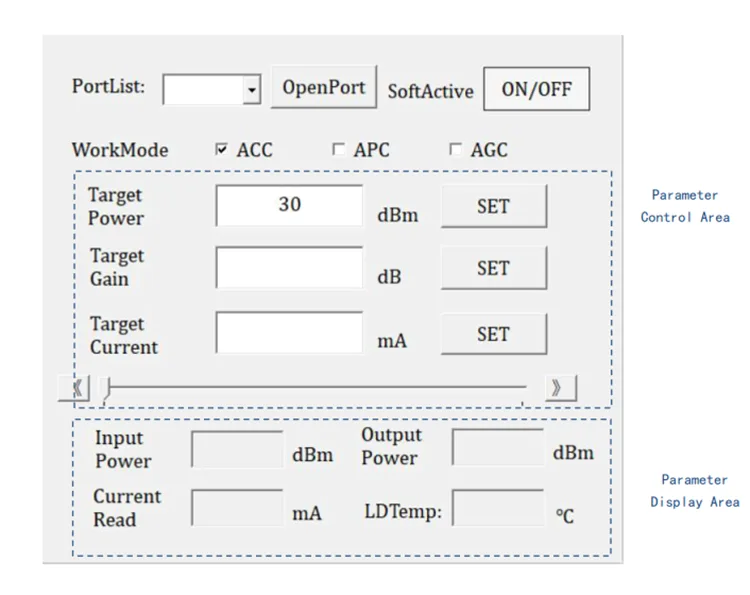

● Софтуерен интерфейс за управление на компютъра

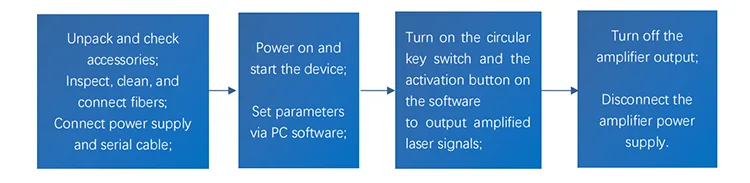

Стъпки на работа - Усилвател с влакна с добавка на итербий

Стъпка 1. Разопаковане и сглобяване: Преди сглобяване проверете дали всички аксесоари са пълни, включително захранващ кабел или захранващ адаптер, влакнести джъмпери, ръководство за експлоатация, протокол от тестове и др.

Свържете захранването: Настолните усилватели могат да бъдат директно свързани към AC захранване; модулните усилватели трябва да бъдат свързани към DC импулсно захранване или регулирано захранване, което отговаря на техните изисквания за захранване.

Използвайте специално оборудване и инструменти (инспектор на края на оптичното влакно, комплект за почистване на влакнест конектор), за да проверите и почистите края на влакнестия конектор. Само когато е напълно чист, използвайте влакнести джъмпери, за да свържете източника на сигнална светлина към входния порт на усилвателя.

Стъпка 2. Включете захранването на усилвателя, изберете режима на работа в компютърния софтуер и задайте параметри като изходна мощност или ток на помпата.

Забележка: Всеки път, когато модулът на усилвателя се включи, режимът на работа (APC/ACC) и работният ток или изходната мощност на усилвателя са настройките на параметрите от последната употреба. Ако е необходима настройка, тя може да бъде променена чрез компютърния софтуер. Усилвателят обикновено е фабрично настроен на минимален работен ток и минимална изходна мощност.

Стъпка 3. Натиснете превключвателя на ключа за активиране (ACT) на модула и щракнете върху превключвателя за меко активиране (SOFTACTIVE) на компютърния софтуер. По това време лазерният сигнал започва да се усилва и извежда. По време на експеримента режимът на работа и изходната мощност могат да се регулират своевременно, ако е необходимо.

Забележка: Когато усилвателят е в състояние на излъчване на светлина (превключвателят за активиране е включен), е строго забранено да включвате, изключвате или свързвате конектори за влакна; в противен случай има вероятност крайната повърхност на конектора на оптичния джъмпер и самият усилвател да се повредят, което да доведе до неизправности.

Setp4. След употреба изключете превключвателя на ключа за активиране (ACT), за да прекъснете изхода на усилвателя, изключете захранването и разкачете оптичната връзка.

Информация за поръчка - Усилвател с влакна с добавка на итербий

напр.: YDFA-27-PM-M

(Информация за поръчка: Усилвател с влакна с добавка на итербий, изходна мощност 27dBm, с влакна PM980, модулен пакет).

Лист с данни и лист за изпитване - Усилвател с влакна с добавка на итербий

Лист с данни

Тестов лист

Условия за оферта и плащане - усилвател с итербий и влакна

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка на продуктите.

(3) Друго

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение - Усилвател с влакна с добавка на итербий

Изработка: 10-15 работни дни. (Ако има такива на склад, ще бъдат изпратени по-бързо.)

Международна логистика: 3-5 работни дни.

Бележки за експлоатация и поддръжка - Усилвател с итербий влакна

● Усилвателят трябва да работи в обхвата на номиналната дължина на вълната на оптичния сигнал и мощност. Не въвеждайте оптични сигнали извън определения диапазон. Вижте доклада от теста на продукта за конкретни параметри.

● Преди да започнете, се уверете, че превключвателят на захранването и ключът са изключени, след което свържете захранването. Когато изключвате, първо изключете ключа и изключете захранването, след като изходният индикатор изгасне. Не прекъсвайте директно захранването, когато усилвателят работи.

● Честото включване/изключване на входни и изходни оптични конектори не се препоръчва, тъй като може да причини замърсяване с прах, увеличени загуби при вмъкване или изгаряне на края на оптичния конектор.

● Конекторът FC/APC на главния изходен порт е само за тестване на мощността; строго е забранено свързването му към други оптични конектори. Ако изходното влакно трябва да се свърже с други влакна, се препоръчва сплайсване чрез снаждане със сплайсър за сливане на влакна.

● Пазете устройството далеч от влага, прах и корозия; съхранявайте го на сухо място.

Осигуряване на качеството и следпродажбено обслужване - усилвател с итербий влакна

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период ще бъдат предоставени безплатни услуги за ремонт или замяна за повреди, причинени от проблеми с качеството на продукта. Box Optronics обаче си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционния период:

(1) Повреда, причинена от природни фактори (напр. мълния, прах) или влияние на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
