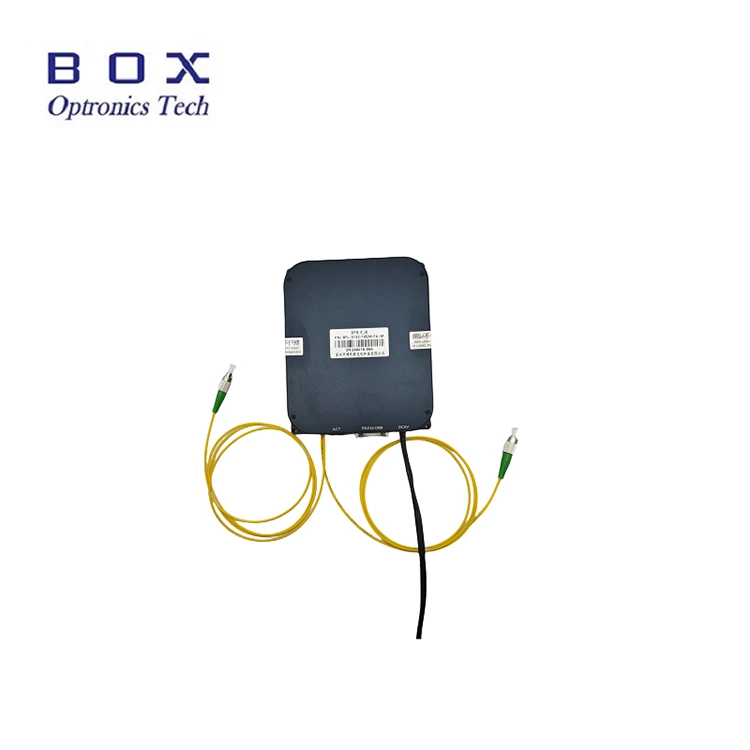

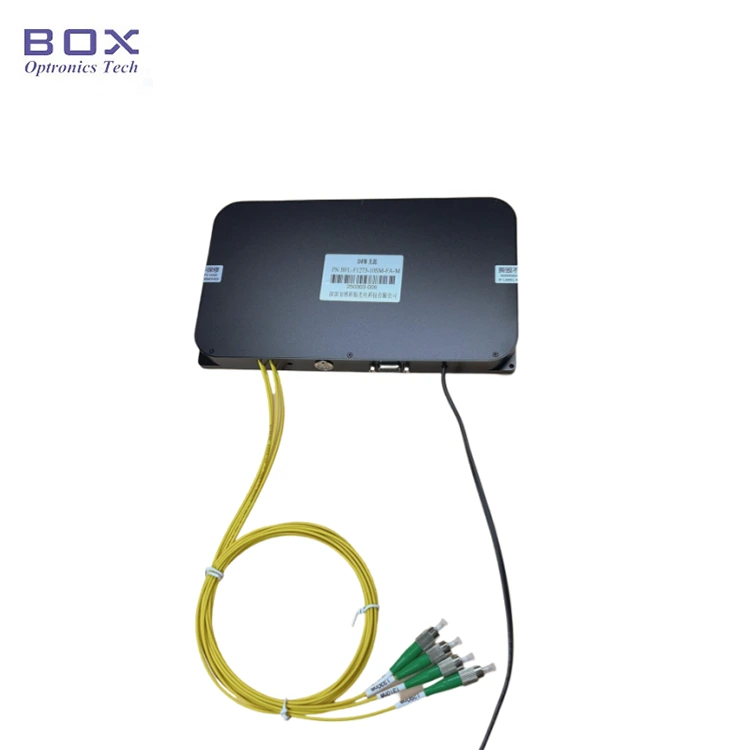

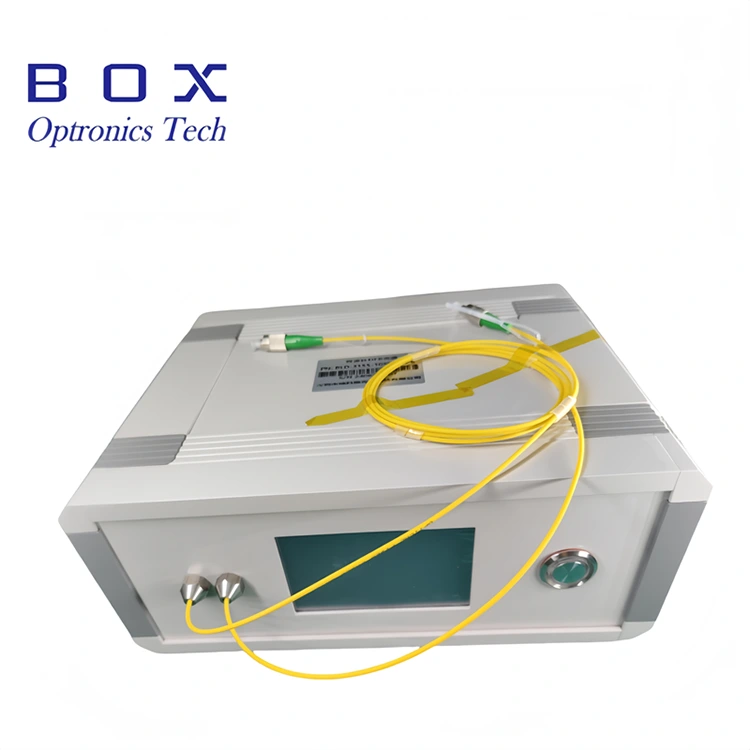

Това е многоканален DFB лазерен източник, включващ свободно конфигурируеми дължини на вълната и работа с непрекъсната вълна (CW). Наличните опции за дължина на вълната включват CWDM (1270~1650 nm), DWDM ITU канали 18~64, LAN-WDM дължини на вълната, както и специфични дължини на вълната като 1030 nm и 1064 nm. Продуктът се предлага в две конфигурации: самостоятелен настолен модул или интегрируема модулна опция; оборудвани с комуникационни интерфейси и софтуер за наблюдение. Потребителите могат да избират между фиксирана изходна мощност или конфигурация с регулируема мощност. Този многоканален DFB лазерен източник поддържа работа като едноканален светлинен източник или едновременен изход през множество канали.
|
Параметър |
единица |
Двойни канали |
Четири канала |
Забележка |
|
Работна дължина на вълната |
nm |
1310/1550 |
1270/1290/1310/1330 |
персонализиран |
|
Дължина на вълната по избор |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
тип DFB |
|
|
Изходна мощност |
mW |
10/20/Друго |
персонализиран |
|
|
Страничен режим Коефициент на потискане |
dB |
>30 |
|
|
|
Режим на работа |
- |
CW |
|
|
|
Диапазон на регулиране на мощността |
- |
10~100% |
|
|
|
Краткосрочна стабилност (15 минути) |
dB |
≤±0,02 Еквивалент ≤±0,5% |
|
|
|
Дългосрочна стабилност (8 часа) |
dB |
≤±0,05 Еквивалент ≤±1,2% |
|
|
|
Конектор |
- |
FC/APC |
персонализиран |
|
|
Тип влакна |
- |
Hi1060/SMF-28/PM1550 |
персонализиран |
|
|
Пакет |
мм |
195(Ш)×220(Д)×120(В) |
Настолен |
|
|
150(Ш)×125 (Д)×20 (В) |
Модул |
|||
|
Захранване |
V |
AC 110~240V, <20W |
Настолен |
|
|
DC 5V/4A, <15W |
Модул |
|||
|
Консумирана мощност |
W |
≤60 |
|
|
|
Работен температурен диапазон |
℃ |
-5 ~+55 |
|
|
|
Температурен диапазон на съхранение |
℃ |
-40 ~+85 |
|
|
● Персонализируеми дължини на вълните и изходни мощности;
● Налични 2~16 канала;
● Фиксирана или регулируема изходна мощност;
● Висока стабилност на изхода, малък размер и бързо стартиране.
● WDM, AWG, диференциална загуба на PLC устройство, откриване на обратна загуба;
● Офталмологичен ОСТ;
● Системи за калибриране на оптично устройство и тестване на пасивни компоненти.
● Налични дължини на вълните (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 г |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 г |
1570 г |
1590 |
|
1610 |
1625 г |
1650 г |
1683 г |
|
|

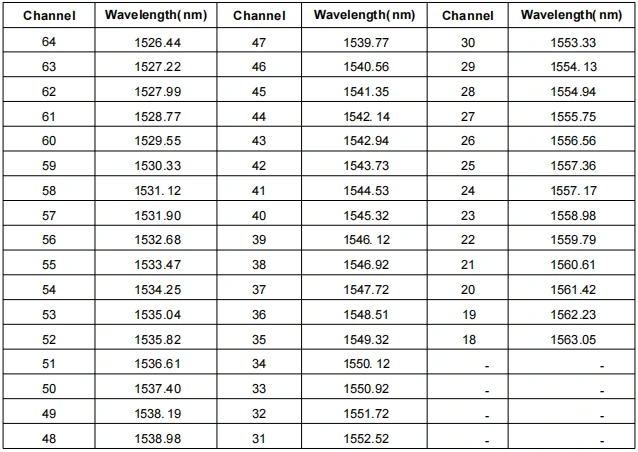

● ITU канал 18~64 дължини на вълната (mm):

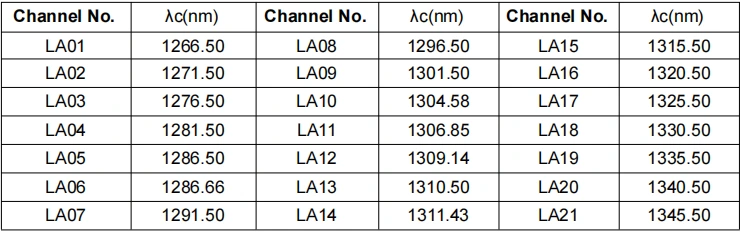

● LAN-WDM дължини на вълните (mm):
Стъпка 1. Разопаковане: Преди сглобяване проверете дали всички аксесоари са пълни.
Стъпка 2. Захранване: Свързано към DC импулсно захранване или регулирано захранване, което отговаря на техните изисквания за захранване. Използвайте само оригиналния съответстващ захранващ адаптер (DC5V или DC12V). Неподходящите захранващи адаптери могат да повредят източника на светлина. (Захранващ адаптер, доставен според местните стандарти за напрежение.)
Стъпка 3. Свързване на изходно влакно: Отворете прахозащитната капачка на конектора или фланеца на влакното, проверете края на влакното и свържете влакното или снадете влакното към устройството или измервателя на мощността, които ще бъдат тествани, след като потвърдите, че няма замърсяване и повреда.
Setp4. Свързване към хост компютъра: Използвайте USB-RS485 DB9 кабел за данни, за да свържете многоканален DFB лазерен източник и компютъра; компютърът трябва първо да инсталира специален драйвер за сериен порт, за да идентифицира кабела за данни на серийния порт, в противен случай софтуерът на хост компютъра и модулът на източника на светлина не могат да бъдат правилно свързани и комуникирани. Моля, попитайте Box Optronics за драйвера.

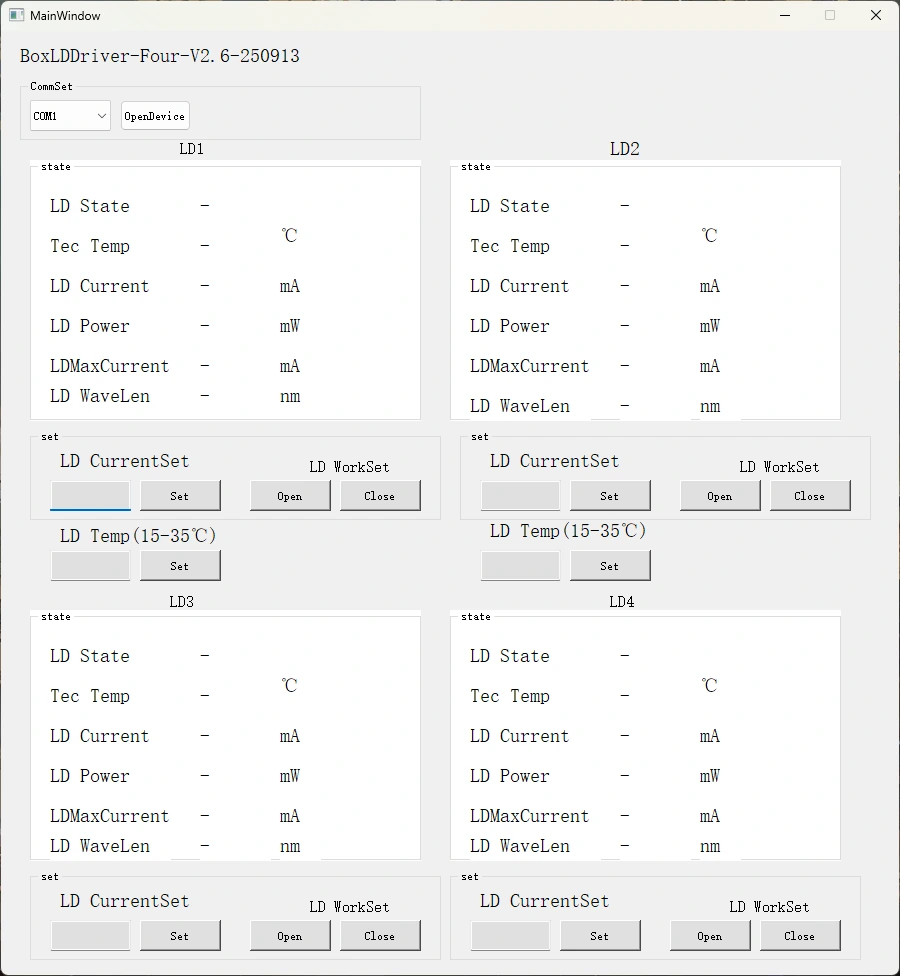

Стъпка 5. Контролен софтуер: Box Optronics предоставя серийна команда или компютърен софтуер за контрол на LD тока и LD температурата на многоканалния DFB лазерен източник. Изберете правилния порт, задайте тока и температурата, след което щракнете върху бутона за отваряне. (За да предотвратите повреда, увеличавайте бавно тока на задвижването при първоначална работа. Не прилагайте пълен ток веднага.)
