Микромодулен усилвател с влакна с добавка на ербий в C-лента

Съдържание

1. Въвеждане на Микромодулен усилвател с влакна с добавка на ербий в C-лента

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни

8. Условия за оферта и плащане

9. Време за изпълнение

10. Стъпки на операцията

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

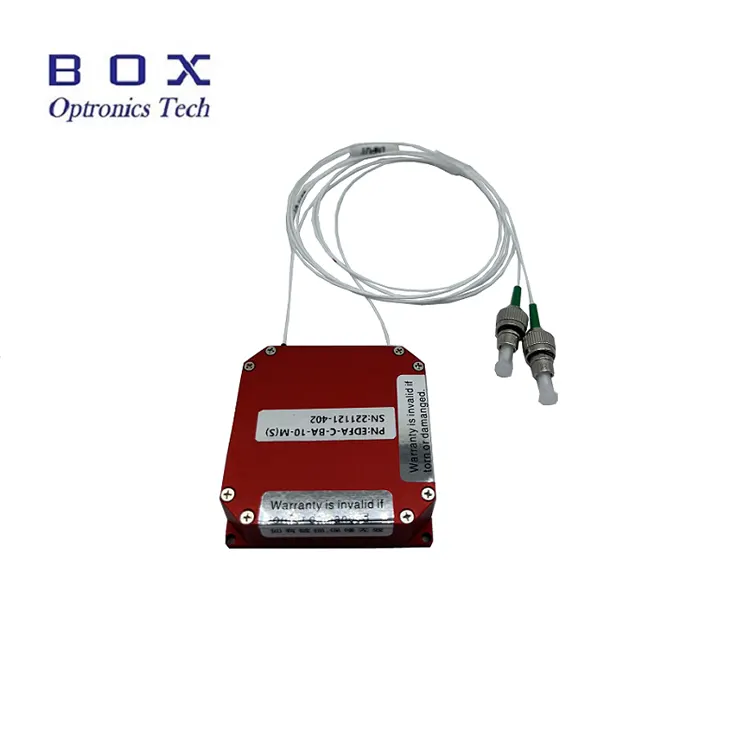

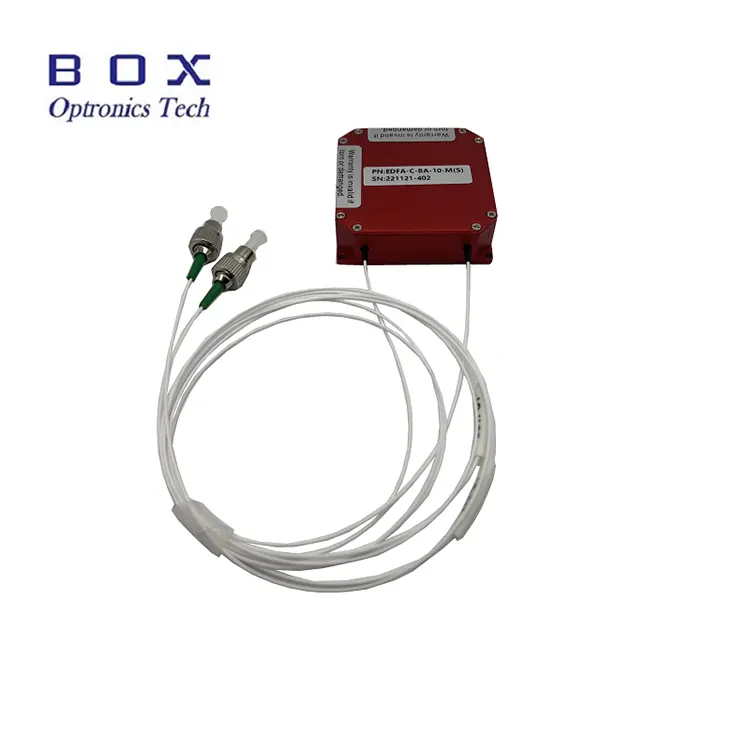

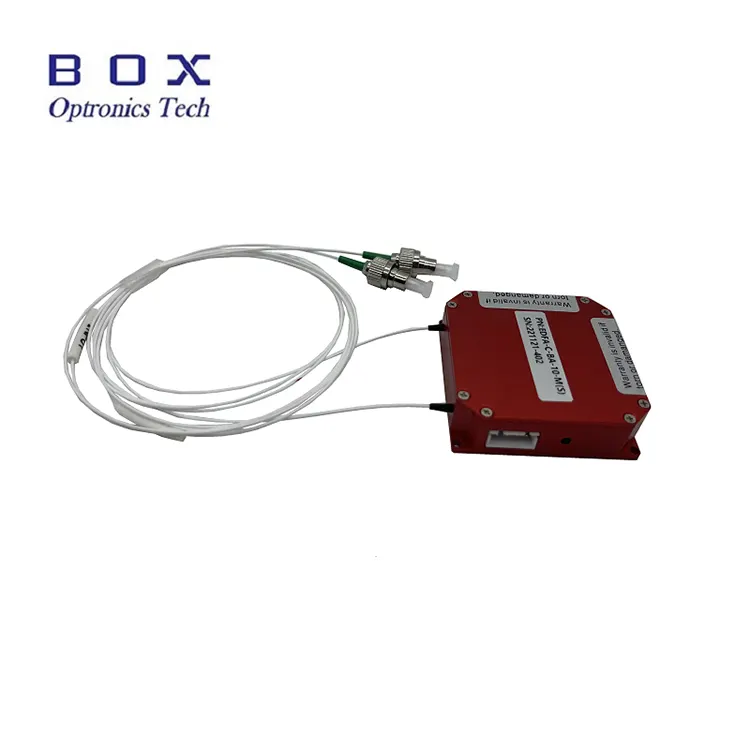

Микромодулен усилвател на влакна с добавка на ербий в C-лента Усилвателите са предназначени за приложения в ограничени пространства. Размерите са 50(Ш)×50(Д)×15(В)мм или 45(Ш)×65(Д)×10(В)мм по избор. Те могат да бъдат използва се за усилване на мощността на лазерни сигнали в C-обхвата 1530~1565nm диапазон на дължината на вълната. Те се отличават с 10/13/17/20/23dBm висока мощност и нисък шум. А комуникационен сериен порт и захранващ кабел са осигурени за работа с компютър. Кога като използвате тези модули, уверете се, че краят на влакното е чист, имайте предвид лазера входни ограничения и вземете необходимите предпазни мерки за лазерна безопасност.

Продукт Спецификации

Продукт Характеристики

● Широк диапазон на дължина на вълната-1530~1565nm;

● Субминиатюрен дизайн;

● Нисък шум <5dB;

● Режим на управление RS232/ TTL.

Продукт Приложения

● Оптичен оптична комуникация;

● Оптичен сензор за влакна;

● Фибри лазер.

Продукт Подробности

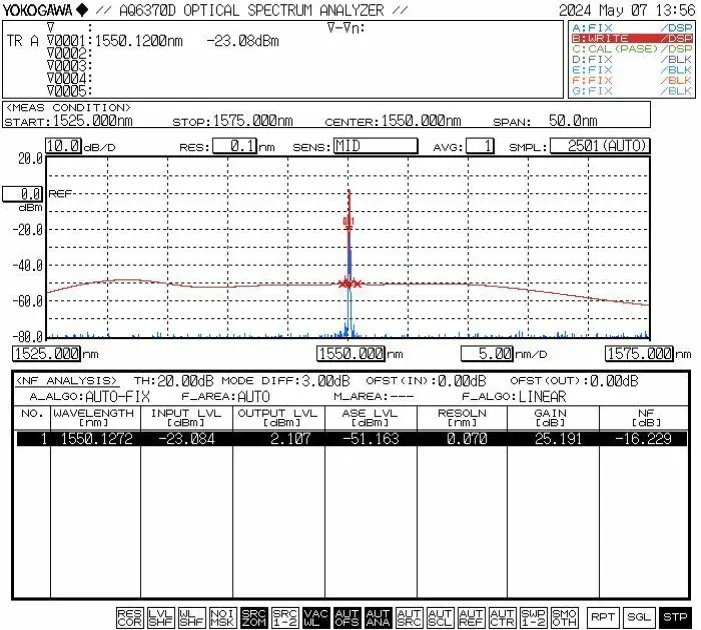

● Типична характеристична крива

● Дефиниране на комуникационния щифт (отляво надясно: 1 до 4):

Нивото на комуникация отговаря на TTL стандартите. TTL-RS232 за връзка с компютър е необходимо преобразуване на ниво.

Информация за поръчка

напр.: EDFA-BA-C-23-SM-MIC

(Информация за поръчка: Микромодул C-лента, легиран с ербий Fiber Booster Amplifier, 23dB изходна мощност, с SMF-28efiber, модулен пакет).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има в наличност, ще стане по-бързо изпратено.)

Международната логистика може да отнеме 3-5 работни дни.

Операция стъпки

Стъпка 1. Разопаковане и сглобяване

Проверете дали всички аксесоари са пълни преди монтажа.

Стъпка 2. Свързване на захранване и оптично влакно Пач кабели

Свържете захранването; свържете сигналната лампа към входа

Стъпка 3. Включване на усилвателя

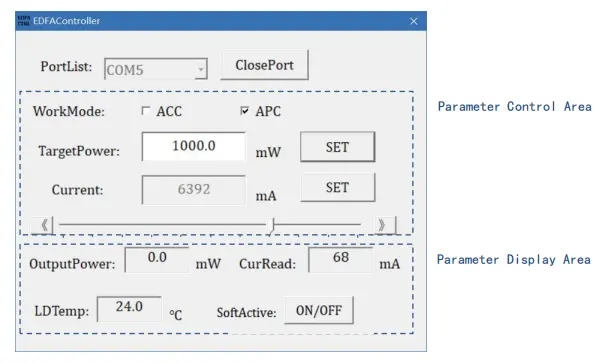

Включете захранването на усилвателя. Забележка: Работният ток и печалбата стойностите са параметрите, зададени от хост компютъра при последното изключване, и може да се модифицира чрез софтуер, ако е необходимо. Строго е забранено включването или изключете влакнестите конектори, докато лазерът работи.

Setp4.Shutdown

Изключете захранващия кабел след употреба.

Бележки за операцията и Поддръжка

● Не прекъсвайте директно захранването, докато усилвателят работи опериращ.

● Пазете влакнестите конектори чисти от прах, за да предотвратите изгаряне на влакната края на конектора. Преди това почистете влакнестия конектор с незапрашена хартия за лещи връзка, проверете я с инспектор на края на влакното и свържете чрез фланец само след потвърждаване на чистотата. В противен случай крайната страна на оптичния конектор може да изгори, когато лазерът е включен. Осигурете работа без лазер, когато свързващи фланци и поставете влакнести капачки за прах, когато не се използват.

● Пазете оборудването сухо и го съхранявайте на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
