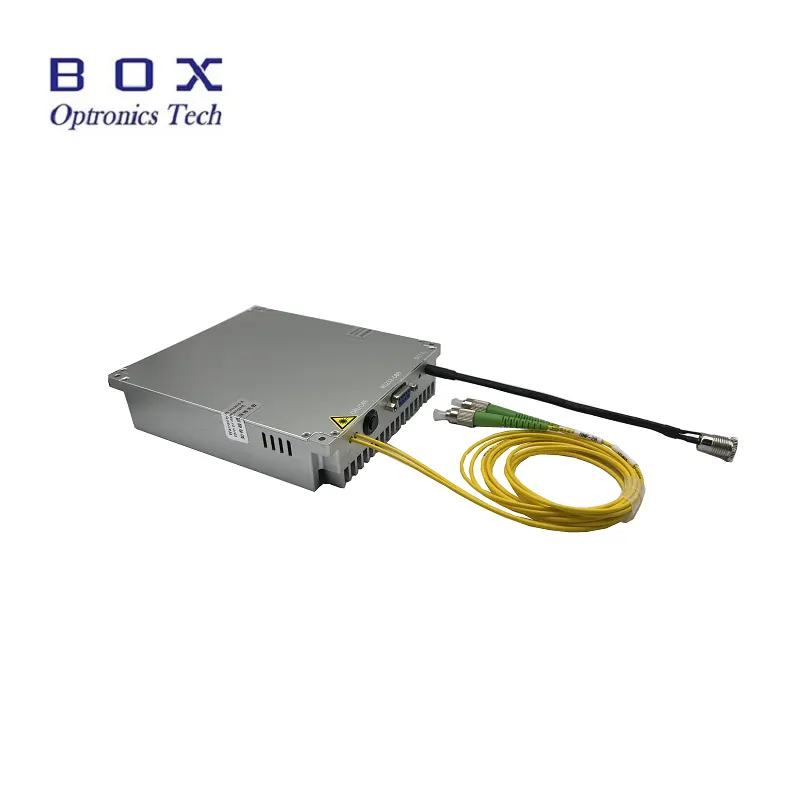

Предварителен усилвател с ербиеви влакна в C-лента

Съдържание

1. Въвеждане на Предварителен усилвател с ербиеви влакна в C-лента

2. Технически Спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни и тестов лист

8. Условия за оферта и плащане

9. Време за изпълнение

10. Стъпки на операцията

11. Бележки за операцията и Поддръжка

12. Гарантиране на качеството и Следпродажбено обслужване

Представяне на продукта

Проектирани са предварителни усилватели с влакна, легирани с ербий за подобряване на чувствителността пред оптичния приемник. Предусилвателят е специално използвани за усилване на малки оптични сигнали в обхвата на -45~25dbm. Типичното усилване на слаб сигнал е 35~45dB и шумът е по-малък от 4,5dB. Могат да се използват за усилване на мощността на лазера сигнали в C-обхвата 1530~1565nm дължина на вълната. Автоматичен ток Режим на работа Control(ACC). Предоставят се команди и контролен софтуер за компютър операция.

Продукт Спецификации

Продукт Характеристики

● Широк диапазон на дължина на вълната-1530~1565nm;

● Нисък шум <4.5dB;

● Сензорен екран/DB9 Female (RS232) комуникационен интерфейс за лесна работа.

Продукт Приложения

● Оптичен оптична комуникация;

● Оптичен сензор за влакна;

● Фибри лазер.

Продукт Подробности

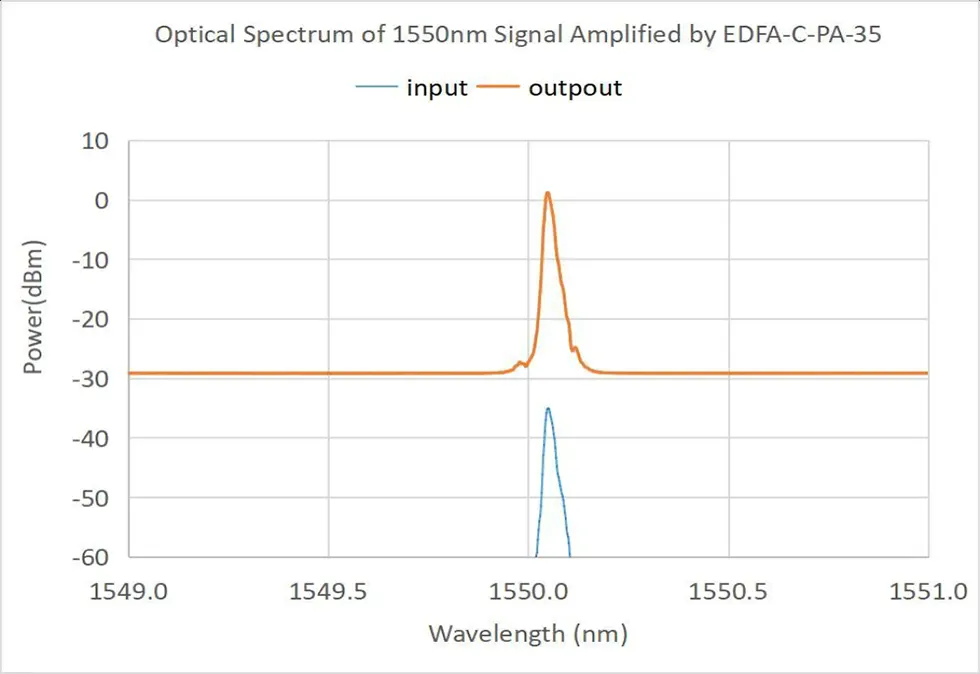

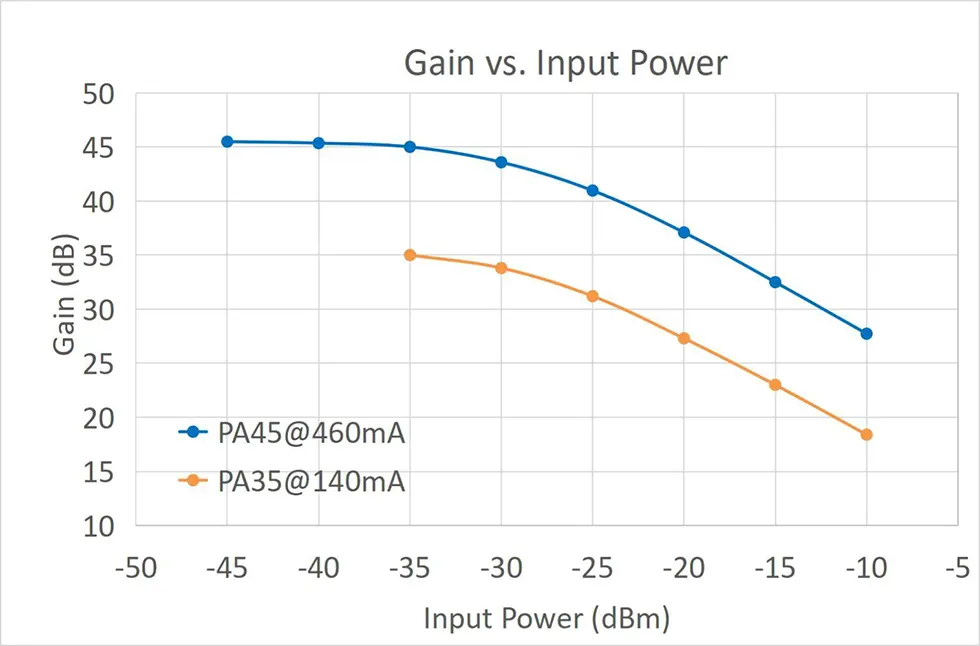

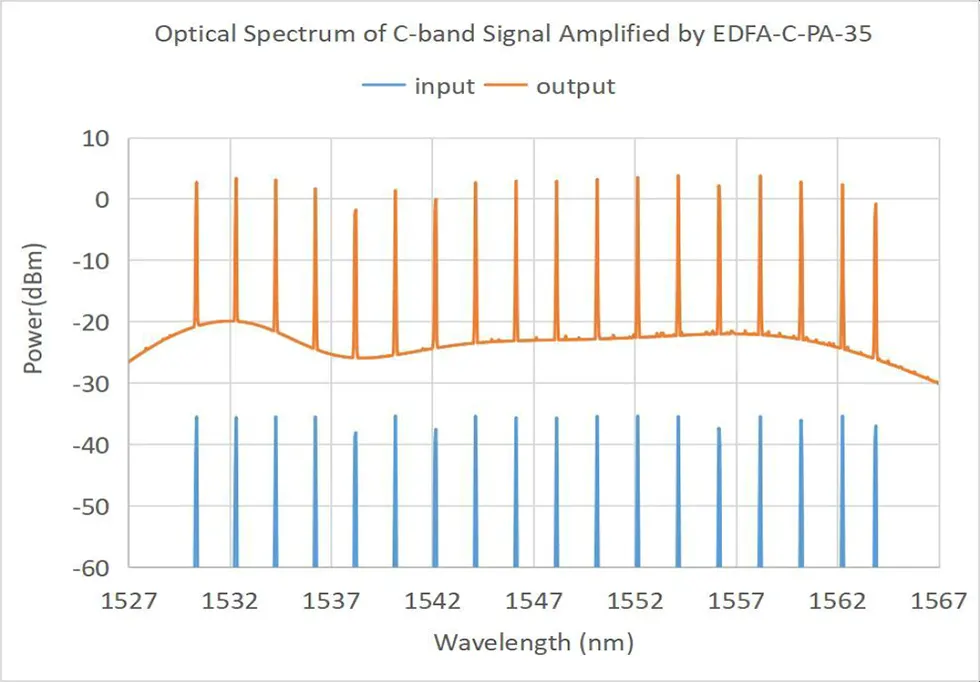

● Типична характеристична крива

Информация за поръчка

например: EDFA-PA-C-35-SM-M

(Информация за поръчка: Влакно, легирано с ербий в C-лента Предварителен усилвател, 35 dBms малко усилване на сигнала, с SMF-28efiber, модулен пакет).

За други персонализирани изисквания, моля, свържете се с: sales06@boxoptronics.com

Лист с данни и тестов лист

Лист с данни

Тестов лист

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има в наличност, ще стане по-бързо изпратено.)

Международната логистика може да отнеме 3-5 работни дни.

Операция стъпки

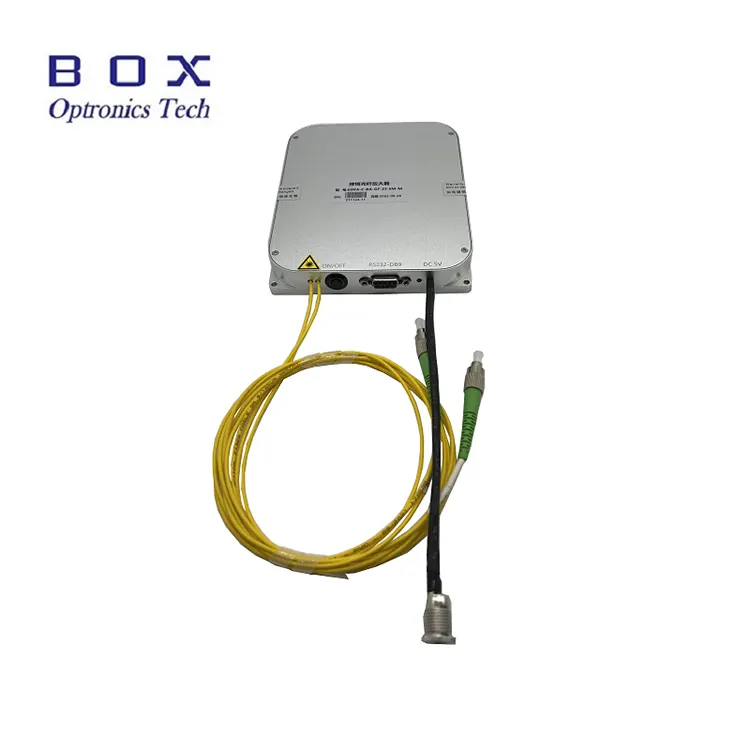

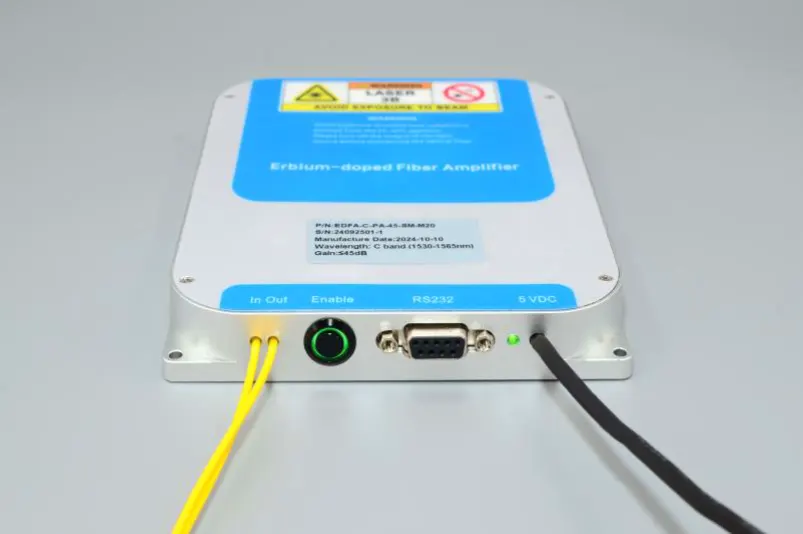

Стъпка 1. Външен вид: Предната страна на EDFA е последователно оборудван с входни и изходни оптични влакна, ан превключвател за активиране на изхода за оптично усилване, комуникация на хост компютър интерфейс (по подразбиране RS232 DB9), светлинен индикатор за захранване и захранващ кабел (по подразбиране DC 5V).

Стъпка 2. Захранване: Мощността портът е мощността по подразбиране DC5,5×2,1 mm интерфейс и съответстващ DC5V DC захранващ адаптер ще бъде предоставен, когато продуктът напуска фабриката. Методът на свързване между захранващия адаптер и модулът EDFA е показан на фигурата по-долу. Моля, не забравяйте да използвате оригинален съответстващ захранващ адаптер. Използването на неподходящ захранващ адаптер ще причиняват неправилна работа на EDFA или повреда на EDFA. U-образна конектор захранваща линия може също да бъде осигурена за потребителите да се свързват към a импулсно захранване, но трябва да бъде предложено предварително по време на снабдяване.

Стъпка 3. Свързване на влакнести джъмпери: отворени капачката за прах на съединителя за оптични влакна, проверете края на влакното и потвърдете, че няма замърсяване и повреда, преди да свържете друга оптика оптични устройства или оборудване за тестване. За изходното влакно на високомощното EDFA модел, се препоръчва да се използва методът на снаждане чрез синтез за свързване.

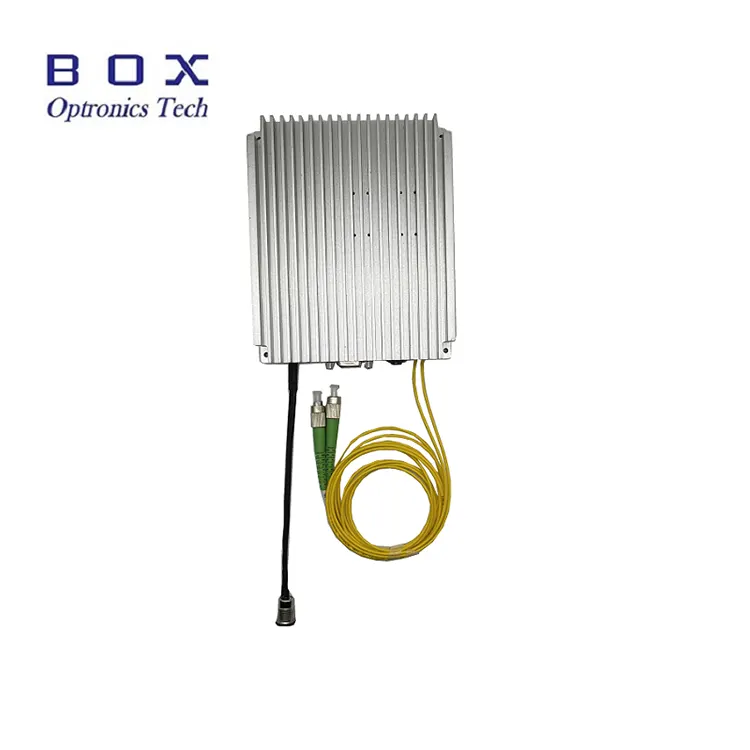

Setp4. Разсейване на топлината: Това усилвателният модул с легирани с ербий влакна генерира определено количество топлина. The долната повърхност на усилвателя (страната без текст) трябва да е близо контакт с радиатора, перката за разсейване на топлината или металната повърхност на долната част на шасито на потребителя. Препоръчва се да се постигне подходящо въздушно охлаждане добър ефект на разсейване на топлината. Препоръчителната оптимална работна среда температурата е -5 ~ +35℃. Когато на температурата на околната среда надвишава 50 ℃, на усилвателят в състояние на готовност няма да стартира. Когато температурата на околната среда надвишава 55 ℃, на усилвателят в работно състояние автоматично ще спре лазерния изход и ще влезе състояние на готовност за самозащита. Когато температурата на околната среда падне до 50 ℃, усилвателят автоматично ще възобнови изхода.

Стъпка 5. Входяща оптична мощност: Този усилвател с влакна с добавка на ербий няма изискване за праг за мощността на входния оптичен сигнал. Когато средната мощност на входния оптичен сигналът е намален до почти нулева мощност, усилвателят все още ще поддържа работно състояние и изходният порт ще има изход за спонтанни емисии. Въпреки това, за да се получи по-идеален ефект на усилване и съотношение сигнал/шум, препоръчително е да контролирате входната оптична мощност в диапазона на мощността описани в тестовия лист или спецификацията на продукта.

Стъпка 6. Контрол на хост компютъра: Този усилвател е модулен продукт и трябва да се комбинира със специален софтуер за хост компютър за регулиране и наблюдение на работно състояние и работни параметри на EDFA. Компютърните нужди на потребителя за инсталиране на програмата за драйвер за сериен порт USB-232 и хост компютър EDFA софтуер за управление, предоставен от нашата компания. Драйвер за сериен порт usb-232 програмата трябва да бъде инсталирана, в противен случай софтуерът на хост компютъра не може да се свърже и комуникирайте нормално с EDFA модула. Трябва да се отбележи, че Програмата на драйвера за сериен порт USB-232 трябва да съответства на действителния USB-232 използван кабел за сериен порт. Номерът на версията на софтуера на хост компютъра EDFA софтуерът трябва да съответства на номера на версията на софтуера, записан на тестов лист за продукта.

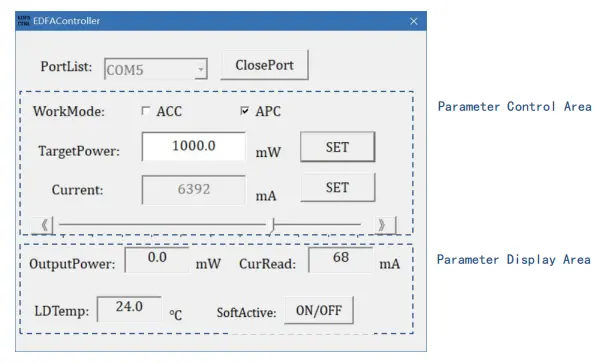

Стъпка 7. Интерфейс на софтуера на хост компютъра: Информацията, която може да бъде показана от софтуера на хост компютъра включва режим на работа на усилвателя, целева стойност на изходната оптична мощност, лазерна помпа текуща целева стойност и състояние на мониторинг на температурата.

Стъпка 8. Специфична операция: След стартиране софтуера на хост компютъра, първо изберете правилния номер на сериен порт в последователност от сериен порт PortList, щракнете върху бутона OpenPort, за да отворите серийния порт порт. По това време прозорците Current Read и LDTemp ще показват работен ток и температура на помпата на модула. Въведете целевата оптика стойност на мощността в прозореца TargetPower и щракнете върху бутона SET. Когато бутонът превключвател на модула EDFA и превключвател на бутона SoftActive на софтуера са и двете са включени, настройката влиза в сила и EDFA има изходна оптична мощност.

Стъпка 9. Режим на управление: Стандартният модел на този оптичен усилвател поддържа два режима на работа, автоматичен контрол на тока режим (режим ACC) и режим на автоматичен контрол на мощността (режим APC). Можете да превключите между тези два режима на работа чрез опцията WorkMode. При превключване, моля, имайте предвид, че първо трябва да изключите превключвателя на активния бутон. (* Някакъв усилвател моделите поддържат само режим ACC, като EDFA-C-PA). В режим ACC влезте в помпата текущата стойност в текущия прозорец и щракнете върху бутона SET или директно плъзнете левия и десния плъзгач, за да зададете стойността на тока на помпата. В режим APC, въведете стойността на целевата оптична мощност в прозореца TargetPower и щракнете върху SET бутон.

Стъпка 10. Активиране на изхода: Когато Бутон за активиране на предната част на модула и бутон SoftActive включване на софтуера са включени, настройката влиза в сила и усилвателят има лазерен изход и светлинният индикатор LASER свети. ON/OFF бутонът ще се покаже в червено. Изходната мощност при наблюдение на параметрите областта показва текущата действителна изходна оптична мощност, CurRead показва тока ток на помпата, а LDTemp показва вътрешната температура.

Стъпка 11. Изключване: Първо изключете Бутон ON/OFF отстрани на усилвателя и бутон SoftActive включете софтуера, щракнете върху ClosePort, за да затворите серийния порт, и след това затворете софтуера.

Стъпка 12. Памет на параметрите: Режимът и параметрите, зададени от контролния софтуер, ще бъдат автоматично записани в EDFA модул и имат функция за памет за изключване. Ако няма нужда промените параметрите на EDFA, не е необходимо да се свързвате с хост компютъра когато го използвате отново.

Бележки за операцията и Поддръжка

● Ако изходното влакно трябва да бъде свързано с друго влакно, това е така препоръчва се използването на фузионен сплайсър.

● Когато стартирате, първо се уверете, че превключвателят на захранването и превключвателят с ключ са изключени и след това свържете захранването. При изключване, първо изключете ключа и след това изключете захранването след изхода светлинният индикатор изгасва. Не прекъсвайте директно захранването, когато EDFA работи.

● Почистете влакнестите конектори с кърпа без мъх и проверете с a детектор за края на влакното преди свързване. Винаги свързвайте/разкачвайте влакна без захранване, за да се избегне изгаряне на края. Оптичните конектори трябва да бъдат покрити с прахови капачки.

● Не се препоръчва често поставяне и изключване на изхода влакнести конектори, за да се избегне замърсяване с прах, което може да доведе до увеличаване загуба на вмъкване или изгаряне на крайната повърхност на оптичния конектор.

● Пазете оборудването сухо и го съхранявайте на сухо място.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи случаи в рамките на гаранционния срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
