Регулируем лазерен модул с обхват C

Общ преглед на продукта-C-Band Регулируем лазерен модул

Регулируемият лазерен модул C-Band (серия ATLS4 / HTLS4) от Box Optronics е компактен, интегриран регулируем лазерен модул, покриващ пълния диапазон на дължини на вълните в C-лента и изход, свързан с влакна.

Моделът ATLS4 е оптимизиран за прецизна настройка на дължината на вълната, като осигурява типичен размер на стъпката на дължината на вълната от 10 pm, ≤100 µs време за превключване на дължината на вълната и производителност при тясна ширина на линията под 5 MHz. Той е идеален за приложения, изискващи висока спектрална точност, включително запитване на FBG, характеризиране на теснолентов оптичен филтър, тестване на DWDM компоненти и прецизни фотонни измервания.

Моделът HTLS4 е предназначен за приложения за бързо сканиране на дължина на вълната, включващ бърз отговор на настройка на дължината на вълната до 1 µs, възможност за високоскоростно сканиране над 1000 nm/s и приблизително 1 MHz широчина на линията. Той е оптимизиран за динамично FBG отчитане, тестване на оптични компоненти с висока производителност и приложения за бързо спектрално придобиване.

И двата модела споделят един и същ механичен пакет, електрически интерфейс и изходна конфигурация на влакна, което позволява на системните дизайнери да изберат подходящата степен на производителност въз основа на изискванията на приложението, без да променят дизайна на механичната или електрическата интеграция.

Основни характеристики-C-Band Регулируем лазерен модул

• Широк обхват на настройка на дължината на вълната на C-обхвата: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Висока точност на дължината на вълната: ±10pm абсолютна, ±2pm стабилност, <3pm повторяемост

• Бърза скорост на настройка: ≤100µs (ATLS4) / ≤1µs (HTLS4) на стъпка

• Висока скорост на сканиране: >40nm/s при стъпка 10pm (ATLS4) / >1000nm/s при стъпка 20pm (HTLS4)

• Фина стъпка на дължината на вълната: 10pm типично (ATLS4) / 20pm типично (HTLS4)

• Висока изходна мощност: >10dBm(10mW) в целия диапазон на настройка

• Отлична стабилност на мощността: ±0.05dBm

• Добра равномерност на мощността: ≤±0.3dB

• Висок коефициент на потискане на страничния режим: >35dB (ATLS4) / >40dB (HTLS4)

• Шум с нисък относителен интензитет: <-135dB/Hz

• Тясна ширина на линията: <5MHz (ATLS4) / ~1MHz типично (HTLS4), статична

• Стандартен изход за оптичен конектор FC/APC

• Компактен модул с размери: 134x104x21mm

• 5V DC захранване, <5W типична консумация на енергия

• Широк работен температурен диапазон: -20°C до +65°C

Типични приложения - Регулируем лазерен модул с обхват C

• Системи за демодулация и запитване с влакнеста брагова решетка (FBG).

• Тестване и характеризиране на оптично пасивно устройство (загуба при вмъкване, загуба при връщане, реакция на филтъра)

• Тестване на DWDM компонент и мултиплексор с разделяне на дължината на вълната

• Оптични системи за измерване на температура, напрежение и вибрации

• Мониторинг на структурно здраве на мостове, тунели, тръбопроводи и лопатки на вятърни турбини

• Регулируеми лазерни източници за измерване и анализ на оптичен спектър

• Изследвания и разработки в лаборатории за фотоника и оптична комуникация

• Интегриране на OEM в оптично тестово и измервателно оборудване

Спецификации на продукта-C-Band Регулируем лазерен модул

Оптични и вълнови спецификации

Механични и електрически спецификации

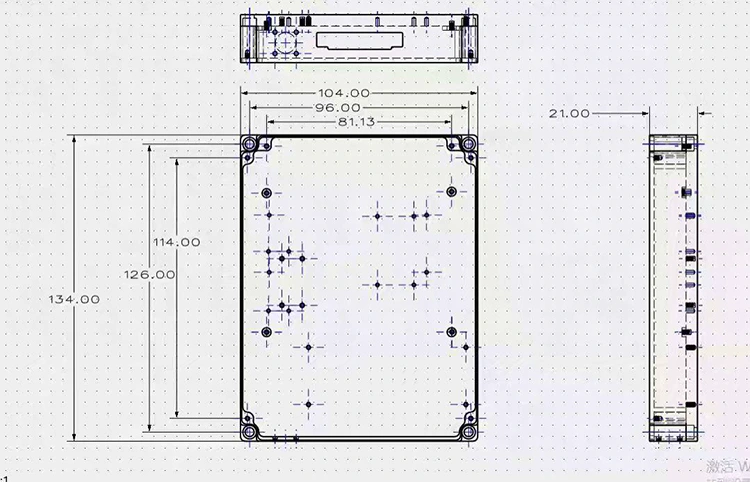

Размери на опаковката - Регулируем лазерен модул с C-обхват

Размери на модула: 134 мм (Д) × 104 мм (Ш) × 21 мм (В)

Информация за поръчка-C-Band Регулируем лазерен модул

Образцова номенклатура

XTLS4-C-лента

Примери: ATLS4-C-Band, HTLS4-C-Band

Често задавани въпроси (FAQ)-C-Band Регулируем лазерен модул

Въпрос: Каква е разликата между моделите ATLS4 и HTLS4?

О: ATLS4 и HTLS4 споделят един и същ механичен пакет, електрически интерфейс и оптичен изход, но се различават по скорост на настройка, размер на стъпката и производителност на ширината на линията.

Стандартната версия ATLS4 осигурява размер на стъпката на дължината на вълната от 10 pm, ≤100 µs време за превключване на дължината на вълната на една стъпка, >40 nm/s скорост на сканиране (стъпка от 10 pm) и тясна ширина на линията от <5 MHz, което я прави идеална за спектрални измервания с висока разделителна способност и прецизно оптично характеризиране.

Високоскоростната версия HTLS4 осигурява ≤1 µs време за превключване на дължината на вълната с една стъпка и скорост на сканиране >1000 nm/s с разделителна способност на стъпка на дължината на вълната 20 pm, което я прави идеална за бързо FBG запитване, динамично отчитане на влакна и тестване на оптични компоненти с висока производителност.

Изберете модела въз основа на изискванията на вашето приложение за скорост на сканиране, разделителна способност по дължина на вълната и съотношение сигнал/шум.

В: Може ли този регулируем лазерен източник да се използва за системи за разпит на FBG?

О: Да. Регулируемите лазерни модули ATLS4 и HTLS4 са широко подходящи за системи за запитване FBG. Тяхната способност за прецизна настройка на дължината на вълната, високата разделителна способност на дължината на вълната и стабилният оптичен изход позволяват точно проследяване на промените в дължината на вълната на FBG, причинени от промени в температурата, напрежението и вибрациите. ATLS4 е оптимизиран за спектрален анализ с висока разделителна способност, докато HTLS4 осигурява възможност за високоскоростно сканиране за динамично отчитане на FBG и измервания с висока производителност.

Въпрос: Каква е изходната мощност и равномерността на мощността?

О: И двата модела осигуряват >10dBm изходна мощност в целия диапазон на настройка, с ±0,05dBm стабилност на мощността и ≤±0,3dB равномерност на мощността. Интегрираният контур за контрол на мощността поддържа постоянна изходна мощност, докато дължината на вълната се настройва, намалявайки грешките при измерване, причинени от вариация на мощността.

В: Какво е минималното количество за поръчка (MOQ)?

О: MOQ е 1 единица. Ние поддържаме гъвкави количества за поръчки, от единични единици за научноизследователска и развойна дейност и създаване на прототипи до масово производство за OEM интеграция. Свържете се с нашия екип по продажбите за конкретни цени за необходимото от вас количество.

Лист с данни-C-Band Регулируем лазерен модул

Регулируем лазерен модул ATLS4-C-Band

Регулируем лазерен модул HTLS4-C-Band

Настройващ се лазерен модул за време на изпълнение - C-обхват

• Стандартно производство: 1~2 седмици

• Обемни поръчки: Моля, свържете се с нас за производствен график

• Поръчки по поръчка: 3~4 седмици

• Международна доставка: ~5 работни дни (DHL/UPS/FedEx Express)

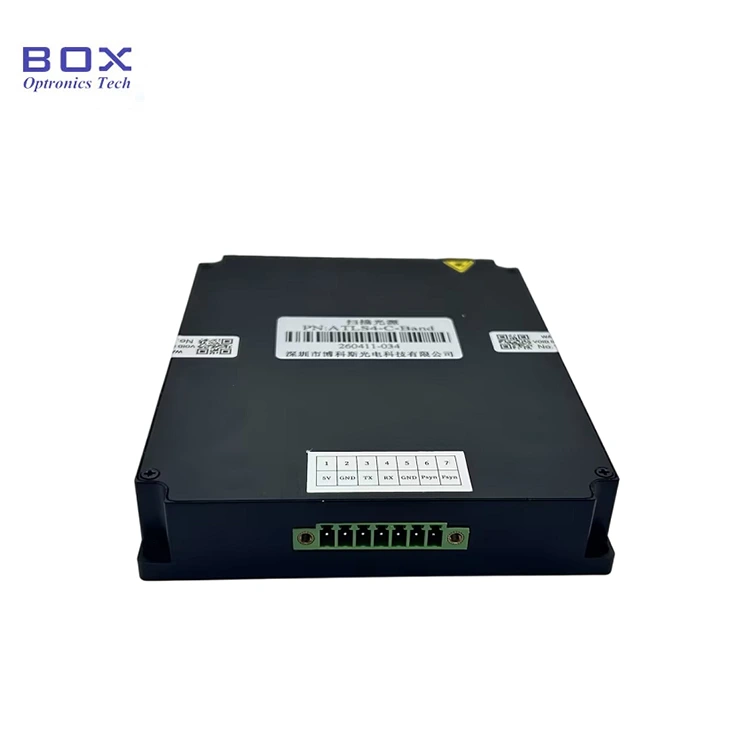

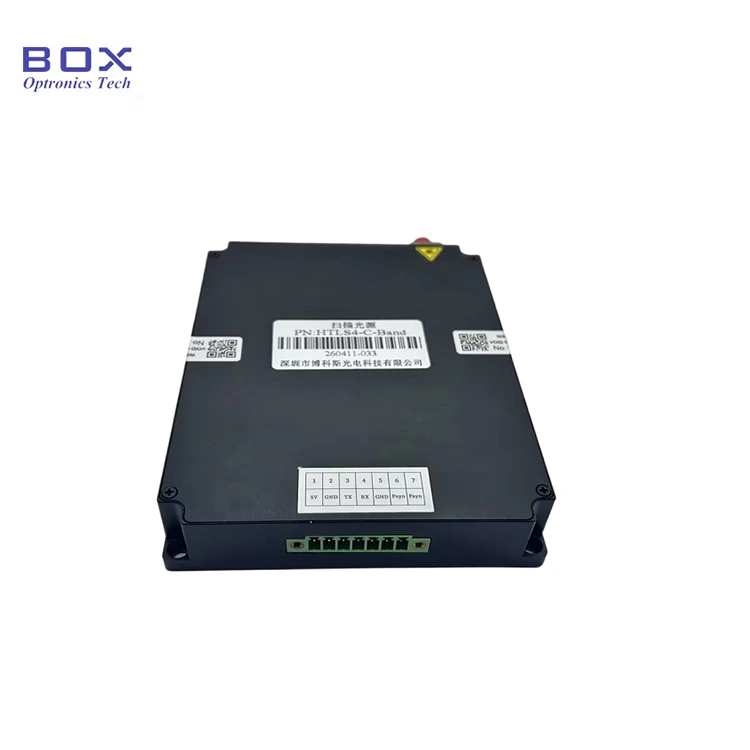

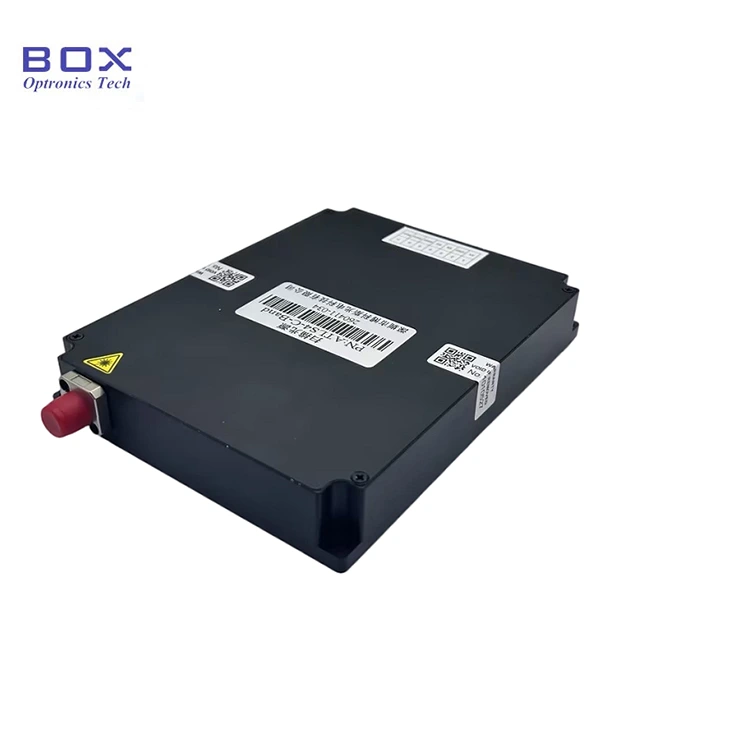

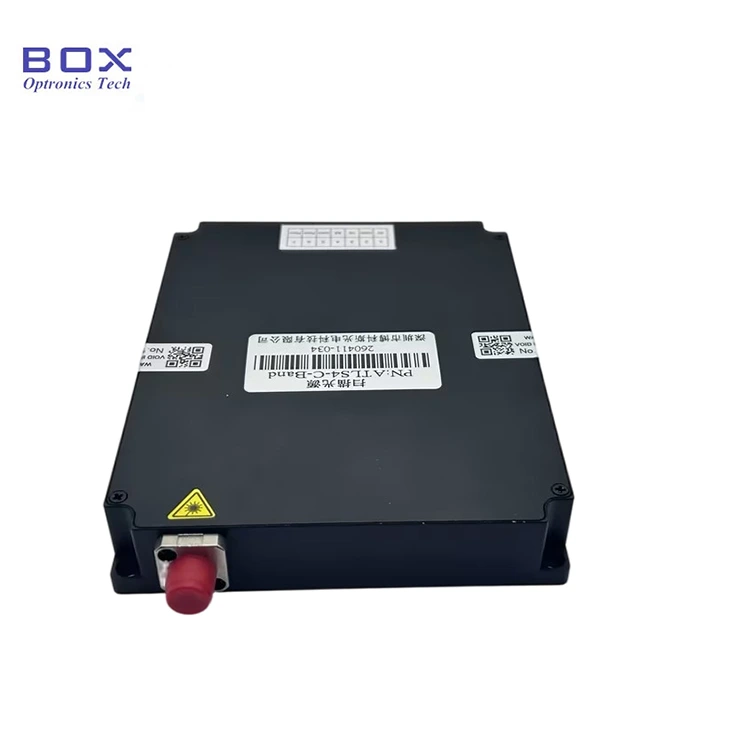

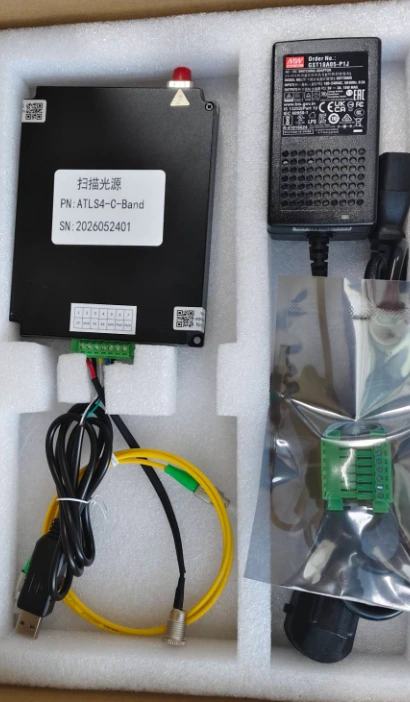

Снимка на действителния продукт-C-Band регулируем лазерен модул
